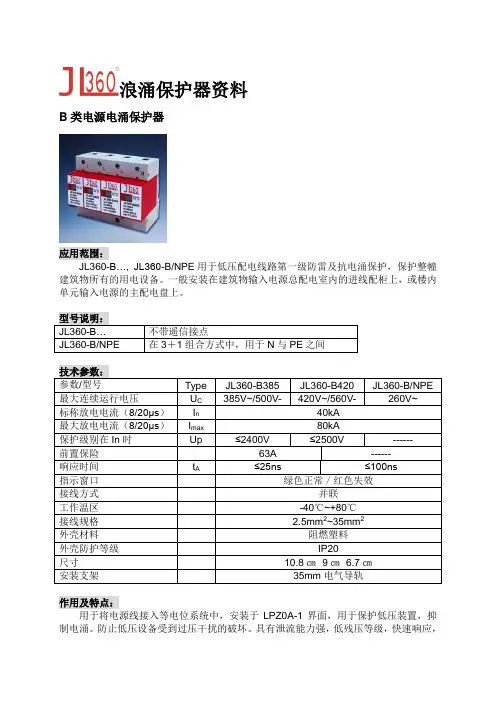

浪涌保护器资料B类电源电涌保护器应用范围：JL360-B…, JL360-B/NPE用于低压配电线路第一级防雷及抗电涌保护，保护整幢建筑物所有的用电设备。
一般安装在建筑物输入电源总配电室内的进线配柜上，或楼内单元输入电源的主配电盘上。
型号说明：JL360-B…不带遥信接点JL360-B/NPE 在3＋1组合方式中，用于N与PE之间技术参数：参数/型号Type JL360-B385 JL360-B420 JL360-B/NPE 最大连续运行电压U C385V~/500V- 420V~/560V- 260V~标称放电电流（8/20μs）I n40kA最大放电电流（8/20μs）I max80kA保护级别在In时Up ≤2400V ≤2500V ------前置保险63A ------响应时间t A≤25ns≤100ns指示窗口绿色正常／红色失效接线方式并联工作温区-40℃~+80℃接线规格 2.5mm2~35mm2外壳材料阻燃塑料外壳防护等级IP20尺寸10.8㎝×9㎝×6.7㎝安装支架35mm电气导轨作用及特点：用于将电源线接入等电位系统中，安装于LPZ0A-1界面，用于保护低压装置，抑制电涌。
防止低压设备受到过压干扰的破坏。
具有泄流能力强，低残压等级，快速响应，高绝缘电阻，可与单相、多相进行保护，与下一级过压保护器配合器使用效果更佳，如JL360-C385。
多功能连接端子将电源线连于防雷等电位中，适用于各种供电。
安装说明：●电涌保护器可以固定在35mm电气导轨上；●电涌保护器组合方式与配电系统相关。
常见配电系统，TN-S、TN-C-S宜采用4+0组合方式，TN-C、IT宜采用3+0组合方式，TT宜采用3+1组合方式；●电涌保护器连接线宜采用16mm2或以上铜导线，连接线尽量短、粗、直；●电涌保护器宜采用“V”形接法；●当电源线路额定电流大于63A时，须在电涌保护器前安装63A断路器。
交流浪涌保护器（防雷器）选型表前言：浪涌保护器选型需满足防雷标准验收要求及产品实际防护需求！选型依据标准：GB50057-2010《建筑物防雷设计规范》GB50343-2012《建筑物电子信息系统防雷技术规范》GB18802-2002《低电压配电系统的电涌保护器（SPD)》IEC61312《雷电电磁脉冲的防护》浪涌保护器选型目录：一、浪涌保护器一二三级、BCD级、T1级T2级的含义；二、浪涌保护器最大持续工作电压Uc的选择；三、浪涌保护器通流容量/放电电流Iimp,Imax,In的的选择；四、浪涌保护器后备保护熔断器及接线线径的选择；五、SCB浪涌专用后备保护器介绍六、浪涌保护器保护模式（2P,23P,4P,3+NPE,1+NPE）的选择以及接线图参考；七、浪涌保护器保护水平Up的选择；八、遥信报警接口（干接点）说明九、通用复合型浪涌保护器资料（轻松选型，验收无忧，防护效果更优秀）；一、浪涌保护器一二三级、BCD级、T1级T2级的含义1、一级电源防雷器，按国标都是指的是T1试验的浪涌保护器（AM-10/350系列属于一级浪涌保护器）2、二级电源防雷器，按国标指的是T2试验≥40kA的浪涌保护器（AM40、AM60系列属于二级浪涌保护器）3、三级电源防雷器，一般指的是20kA的浪涌保护器（AM20系列属于三级电源防雷器）4、B级浪涌保护器，包含T1试验的浪涌保护器及T2试验60kA 及以上通流量的浪涌保护器（AM-10/350、AM60、AM80、AM100、AM120、AM160系列都属于B级浪涌保护器）5、C级浪涌保护器，指的是T2试验最大通流量40kA的浪涌保护器（AM40系列）6、D级浪涌保护器，指的是T2试验最大通流量20kA的浪涌保护器（AM20系列）7、T1级指的是T1试验等级，测试波形为10/350μs，参数用冲击电流Iimp标识.T2级指的是T2试验等级，测试波形为8/20μs，参数用最大放电电流Imax和标称放电电流In标识。
本文由【中文word文档库】搜集整理。
中文word文档库免费提供海量教学资料、行业资料、范文模板、应用文书、考试学习和社会经济等word文档浩维箱式电源浪涌保护器系列产品简介应用优质压敏电阻、气放管、瞬态电压抑制二极管和特殊放电隙生产的各型交、直流电源浪涌保护器，具备L-PE、N-PE或L-N-PE保护模式，有与电源系统分离的自动脱扣装置，工作指示、失效指示，能满足各种使用场合的输电线雷电防护需要。
箱式电源浪涌保护器按其在电力系统中的接线方式和使用环境分为以下四类：（1）三相电源防雷浪涌保护器（2）单相电源防雷浪涌保护器（3）交流低电压防雷浪涌保护器（4）直流电源防雷浪涌保护器电源防雷浪涌保护器目前的代表性产品有HWA380-140、HWA380-120、HWA380-80、HWA380-40；HWA220-80、HWA220-60、HWA220-40、HWA220-20等交流低电压防雷浪涌保护器主要有标称工作电压为12V、24V、48V、110V的产品，最大放电电流：8/20μs 20kA、40kA。
直流电源防雷浪涌保护器系列主要有标称工作电压为12V、24V、48V、110V、220V的产品，最大放电电流：8/20μs 20kA、40kA。
特点最大放电电流大、限制电压低，具有自动脱离功能、工作指示、失效指示功能，安全可靠。
品种规格多，能满足不同领域需要。
浩维防雷浪涌保护器系列产品命名规则增加计数器加C，防爆型加FB电源—最大放电电流；信号—接口形式；其他—代号产品代号( PD ：电源模块式防雷浪涌保护器；A220：单相电源防雷浪涌保护器；：三相电源防雷浪涌保护器；AL ：交流低电压防雷浪涌保护器；：直流电源防雷浪涌保护器；J ：监控摄像防雷浪涌保护器；X ：信号防雷浪涌保护器；C ：等电位连接板；Y ：电源防雷浪涌保护插座；T ：天馈防雷浪涌保护器；JD ：低电阻接地模块；K ：快装接地极；G ：高效接地极；N ：离子接地棒；R ：高效降阻剂；I ：不锈钢避雷针；L ：电感避雷针示例1：HWA380-100表示浩维公司生产的最大放电电流100kA的交流三相并联型电源防雷浪涌保护器。
