浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.冲击次数7.防护等级三、各技术参数的作用和选择原则四、浪涌保护器的应用领域五、如何选择合适的浪涌保护器正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、仪器仪表和通信设备等免受瞬时电压、电流冲击的电子元件。

它能有效地抑制电压峰值，降低电磁干扰，确保被保护设备的安全稳定运行。

二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器所能承受的电压值，用户应根据被保护设备的电压等级选择合适的额定电压。

2.额定电流：浪涌保护器所能承受的电流值，应与被保护设备的电流需求相匹配。

3.最大持续电压：浪涌保护器能够长时间承受的电压值，一般要求大于等于额定电压。

4.脉冲电压：浪涌保护器能够承受的瞬时电压峰值，应根据被保护设备所承受的电压冲击类型和程度选择。

5.响应时间：浪涌保护器动作的时间，一般越快越好，能更快地切断异常电压，保护设备安全。

6.冲击次数：浪涌保护器在规定的试验条件下，能承受的电压冲击次数。

在选择时，应根据被保护设备所处的环境条件，选择具有足够冲击次数的浪涌保护器。

7.防护等级：浪涌保护器的防护能力，通常用IP等级表示。

防护等级越高，防护能力越强。

三、各技术参数的作用和选择原则1.额定电压和最大持续电压：应根据被保护设备的电压等级选择，确保浪涌保护器能正常工作。

2.额定电流和冲击次数：应与被保护设备的电流需求和环境条件相匹配，确保浪涌保护器能有效抑制电压峰值。

3.响应时间：越快越好，能迅速切断异常电压，保护设备安全。

4.防护等级：根据被保护设备所处的环境条件选择，确保设备不受外部物体和液体的侵害。

四、浪涌保护器的应用领域浪涌保护器广泛应用于电力系统、通信系统、家电产品、工业控制设备等领域，有效保护设备免受瞬时电压、电流冲击的影响。

浪涌保护器资料B类电源电涌保护器应用范围：JL360-B…, JL360-B/NPE用于低压配电线路第一级防雷及抗电涌保护，保护整幢建筑物所有的用电设备。

一般安装在建筑物输入电源总配电室内的进线配柜上，或楼内单元输入电源的主配电盘上。

型号说明：JL360-B…不带遥信接点JL360-B/NPE 在3＋1组合方式中，用于N与PE之间技术参数：参数/型号Type JL360-B385 JL360-B420 JL360-B/NPE 最大连续运行电压U C385V~/500V- 420V~/560V- 260V~标称放电电流（8/20μs）I n40kA最大放电电流（8/20μs）I max80kA保护级别在In时Up ≤2400V ≤2500V ------前置保险63A ------响应时间t A≤25ns≤100ns指示窗口绿色正常／红色失效接线方式并联工作温区-40℃~+80℃接线规格 2.5mm2~35mm2外壳材料阻燃塑料外壳防护等级IP20尺寸10.8㎝×9㎝×6.7㎝安装支架35mm电气导轨作用及特点：用于将电源线接入等电位系统中，安装于LPZ0A-1界面，用于保护低压装置，抑制电涌。

防止低压设备受到过压干扰的破坏。

具有泄流能力强，低残压等级，快速响应，高绝缘电阻，可与单相、多相进行保护，与下一级过压保护器配合器使用效果更佳，如JL360-C385。

多功能连接端子将电源线连于防雷等电位中，适用于各种供电。

安装说明：●电涌保护器可以固定在35mm电气导轨上；●电涌保护器组合方式与配电系统相关。

常见配电系统，TN-S、TN-C-S宜采用4+0组合方式，TN-C、IT宜采用3+0组合方式，TT宜采用3+1组合方式；●电涌保护器连接线宜采用16mm2或以上铜导线，连接线尽量短、粗、直；●电涌保护器宜采用“V”形接法；●当电源线路额定电流大于63A时，须在电涌保护器前安装63A断路器。

浪涌保护器的主要技术参数
摘要：
1.浪涌保护器的定义和作用
2.浪涌保护器的主要技术参数
3.浪涌保护器的应用场景
4.浪涌保护器的选择和安装注意事项
正文：
浪涌保护器，又称电涌保护器（Surge Protective Device，简称SPD），是一种用于保护电子设备、仪器仪表和通讯线路安全的电子装置。

它能够在电气回路或通信线路受到外界干扰而产生尖峰电流或电压时，迅速导通分流，从而避免浪涌对回路其他设备器材造成损害。

浪涌保护器的主要技术参数包括：
1.额定电压：指浪涌保护器正常工作时所能承受的电压范围。

一般而言，浪涌保护器适用于交流50/60HZ，额定电压220V 至380V 的供电系统（或通信系统）。

2.额定放电电流：表示浪涌保护器在瞬间能够承受的最大冲击电流。

常见的额定放电电流有100kA、40kA 等不同规格，适用于不同场景的需求。

3.响应时间：指浪涌保护器从检测到浪涌到启动保护作用的时间。

响应时间越短，保护效果越好。

一般而言，浪涌保护器的响应时间在10/350us 至8/20us 之间。

4.保护级别：根据浪涌保护器对浪涌电流的抑制能力，分为1 级、2 级、
3 级等不同保护级别。

其中，1 级保护级别最高，能够有效抑制100kA 以上的浪涌电流；2 级保护级别次之，能够抑制40kA 至100kA 的浪涌电流；3 级保护级别最低，只能抑制40kA 以下的浪涌电流。

浪涌保护器的应用场景非常广泛，不仅适用于家庭住宅，还广泛应用于第三产业和工业领域的电涌保护。

在选购浪涌保护器时，需根据实际应用场景选择合适的额定电压、额定放电电流和保护级别。

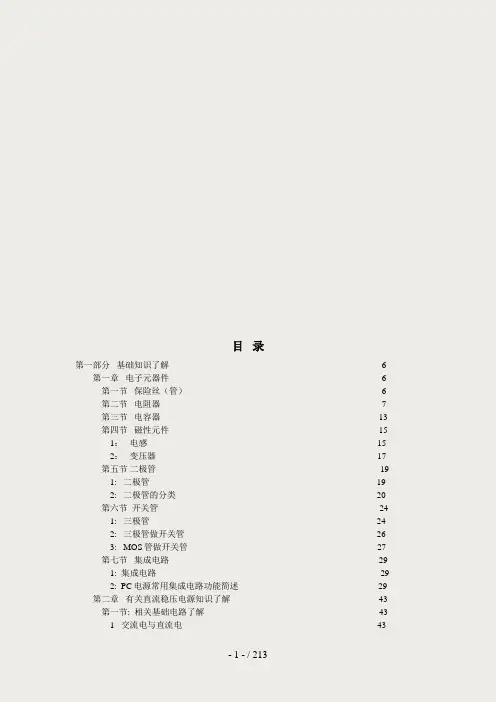

目录第一部分基础知识了解-------------------------------------------------------------------------6 第一章电子元器件-------------------------------------------------------------------------6 第一节保险丝（管）-------------------------------------------------------------------6 第二节电阻器----------------------------------------------------------------------------7 第三节电容器---------------------------------------------------------------------------13 第四节磁性元件------------------------------------------------------------------------151：电感-------------------------------------------------------------------------------152：变压器----------------------------------------------------------------------------17 第五节二极管-----------------------------------------------------------------------------191: 二极管------------------------------------------------------------------------------192: 二极管的分类---------------------------------------------------------------------20 第六节开关管----------------------------------------------------------------------------241: 三极管------------------------------------------------------------------------------242: 三极管做开关管------------------------------------------------------------------263: MOS管做开关管-----------------------------------------------------------------27 第七节集成电路------------------------------------------------------------------------291: 集成电路-----------------------------------------------------------------------------292: PC电源常用集成电路功能简述------------------------------------------------29 第二章有关直流稳压电源知识了解---------------------------------------------------43 第一节: 相关基础电路了解------------------------------------------------------------431 交流电与直流电-------------------------------------------------------------------432 整流电路----------------------------------------------------------------------------443 滤波电路----------------------------------------------------------------------------454 电阻分压电路----------------------------------------------------------------------47 第二节稳压电源发展过程------------------------------------------------------------491 简单的交流变直流电源------------------------------------------------------------492 稳压管稳压电路---------------------------------------------------------------------493 串联式稳压电路---------------------------------------------------------------------504 三端稳压块式稳压电路------------------------------------------------------------51 第三章有关开关稳压电源知识了解----------------------------------------------------53 第一节电压转换类型-------------------------------------------------------------------53 1: AC---AC转换器-------------------------------------------------------------------53 2: AC---DC转换器-------------------------------------------------------------------54 3: DC---DC转换器-------------------------------------------------------------------54 4: DC---AC转换器-------------------------------------------------------------------55 第二节开关电源的拓扑方式-----------------------------------------------------------56 1: 单端反激式-------------------------------------------------------------------------56 2: 单端正激式-------------------------------------------------------------------------56 3: 推挽式-------------------------------------------------------------------------------57 4: 半桥式-------------------------------------------------------------------------------58 5: 全桥式-------------------------------------------------------------------------------58第三节开关电源的调制方式-----------------------------------------------------------59 1: 脉宽式--------------------------------------------------------------------------------59 2: 脉频式--------------------------------------------------------------------------------61 3: 脉宽脉频调制方式-----------------------------------------------------------------61 4: 脉冲幅度调制方式-----------------------------------------------------------------61 5: 占空比--------------------------------------------------------------------------------61 第四节稳压------------------------------------------------------------------------------62 第四章 PC电源的技术指标了解---------------------------------------------------65 第一节 PC电源的作用与时序了解-------------------------------------------------65 第二节 PC电源的一些技术指标-----------------------------------------------------66 1： PC电源的调整率-----------------------------------------------------------------66 2： PC电源输出直流电压的规定范围--------------------------------------------67 3：输出纹波电压---------------------------------------------------------------------67 4：时间常数---------------------------------------------------------------------------68 5：电源效率---------------------------------------------------------------------------71 6：待机功率损耗---------------------------------------------------------------------71 7：温度特性---------------------------------------------------------------------------71 8：认证的了解-------------------------------------------------------------------------71 第三节 PC 电源的保护功能----------------------------------------------------------72 第四节 PC电源的输出线材及端子--------------------------------------------------73 第五章维修方法与技巧-----------------------------------------------------------------74 第一节维修工具与仪器--------------------------------------------------------------74 1: 常用工具和仪器使用------------------------------------------------------------742: 自制保护性开关系统------------------------------------------------------------75第二节维修方法与技巧----------------------------------------------------------------77第三节维修PC电源的注意事项-----------------------------------------------------79第二部分航嘉PC电源原理与维修实例----------------------------------------------------80 第一章 PC电源整机工作原理简述----------------------------------------------------80 第一节工作原理方框图简述---------------------------------------------------------80第二节各部分电路原理简述---------------------------------------------------------82第三节 PC开关电源整机维修分析思路简述--------------------------------------99 第二章 AC输入回路及整流滤波电路-----------------------------------------------100 第一节: 普通的AC输入及整流滤波电路-----------------------------------------100第二节 220V AC与110V AC的转换-----------------------------------------------101第三节有源PFC电路特点简介---------------------------------------------------102 第三章: +5VSB电路简介----------------------------------------------------------------103 第一节: 以分立元件组成的+5VSB电路--------------------------------------------103第二节: 以DL0165为芯片组成的+5VSB电路-----------------------------------104第三节: 以DM311为芯片组成的+5VSB电路------------------------------------105第四节: 以5L0165为芯片组成的+5VSB电路------------------------------------106 第四章 AC输入电路及+5VSB电源的维修实例-----------------------------------106第五章主开关及输出电路简介---------------------------------------------------------127 第一节：HK328-51AP系列-----------------------------------------------------------127第二节：HK280-22GP系列---------------------------------------------------------133第三节：BS2000系列----------------------------------------------------------------134第四节：HK500-52SP系列---------------------------------------------------------138第五节：单端正激式电源了解-----------------------------------------------------141 第六章：主开关及输出电路维修实例-----------------------------------------------145附：IC4（KA7500B0和IC5(LM339)工作时的一些数据参数-----------------------128附：在ATX电源中TL494（7500）各脚的作用-----------------------211想想刚刚动了什么东西了？光耦是的光耦，思路一来顺着光耦 1 . 2的脚查到，查到一个228K 电阻拆下来测 228.2 K 完好再查发现连着一个WL431 马上同质换。

电涌保护器(SPD) 的测试参数信息产业部邮电设计院金山石宇海李跃进摘要：了解电涌保护器（SPD ）的测试参数是掌握SPD 防雷水平和产品品质的基础，对于测试参数满足通信局（站）雷电防护设计要求的SPD ，则该产品可以最大限度地保障通信系统的安全运行，否则将会对通信系统造成危害。

目前通信系统防雷已经成为通信防护领域最重要的内容之一，而在通信系统的雷电防护工程中合理地选择高质量和高可靠性的SPD 则是至关重要的，那么如何衡量SPD 的防雷水平和产品品质？目前主要是通过依据现行有效的测试标准，对SPD 产品的各个技术参数和指标一一进行测试，通过测试获得其科学、公正和有效的测试数据及结果。

而防雷工程设计人员则要依据这些测试数据和结果进行雷电防护工程设计。

可见要想合理和有效地选用SPD 产品，必须首先准确地了解SPD 的测试参数。

目前在我国通信防雷领域中所采用SPD 产品的主要测试参数有：•限压型SPD 标称导通电压和漏电流参数；•开关型SPD 的斜角波测试参数（100/V 、1kV/ m s ）；•限压型SPD 的标称放电电压和通流容量测试参数（8/20 m s ）；•开关型SPD 的标称放电电压和通流容量测试参数（10/350 m s ）；•残压及限制电压的测试参数；•点火电压的测试参数；•混合波测试参数。

图 1 的波形可定义如下：•视在头时间t f ：为雷电波冲击电流波峰值的10% 到90%( 见图1) 间的时间间隔的 1.25 倍；•视在原点O 1 ：为雷电波冲击电流峰值10% 和90% 两点画一直线与时间坐标轴的相交点。

•视在半峰值时间t t ：为从雷电波冲击电流视在原点O 1 到电流降到半峰值时刻之间的时间间隔；雷电波冲击电流测试，主要用于雷电浪涌保护器的冲击通流容量及其残压的测试，测试这两个参数的意义、要求及定义如下：1.1 标称放电电流和通流容量标称放电电流和通流容量是衡量雷电浪涌保护器允许通过雷电流水平的参数，也是工程设计人员选择防雷器的重要依据之一。

S P D基础及参数Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998电涌保护器SPD电涌保护器surge protective device (SPD) 指目的在于限制瞬态过电压和分走电涌电流的器件。

它至少含有一个非线性元件，过去常称为“避雷器”或“过电压保护器”。

电涌（又称浪涌）和峰值电压电涌和峰值电压（脉冲）是指“常规”电压的增加，通常由剧烈变动或电力需求的增加而引起。

打开大功率电器、吸尘器、空调、洗衣机都可以引发电涌和峰值电压。

任何一种类型的干扰都能够损坏电子设备。

超出实际维修范围。

另外，恶劣天气（闪电）和电力公司的日常拉关闸及维修工作都会给电源线带来破坏性的电涌。

为什么需要电涌保护器即使是很小的电涌或峰值电压也可以最终摧毁或影响昂贵的电子设备的性能，如电脑、电话、传真、电视、音频/视频设备和其它家用电器和工具。

电脑芯片的普遍使用越发需要电涌保护，因为这些芯片往往对电压波动都十分敏感。

电涌保护器如何工作电涌保护器像电力海绵一样，能够吸收危险的额外电压，防止大多数这样的电压进入您的敏感设备。

具有电话线保护功能的防涌插座可给您的用电设备提供最完备的保护，以防受到有害电涌侵害。

电涌和尖峰电压会通过电话和电源线破坏或降低您贵重电子设备的性能水平。

完善的电涌保护功能可随时保护诸如计算机、电话机、调制解调器、电视机及其它家庭电子设备和电器用具。

防浪涌插座，可以使您的用电设备及电话设备防雷击、稳定工作、延长电器使用寿命。

产品特点：保护电话/DSL/宽带线路保护高达45,000安的最大尖峰电流提供高达1780焦耳能级的最大保护过滤电磁/无线电频率干扰（EMI/RFI）在1纳秒内响应以保护设备电涌保护器电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。

电涌保护器SPD的主要参数及选用什么是电涌保护器SPD？电涌保护器，又称为避雷器，是用于保护电气设备不受过压的影响，确保电气设备正常运行的一种保护设备。

SPD全称为Surge Protective Device，即电涌保护器。

电涌保护器是一种电气保护装置，主要用于保护电气设备，防止因外部电压骤变或雷电等因素造成的过电压袭击。

电涌保护器SPD的主要参数电涌保护器SPD的主要参数有：额定电压顾名思义，额定电压是指电涌保护器能承受的最大额定电压。

额定电压一般分为三个级别：低压、中压和高压，分别对应着0-1000V、1000-10,000V和10,000-100,000V的范围，同时，不同的额定电压对应不同的额定放电电流。

额定放电电流额定放电电流是指在电涌保护器工作时，所放电的电流强度，同时也代表着电涌保护器的放电能力。

额定放电电流越大，则代表着电涌保护器的防雷性能越强，但是也需要考虑到保护装置和所保护的设备适配的问题。

保护模式保护模式是指电涌保护器用来保护的设备类型，常用的保护模式包括电缆入口保护、电缆出口保护、数据线输入输出保护等等。

在购买电涌保护器时，需要选择与所保护设备类型相匹配的电涌保护器。

容性容性是指电涌保护器的额定容量，常用的单位为nF或μF。

通过增加容性，可以使电涌保护器具备更强的防护能力，能抵御更强的雷电电流。

但是需要注意，过大的容性可能会影响到设备的正常运行，同时也可能降低电涌保护器的额定电流。

如何选用电涌保护器SPD？在选用电涌保护器SPD时，需要根据实际情况进行选择，一般需要考虑以下几点：设备类型不同的设备类型对应不同的保护模式，需要根据所要保护的设备类型来选择相应的电涌保护器。

需要保护的电压需要根据所要保护的电压范围来选择电涌保护器的额定电压。

需要保护的电流需要根据所要保护的电气设备的额定电流来选择电涌保护器的额定放电电流。

工作环境在选用电涌保护器时，需要考虑到设备的工作环境，如温度、湿度、海拔等因素。

浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.插入损耗7.保护等级三、各技术参数的作用和选择方法四、浪涌保护器的应用场景五、总结正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、电子设备免受瞬时电压、电流干扰的防护装置。

它在电路中引入阻抗，当电压或电流超过设定值时，浪涌保护器动作，将多余的电压或电流导向地线，从而保护后级设备不受损坏。

二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器的额定电压是指它能正常工作的电压范围。

在选择浪涌保护器时，应根据被保护设备的额定电压来选择，以确保其在正常工作电压范围内能有效保护设备。

2.额定电流：浪涌保护器的额定电流是指它能承受的最大电流。

在选择浪涌保护器时，应根据被保护设备的电流需求来选择，以确保其在正常工作电流范围内能有效保护设备。

3.最大持续电压：最大持续电压是指浪涌保护器能承受的最高电压。

在选择浪涌保护器时，应根据被保护设备的最大工作电压来选择，以确保其在电压波动时能有效保护设备。

4.脉冲电压：脉冲电压是指浪涌保护器能承受的瞬时电压。

在选择浪涌保护器时，应根据被保护设备可能遭受的电压冲击来选择，以确保其在遭受电压冲击时能有效保护设备。

5.响应时间：响应时间是指浪涌保护器在检测到电压或电流超过设定值时，动作的时间。

在选择浪涌保护器时，应根据被保护设备对响应时间的要求来选择，以确保其在瞬时电压、电流干扰发生时能迅速动作，保护设备。

6.插入损耗：插入损耗是指浪涌保护器对信号的衰减程度。

在选择浪涌保护器时，应根据被保护设备的信号传输要求来选择，以确保其在保护设备的同时，不影响信号的传输。

7.保护等级：保护等级是指浪涌保护器所能承受的电压、电流冲击能力。

在选择浪涌保护器时，应根据被保护设备所处的环境以及可能遭受的电压、电流冲击来选择，以确保其在恶劣环境下能有效保护设备。

电涌保护器常用参数解释最大放电电流Iimp（最大冲击电流）：是由电流峰值Ipeak和电荷量Q确定，其测试按I级分类试验的动作负载试验的程序进行。

根据能量计算，通常用10/350us波形的冲击电流试验，SPD能承受一次最大电流冲击。

Imax（最大放电电流）：按8/20us波形试验，其测试属于II级分类试验。

经过动作负载试验能承受的一次最大放电电流。

标称放电电流In在电源浪涌保护器测试中（GB18802.1）按8/20us波形试验，通常完成一次完整的动作负载实验需要经受15次In, 1次Imax以及若干次小电流冲击。

在信号浪涌保护器测试中（GB18802.21）按8/20us波形试验，产品必须经过10次In 冲击。

由于目前该参数在各国和国内各行业标准中定义差别较大，有些试验室测试方式也不同或不规范（比如某试验室只做2次In的测试），所以该参数只能作为参考，除非标明冲击电流次数才有意义。

保护电压Up产品应该标注保护电压Up，Up应小于测量限制电压，测量限制电压在I级分类实验中是在Ipeak和In下的残压取大值，在II级分类实验中为In下的残压值。

保护电压应该小于设备的冲击耐受电压值。

对于220V/380V电源设备，耐受电压值大于2500Vac。

所以2000V以下的电源保护器能适用于各类供电系统中。

持续耐压Uc指允许持久施加在SPD上的最大交流电压有效值或直流电压。

目前大家已有共识，只有在环境较好的城市或新建项目可以使用275Vac的电源浪涌保护器，在通常情况下使用Uc大于320Vac或385Vac还是一个明智的选择。

Res老化预报功能也可称为热备用功能。

该功能指在电源浪涌保护器功能下降50%后，保护器能自动指示，提醒用户准备更换。

此时，保护器仍然具有浪涌保护功能。

该特性能有效防止保护中断，特别适用于前级大电流保护，经常容易老化的场合。

老化热脱扣功能指电源浪涌保护器老化后能自动脱离工作状态，以免造成短路等故障。

电涌保护器的技术参数1．标称电压Un与被保护系统的标称电压相符；在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流电压的有效值。

（最大持续运行电压）2．额定电压UC可能持续加于电涌保护器两端的最大运行电压，等于电涌保护器的额定电压。

能长久的加在电涌保护器的指定端，而不引起电涌保护器特性变化和多次雷击激活保护元件后级能恢复它的电压有效值；U C值必须与被保护系统的标称电压相等，以及在系统中安装书的规范限制内。

3．标称电流I n通过电涌保护器指定端的最大持续工作电流。

4.标称放电电流Isn在8/20µs波形下，所流过电涌保护器的额定峰值电流。

5.Ⅱ级分类试验的最大放电电流I max在8/20µs波形下，在不损坏设备的情况下所流过电涌保护器的最大峰值电流。

６．冲击电流I imp类似于自然雷电特性（峰值，电荷量和比能）的10/350µs波形的模拟雷电电流；雷电电流避雷器必须能泄放这样的雷电流数次而不损坏。

7．总放电电流指的是多相电涌保护器或多相复全电涌保护器所能通过的最大脉冲电流。

８．电压保护级别U P保护器在以下测试中的电压最大值:—1.2/50µs（100%）的标准雷电脉冲的跳火电压；—1kV/µs斜率的跳火电压；—额定放电电流的残压９．U C时断后续电流的能力I f在U C电压时能被电涌保护器自身灭弧的主后续电流的有效值。

10．最大后备保险时短咱抗击能力当同上级熔断器相连接时，电涌保护器能承受的最大短路电流，它是一个式频值。

11．过载保护防止主电源线路因过载导致保护器过热损坏而加装的过载保护设备，如：保险或熔断器。

12．混合波U oc是由混合波发生器发送一个开路时为1.2/50µs电压脉冲波形，短路时为8/20µs电流脉冲波形，虚拟阻值为2Ω，开路电压以U oc表示，其波形多用于Ⅲ类电流保护器。

13．工作温区Tu（标称温区）表示电涌保护器可能正常工作的温度范围。

HK1HK1550-93A 93A 性能规格书性能规格书Content 规格书正文1.0 Input Characteristics 输入特性 ……………………………………………………………………3 1.1 Input Voltage Range 输入电压 1.2 Input Frequency Range 输入频率 1.3 Input current 输入电流 1.4 Inrush current 浪涌电流 1.5 Power Efficiency 电源效率2.0 Output specification description 输出规格描述 ……………………………………………………3 2.1 Static output characteristics 静态输出特性 2.2 Cross-load regulation 交叉负载 2.3 Dynamic Load 动态负载 2.4 Capacitive Load 容性负载 2.5 Output connector 输出连接方式3.0 Protection 保护功能 ……………………………………………………….………………………5 3.1 Over Voltage Protection 过压保护 3.2 Short Circuit Protection 短路保护 3.3Over Power Protection 过功率保护 3.4 Reset after shutdown: 关断后复位4.0 Time Sequence 时序要求 ………………………………………………….………………………6 4.1 Power-on time 电源上电时间T1定义 4.2 Rise Time 上升时间T2定义 4.3 PWR_OK delay 延迟时间T3定义 4.4 PWR_OK Rise 上升时间T4定义4.5 AC loss to PWR_OK hold-up time 交流掉电PG 保持时间T5定义 4.6 Power OK 4.7 PS_ON5.0 Auxiliary Output 辅助辅助输出输出………………………………………………….……………………76.0 Environment 环境…………………………………………………………….…………………8 6.1 Operating ambient: 工作环境 6.2 Shipping and Storage: 运输与储存6.3Altitude: 海拔高度6.4 Cooling冷却方式7.0Safety and EMC安全与电磁兼容................................................................ (8)7.1SAFETY REQUIREMENTS AND Certify安全要求与认证7.2 Conducted and Radiated Emissions传导和辐射抗扰度7.3 ESD 静电放电抗扰度7.4 EFT 电快速脉冲群抗扰度7.5 Surge Susceptibility 浪涌抗扰度7.6 Hi-Pot 耐压测试7.7Grounding Continuity Tes t接地连续性测试7.8 Ground Leakage Current: 对地漏电流8.0机械结构 (9)8.1标贴安装示意图8.2线材外露图8.3大标贴图1.0 Input Characteristics: 输入特性1.1 Input Voltage Range: 输入电压180Vac to 265Vac,single phase.输入电压范围:单相三线180VAC~265V ACRANGE范围MINIMUM最低NORMAL常规MAXIMUM最高UNITS单位Low Range 低电压范围————————High Range 高电压范围176 200~240 265 Vas1.2 Input Frequency Range: 输入频率范围50+/-3Hz and 60+/-3Hz; Normal Frequency Range:50-60H输入频率范围:50+/-3Hz或60+/-3Hz;常规频率范围:50或60Hz.1.3 Input current 输入电流Input current is 220V AC/1A Max. 输入电流最大为220V AC/1A.1.4 Inrush current: 浪涌电流Power supply inrush current shall be less than the ratings of its critical components (including bulk rectifiers, fuses, and surge limiting device) under all conditions of line voltage of Section 1.1.浪涌电流:在1.1中所有输入条件下，浪涌应小于关键器件的额定值(包括保险丝、桥整等浪涌限制元件）。

二级电涌保护器参数电涌保护器的参数主要包括额定电压、额定电流、放电电流和响应时间等。

1.额定电压：电涌保护器的额定电压是指它能够正常工作的电压范围。

一般来说，额定电压通常是交流电压，以伏特（V）为单位。

电涌保护器的额定电压应与所保护设备的额定电压相匹配，以确保其正常工作和保护功能。

2.额定电流：电涌保护器的额定电流是指它能够承受的最大电流负荷。

它以安培（A）为单位。

额定电流应根据所保护设备的电流需求来选择，以确保电涌保护器在过载情况下能够正常工作。

3.放电电流：电涌保护器的放电电流是它能够承受的最大电流冲击。

当电涌冲击到达一定程度时，电涌保护器将开始放电，以减少电压峰值，保护所连接的设备。

放电电流通常以千安（kA）为单位。

4.响应时间：电涌保护器的响应时间是指它在电涌发生时开始放电的时间。

响应时间应尽可能短，以便及时保护设备免受电涌的冲击。

一般而言，电涌保护器的响应时间应在纳秒至微秒的范围内。

除了以上几个参数外，还有一些其他的参数也是需要考虑的，如电涌保护器的容量、拐角率、功耗和寿命等。

1.容量：电涌保护器的容量是指其能够承受的最大能量。

容量的选择应根据所保护设备的功率需求和电涌冲击的能量大小来确定。

容量通常以焦耳（J）为单位。

2.拐角率：电涌保护器的拐角率是指放电电流上升的速度。

拐角率越大，表示电涌保护器能够更快地响应电涌冲击，保护设备的时间也就越短。

3.功耗：电涌保护器的功耗是指其在工作过程中消耗的能量。

功耗越低，表示电涌保护器能够更有效地保护设备，减少能量损耗。

4.寿命：电涌保护器的寿命是指其能够正常工作的时间。

寿命的选择应根据所保护设备的使用寿命和工作环境来确定。

一般来说，电涌保护器的寿命应该足够长，以确保其能够持续保护设备。

以上是关于二级电涌保护器参数的一些介绍。

通过选择合适的参数，可以确保电涌保护器能够有效地保护设备免受电涌的损害。

CDYNEZ-40/2P-1500光伏电涌保护器使用说明书安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用安全告知在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。

危险：●严禁湿手操作电涌保护器；●使用中，严禁触摸导电部位；●维护与保养时，必须确保产品不带电；注意：●安装、维护与保养时，应由具有专业资格的人员操作；●使用前请确认产品可持续工作电压、标称放电电流、电压保护水平是否符合工作要求；●指示窗口显示红色表示产品已经损坏，需要更换。

●火线支路上应串联后备保护用的保险丝或断路器，接地系统要有良好的连接。

●产品报废时，请做好废弃物处理，谢谢您的合作。

目录1主要用途及适用范围 (1)2产品面板介绍 (1)3正常使用、安装及运输条件 (2)3.1正常使用、安装条件 (2)3.2正常贮存和运输条件 (2)4技术特性 (3)4.1主要技术参数 (3)5外形及安装尺寸 (4)6安装和使用（维护） (4)6.1安装 (4)6.2维护与保养 (5)7开箱检查 (6)8公司承诺 (6)1主要用途及适用范围CDYNEZ系列电涌保护器（以下简称SPD）是主要用于光伏直流侧的电涌保护器，用于抑制瞬态过电压，泄放电涌能量，防止或减轻因雷击或操作引起的瞬态过电压对设备造成的损害。

2产品面板介绍说明：1接线标志2进线端子3公司商标4指示窗口5 产品型号6执行标准和试验类别7最大放电电流Imax(8/20μs)：40kA8标称放电电流PV In(8/20μs): 20kA9电压保护水平Up: 4.5kV10最大持续工作电压Ucpv：1500V11示窗变红色提示需要更换模块12原理图13 产品完整型号14遥信端子接线示意图（选配）15遥信端子（选配）B:绿色表示防雷功能正常，红色表示防雷功能失效。

C: 绿色表示防雷功能正常，红色表示防雷功能失效。

D: 无色表示防雷功能正常，红色表示防雷功能失效。

浪涌保护器的主要技术参数浪涌保护器是一种用来保护电子设备免受电压浪涌和过电压的损害的设备。

它能够有效地吸收和分散由于雷击、电网突发故障等原因引起的电压浪涌。

浪涌保护器在电子设备、通信设备、计算机设备、家用电器等领域都得到了广泛的应用。

下面将介绍浪涌保护器的主要技术参数。

1. 额定工作电压（VO）浪涌保护器的额定工作电压是指在正常工作条件下，浪涌保护器的工作电压范围。

通常情况下，浪涌保护器的额定工作电压为220V或者380V，在不同的国家和地区可能会有不同的标准。

2. 最大工作电压（UC）浪涌保护器的最大工作电压是指在正常工作条件下，浪涌保护器能够承受的最大电压。

一般来说，最大工作电压是额定工作电压的1.2倍至1.5倍。

3. 额定放电电流（In）浪涌保护器的额定放电电流是指在特定条件下（如8/20μs标准波形），浪涌保护器能够安全地放电的电流。

额定放电电流是衡量浪涌保护器放电能力的重要参数，一般情况下，额定放电电流越大，浪涌保护器的放电能力越强。

4. 最大放电电流（Imax）浪涌保护器的最大放电电流是指在极端条件下，浪涌保护器能够承受的最大放电电流。

通常情况下，最大放电电流是额定放电电流的1.5倍至2倍。

5. 阻抗浪涌保护器对电路的输入端和输出端都有一定的阻抗，阻抗的大小直接影响了浪涌保护器的放电能力和响应速度。

一般情况下，浪涌保护器的输入端阻抗应尽量大，输出端阻抗应尽量小，以确保浪涌保护器对电压浪涌的响应速度和放电能力。

6. 响应时间浪涌保护器的响应时间是指浪涌保护器在检测到电压浪涌到发生放电的时间。

响应时间越短，浪涌保护器对电压浪涌的响应速度越快，能够更有效地保护电子设备。

7. 使用寿命浪涌保护器的使用寿命是指浪涌保护器在正常工作条件下能够保持有效放电能力的时间。

一般情况下，浪涌保护器的使用寿命越长，它的保护效果就越可靠。

以上就是关于浪涌保护器的主要技术参数，这些参数对于浪涌保护器的性能和应用具有重要的影响。
