浪涌保护器的相关参数

浪涌保护器的主要技术参数摘要：一、浪涌保护器的基本概念二、浪涌保护器的主要技术参数1.额定电压2.额定电流3.最大持续电压4.脉冲电压5.响应时间6.冲击次数7.防护等级三、各技术参数的作用和选择原则四、浪涌保护器的应用领域五、如何选择合适的浪涌保护器正文：一、浪涌保护器的基本概念浪涌保护器，又称突波保护器，是一种用于保护电气设备、仪器仪表和通信设备等免受瞬时电压、电流冲击的电子元件。

它能有效地抑制电压峰值，降低电磁干扰，确保被保护设备的安全稳定运行。

二、浪涌保护器的主要技术参数1.额定电压：浪涌保护器所能承受的电压值，用户应根据被保护设备的电压等级选择合适的额定电压。

2.额定电流：浪涌保护器所能承受的电流值，应与被保护设备的电流需求相匹配。

3.最大持续电压：浪涌保护器能够长时间承受的电压值，一般要求大于等于额定电压。

4.脉冲电压：浪涌保护器能够承受的瞬时电压峰值，应根据被保护设备所承受的电压冲击类型和程度选择。

5.响应时间：浪涌保护器动作的时间，一般越快越好，能更快地切断异常电压，保护设备安全。

6.冲击次数：浪涌保护器在规定的试验条件下，能承受的电压冲击次数。

在选择时，应根据被保护设备所处的环境条件，选择具有足够冲击次数的浪涌保护器。

7.防护等级：浪涌保护器的防护能力，通常用IP等级表示。

防护等级越高，防护能力越强。

三、各技术参数的作用和选择原则1.额定电压和最大持续电压：应根据被保护设备的电压等级选择，确保浪涌保护器能正常工作。

2.额定电流和冲击次数：应与被保护设备的电流需求和环境条件相匹配，确保浪涌保护器能有效抑制电压峰值。

3.响应时间：越快越好，能迅速切断异常电压，保护设备安全。

4.防护等级：根据被保护设备所处的环境条件选择，确保设备不受外部物体和液体的侵害。

四、浪涌保护器的应用领域浪涌保护器广泛应用于电力系统、通信系统、家电产品、工业控制设备等领域，有效保护设备免受瞬时电压、电流冲击的影响。

浪涌保护器资料B类电源电涌保护器应用范围：JL360-B…, JL360-B/NPE用于低压配电线路第一级防雷及抗电涌保护，保护整幢建筑物所有的用电设备。

一般安装在建筑物输入电源总配电室内的进线配柜上，或楼内单元输入电源的主配电盘上。

型号说明：JL360-B…不带遥信接点JL360-B/NPE 在3＋1组合方式中，用于N与PE之间技术参数：参数/型号Type JL360-B385 JL360-B420 JL360-B/NPE 最大连续运行电压U C385V~/500V- 420V~/560V- 260V~标称放电电流（8/20μs）I n40kA最大放电电流（8/20μs）I max80kA保护级别在In时Up ≤2400V ≤2500V ------前置保险63A ------响应时间t A≤25ns≤100ns指示窗口绿色正常／红色失效接线方式并联工作温区-40℃~+80℃接线规格 2.5mm2~35mm2外壳材料阻燃塑料外壳防护等级IP20尺寸10.8㎝×9㎝×6.7㎝安装支架35mm电气导轨作用及特点：用于将电源线接入等电位系统中，安装于LPZ0A-1界面，用于保护低压装置，抑制电涌。

防止低压设备受到过压干扰的破坏。

具有泄流能力强，低残压等级，快速响应，高绝缘电阻，可与单相、多相进行保护，与下一级过压保护器配合器使用效果更佳，如JL360-C385。

多功能连接端子将电源线连于防雷等电位中，适用于各种供电。

安装说明：●电涌保护器可以固定在35mm电气导轨上；●电涌保护器组合方式与配电系统相关。

常见配电系统，TN-S、TN-C-S宜采用4+0组合方式，TN-C、IT宜采用3+0组合方式，TT宜采用3+1组合方式；●电涌保护器连接线宜采用16mm2或以上铜导线，连接线尽量短、粗、直；●电涌保护器宜采用“V”形接法；●当电源线路额定电流大于63A时，须在电涌保护器前安装63A断路器。

防雷击保护的选用，分为4个等级，IEC61312-1规定：10/350μs是首次雷击波型，用于电源的第一级（A级）保护，值得注意的是这只是雷击波的测试波型，而不是雷电的实际波型；8/20μs是用在首次后的B级、C级、D级雷击保护，二者在本质上是没有区别，只是反映了保护器件能分流雷电流能量大小而已！TDS(TDX)浪涌保护器浪涌保护器作为低压配电系统的元件之一，所涉及到很多的参数指标都与其他的空气开关是相同的。

但是每一种空气开关都有其不同于其他空气开关的参数与指标。

当然，并不是所有的空气开关都如此。

只是一些特殊作用的空气开关才会涉及到很多不同的参数。

例如双电源自动转换开关、浪涌保护器和隔离开关等。

以下是浪涌保护器的各种参数含义的解析;1.最大放电电流Imax：给浪涌保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

2.额定放电电流Isn：给浪涌保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。

3.标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

4.电压保护级别Up：浪涌保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。

5.额定电压Uc：能长久施加在浪涌保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。

6.数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用浪涌保护器的参考值，浪涌保护器的数据传输速率取决于系统的传输方式。

7.最大纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。

8.漏电流：指在75或80标称电压Un下流经浪涌保护器的直流电流。

9.最大横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。

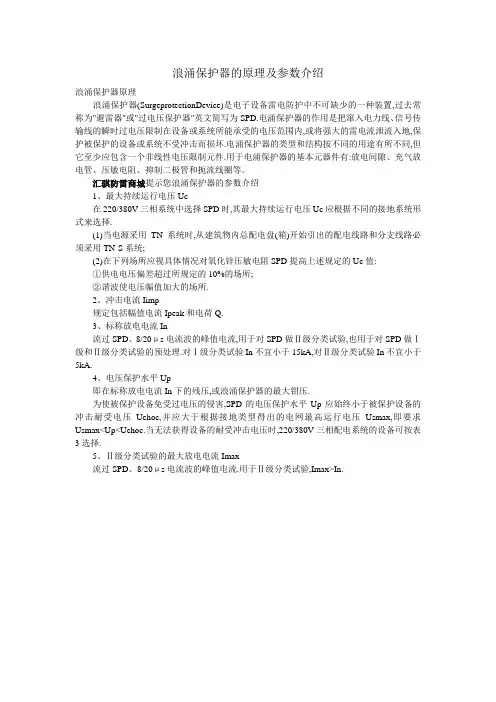

浪涌保护器的原理及参数介绍浪涌保护器原理浪涌保护器(SurgeprotectionDevice)是电子设备雷电防护中不可缺少的一种装置,过去常称为"避雷器"或"过电压保护器"英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏.电涌保护器的类型和结构按不同的用途有所不同,但它至少应包含一个非线性电压限制元件.用于电涌保护器的基本元器件有:放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。

汇骐防雷商城提示您浪涌保护器的参数介绍1、最大持续运行电压Uc在220/380V三相系统中选择SPD时,其最大持续运行电压Uc应根据不同的接地系统形式来选择.(1)当电源采用TN系统时,从建筑物内总配电盘(箱)开始引出的配电线路和分支线路必须采用TN-S系统;(2)在下列场所应视具体情况对氧化锌压敏电阻SPD提高上述规定的Uc值:①供电电压偏差超过所规定的10%的场所;②谐波使电压幅值加大的场所.2、冲击电流Iimp规定包括幅值电流Ipeak和电荷Q.3、标称放电电流In流过SPD、8/20μs电流波的峰值电流,用于对SPD做Ⅱ级分类试验,也用于对SPD做Ⅰ级和Ⅱ级分类试验的预处理.对Ⅰ级分类试验In不宜小于15kA,对Ⅱ级分类试验In不宜小于5kA.4、电压保护水平Up即在标称放电电流In下的残压,或浪涌保护器的最大钳压.为使被保护设备免受过电压的侵害,SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc,并应大于根据接地类型得出的电网最高运行电压Usmax,即要求Usmax<Up<Uchoc.当无法获得设备的耐受冲击电压时,220/380V三相配电系统的设备可按表3选择.5、Ⅱ级分类试验的最大放电电流Imax流过SPD、8/20μs电流波的峰值电流.用于Ⅱ级分类试验,Imax>In.。
