在Matlab中使用GUI设计用户界面引言Graphical User Interface (GUI) 是现代计算机软件中常用的一种类型用户界面，它通过图形化的形式提供了直观、易用的操作方式。

Matlab作为一种功能强大的数值计算软件，也提供了丰富的GUI设计工具，使得用户可以通过简单的拖拽和设置，快速地创建出美观实用的用户界面。

本文将介绍在Matlab中使用GUI设计用户界面的基本原理和步骤，并结合实例演示具体操作。

一、Matlab中的GUI设计工具Matlab提供了几种常用的GUI设计工具，包括GUIDE（GUI Development Environment）和App Designer。

GUIDE是Matlab较早期的一个GUI设计工具，提供了可视化的编辑界面，方便用户进行界面布局和交互事件的设置。

而App Designer是Matlab较新推出的GUI设计工具，相比GUIDE具有更加丰富的功能和更好的可视化编辑体验。

在本文中，我们将以App Designer为例来介绍Matlab中的GUI设计过程。

二、创建GUI应用程序在Matlab的主界面中，点击"APPS"菜单，选择"App Designer"打开App Designer界面，然后点击"Create App"按钮创建一个新的GUI应用程序。

在弹出的对话框中输入应用程序的名称并设置保存位置，点击"Create"按钮即可创建一个空的GUI应用程序。

三、设计用户界面在App Designer中，可以通过拖拽和调整控件来设计用户界面。

常用的控件包括按钮、文本框、下拉菜单、滑块等，用户可以根据需求自由选择和排列这些控件。

同时，还可以设置控件的属性，如大小、颜色、字体等，以及添加交互事件，如按下按钮后执行的操作。

四、设置控件属性和交互事件在设计好用户界面后，需要为每个控件设置相应的属性和交互事件。

2）从GUI设计窗口的工具 栏上选择Tab Order Editor...命令按钮。
25
6.2 控件对象及属性
1. GUI控件对象类型 Matlab中的控件大致可分为两种，一种为动作 控件，鼠标点击这些控件时会产生相应的响应。 一种为静态控件，是一种不产生响应的控件，如 静态文本框等。 控件对象是事件响应的图形界面对象。当某一 事件发生时，应用程序会做出响应并执行某些预 定的功能子程序（Callback）.
11
1. 布局编辑器(Layout editor)
1) 将控件对象放置到布局区
用鼠标选择并放置控件到布局区内； 移动控件到适当的位置； 改变控件的大小； 选中多个对象的方法。
一 个 简 单 的 布 局 示 例
12
1. 布局编辑器(Layout editor)
2）激活图形窗口
点击 即可激活图形窗口，如所建立的布局还没有进 行存储，可用File菜单下的Save As菜单项（或工具栏中的 对应项），按输入的文件的名字，在激活图形窗口的同时 将存储一对同名的M文件和带有.fig扩展名的FIG文件。
27
1. GUI控件对象类型
5) 文本编辑器(Editable Texts)：用来使用键盘输入字符串 的值，可以对编辑框中的内容进行编辑、删除和替换等 操作；
6) 静态文本框(Static Texts):仅用于显示单行的说明文字; 7) 滚动条(Slider)： 可输入指定范围的数量值； 8) 组合板(Panel)：在图形窗口中对控件分组组合； 9) 列表框(List Boxes)：在其中定义一系列可供选择的字符串 10) 弹出式菜单(Popup Menus)： 让用户从一列菜单项中选 择一项作为参数输入；
第6讲 MATLAB GUI界面设计

12.2 主要思路
（1）学习GUI 设计工具的知识
了解GUI 的基本概念、特点、启动模式 了解GUI 提供的各种控件 了解并掌握页面设计工具集
（2）学习GUI 向导设计的知识
实现多种控制对象的设计 掌握GUI 的设计原则和一般步骤
（3）学习GUI 程序设计的知识
掌握图形窗口的建立与控制 掌握用户界面菜单的设计 掌握用户界面控件的设计
12.4 MATLAB函数
（1）用户控件制作函数
H=uicontrol( H_parent, ‘style’,Sv, pName, pVariable,…) 其中，H为该控件的句柄，H_parent 为控件父句柄，S v 为控件类型，pName 和pVariable为一对值，用来确定控 件的一个属性。
（2）用户菜单制作函数
H=uimenu( H_parent, pName,pVariable,…) 其中，H_parent 为菜单父句柄，可以是窗口或上一级菜 单，pName 和pVariable 成对出现，用来设置菜单的一个属 性。
12.5 MATLAB的实现方式
（1）需求分析 （2）窗体设计
窗体设计图
（3）单击鼠标左键事件
单击按钮，出现数字 单击按钮，出现空白
地雷数的显示
空白的显示
（4）单击鼠标右键事件
单击按钮，出现红色标识。
踩中地雷的显示
鼠标右键后进行标示后的显示
思考问题
扫雷游戏作为一款经典的Windows 游戏，虽然看起来很简单，但实现起来 并不容易，涉及到方方面面的知识，尤其是一些比较复杂的人工智能的算法。 正所谓“麻雀虽小，五脏俱全”，一个扫雷游戏帮助我们知晓了关于GUI 和游 戏设计的一些基础内容，同时也知晓市场上流行的大型游戏肯定更为复杂，需 要深入学习和总结。

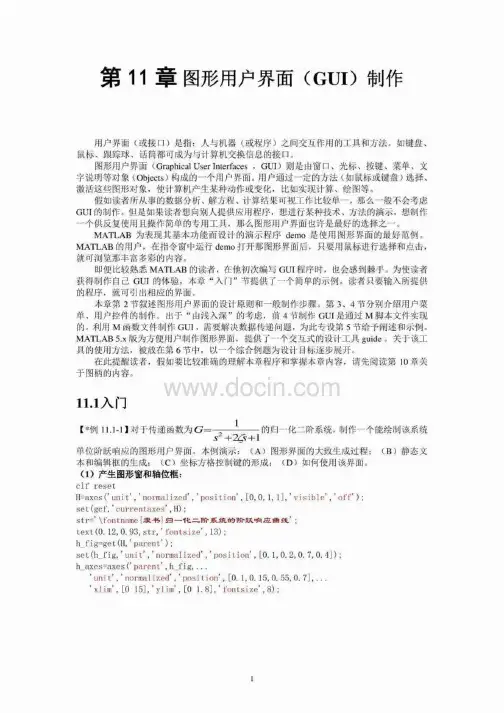

第七讲MATLAB图形⽤户界⾯（GUI）设计第7讲MATLAB图形⽤户界⾯（GUI）设计图形⽤户界⾯（GUI, Graphical User Interface）是由图形控件构建的⽤于⼈与计算机交互信息的界⾯。

在图形⽤户界⾯上，⽤户可以根据界⾯上的提⽰信息完成⾃⼰的⼯作，⽽不需要记忆⼤量繁琐的命令，只需通过⿏标、键盘等便捷的⽅式与计算机交互信息、选择想要运⾏的程序、控制程序的运⾏、实时显⽰图形信息。

MATLAB创建的图形⽤户界⾯对象有三类：⽤户界⾯控件，如按钮、列表框、编辑框等；下拉菜单，如菜单、⼦菜单；内容菜单，如弹出式菜单。

⼀、命令⾏建⽴⽤户界⾯的⽅法1、创建控件命令：uicontrol调⽤格式：1）uicontrol(‘PropertyName1’,value1, ‘PropertyName2’,value2,……)功能：在当前图形⽤户的界⾯上，应⽤当前制定的属性值创建控件；2）h=uicontrol(‘PropertyName1’,value1, ‘PropertyName2’,value2,……)功能：在当前图形⽤户的界⾯上，应⽤当前制定的属性值创建控件，并返回控件的句柄；3）uicontrol(FIG, ‘PropertyName1’,value1, ‘PropertyName2’,value2,……)功能：在句柄FIG指定的图形⽤户界⾯上，创建控件；4）h=uicontrol(FIG, ‘PropertyName1’,value1, ‘PropertyName2’,value2,……) 功能：在句柄FIG指定的图形⽤户界⾯上，创建控件，并返回控件的句柄。

说明：函数中的PropertyName参数的参数值有：Push buttons（命令按钮）、sliders （滚动条控件）、Radio button（单选按钮）、Check box（复选框）、Edit text （可编程⽂本框）、Static text（静态⽂本框）、Pop_up menus（弹出式菜单）、listbox（列表框）、Toggle button（开关按钮）、Axes（坐标轴）、Panel（⾯板控件）、Button group（按钮组框）、ActiveX control（ActiveX 控件）。
