钢筋工程量计算原理
钢筋重量＝钢筋长度×根数×理论重量 钢筋长度=净长+节点锚固+搭接+弯钩（一级钢筋）
砼标号 抗震等级 钢筋级别
结构类型+设防烈度+檐高
查看钢筋影响因素
• 砼标号 • 抗震等级 • 定尺长度 • 连接形式 • 保护层 • 钢筋比重 • 层高定义 • 计算规则
查看钢筋影响因素
• 其它因素 １、属性 ２、绘图
✓ 下排长度=max(第一跨,第二跨)净跨长/4+支座 宽
框架梁钢筋计算
➢架立筋的计算
注：当梁的上部既有通长筋又有架立 筋时，其中架立筋的搭接长度为 150
✓ 架立筋长度=净跨长-净跨长/3*2＋150*2
框架梁钢筋计算
➢箍筋长度计算
✓ 长度=(梁宽b-保护层*2+d*2)*2+(梁高h-保 护层 *2+d*2)*2+1.9d*2+max(10d,75mm)*2
➢基础插筋的计算公式： 长度＝弯折长度a+锚固竖直长度
h1+非连接区Hn/3+搭接长度LlE
2、地下室柱纵筋计算03G101-1 P36
2、地下室柱纵筋计算03G101-1 P36
➢-1层纵筋长度＝-1层层高－1层非连 接区Hn/3+1层非连接区Hn/3+搭接长 度LlE
3、首层柱纵筋计算
➢纵筋长度＝首层层高-首层非连接 区Hn/3+二层非连接区max(Hn/6， hc，500)+搭接长度LlE
软件算量
王春雷
一、对量方法
王春雷
总量 分量 细量 精细量
对量流程
全楼层量 部位量 楼层量 类型构件量 单构件量

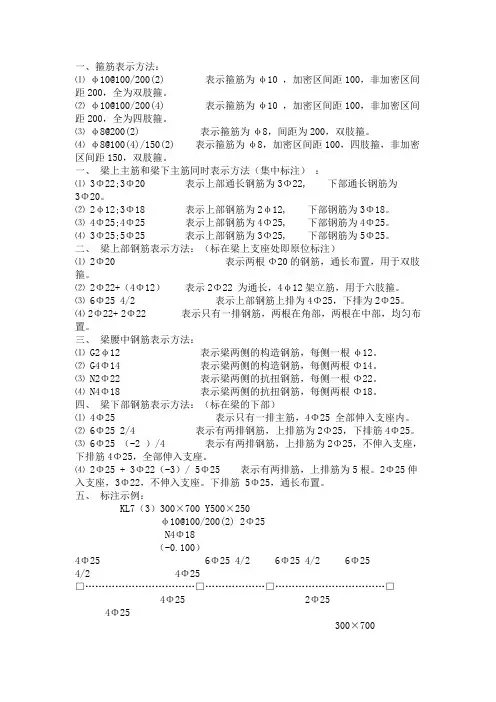

一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法（集中标注）：⑴ 3Φ22;3Φ20 表示上部通长钢筋为3Φ22, 下部通长钢筋为3Φ20。

⑵ 2φ12;3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25;4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25;5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处即原位标注）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

钢筋工程量计算、计价案例案例1：某层高为4.20m的现浇框架结构建筑，抗震等级为四级，图为其中框架梁KL1，共10根。
