• 758 • DOI: 10.19289/j.1004-227x.2022.11.002 田口法优化铝合金超声波辅助化学预镀镍工艺
刘元石1，张鲲1, *，苟国庆2, **，孙万1，秦淑芝1
（1.西南交通大学，四川 成都 610031； 2.材料先进技术教育部重点实验室，四川 成都 610031） 摘要：先在超声波辅助下对6061铝合金进行碱性化学预镀Ni，再化学镀Ni–P合金。基于田口法设计试验，以后续化学镀Ni的沉积速率和Ni镀层耐蚀性为指标，分析了预镀时镀液pH、温度以及超声波频率和功率对化学预镀Ni效果的影响，得到较佳的预镀Ni工艺条件为：超声波频率40 kHz，超声波功率80 W，pH 12，温度45 °C，时间6 min。在该条件下预镀Ni时，后续化学镀Ni的沉积速率为13.87 μm/h，所得Ni–P合金镀层的耐蚀性最佳。 关键词：铝合金；预镀；超声波辅助；化学镀镍−磷合金；沉积速率；耐蚀性 中图分类号：TQ153.1+2 文献标志码：A 文章编号：1004 – 227X (2022) 11 – 0758 – 07 Optimization for ultrasonic-assisted electroless nickel pre-plating on aluminum alloy by Taguchi method LIU Yuanshi 1, ZHANG Kun 1, *, GOU Guoqing 2, **, SUN Wan 1, QIN Shuzhi 1 ( 1. School of Materials Science and Engineering, Southwest Jiaotong University, Chengdu 610031, China; 2. Key Laboratory of Advanced Technologies of Materials, Ministry of Education, Chengdu 610031, China) Abstract: Electroless nickel pre-plating was conducted on 6061 aluminum alloy in an alkaline bath under the assistance of
化学镀Ni-Co-P工艺与性能研究杨海燕;卫英慧;侯利锋;耿冰霜;许并社【期刊名称】《稀有金属材料与工程》【年(卷),期】2008(37)11【摘要】采用复合络合剂．柠檬酸钠和乳酸，通过正交试验优化了化学镀Ni—Co-P工艺，并对镀层的形貌、成分、组织结构及性能进行了检测和分析。
结果表明，优化后的化学镀Ni-Co-P镀液稳定性好，镀速高；所得镀层为纳米晶结构，晶粒尺寸在40～60nm，具有Ni（Co）（111）取向，整个热处理过程中晶粒没有明显长大，在428℃左右镀层发生重结晶，析出Ni3P相；镀层硬度HV10为8867MPa，在400℃处理后HV10可提高至9892MPa：镀层矫顽力Hc为556．27×79．6A／m，饱和磁化强度坛为48．73（A·m^2）／kg，整个热处理过程中，镀层磁性参数变化不大。
镀层具有良好的热稳定性。
【总页数】5页(P1982-1986)【关键词】化学镀;Ni-Co-P合金;组织结构;性能【作者】杨海燕;卫英慧;侯利锋;耿冰霜;许并社【作者单位】太原理工大学【正文语种】中文【中图分类】TG146.4【相关文献】1.铝基体上化学镀Ni-Co-P的工艺研究 [J], 杨二冰;王杰民2.铝合金上化学镀Ni-Co-P合金工艺及镀层性能的初步研究 [J], 胡佳;方亮;唐安琼;李赟3.Ni-Co-P化学镀工艺优化及性能研究 [J], 曾宪光;龚敏;郑兴文;陈雪丹;鲁越4.化学镀Ni-Co-P合金工艺对其镀层性能的影响 [J], 余祖孝;颜杰;金永中;黄建丽;陈弟红5.化学镀Ni-Co-P合金工艺研究 [J], 余祖孝;陈建;郝世雄;唐小丽因版权原因，仅展示原文概要，查看原文内容请购买。

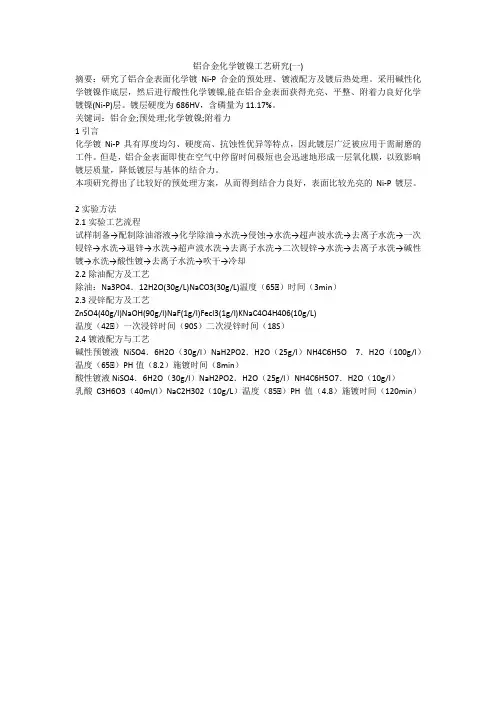

铝合金化学镀镍工艺研究(一)摘要：研究了铝合金表面化学镀Ni-P合金的预处理、镀液配方及镀后热处理。
采用碱性化学镀镍作底层，然后进行酸性化学镀镍,能在铝合金表面获得光亮、平整、附着力良好化学镀镍(Ni-P)层。
镀层硬度为686HV，含磷量为11.17%。
关键词：铝合金;预处理;化学镀镍;附着力1引言化学镀Ni-P具有厚度均匀、硬度高、抗蚀性优异等特点，因此镀层广泛被应用于需耐磨的工件。
但是，铝合金表面即使在空气中停留时间极短也会迅速地形成一层氧化膜，以致影响镀层质量，降低镀层与基体的结合力。
本项研究得出了比较好的预处理方案，从而得到结合力良好，表面比较光亮的Ni-P镀层。
2实验方法2.1实验工艺流程试样制备→配制除油溶液→化学除油→水洗→侵蚀→水洗→超声波水洗→去离子水洗→一次锓锌→水洗→退锌→水洗→超声波水洗→去离子水洗→二次锓锌→水洗→去离子水洗→碱性镀→水洗→酸性镀→去离子水洗→吹干→冷却2.2除油配方及工艺除油：Na3PO4．12H2O(30g/L)NaCO3(30g/L)温度（65℃）时间（3min）2.3浸锌配方及工艺温度（42℃）一次浸锌时间（90S）二次浸锌时间（18S）2.4镀液配方与工艺碱性预镀液NiSO4．6H2O（30g/l）NaH2PO2．H2O（25g/l）．H2O（100g/l）温度（65℃）PH值（8.2）施镀时间（8min）酸性镀液NiSO4．6H2O（30g/l）NaH2PO2．H2O（25g/l）NH4C6H5O7．H2O（10g/l）乳酸C3H6O3（40ml/l）NaC2H302（10g/L）温度（85℃）PH值（4.8）施镀时间（120min）。
