建筑技能大赛建筑识图内容

建筑工程制图识图建筑工程制图是指利用图纸来描述建筑物的形状、尺寸、结构和材料等信息的过程。

在建筑工程中，制图是非常重要的一环，它是实现设计和施工之间的有效沟通桥梁，并能够确保施工的精确性和准确性。

因此，建筑工程制图的识图能力对于建筑专业人员来说是至关重要的。

一、建筑工程制图的种类1. 平面图平面图是建筑工程制图中最常见且最重要的一种。

它是从俯视角度来描述建筑物布局和空间关系的，能够清晰地展示建筑物的平面形状、尺寸、房间分布以及重要设备的位置等信息。

2. 剖面图剖面图是建筑工程制图中用来展示建筑物内部结构的一种图表。

它通常从某个垂直的平面切断建筑物，将其内部结构和细节展示出来，能够清晰地展示建筑物的高度、横截面形状以及分隔墙等细节。

3. 立面图立面图是建筑工程制图中用来展示建筑物外立面形状和外部细节的一种图表。

它通常以正面视角来描述建筑物的外观、门窗位置、装饰元素以及立面上其他重要的特征。

4. 细部图细部图是建筑工程制图中用来展示建筑物局部细节的一种图表。

它通常对建筑物中的特殊部位，如连接处、拼接处、接缝等进行具体描述，能够清晰地展示细节构造和施工要求。

二、建筑工程制图的识图要点1. 仔细阅读图例和图纸说明在进行建筑工程制图的识图时，首先需要仔细阅读图例和图纸说明。

图例是对图纸上各种图形符号和线条的解释，而图纸说明则是对图纸内容的文字描述和补充说明。

通过仔细阅读图例和图纸说明，我们可以了解到图纸中各种符号和线条的含义，从而更好地理解图纸的内容。

2. 确定图纸的比例和单位图纸通常会标注比例和单位，比如1:100、1:50等。

在进行建筑工程制图的识图时，我们需要根据图纸上的比例和单位来确定实际尺寸和位置。

如果我们没有注意到比例和单位，就很容易造成实际施工中的误差。

3. 视觉理解建筑物的三维形态建筑工程制图通常是二维的，但是建筑物本身是三维的。

因此，在进行建筑工程制图的识图时，我们需要通过视觉理解来还原建筑物的三维形态。

3、门窗的代号与编号，门的开启方向。
4、需用详图表达部位，应标注索引符号。
5、内部装修做法和必要的文字说明。
6、底层平面图应注明剖面图的剖切位置。
7、注写图名和绘图比例。
ppt课件 21
（三）有关图线、绘图比例的规定
被剖切到的墙体、柱用粗实线绘制；可见部分轮廓 线、门扇、窗台的图例线用中粗实线绘制；较小的构配 件图例线、尺寸线等用细实线绘制。
ppt课件
17
（三）阅读总平面图时应注意事项：
1、总平面图中的内容，多数使用符号表示的。首先应 熟悉图例符号的意义。 2、看清用地范围内新建、原有、拟建、拆除建筑物或 构筑物的位置。 3、查看新建建筑物的室内、外地面高差、道路标高和 地面坡度及排水方向。 4、根据风向频率玫瑰图看清建筑物朝向。 5、看清新建建筑物或构筑物自身占地尺寸以及与周边 建筑物相对距离。
基本构件通常有：基础、墙体、柱、梁、楼 板或地面、屋顶、楼梯、门窗等。此外，还有台 阶或坡道、雨蓬、阳台、雨水管、明沟或散水坡 等其它构件。
ppt课件
3
（二）房屋施工图的内容和用途
一套完整的施工图应包括以下几方面内容： 1、图纸目录
说明该项工程是由哪几个工种的图纸所组成的，各 工程图纸的名称、张数和图号顺序，目的是为了便于查 找图纸。
标高标注的三种形式及使用场合：
±0.000
45°
ppt课件 13
9.600
﹣0.450
3
3、索引符号和详图符号
在施工图中，由于房屋体形大，房屋的平、立、剖 面图均采用小比例绘制，因而某些局部无法表达清楚， 需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详 图处标注详图符号。
ppt课件 26

空调通风系统安装施工图解读
空调系统组成与原理
详细讲解空调系统的基本组成、工作原理及主要设备（如冷水机 组、冷却塔）的选型与安装要求。
通风系统布局与管道设计
分析通风系统的布局原则，讲解风管走向、管径计算、风口设置等 设计要点，确保通风效果良好。
空调通风设备安装与调试
介绍空调通风设备的安装方法、调试步骤及验收标准，确保系统正 常运行。
剖面图识图要点
了解剖面形状和结构
掌握建筑物的内部结构、楼层高度和房间功能等信息。
查看楼层标高和构造
了解各楼层的标高、楼面构造和装修做法等信息。
分析细部构造和节点
了解剖面元素的构造方式、节点处理和施工工艺等，如楼梯、电 梯井等部位的详细构造。
04
结构施工图详解与案例分析
Chapter
基础结构施工图解读
工程概况
介绍该高层建筑的地理位置、 建筑功能、结构形式等基本情 况。
基础设计
解读该高层建筑的基础设计， 包括基础类型、地基处理方式 等。
节点设计
分析该高层建筑中关键节点的 设计，如转换层节点、加强层 节点等。
05
设备安装施工图详解与案例分 析
Chapter
给排水系统安装施工图解读
给水管道布置与连接
详细解读给水管道的走向、管径、连接方式等，以及给水设备（如 水泵、水箱）的选型与安装要求。
排水管道布置与坡度
分析排水管道的布置原则，讲解管道坡度、检查口、清扫口等设置 要求，确保排水通畅。
卫生器具安装
介绍各种卫生器具（如洗手盆、坐便器）的安装方法、高度及与给排 水管道的连接方式。
电气系统安装施工图解读
尺寸标注
尺寸标注包括尺寸界线、尺寸线、尺寸起止符号和 尺寸数字四个要素，用于表示建筑物各部分的真实 大小。

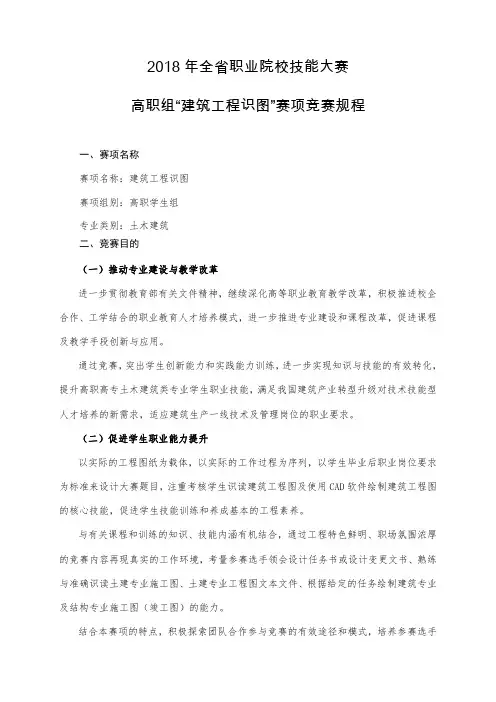

2018年全省职业院校技能大赛高职组“建筑工程识图”赛项竞赛规程一、赛项名称赛项名称：建筑工程识图赛项组别：高职学生组专业类别：土木建筑二、竞赛目的（一）推动专业建设与教学改革进一步贯彻教育部有关文件精神，继续深化高等职业教育教学改革，积极推进校企合作、工学结合的职业教育人才培养模式，进一步推进专业建设和课程改革，促进课程及教学手段创新与应用。

通过竞赛，突出学生创新能力和实践能力训练，进一步实现知识与技能的有效转化，提升高职高专土木建筑类专业学生职业技能，满足我国建筑产业转型升级对技术技能型人才培养的新需求，适应建筑生产一线技术及管理岗位的职业要求。

（二）促进学生职业能力提升以实际的工程图纸为载体，以实际的工作过程为序列，以学生毕业后职业岗位要求为标准来设计大赛题目，注重考核学生识读建筑工程图及使用CAD软件绘制建筑工程图的核心技能，促进学生技能训练和养成基本的工程素养。

与有关课程和训练的知识、技能内涵有机结合，通过工程特色鲜明、职场氛围浓厚的竞赛内容再现真实的工作环境，考量参赛选手领会设计任务书或设计变更文书、熟练与准确识读土建专业施工图、土建专业工程图文本文件、根据给定的任务绘制建筑专业及结构专业施工图（竣工图）的能力。

结合本赛项的特点，积极探索团队合作参与竞赛的有效途径和模式，培养参赛选手的团队意识、参与意识和协作精神。

（三）加强校企合作与产业发展通过比赛，学校和企业相互配合、沟通，更进一步地进行知识的接轨，为学校培养学生提供了更明确的目标，也为企业量身打造合适的人才。

三、竞赛内容与时间参赛选手需在规定的时间内，独立与合作完成以下两项任务：建筑工程施工图识图、建筑工程施工图绘图。

（一）建筑工程施工图识图参赛选手应独立完成竞赛任务。

选手在阅读给定的建筑工程施工图纸、图纸会审记录、设计变更等资料之后，发现图纸中存在的错误、缺陷、疏漏，各自完成施工图识读相关知识与技能的答题。

（二）建筑工程施工图绘图参赛选手合作完成竞赛任务。
