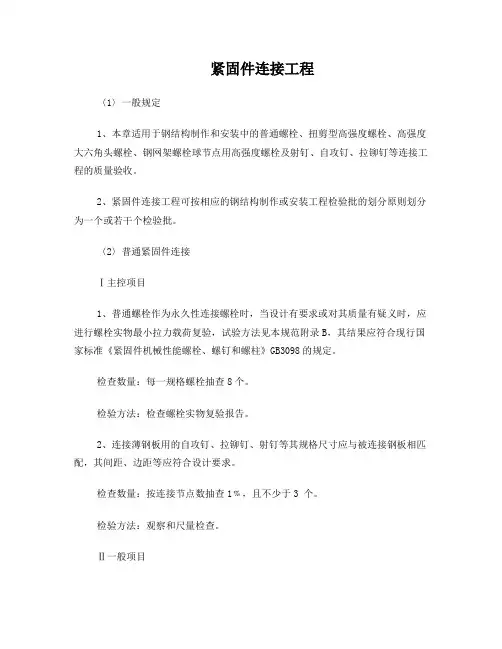

紧固件连接工程〈1〉一般规定1、本章适用于钢结构制作和安装中的普通螺栓、扭剪型高强度螺栓、高强度大六角头螺栓、钢网架螺栓球节点用高强度螺栓及射钉、自攻钉、拉铆钉等连接工程的质量验收。
2、紧固件连接工程可按相应的钢结构制作或安装工程检验批的划分原则划分为一个或若干个检验批。
〈2〉普通紧固件连接Ⅰ主控项目1、普通螺栓作为永久性连接螺栓时，当设计有要求或对其质量有疑义时，应进行螺栓实物最小拉力载荷复验，试验方法见本规范附录B，其结果应符合现行国家标准《紧固件机械性能螺栓、螺钉和螺柱》GB3098的规定。
检查数量：每一规格螺栓抽查8个。
检验方法：检查螺栓实物复验报告。
2、连接薄钢板用的自攻钉、拉铆钉、射钉等其规格尺寸应与被连接钢板相匹配，其间距、边距等应符合设计要求。
检查数量：按连接节点数抽查1﹪，且不少于3 个。
检验方法：观察和尺量检查。
Ⅱ一般项目3、永久性普通螺栓紧固应牢固、可靠，外露丝扣不应少于2扣。
检查数量：按连接节点数抽查10﹪。
且不少于3个。
检验方法：观察和用小锤敲击检查。
4、自攻螺钉、钢拉铆钉、射钉等与连接钢板应紧固密贴，外观排列整齐。
检查数量：按连接节点数抽查10﹪。
且不少于3个。
检验方法：观察和用小锤敲击检查。
〈3〉高强度螺栓连接Ⅰ主控项目1、钢结构制作和安装单位应按本规范附录B的规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求。
检查数量：见本规范附录B。
检验方法：检查摩擦面抗滑移系数试验报告和复验报告。
2、高强度大六角头螺栓连接副终拧完成1小时后、48小时内应进行终拧扭矩检查，检查结果应符合本规范附录B的规定。
检查数量：按节点数抽查10﹪，且不应少于10个；每个抽查节点按螺栓数抽查10﹪，且不少于2个。
检验方法：见本规范附录B。
3、扭剪型高强度螺栓连接副终拧后，除因构造原因无法使用专用扳手终拧掉梅花头者外，未在终拧中拧掉梅花头的螺栓数不应大于该节点处螺栓数的5﹪。
1、适用范围本指导书适用于钢结构制作安装中扭剪型高强度螺栓连接副，高强度大六角头螺栓连接副等紧固件的机械性能检测。
检测过程中除按照本作业指导书进行操作外，尚应符合国家现行有关标准的规定。
2、执行标准《钢结构工程施工质量验收规范》GB50205—2001；《紧固件机械性能螺栓、螺钉和螺柱》GB/T3098.1—2010；《钢结构用扭剪型高强度螺栓连接副》GB/T3632—2008；《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》 GB/T1231—2006；3、检测目的测定高强度螺栓实物的抗拉、扭剪强度是否满足现行国家标准《紧固件机械性能螺栓、螺钉和螺栓》GB3098.1-2010的有关要求。
4、试验设备及器具4.1、WES-1000B数显液压万能试验机4.1.1、最大负荷-1000KN；4.1.2、负荷示值相对误差±1%；4.1.3、负荷示值分档：0～200、0～500、0～1000KN；4.1.4、活塞行程：150mm；4.1.5、横梁移动速度：～345mm/min；4.1.6、试验空间：拉伸空间最大450mm；压缩空间最大600mm；4.1.7、立柱间有效距离：500mm；4.1.8、夹持园试样直径：¢20、40、35～60；4.1.9、主机外形尺寸：960*620*2370（最高）mm；4.1.10、主机重量；～3000㎏；4.2、RFP-09型智能测力仪4.2.1、环境温度要求：-10～40℃；湿度要求：30～85%；4.2.2、外形尺寸：360*215*145mm；4.2.3、测力测量范围：50KN～3000KN任意设定；4.2.4、精度:示值的±0.5%；4.3、YJZ-500S高强螺栓轴力扭矩复合检测仪4.3.1、轴力测量范围：50～500（KN）；4.3.2、扭矩测量范围：100～1000（Nm）；200～2000（Nm）；4.3.3、分辨率轴力：±0.1（KN）；扭矩±1（Nm）；4.3.4、示值误差轴力：±1%（Nm）；扭矩±1%（Nm）；4.3.5、轴力和扭矩的峰值保持4.4、YJM-500高强螺栓轴力智能检测仪4.4.1、轴力检测范围：30 KN～500KN；4.4.2、螺检规格：M16～M30；4.4.3、轴力示值误差：±1%；4.4.4、轴力重复性：±1%；4.4.5、长期稳定性：±1%；4.4.6、相对分辨率: ±0.1KN。
篇一：紧固螺钉,螺栓作业指导书1 目的紧固螺钉、螺栓作业指导书编号：ise-zd-sc3-09 版号：a1在装配过程中，为保证工件与工件之间连接牢固，使设备能够正常稳定运转，生产任务有序进行，特做出此操作规程。
2 范围本文件仅适用生产设备的紧固件生产装配工作。
3 规范性引用文件无 4 术语和定义无 5 职责本部门装配人员在生产过程中必须遵守本管理制度，装配组长需要对生产过程进行监督和人员调度。
6 紧固件操作要求 6.1 螺纹连接的技术要求6.1.1 螺钉、螺栓和螺母紧固时严禁打击。
紧固后螺钉槽、螺母和螺钉、螺栓头不得损坏。
6.1.2 螺钉扭紧后必须使用记号笔作以下标记：正确（√）错误（x）6.1.3班组长和工艺必须使用扭矩扳手对已拧的螺钉进行抽检，抽检比例不得低于20%（常用螺栓扭矩表见附图1，不锈钢螺钉相当于6.9级）。
6.1.4 同一零件用多个螺钉或螺栓紧固时，各个螺钉或螺栓需要按一定顺序（一般为对角顺序）逐步拧紧，如有定位销，应从靠近定位销的螺钉或螺栓开始，如下图：6.1.5 用双螺母时，应该先装薄螺母，两个螺母对顶拧紧，使螺栓在旋合断内受拉而螺母受压，构成螺纹连接副纵向压紧；先用最大拧紧力矩的80%拧紧里面的螺母，再用100%的拧紧力矩(常用螺栓扭矩表见附图1，不锈钢螺钉相当于6.9级)拧紧外面的螺母。
6.1.6 螺钉螺栓和螺母拧紧后，其支承面应与被紧固零件贴合 6.1.7 沉头螺钉拧紧后，钉头不得高出沉孔断面。
6.1.8 所有螺钉、螺栓及螺母紧固之后必须进行用红色记号标记，用于查漏。
6.2 预防不锈钢螺钉螺栓锁死问题6.2．1正确选择适合长度的螺钉，螺栓。
如螺丝的抗拉强度与螺母保证的载荷，螺杆的长度要适当，以弹垫圈压平后，露出2-4个牙距为准。
6.2.2 使用前看螺纹孔间是否有铁屑或污垢，有则清理干净。
6.2.3 旋入螺钉螺栓及螺母是的力度要适当，不要过大或者过快，速度过快会使温度急速上升而导致锁死。
