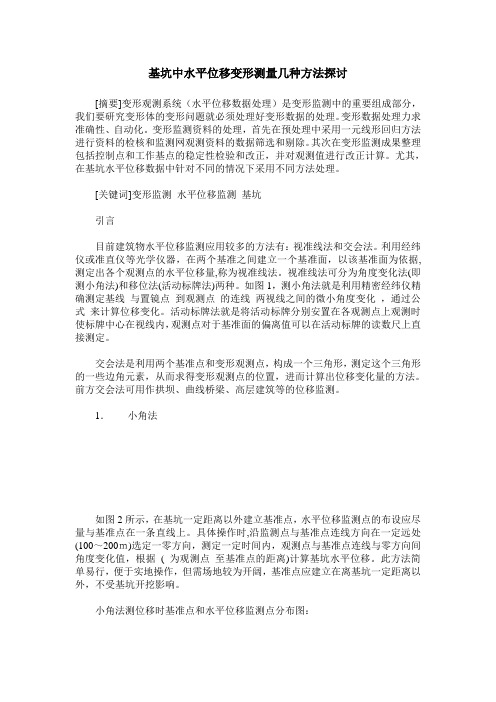

基坑中水平位移变形测量几种方法探讨[摘要]变形观测系统(水平位移数据处理)是变形监测中的重要组成部分,我们要研究变形体的变形问题就必须处理好变形数据的处理。
变形数据处理力求准确性、自动化。
变形监测资料的处理,首先在预处理中采用一元线形回归方法进行资料的检核和监测网观测资料的数据筛选和剔除。
其次在变形监测成果整理包括控制点和工作基点的稳定性检验和改正,并对观测值进行改正计算。
尤其,在基坑水平位移数据中针对不同的情况下采用不同方法处理。
[关键词]变形监测水平位移监测基坑引言目前建筑物水平位移监测应用较多的方法有:视准线法和交会法。
利用经纬仪或准直仪等光学仪器,在两个基准之间建立一个基准面,以该基准面为依据,测定出各个观测点的水平位移量,称为视准线法。
视准线法可分为角度变化法(即测小角法)和移位法(活动标牌法)两种。
如图1,测小角法就是利用精密经纬仪精确测定基线与置镜点到观测点的连线两视线之间的微小角度变化,通过公式来计算位移变化。
活动标牌法就是将活动标牌分别安置在各观测点上观测时使标牌中心在视线内,观测点对于基准面的偏离值可以在活动标牌的读数尺上直接测定。
交会法是利用两个基准点和变形观测点,构成一个三角形,测定这个三角形的一些边角元素,从而求得变形观测点的位置,进而计算出位移变化量的方法。
前方交会法可用作拱坝、曲线桥梁、高层建筑等的位移监测。
1.小角法如图2所示,在基坑一定距离以外建立基准点,水平位移监测点的布设应尽量与基准点在一条直线上。
具体操作时,沿监测点与基准点连线方向在一定远处(100~200m)选定一零方向,测定一定时间内,观测点与基准点连线与零方向间角度变化值,根据( 为观测点至基准点的距离)计算基坑水平位移。
此方法简单易行,便于实地操作,但需场地较为开阔,基准点应建立在离基坑一定距离以外,不受基坑开挖影响。
小角法测位移时基准点和水平位移监测点分布图:在困难条件下基坑水平位移监测,以一条边为例,如图5,选定、两点为零方向,一般、可选为一定距离处清晰且固定的物体。
1 相关监测方案总结1.1 监测目的监测是软基处理工程的重要组成部分。
在地基加固施工及竣工后,需进行必要的监测工作,通过埋入地基土中的各种仪器,可实时了解整个软基加固过程中沉降变形、孔隙水压力消散、强度增长的情况,从而起到控制施工速率,保证地基稳定的作用,并对地基加固的施工质量、地基的加固效果做出评估。
这是实现对地基加固施工过程的动态监测、指导施工的必要手段,也可为后续工程的施工、场区的使用提供重要的依据。
1.2 软基处理监测技术的依据1 《建筑地基处理技术规范》JGJ79-20122 《公路软土地基路堤设计与施工技术细则》JTG/T D31-02—20133 《公路路基设计规范》JTG D30-20154 《高速公路改扩建设计细则》JTG TL11-20145 《京沪高速公路淮江段改扩建项目施工图设计》6 《公路路基施工技术规范》JTG F10-20061.3 监测内容与原则1 监测内容为满足安全施工的要求,保证路基施工稳定,监理部门应加强动态观测。
一般软土路段的观测,主要监测新填路基地表沉降和地表及地下深层水平位移的变化情况。
观测工作由施工单位负责,现场的测试设备和标志也由施工单位严加保护。
2 监测布点基本原则1)测点布置时对临空、桥头和小型构造物作为重点监测路段。
2)一般拼宽断面仅埋设沉降板。
3)沿河塘及其他涉水段,在该路段进行拼宽路基填筑时,为确保路基稳定性,本次设计要求在路基两侧坡脚处设置测斜管和位移边桩,对路基稳定性进行观测。
4)沉降与位移观测点宜布置在同一横断面上。
1.4 现场观测仪器1)沉降板本图为沉降与稳定观测构造图,沉降板和沉降管的构造和尺寸大小如下图所示,图中尺寸均以毫米计(下同)。
沉降板采用A3钢板,沉降管采用钢管,每节长度视每层填土厚度而定,一般不超过20 cm。
沉降管外套Φ70 mm保护钢管,钢管用套丝接长。
沉降板埋设后要注意保护,一旦被损坏应立即修复并补测标高。
图1-1 沉降测量装置构造图观测要求:基桩高程沉降观测应按二等水准测量要求进行,采用DS1 型水准仪配因瓦水准尺,观测允许误差应为±1 mm。
路堤松软地基沉降和位移观测及填筑速率控制中铁一局一处秦沈七经部杨忠强申永利1 概况秦沈客运专线DK376+000~+200、DK379+200~DK381+090、DK381+760~DK382+275及DK383+820~DK385+000共四段路基属于松软地基,路基松软地基加固的方法有:砂桩、塑料排水板及砂垫层等。
在松软地基段埋设沉降板方法进行沉降观测,管段内共设沉降观测断面19个。
经理部成立了沉降观测小组,以保正取得完整准确的观测资料,最终能按照秦沈线的技术标准顺利完成工程交付。
2 组织机构组长:欧兴元(总工)副组长:杨忠强申永利组员:李国庆谢红兵3 设备、仪器、型号及数量①DTM—530型全站仪一台。
②DSZ—2 精密水准仪一台。
③铟钢尺一根。
④30米钢卷尺一把。
4 工作安排4.1 观测实施小组:4人,其中3名技术员,1名司机。
4.2 观测小组负责DK376+000~DK385+000段内的四段软基的沉降、位移观测工作.4.3 副组长申永利负责资料的整理上报工作。
5 沉降观测的技术要求5.1 布设水准网、导线网。
5.2 沉降观测:观测精度达二等水准测量要求。
5.3 位移观测:用同一把钢尺(经标定)及拉力器,取三次测距的平均值。
5.4 边桩及沉降板在施工期间一般每填筑一层,进行一次观测,如果两次填筑间隔时间较长时,每三天观测一次。
路基填筑到高度后,前3个月内,3~7天观测一次,三个月后7~15天观测一次,半年后一个月观测一次.5.5 沉降速率和位移速率应随测量及时计算,有效控制路基填筑速率;H—T—S曲线应及时绘制,提交成果不过夜。
5.6 观测控制标准:路堤中心线地面沉降速率每昼夜不大于1.0cm,坡脚水平位移速率每昼夜不大于0.5cm.如果超出此限界应立即停止填筑,待观测值恢复到限界值以下再进行填筑,填筑速率应以水平位移控制为主。
5.7 沉降观测记录表工程名称沉降板编号原始地面高程地基处理方法标段:埋设里程沉降板埋设高程:观测者:记录:计算:复核:5.8 位移观测记录表工程名称地基处理方法标段里程编号观测者:记录:计算:复核:注:表中L 为内外桩距离5.9 填土高-时间-沉降量关系曲线(H-T-S 曲线)绘图: 复核:年 月 日6 沉降观测的方法6.1 断面的布置及桩板埋设见下图:6.2 沉降板方法进行观测,每个观测断面,在线路中心地面设一个观测沉降板,在两侧路肩各设一个观测桩(φ40mm,钢千长1.0m),在两侧路堤坡脚外1.0~2.0m及10.0~12.0m处各设一个观测位移边桩,各观测桩及沉降板在同一个横断面上。
软基处理过程中边桩位移观测的两种常用方法
刘学军
(中交第一航务工程勘察设计院,天津300222 )
摘要:介绍软基处理过程中边桩位移观测的两种常用方法的操作及其各自的特点和实际操作时应注意的一些事项关键词:边桩位移;边坡轴线;工作基点;前方交会;极坐标
中图分类号:U 652. 63 文献标识码:B 文章编号:100429592(2005)0120056 202
软基处理边桩位移观测是监测项目中的一种其主要目的是监测软基处理过程中地基土的表层水平位移,以保证边坡的稳定。
边坡位移观测的方法多种多样,比较常用的两种方法是前方交会法和极坐标法。
1 前方交会法
前方交会法主要是角度交会,使用的仪器为经纬仪。
观测图形如图1所示,边桩设置在边坡脚,般情况下1组边桩设置2 4个。
在已知工作基点上设置仪器,观测夹角A B根据两己知工作基点间的距离b及观测数据,计算出所测边桩的坐标值。
图1前方交会法示意
第1次交会后,计算出边桩A的坐标,作为初始观测值:
x 1 = b sin B sin (A+ H ?sin X
(1)
y1 = bsin B co s( A+ H ?sin X
式中:x 1、y 1为边桩A坐标初始值;b为工作基点1和2之间的距离;A、B为观测角度值;X为计算值;A+ B + X = 180; H为两工作基点方位角与边坡
轴线方位角的差值。
第2次交会后,计算出边桩A的即时坐标:
(2)
y 2= b sin B co s( A+ H ?sin X
两次观测后即可计算出边桩A的坐标差:
d x = A d A- B d B
(3)
d y = C d A- D d B
收稿日期:20042)1216
2
式中:A = F sin B sin ( B- H?sin X;
2
B = F sin A sin ( A+ H?sin X;
2
C = - F sin B co s( B- H ?sin X;
2
D = F sin A co s( A+ H ?sin X;
F = b?® 0= 206 265";
d A A- A; d B= B- B。
A、B为初始测值,A B为以后的角度观测值。
A、B、C、D等系数可以在初始值观测之后算出,
视为常数。
以后每次观测时只需求出该次观测与初始观测角度之差,代入公式(3)即可求出边桩在垂直边坡轴线
方向和轴线方向上的位移值dx和dy。
2极坐标法
极坐标法是利用高精度全站仪直接测量边桩坐
图2极坐标法示意
图中I为工作基点;M为后视点;A为边桩;J 1、J
2为后视方位检查点。
每次观测时,利用全站仪直接测出边桩A的坐标
即可。
则坐标差为:
d x = d x i- d x 1;
(4)
dy = dy i- dy *
式中:x 1、y 1为边桩A坐标初始值;x i、y i为以后边桩A的即时观测值。
定期观测时,每次观测只需按(4)式求出该次坐
标
边鰹输靈
3 2种方法的特点及应注意的事项与初始坐标值之差,即可得出边桩在垂直边坡轴线方向
及轴线方向的位移d x、d y。
3 1前方交会法
1)工作基点与边桩位移观测点之间要形成比较好的图形条件,X角应尽量接近90°交会角AB应在30与150之间;
2)工作基点要求制作成强制对中形式;
3)观测误差来源相对较少,比较容易操作;
4)内、外业工作量较大;
5)应至少采用3个工作基点观测,以便检查。
3 2极坐标法
1)工作基点的设置相对比较灵活;
2)工作基点及边桩位移观测点均应制作成强制对中形式;
3)工作基点距位移观测点最好在500 m左右;
4)必须做好后视方位的检查;
5)观测视线应尽量避免穿越水面;
6)观测时加入气象改正及其它必要的改正;
7)观测误差来源较多,操作时需注意;
8)内、外业工作量相对较少。
2种方法对仪器的精度要求都较高,具体操作时要根据实际情况按照有关规范要求进行观测。
观测时间应尽量安排在早晨或太阳光较弱的时候。
工作基点要进行定期的检测校核。
在软基处理边桩位移观测中,选择哪种方法进行观测合适,需要根据施工现场的实际情况决定。
