第四章 透镜及其应用

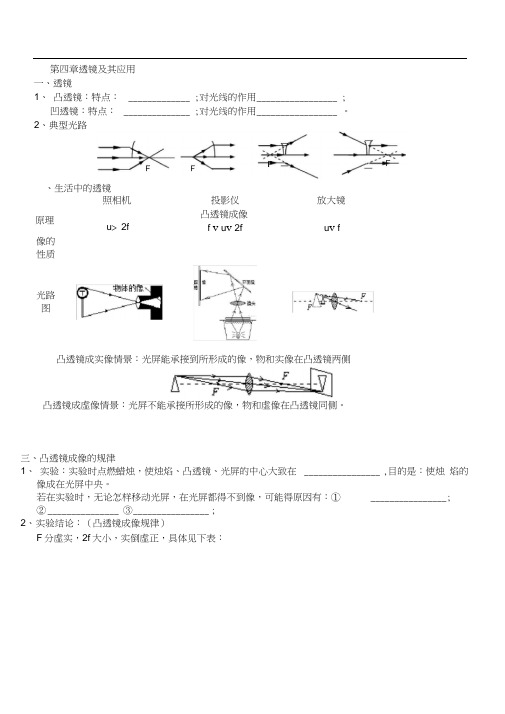

第四章透镜及其应用一、透镜1、凸透镜：特点：_____________ ;对光线的作用_________________ ;凹透镜：特点：______________ ;对光线的作用_________________ 。

2、典型光路、生活中的透镜凸透镜成实像情景：光屏能承接到所形成的像，物和实像在凸透镜两侧凸透镜成虚像情景：光屏不能承接所形成的像，物和虚像在凸透镜同侧。

三、凸透镜成像的规律1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在________________ ,目的是：使烛焰的像成在光屏中央。

若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①________________ ;②_______________ ③________________ ;2、实验结论：（凸透镜成像规律）F分虚实，2f大小，实倒虚正，具体见下表：原理像的性质光路图照相机u> 2f投影仪凸透镜成像f v u v 2f放大镜u v f物距像的性质像距应用倒、正放、缩虚、实u>2ff<u<2fu<f3、对规律的进一步认识：(1)u = f是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。

(2)u = 2f是像放大和缩小的分界点(3)当像距大于物距时成放大的实像(或虚像)，当像距小于物距时成倒立缩小的实像(4)物近像________________物远像___________ 四、眼睛和眼镜1、成像原理：眼球相当于一架_________ 。

晶状体和角膜共同作用相当于一个____________2、近视眼，像成在视网膜的_________ 。

可以戴___________ 矫正。

3、远视眼，像成在视网膜的 ________ 。

可以戴___________ 矫正。

五显微镜和望远镜1、显微镜由__________ 和__________ 成，都是_____________ 。

第四章透镜及其应用典型题1、插入水中的筷子，在水中部分斜看起来向变弯折，装了水的桶底看起来变，都是由于光从射向时发生折射的缘故。

2、站在水池边看水中的鱼，看到的鱼的位置比鱼的实际位置偏，这是由于光的造成的．3、面镜和透镜都能用来成像，但它们的成像原理不同，面镜是根据光的规律成像，而透镜是根据光的规律成像。

4、一束光在玻璃和空气的界面上发生反射和折射时，它们的光路图如图所示，其中________是界面，________侧是玻璃，________是入射光线，________是反射光线，________是折射光线。

5、如图所示，是光在水面的反射、折射情况，NN′为法线，图中反射光线是_______，折射光线是_______，入射角是∠________，折射角是∠_____。

6、一束光线从空气中斜射入某透明介质上，在界面上发生了反射和折射．已知入射光线与界面的夹角是34°，反射光线与折射光线垂直，则反射角为角，折射角为．7、某同学在测量自己的体温时，分别沿A、B、C、D方向(如图)观察读数，其中沿方向观察是正确的．这是因为体温计在设计时应用了．8、用汽枪射击池水中的鱼，为提高命中率，在射击时应瞄准（）A．看到的鱼 B．看到的鱼的上部C．看到的鱼的下部 D．看到的鱼的左边9、如图所示，人眼在A处看见河里B处有一条鱼，若从A处射出一束激光，要使激光能照射到鱼的身上，则激光应向哪一点射出（）A. B点B. B点上方C. B点下方D. B点左方或右方10、如图所示，一束光线斜射人容器中，在O处形成一光斑。

在向容器里逐渐加满水的过程中，光斑将( )A．向左移动后静止B．向右移动后静止C．先向左移动，后向右移动D．仍在原来位置11、小华用透镜会聚太阳光，在处可以点燃火柴；把光源放在凸透镜的处，通过凸透镜后成为一束平行光线．12、关于透镜对光的作用的讨论，正确的是（）A．跟主光轴平行的光线通过凸透镜会聚在焦点上B．凸透镜能使会聚光线提前会聚C．跟主光轴平行的光线通过凹透镜成发散光线D．凹透镜能使会聚光线延后会聚.13、一束光线经过凸透镜折射后，则（）A．一定是平行光束 B．一定是会聚光束 C．一定是发散光束 D．一定你原来靠近主光轴14、某凸透镜正太阳光,将一张白纸放在凸透镜的另一侧逐渐远离透镜,看到的现象是( ) A．白纸上有缩小的光斑,光斑的大小不变 B．白纸上的光斑先变大，再变小C．白纸上的光斑先变小，再变大 D．以上说法都不对15、平行光线经图A4-4所示的中空玻璃砖后将会 （ ）A 、会聚B 、发散C 、仍为平行光D 、无法判断16、如图B4-6所示，虚线框内的一透镜，MN 为透镜的主光轴，O 是透镜光心，a （双箭头）和b(单箭头）是射向透镜的两条光线．已知光线a通过透镜之后与MN 交于P 点，光线b 通过透镜之后与MN 交于Q 点．由图可知，下列说法中正确的是（ ）A 、透镜是凸透镜，距离OP 小于焦距B 、透镜是凸透镜，距离OP 大于焦距C 、透镜是凹透镜，距离OQ 小于焦距D 、透镜是凹透镜，距离OQ 大于焦距17、在图中的方框中画上适当的透镜．18、请画出相应的折射光线或入射光线。

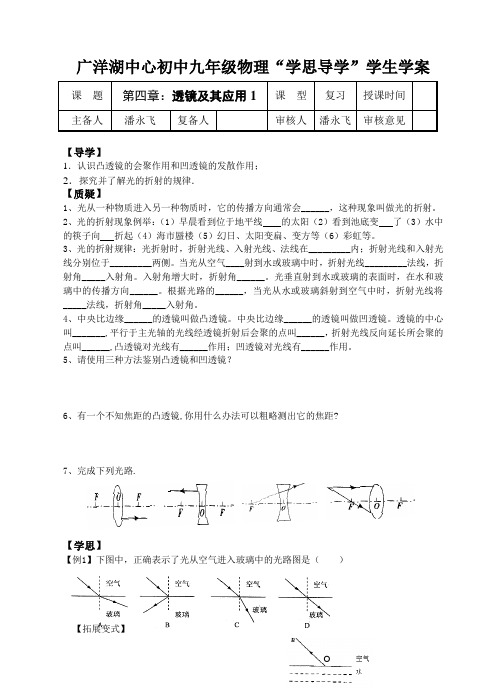

广洋湖中心初中九年级物理“学思导学”学生学案课题第四章：透镜及其应用1课型复习授课时间主备人潘永飞复备人审核人潘永飞审核意见【导学】1．认识凸透镜的会聚作用和凹透镜的发散作用；2．探究并了解光的折射的规律．【质疑】1、光从一种物质进入另一种物质时，它的传播方向通常会______，这种现象叫做光的折射。

2、光的折射现象例举：（1）早晨看到位于地平线的太阳（2）看到池底变了（3）水中的筷子向折起（4）海市蜃楼（5）幻日、太阳变扁、变方等（6）彩虹等。

3、光的折射规律：光折射时，折射光线、入射光线、法线在_________内；折射光线和入射光线分别位于_________两侧。

当光从空气____射到水或玻璃中时，折射光线_________法线，折射角_____入射角。

入射角增大时，折射角______。

光垂直射到水或玻璃的表面时，在水和玻璃中的传播方向______。

根据光路的______，当光从水或玻璃斜射到空气中时，折射光线将_____法线，折射角_____入射角。

4、中央比边缘______的透镜叫做凸透镜。

中央比边缘______的透镜叫做凹透镜。

透镜的中心叫_______,平行于主光轴的光线经透镜折射后会聚的点叫______，折射光线反向延长所会聚的点叫______,凸透镜对光线有______作用；凹透镜对光线有______作用。

5、请使用三种方法鉴别凸透镜和凹透镜？6、有一个不知焦距的凸透镜,你用什么办法可以粗略测出它的焦距?7、完成下列光路.【学思】【例1】下图中，正确表示了光从空气进入玻璃中的光路图是（）【拓展变式】如右图，一束光线从空气斜射到水面时发生反射和 折射，OB 为反射光线，请作出入射光线、法线和大 致的折射光线。

【例2】我们观察到水中的鱼和水中的云，它们形成的原因，前者是由于光的________而形成的________像（虚/实）；后者是由于光的___ _____而形成的 像（虚/实）。

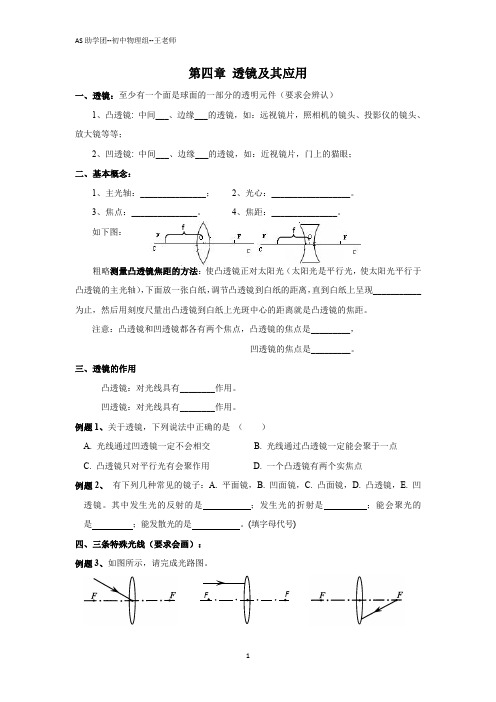

ffFF第四章透镜及其应用一、透镜：至少有一个面是球面的一部分的透明元件（要求会辨认）1、凸透镜:中间___、边缘___的透镜，如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等；2、凹透镜:中间___、边缘___的透镜，如：近视镜片，门上的猫眼；二、基本概念：1、主光轴：_______________；2、光心：__________________。

3、焦点：_______________。

4、焦距：_______________。

如下图：粗略测量凸透镜焦距的方法：使凸透镜正对太阳光（太阳光是平行光，使太阳光平行于凸透镜的主光轴），下面放一张白纸，调节凸透镜到白纸的距离，直到白纸上呈现___________为止，然后用刻度尺量出凸透镜到白纸上光斑中心的距离就是凸透镜的焦距。

注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是_________，凹透镜的焦点是_________。

三、透镜的作用凸透镜：对光线具有________作用。

凹透镜：对光线具有________作用。

例题1、关于透镜，下列说法中正确的是（）A.光线通过凹透镜一定不会相交B.光线通过凸透镜一定能会聚于一点C.凸透镜只对平行光有会聚作用D.一个凸透镜有两个实焦点例题2、有下列几种常见的镜子：A.平面镜，B.凹面镜，C.凸面镜，D.凸透镜，E.凹透镜。

其中发生光的反射的是；发生光的折射是；能会聚光的是；能发散光的是。

(填字母代号)四、三条特殊光线（要求会画）：例题3、如图所示，请完成光路图。

FF F FF FF F例题4、完成下列透镜的光路。

例题5、在下列方框中各画一个合适的透镜，并确定其位置。

五、探究凸透镜的成像规律：器材：凸透镜、光屏、蜡烛、光具座（带刻度尺）口诀：一倍焦距分虚实、二倍焦距分大小；物像同侧虚像正，物像异侧实像倒；一倍外物近像远像变大，一倍内物远像远像变大。

注意事项：“三心共线”：应将蜡烛的焰心、透镜的光心、光屏的中心调整到同一高度上；又叫“三心等高”。

鲁教版（五四学制）2020-2021学年八年级物理上册第四章透镜及其应用题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图是小明探究“凸透镜成像规律”时观察到的现象，下列哪种光学仪器的成像原理与其相同A．投影仪B．照相机C．放大镜D．近视眼镜2．如图是张老师戴上眼镜前和戴上眼镜后观察到远处桌面上试卷字母的情形，由此可以判断出张老师视力存在的问题以及所戴眼镜的镜片类型是A．远视眼凸透镜B．近视眼凹透镜C．远视眼凹透镜D．近视眼凸透镜3．物体放在凸透镜前，在离透镜16cm的光屏上成放大的像，所使用的凸透镜的焦距可能是A．4cm B．8cm C．12cm D．18cm4．光的世界丰富多彩，光学器件在生活中有广泛的应用。

下列说法正确的是（）A．借助放大镜看地图，地图到放大镜的距离应大于一倍焦距B．阳光通过凸透镜可以点燃纸屑，这是由于凸透镜对光线有会聚作用C．照相时，被照相者应站在距镜头一倍焦距和二倍焦距之间D．人在照镜子时，总是靠近去看，因为离镜越近所成的像越大5．关于天文望远镜的说法错误的是A．让更多的光射入到物镜中B．力求把物镜的口径加大C．采用焦距很大的凸透镜作物镜D．增大观察的视角6．小阳同学在做凸透镜成像实验时，观察到在距凸透镜20cm处的光屏上呈现一个放大的像．则此凸透镜的焦距可能为A．5cm B．10cm C．15cm D．25cm7．小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰的缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到（）A．倒立、放大的像B．倒立、缩小的像C．正立、放大的像D．正立、缩小的像8．下列有关透镜的说法中，正确的是A．不论是凸透镜还是凹透镜都是用玻璃等透明材料制成的B．凸透镜对光线起发散作用，凹透镜对光线起会聚作用C．凸透镜有焦点，凹透镜没有焦点D．薄透镜就是凹透镜9．把蜡烛放在距离凸透镜50 cm处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像．那么凸透镜的焦距不可能是A．30cm B．10cm C．20 cm D．5 cm10．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距以内时，人眼观察到烛焰成像的情形是图中的（）A．B．C．D．11．（题文）物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为A．48cm B．38cm C．28cm D．17cm二、实验题12．小明做“探究凸透镜成像规律”实验，让平行光垂直射到透镜时，在光屏上得到一个清晰的点，如图（甲）所示，透镜的焦距为_______cm。

2019一、透镜1对太阳光有____作用，容易引发火灾。

2亮，这个点叫作凸透镜的____。

3．如图所示的四块玻璃制成的透镜中，属于凹透镜的 是 ___ _ 。

对透过的光线有会聚作用的透镜是 （写字母）。

右图是某同学把凸透镜正对着太阳光，在桌面上得到一个亮点F ，并用直尺进 行测量的情况，则凸透镜的焦距是____ cm 。

4．关于凸透镜的三条特殊光线是，通过光心的光线传 播方向___ _；平行主光轴的光线经透 镜折射后____ 焦点；通过焦点的光线经透镜折射后主光轴。

5光会聚于B 点，则该透镜起到____ 作用（填“会聚”或“发散”），是___ _透镜，由此说明，能会聚于一点的透镜____6．要使冰块能会聚太阳光取火，冰块必须磨成A ．三棱镜 B ．凹透镜 C ．砖7 就测出了光斑到凸透镜中心的距离L A.一定小于L B C ．可能小于L ，也可能大于L D 8．下列说法中，不正确的是 ( ) A ．所有通过透镜光心的光线都不会改变方向 B ．平行于主光轴的光线经过透镜后会聚于焦点 C ．光线通过凸透镜的光路是可逆的 D ．光线通过凹透镜的光路是不可逆的9．下列关于凸透镜或凹透镜的光路图中不正确的是10.完成下列光路图二、生活中的透镜1．如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。

摄像头的镜头相当于一个____ 透镜，它的工作原理与___ _（填“照相机”“投影仪”或“放大镜”）相似。

如图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐 （填“靠近”或“远离”）摄像头。

2．小丑鱼颜色艳丽、体型较小，因此水族馆常将它放人球形鱼缸中以便观赏（如图所示）。

球形鱼缸起到了 的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的____（填“实像”或“虚像”）。

3．清晨，草地或树叶上的露珠下面的叶脉看起来比实际大，这是因为露珠相当于____ 镜，我们看到的是___ _、___ 的虚像。
