变频器讲义

  • 格式：doc
  • 大小：55.00 KB
  • 文档页数：8

变频器讲义 一. 电动机及其调速 1) 电动机的分类：直流电动机和交流电动机及其各自的特点。 2) 电动机的调速：直流电动机的调速方式和交流电动机的调速方式简介和性能优缺点比较。 3) 电动机调速和机械调速的区别：电动机可以改变功率，机械调速近似于变压器的功率传递，功率不变，转速和转矩成反比。 二. 工业变频器的分类 1) 通用变频器的定义：把固定的输入电压和频率变换为可调节的电压和频率输出的设备。（VVVF） 2) 变频器的分类： 按原理分：交交直接变频和交直交间接变频； 按控制方式分：U/F，矢量，矩阵等； 按用途分：通用和专用； 三. 通用变频器原理 交直交变频器的基本原理及其构成 变频器内部主体电路：整流部分，中间直流部分，逆变部分和各种保护的构成和功能分析介绍。

四. 以FUJI产FRENIC 5000G11/P11S操作说明书为指导进行功能分析 外部界线及元器件选择：包括空开，接触器，导线等。 各功能指令的详细介绍 五. 实际练习 1) 安全注意事项： 适用于三相感应电动机，不能用于单相电动机或作其它用途； 电源侧应配备断路器或漏电保护断路器； 必须接地； 确定输入输出相数、电压等级、并且不能接错； 制动电阻不能直接接在直流电源正负极之间； 注意各控制端子之间的接线方式； 2) 练习： 基本指令 运行操作 上下限频率之间的关系 外部输出电压的设定 多步练习 程序运行 3) 综合练习： 以考试的9套题为基础练习 试题A、 一台电机3KW，6.39A，50HZ，380V，2极，水泵负载。 控制要求：面板启动，启动频率5HZ，保持时间2秒，加速到25HZ，需要6秒，外部电流信号源4－20mA时，对应25－45HZ,连续调节，最大频率50HZ，0－50HZ对应输出电压0－10V，减速时间10秒，停止频率1Hz，反转禁止，过载保护动作电流1.1 Ie , 动作时限1分钟。

F00----0 H03----1 F01----2 F02-----0 F03----50HZ F04----50HZ F05----380V F06----380V F07----15S F08----10S F09---- >0.1 F10----1 F11----7A F12----1MIN F15----45HZ F16----25HZ F17----80% F18----25HZ F23----5HZ F24----2S F25----1HZ F30 100% P01----2 P02----3KW P03----6.39A H08------1

试题B、 一台电机，3KW，6.39A，50HZ，380V，2极，水泵负载， 控制要求：面板启动，启动频率2HZ，持续时间2秒，加速到22HZ时间6秒，最大频率60HZ，过载保护动作电流1.05 Ie , 动作时限2分钟， 22HZ－50HZ之间由外部电流信号源4－20MA控制连续可调，输出电压0－10V，对应0－50HZ，减速时间12秒，停止频率1HZ，反转禁止。

F00----0 H03----1 F01----2 F02-----0 F03----60HZ F04----50HZ F05----380V F06----380V F07----18S F08----12S F09---- >0.1 F10----1 F11----6.7A F12----2MIN F15----50HZ F16----22HZ F17----73.7% F18----22HZ F23----2HZ F24----2S F25----1HZ F30-----120% P01----2 P02----3KW P03----6.39A H08------1

试题C、 一台电机，3KW，6.39A，50HZ，380V，2极，水泵负载， 控制要求：面板启动，启动频率1HZ，持续时间2秒，加速到26HZ时间5秒，最大频率55HZ，过载保护动作电流1.0Ie , 动作时限2.5分钟， 26HZ－50HZ之间由外部电压信号源0—10V控制连续可调，输出电压0－10V，对应0－50HZ，，停止频率1HZ，反转禁止。

F00----0 H03----1 F01----1 F02-----0 F03----55HZ F04----50HZ F05----380V F06----380V F07----11S F09---- >0.1 F10----1 F11----6.45A F12----2.5MIN F15----50HZ F16----26HZ F17----82.7% F18----26HZ F23----1HZ F24----2S F25----1HZ F30-----110% P01----2 P02----3KW P03----6.39A H08------1

试题D、 一台电机，3KW，6.39A，50HZ，380V，2极，风机负载， 要求：面板启动，启动频率1HZ，持续时间2秒，加速到26HZ时间5秒，最大频率55HZ，过载保护动作电流1.2 Ie , 动作时限3分钟， 26HZ－50HZ之间由外部电流信号源4—20mA控制连续可调，输出电压0－10V，对应0－50HZ，，停止频率1HZ。

F00----0 H03----1 F01----2 F02-----0 F03----55HZ F04----50HZ F05----380V F06----380V F07----11S F09---- >0.1 F10----1 F11----7.67A

F12----3MIN F15----50HZ F16----26HZ F17----82.7%

F18----26HZ F23----1HZ F24----2S F25----1HZ F30-----110% P01----2 P02----3KW P03----6.39A

试题E、 一台电机，3KW，6.39A，50HZ，380V，2极，风机负载， 要求：面板启动，启动频率2HZ，持续时间1秒，加速到30HZ时间5秒，最大频率56HZ，过载保护动作电流1.2 Ie , 动作时限3分钟， 30HZ－50HZ之间由外部电流信号源4—20mA控制连续可调，输出电压0－10V，对应0－50HZ，，停止频率0.5HZ。减速与加速时间相同。

F00----0 H03----1 F01----2 F02-----0 F03----56HZ F04----50HZ F05----380V F06----380V F07----10S F08------10S F09---- >0.1 F10----1 F11----7.67A F12----3MIN F15----50HZ F16----30HZ F17----76.9% F18----30HZ F23----2HZ F24----1S F25----0.5HZ F30-----112% P01----2 P02----3KW P03----6.39A

试题F、 一台电机，3KW，6.39A，50HZ，380V，2极，风机负载， 要求：面板启动，启动频率2HZ，持续时间5秒，加速到30HZ时间6秒，最大频率60HZ，过载保护动作电流1.2 Ie , 动作时限3分钟， 30HZ－50HZ之间由外部电压信号源0—10V控制连续可调，输出电压0－10V，对应0－50HZ，，停止频率0.5HZ。减速12秒。

F00----0 H03----1 F01----1 F02-----0 F03----60HZ F04----50HZ F05----380V F06----380V F07----12.85S F08------12S F09---- >0.1 F10----1 F11----7.67A F12----3MIN F15----50HZ F16----30HZ F17----66.7% F18----30HZ F23----2HZ F24----5S F25----0.5HZ F30-----120% P01----2 P02----3KW P03----6.39A

试题G、 一台电机，3KW，6.39A，50HZ，380V，2极，风机负载， 要求：面板启动，启动频率2HZ，持续时间3秒，加速到30HZ时间6秒，最大频率56HZ，过载保护动作电流1.2 Ie , 动作时限3分钟， 30HZ－50HZ之间由外部电流信号源4—20mA控制连续可调，输出电压0－10V，对应0－50HZ，，停止频率0.5HZ。减速与加速时间相同。反转禁止。

F00----0 H03----1 F01----2 F02-----0 F03----56HZ F04----50HZ F05----380V F06----380V F07----12S F08------12S F09---- >0.1 F10----1 F11----7.67A F12----3MIN F15----50HZ F16----30HZ F17----76.9% F18----30HZ F23----2HZ F24----3S F25----0.5HZ F30-----112% P01----2 P02----3KW P03----6.39A H08-----1

试题H、 一台电机，3KW，6.39A，50HZ，380V，2极，风机负载， 控制要求：面板启动，启动频率2HZ，持续时间5秒，加速到30HZ时间6秒，最大频率60HZ，过载保护动作电流1.2Ie , 动作时限3分钟， 30HZ－50HZ之间由外部电压信号源0—10V控制连续可调，输出电压0－10V，对应0－50HZ，，停止频率0.5HZ，从35HZ减到15HZ用时4秒。

合集下载

变频器应用技术讲义及实验指导书word精品文档73页

变频器应用技术讲义及实验指导书word精品文档73页

第1章变频调速基础1.1各种调速方法简介电力电子技术的发展开始于上世纪初汞弧整流器的发明。

真正的革命开始于1956年贝尔实验室发明的晶闸管，1958年通用电气公司推出了商品化产品。

经过40多年的发展，电力电子技术已经成为一门多学科的边缘技术，包含整流电路、电力半导体器件、计算机技术、控制理论以及集成电路等。

从调速的工作情况来看，可分为三大类，一类是机械调速，第二类是联轴节的变速，第三类是电气调速，主要是电动机的调速。

一．机械调速机械式调速是采用机械式动力源来调节传动速度，也是最古老的一种调速方法。

其典型方式如下：蒸气机调速具有起动转矩大、调速及反转容易等优点；缺点是热效率低，单位输出的重量(功率)大。

所以，中小功率已被内燃机和电动机取代，大功率改为气轮机或电动机。

气轮机的优点是能量转换效率高，容易获得高速等；缺点是需用锅炉和大的附属设备，先逐步被变速联轴节和调速电动机所取代。

使用汽油等的内燃机主要用在汽车、船舶等交通领域，不需要电源。

二．联轴节变速联轴节变速是在以定速运转的电动机轴上装设可调速的联轴节，用于改变负载装置的输入转速，其典型代表如下：变间距带轮调速主要是利用带与皮带轮的接触面摩擦力传递动力，调节轴的带与带轮间距、改变等效直径比进行调速，调速比为1：3~1：6。

这种调速响应性及精度差。

液力式变速机是利用改变液量来改变输出轴的转速，容易实现无级调速，比机械式调速平稳。

电磁转差离合器是调节励磁电流控制速度与转矩特性。

但总效率低，转筒需要冷却，不能产生制动力矩。

电气调速按调速性能分，有普通型和高性能调速型，按提供的电能类型，可分为直流调速和交流调速；而交流调速还可以再分类。

目前国内生产的电气和机械调速的各种设备主要有：变极调速电机、电磁调速电机及其调速装置、串级调速、变频调速装置及变频调速电机、直流调速装置及直流调速电机、调速液力偶合器、调速离合器、开关磁阻电机、微型电子调速电机、力矩电机等类型。

2019变频器讲义-PPT课件

2019变频器讲义-PPT课件


胜利石油管理局高级人才培训中心 中共胜利石油管理局委员会党校
2.交—直—交变频器
• 先把频率固定的交流电整流成直流电，在把直 流电逆变成频率连续可调的三相交流电。在这 类装置中，用不控整流，则输入功率因数不变 ；用PWM逆变，则输出谐波可以减少。其减小 谐波的程度取决于的PWM开关频率,采用PMOS-FET或IGBT时,开关频率可达20KHz以上， 输出波形已经非常接近正弦波，因而又称之为 正弦脉宽调制（SPWM）逆变器。。交-直-交 变频器调速范围宽，低频可以从几赫（甚至零 点几赫）开始，高频可达几百赫兹，是目前通 用变频器经常采用的一种装置形式。
二.变频调速的发展概况
• 1、直流调速的主要缺点
• 1）直流电动机的结构复杂,需定期更换电刷和换向器,维护保养 困难,寿命较短。 • 2）由于直流电动机存在换向火花,难以应用于有易燃易爆气体的 恶劣环境。 • 3）换向器的换向能力限制了电机的容量和速度，难以制造大容 量、高转速的直流电机直电动机的极限容量一般只能做到1215MW。 • 4）全部输入功率都通过换向器输入电枢,电机效率低,由于转子 散热条件差,冷却费用高。 • 5）为改善换向性能，直流电机的转子短粗，导致其转动惯量较 大，影响其动态性能。 • 6）直流调速系统结构复杂、可靠性低、使用维护比较困难。
胜利石油管理局高级人才培训中心 中共胜利石油管理局委员会党校
二、变频技术的发展概况
• 2）.通用变频器使用的功率器件不断更新 换代 • 3）.通用变频器控制元件运行速度和可靠 性提高,成本降低：
* 从英国的初级集成电路HEF4752（1KHZ）发展到 ASIC专用集成电路（德国IAM 生产的VECON ， 50KHZ）； *现在使用的精简指令集计算机RISC工作速度：100 次/S，时钟频率和运算速度大大提高。
变频器基础知识培训课件

变频器基础知识培训课件

变频器基础知识培训课件目录一、变频器概述 (2)1.1 变频器的定义 (2)1.2 变频器的发展历程 (3)1.3 变频器在现代工业中的应用 (4)二、变频器工作原理 (5)2.1 交流变频器的基本原理 (6)2.2 变频器主电路分析 (8)2.3 变频器控制电路分析 (9)三、变频器主要参数 (10)3.1 输入输出参数 (11)3.2 功率与效率 (12)3.3 保护功能参数 (13)四、变频器选型与配置 (14)4.1 变频器选型原则 (16)4.2 变频器配置方法 (17)4.3 变频器安装与接线 (17)五、变频器操作与调试 (18)5.1 变频器基本操作步骤 (20)5.2 变频器参数设置 (21)5.3 变频器调试方法 (22)六、变频器常见故障及处理 (23)6.1 变频器故障诊断 (24)6.2 常见故障现象与处理 (25)6.3 故障排除案例分析 (26)七、变频器维护与保养 (27)7.1 变频器日常维护 (28)7.2 变频器定期检查 (29)7.3 变频器故障预防措施 (29)八、变频器高级应用 (30)8.1 变频器与PLC的结合 (31)8.2 变频器与变频器通信 (32)8.3 变频器在节能中的应用 (33)九、总结与展望 (35)9.1 变频器技术发展趋势 (36)9.2 变频器在工业自动化中的重要性 (37)9.3 培训总结与学员反馈 (38)一、变频器概述变频器，全称是交流变频调速器，是一种将固定频率的交流电源转换为可调频率的交流电源的电力调节装置。

其主要功能是对电动机的转速进行调节，以满足不同负载和工作环境的需求。

变频器的工作原理主要基于电力电子技术，通过改变输入电源的频率和电压，实现对电动机转速的调节。

变频器主要由以下几个部分组成：矢量控制变频器：具有较高的调速精度和动态性能，适用于对调速精度要求较高的场合；VF控制变频器：结构简单，成本较低，适用于对调速精度要求不高的场合；直接转矩控制变频器：具有较好的动态性能和抗干扰能力，适用于对调速性能要求较高的场合。

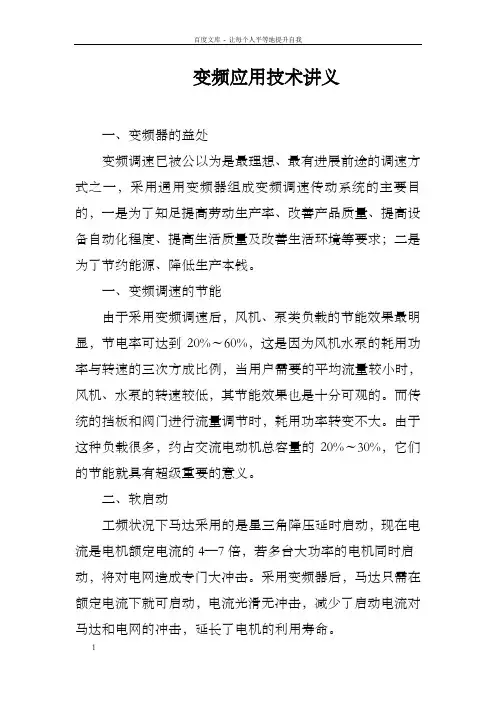

变频技术讲义
