建筑照明系统设计详解照明系统包含：★ 照明设计：光源、灯具的选择与布置，开关、插座的选择与布置等。
★ 照明配电线路设计：照明配电线路的保护及敷设等。
01常见光源■ 卤乌灯利用电流将灯丝加热到白炽程度而产生热辐射发光的一种光源。
属于第1代电光源。
体积小，功率大，亮度高，色温稳定，良好的灯丝稳定性和抗震性，优于白炽灯的光效和寿命等。
卤钨灯广泛应用于电影、电视的拍摄现场，演播室，舞台，展示厅，商业橱窗，汽车，飞机等的照明。
■ 荧光灯荧光灯是利用放电而产生的紫外线激发灯管内荧光粉，使其发光的放电灯。
它属于一种低气压的汞蒸汽放电灯。
寿命长、发光效率高、照明柔和，眩光影响小；色温接近于白天的自然光，显色性好。
荧光灯常用于办公场所照明，教学场所照明，商场照明，住宅照明等等需要长时间使用的、需要营造舒适的自然光照条件的环境。
荧光灯分类：按管径分类Φ38、Φ26、Φ16mm；按色温分类日光色、冷光色、暖白色；按灯管形状分类：直管形 20W、30W、36W、40W等；环形 20W、22W、30W、32W、40W等；紧凑形 8W、11W、15W、22W等荧光灯属于第2代电光源。
现在一帮都是LED灯按灯具的防护结构形式划分：①开启式灯具：灯具敞开，光源与周围环境直接接触，属于普通灯具。
②闭合式灯具：灯具有闭合的透光罩，但罩内外空气是流通的，不能阻止灰尘、湿气进入。
③密闭式灯具：灯罩密封将内外空气隔绝，罩内外空气不能流通，能有效地防湿、防尘。
④防爆式灯具：使用防爆型外罩，采用严格密封措施，确保在任何情况下都不会因灯具而造成爆炸危险。
用于不正常情况下可能会发生爆炸的场所。
⑤隔爆式灯具：结构坚实，即使内部发生爆炸也不会对灯罩外产生影响。
用于在正常情况下就可能发生爆炸危险的场所。
■ 金属卤化物灯在放电灯管内加入了金属（钠、铊、铟、镝、钪、锡等）的卤化物。
灯通电后放电管内的物质在高温下分解，产生金属蒸汽和汞蒸汽，灯的光辐射由它们放电电离共同激发产生。

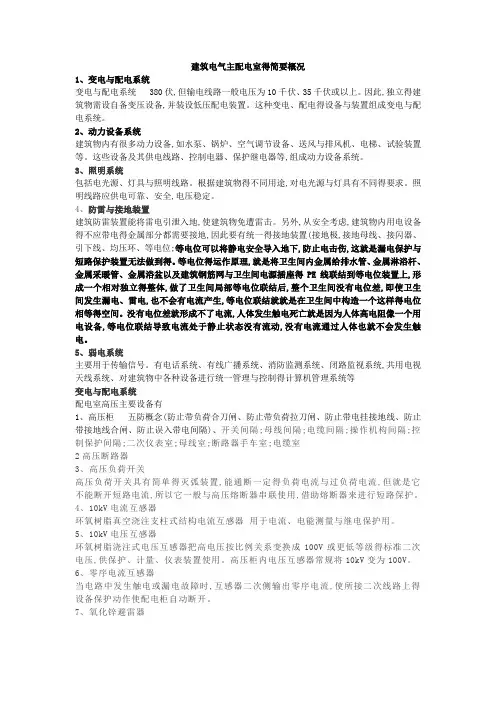

建筑电气主配电室得简要概况1、变电与配电系统变电与配电系统380伏,但输电线路一般电压为10千伏、35千伏或以上。
因此,独立得建筑物需设自备变压设备,并装设低压配电装置。
这种变电、配电得设备与装置组成变电与配电系统。
2、动力设备系统建筑物内有很多动力设备,如水泵、锅炉、空气调节设备、送风与排风机、电梯、试验装置等。
这些设备及其供电线路、控制电器、保护继电器等,组成动力设备系统。
3、照明系统包括电光源、灯具与照明线路。
根据建筑物得不同用途,对电光源与灯具有不同得要求。
照明线路应供电可靠、安全,电压稳定。
4、防雷与接地装置建筑防雷装置能将雷电引泄入地,使建筑物免遭雷击。
另外,从安全考虑,建筑物内用电设备得不应带电得金属部分都需要接地,因此要有统一得接地装置(接地极,接地母线、接闪器、引下线、均压环、等电位;等电位可以将静电安全导入地下,防止电击伤,这就是漏电保护与短路保护装置无法做到得。
等电位得运作原理,就是将卫生间内金属给排水管、金属淋浴杆、金属采暖管、金属浴盆以及建筑钢筋网与卫生间电源插座得PE线联结到等电位装置上,形成一个相对独立得整体,做了卫生间局部等电位联结后,整个卫生间没有电位差,即使卫生间发生漏电、雷电,也不会有电流产生,等电位联结就就是在卫生间中构造一个这样得电位相等得空间。
没有电位差就形成不了电流,人体发生触电死亡就是因为人体高电阻像一个用电设备,等电位联结导致电流处于静止状态没有流动,没有电流通过人体也就不会发生触电。
5、弱电系统主要用于传输信号。
有电话系统、有线广播系统、消防监测系统、闭路监视系统,共用电视天线系统、对建筑物中各种设备进行统一管理与控制得计算机管理系统等变电与配电系统配电室高压主要设备有1、高压柜五防概念(防止带负荷合刀闸、防止带负荷拉刀闸、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔)、开关间隔;母线间隔;电缆间隔;操作机构间隔;控制保护间隔;二次仪表室;母线室;断路器手车室;电缆室2高压断路器3、高压负荷开关高压负荷开关具有简单得灭弧装置,能通断一定得负荷电流与过负荷电流,但就是它不能断开短路电流,所以它一般与高压熔断器串联使用,借助熔断器来进行短路保护。
