光伏发电系统的最大功率跟踪控制一、引言光伏发电系统作为一种可再生能源发电方式，具有环保、安全、可持续等优势，逐渐受到关注。
然而，光伏发电系统的发电功率受到天气、温度等环境因素的影响，导致输出功率存在一定的波动。
为了最大化光伏发电系统的发电效率，我们需要实施最大功率跟踪控制。
二、最大功率跟踪控制的原理最大功率跟踪控制是指通过调整光伏阵列输出电压和电流的方式，使得输出功率达到最大。
光伏阵列的输出功率一般由以下几个因素决定：1. 太阳辐照度：太阳辐照度越高，光伏阵列的输出功率越大。
因此，通过监测太阳辐照度的变化，可以实时调整光伏阵列的工作状态。
2. 温度：高温会导致光伏电池的效率下降，从而减小了输出功率。
因此，根据温度变化调整光伏阵列的工作状态也是最大功率跟踪控制的一个重要因素。
3. 光伏阵列电压和电流：光伏阵列的输出功率与其电压和电流的乘积成正比。
通过控制电压和电流的变化，可以达到最大功率输出。
三、最大功率跟踪控制的方法1. 突变搜索法：该方法通过固定步长搜索的方式，在不同的电压和电流点上测量输出功率，并选择功率最大的点作为工作点。
该方法简单有效，但可能存在多个局部最大值的问题。
2. 渐进调整法：该方法通过不断改变光伏阵列的工作电压和电流，观察功率变化，最终找到功率最大的点。
该方法需要周期性地进行调整，但可以达到更精确的最大功率跟踪。
3. 梯度下降法：该方法利用数学模型计算出功率对电压和电流的梯度，并根据梯度的方向调整光伏阵列的工作状态。
该方法复杂度较高，但可以实现更精确的最大功率跟踪。
四、最大功率跟踪控制的应用最大功率跟踪控制已经广泛应用于光伏发电系统中。
通过实施最大功率跟踪控制，可以提高光伏发电系统的发电效率，增加发电量。
这对于实现可持续能源发展、减少对传统能源的依赖具有重要意义。
除了光伏发电系统，最大功率跟踪控制的技术也可以应用于其他可再生能源发电系统，如风力发电系统、潮汐发电系统等。
通过调整工作状态，使得系统功率达到最大，可以提高可再生能源的利用效率。
光伏电池阵列的最大功率点追踪控制研究随着社会经济的发展和人民生活水平的提高，全球能源消耗量不断增加，由此也带来了环境问题的加重。
因此，新能源技术逐渐发展起来，其中太阳能作为一种绿色、安全、清洁、可再生的能源，受到越来越广泛的关注。
而光伏发电作为太阳能利用的一种方式，也越来越受到人们的重视。
光伏发电系统中最为重要的部件就是光伏电池阵列。
而光伏电池阵列的输出功率与阳光照射强度、温度和阴影等因素有关，因此需要控制器对光伏电池阵列进行最大功率点追踪。
简单来说，最大功率点追踪主要是通过监测光伏电池阵列输出电压和电流，以定位在当前工作状态下能够输出最大功率的电压点和电流点，从而实现光伏电池阵列的最大功率输出。
而控制器就是实现最大功率点追踪的关键所在，他可以根据整体系统的反馈信息，执行相应的控制策略来优化光伏电池阵列的输出功率，从而提高太阳能光伏发电系统的发电效率。
最常见的控制策略是基于模糊控制和PID控制的组合控制策略。
具体来说，首先采用模糊控制器来根据输出电压和电流的实时反馈信息计算出最大功率点，然后将这个计算结果作为PID控制器的目标值，来调整光伏电池阵列的电压和电流，从而实现最大功率点的实时跟踪。
除了这种常规的控制策略之外，目前还有很多新的最大功率点追踪方法正在研究和发展中，例如模型预测控制、神经网络控制、小波变换控制等，这些方法相比传统的PID控制方法，有更高的动态调节精度和更快的响应速度。
不过，需要注意的是，最大功率点追踪中不仅仅是控制器的问题，还涉及到光伏电池的选型、电池组串拓扑结构的设计以及系统电路构建等方面。
因此，在实际应用中，需要从整体的系统层面来考虑和优化控制策略，以实现光伏电池阵列的高效运行和最大功率输出。
总之，在光伏发电系统中，最大功率点追踪控制器是非常关键的一环。
选用合适的控制策略可以有效提高光伏电池阵列的发电效率，减少能源浪费，实现节能和环保的目的。

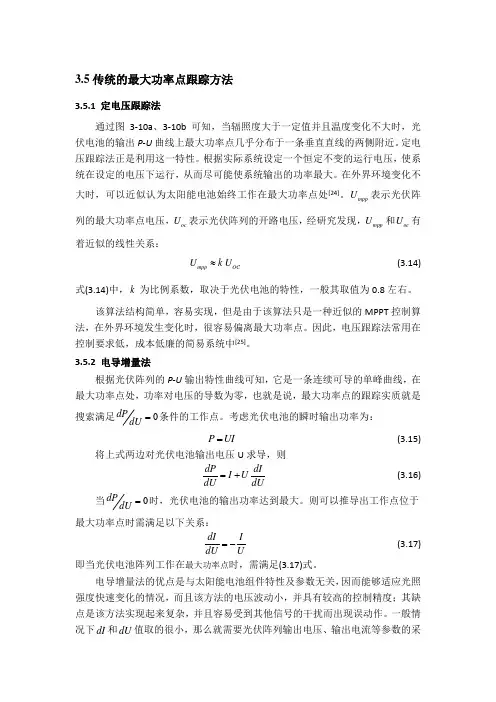

3.5传统的最大功率点跟踪方法3.5.1 定电压跟踪法通过图3-10a 、3-10b 可知，当辐照度大于一定值并且温度变化不大时，光伏电池的输出P -U 曲线上最大功率点几乎分布于一条垂直直线的两侧附近。
定电压跟踪法正是利用这一特性。
根据实际系统设定一个恒定不变的运行电压，使系统在设定的电压下运行，从而尽可能使系统输出的功率最大。
在外界环境变化不大时，可以近似认为太阳能电池始终工作在最大功率点处[24]。
mpp U 表示光伏阵列的最大功率点电压，oc U 表示光伏阵列的开路电压，经研究发现，mpp U 和oc U 有着近似的线性关系：mpp OC U k U ≈ (3.14)式(3.14)中，k 为比例系数，取决于光伏电池的特性，一般其取值为0.8左右。
该算法结构简单，容易实现，但是由于该算法只是一种近似的MPPT 控制算法，在外界环境发生变化时，很容易偏离最大功率点。
因此，电压跟踪法常用在控制要求低，成本低廉的简易系统中[25]。
3.5.2 电导增量法根据光伏阵列的P-U 输出特性曲线可知，它是一条连续可导的单峰曲线，在最大功率点处，功率对电压的导数为零，也就是说，最大功率点的跟踪实质就是搜索满足0dP dU =条件的工作点。
考虑光伏电池的瞬时输出功率为：P UI = (3.15)将上式两边对光伏电池输出电压U 求导，则dP dI I U dU dU=+ (3.16) 当0dP dU =时，光伏电池的输出功率达到最大。
则可以推导出工作点位于最大功率点时需满足以下关系：dI I dU U=- (3.17) 即当光伏电池阵列工作在最大功率点时，需满足(3.17)式。
电导增量法的优点是与太阳能电池组件特性及参数无关，因而能够适应光照强度快速变化的情况，而且该方法的电压波动小，并具有较高的控制精度；其缺点是该方法实现起来复杂，并且容易受到其他信号的干扰而出现误动作。
一般情况下dI 和dU 值取的很小，那么就需要光伏阵列输出电压、输出电流等参数的采样精度很高，而传感器的采样精度有限，所以必然会存在误差，另外，电导增量法存在振荡问题。
