氧化锆陶瓷讲义的制备

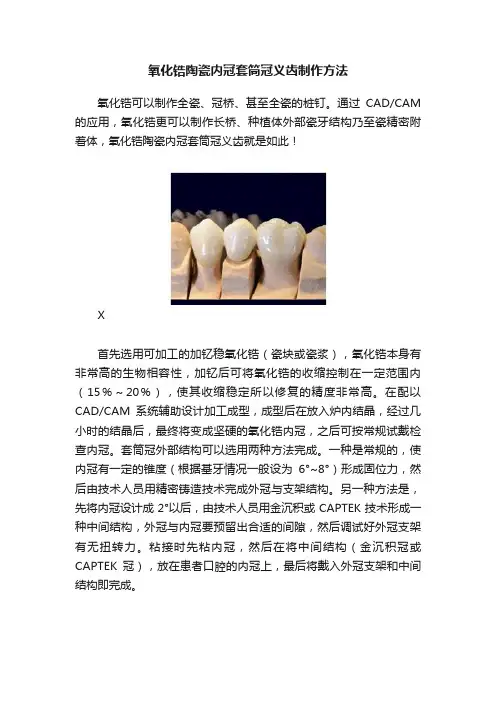

氧化锆陶瓷内冠套筒冠义齿制作方法
氧化锆可以制作全瓷、冠桥、甚至全瓷的桩钉。

通过CAD/CAM 的应用，氧化锆更可以制作长桥、种植体外部瓷牙结构乃至瓷精密附着体，氧化锆陶瓷内冠套筒冠义齿就是如此！
X
首先选用可加工的加钇稳氧化锆（瓷块或瓷浆），氧化锆本身有非常高的生物相容性，加钇后可将氧化锆的收缩控制在一定范围内（15％～20％），使其收缩稳定所以修复的精度非常高。

在配以CAD/CAM系统辅助设计加工成型，成型后在放入炉内结晶，经过几小时的结晶后，最终将变成坚硬的氧化锆内冠，之后可按常规试戴检查内冠。

套筒冠外部结构可以选用两种方法完成。

一种是常规的，使内冠有一定的锥度（根据基牙情况一般设为6°~8°）形成固位力，然后由技术人员用精密铸造技术完成外冠与支架结构。

另一种方法是，先将内冠设计成2°以后，由技术人员用金沉积或CAPTEK技术形成一种中间结构，外冠与内冠要预留出合适的间隙，然后调试好外冠支架有无扭转力。

粘接时先粘内冠，然后在将中间结构（金沉积冠或CAPTEK冠），放在患者口腔的内冠上，最后将戴入外冠支架和中间结构即完成。

氧化锆陶瓷生产工艺目录一、概述 (2)二、氧化锆陶瓷的特征 (2)三、氧化锆陶瓷的应用 (3)四、普通氧化锆陶瓷产品制备工艺 (4)五、氧化锆陶瓷产品注塑件制备工艺 (10)六、氧化锆陶瓷优势 (12)一、概述氧化锆陶瓷呈白色，含杂质时呈黄色或灰色，一般含有HfO2，不易分离。

在常压下纯ZrO2共有三种晶态。

■ 低温型单斜晶（m-ZrO2）■ 中温型四方晶（t-ZrO2）■ 高温型立方晶（c-ZrO2）上述三种晶型存在于不同的温度范围，并存在如下相互转化关系：二、氧化锆陶瓷的特征高熔点氧化锆的熔点为：2715℃，可作为高温耐火材料硬度大、耐磨性好按莫氏硬度：蓝宝石>氧化锆陶瓷>康宁玻璃>铝镁合金>钢化玻璃>聚碳酸酯强度、韧性大氧化锆的强度可达：1500MPa热导率和膨胀系数低在常见陶瓷材料中，其热导率最低（1.6-2.03W/(m.k)）,热膨胀系数与金属接近。

电学性能好氧化锆的介电常数是蓝宝石的3倍，信号更灵敏。

三、氧化锆陶瓷的应用氧化锆陶瓷广泛运用于3C电子、光通讯、智能穿戴、生物医用、珠宝首饰、日常生活、耐火材料等领域。

四、普通氧化锆陶瓷产品制备工艺一般生产制备流程（一）、氧化锆陶瓷粉体的制备微晶陶瓷是一种通过加热玻璃晶化能得到一种含有大量微晶相和少量玻璃相的复合固体材料。

微晶锆系陶瓷简称为微晶锆，具有耐磨、耐腐蚀、高强高韧等性质。

微晶锆陶瓷粉体的质量要求如下：1、粒度分布是正态分布，分级精度要高；2、颗粒形状接近圆形，颗粒强度高，应力均匀；3、分散性要好，无团聚或很少团聚；4、纯度要高有害杂质的含量要尽可能低。

（二）、将氧化锆陶瓷粉体加工成型：目前工艺上主要有下面四种加工成型方法：1、注射成型注射成型是通过在粉体中添加流动助剂，充模得到所需形状胚体。

主要生产外形复杂，尺寸精确或带嵌件的小型精密陶瓷件。

2、模压成型模压成型是将经过造粒、流动性好、粒配合适的粉料，装入磨具内，通过压机的柱塞施加外力使粉料制成一定形状的胚体。

二氧化锆陶瓷的制备及性能分析二氧化锆陶瓷（ZrO2）是一种重要的结构材料，具有高温稳定性、优异的机械性能和优良的化学稳定性，因此在许多应用领域具有广泛的应用前景，如热障涂层、高温结构材料、生物医学材料等。

本文将介绍二氧化锆陶瓷的制备方法以及其性能分析。

二氧化锆陶瓷的制备方法主要包括固相反应法、水热法和溶胶-凝胶法等。

固相反应法是最常用的方法之一，其步骤主要包括将适当比例的锆粉和稳定剂混合、研磨混合均匀之后，在高温（约1300-1600℃）下烧结获得锆粉颗粒之间的结合，形成致密的二氧化锆陶瓷。

水热法则是通过在高温高压的水环境下，将锆盐溶解于水中，经过一系列的化学反应形成二氧化锆的纳米粒子，并在特定的条件下，通过后续的热处理制备得到二氧化锆陶瓷。

溶胶-凝胶法是一种常用的制备纳米颗粒的方法，通过将锆酸醋酸盐等无机盐溶解于溶剂中，得到溶胶，然后通过控制其凝胶过程形成凝胶，最后经过热处理获得二氧化锆陶瓷。

二氧化锆陶瓷的性能分析主要包括物理性能、力学性能和化学性能等。

物理性能主要包括晶体结构和晶型、晶粒大小和分布、密度等。

力学性能主要包括抗压强度、弹性模量和硬度等。

化学性能主要包括化学稳定性和生物相容性等。

在物理性能方面，二氧化锆陶瓷具有良好的热稳定性和机械稳定性，其晶体结构为立方相或四方相，晶粒通常在纳米级别，有利于提高材料的力学性能和化学稳定性。

在力学性能方面，二氧化锆陶瓷具有高抗压强度和硬度，其抗压强度通常在1000-2000MPa之间，硬度在8-12GPa之间。

这使得它适用于各种高强度和高温环境下的应用。

在化学性能方面，二氧化锆陶瓷具有较好的化学稳定性和生物相容性，能够在酸碱环境和生物体内保持稳定。

这使得它在生物医学领域有着广泛的应用，如人工关节、骨修复材料等。

综上所述，二氧化锆陶瓷具有优异的物理性能、力学性能和化学性能，制备方法多样，可以通过调控工艺参数和添加适宜的添加剂来改善其性能。

随着科学技术的进步，二氧化锆陶瓷在材料科学和工程领域的应用前景将更加广阔。

氧化锆陶瓷制作工艺流程
1. 原料准备
- 选择高纯度氧化锆粉末作为主要原料
- 添加适量的助剂和稳定剂,如氧化钇、氧化铈等
2. 球磨混合
- 将原料放入球磨罐中,加入适量溶剂(水或有机溶剂) - 使用氧化锆或锆英砂球磨混合原料,获得均匀的浆料
3. 成型
- 常用成型方法有压片、注浆铸型、挤塑等
- 压片成型适用于制作简单形状的氧化锆陶瓷
- 注浆铸型适用于制作复杂形状的氧化锆陶瓷
4. 干燥
- 将成型后的氧化锆坯体在适当温度下干燥
- 去除残留溶剂,避免后续烧结时气孔形成
5. 预烧结
- 在800-1200℃温度范围内进行预烧结
- 提高氧化锆坯体的机械强度,便于后续操作
6. 机加工(可选)
- 对预烧结后的氧化锆陶瓷进行机械加工
- 获得所需的形状和尺寸
7. 终烧结
- 在1400-1700℃高温下进行终烧结
- 氧化锆陶瓷致密化,获得高强度和耐磨性
8. 检测和后处理
- 检测氧化锆陶瓷的密度、强度、韧性等性能
- 根据需要进行抛光、镶嵌等后处理
以上是氧化锆陶瓷的基本制作工艺流程,实际生产中可能会根据具体产品要求对工艺进行适当调整和优化。

溶胶-凝胶法制备氧化锆陶瓷膜的工艺研究
溶胶-凝胶法是一种常用的制备陶瓷膜的方法，本文将介绍溶胶-凝胶法制备氧化锆陶
瓷膜的工艺研究。

氧化锆是一种具有良好化学稳定性和热稳定性的陶瓷材料，广泛应用于催化剂、传感
器和膜分离等领域。

制备氧化锆陶瓷膜的方法有很多，其中溶胶-凝胶法是一种较为简便、经济且易于控制的方法。

溶胶-凝胶法制备氧化锆陶瓷膜的工艺步骤主要包括溶胶制备、膜基材料制备、膜形成、热处理和表征等。

制备溶胶。

溶胶是由溶解氧化锆前驱体于溶剂中得到的胶体溶液，其中氧化锆前驱体
可以选择氯化锆、硝酸锆等。

通过调节前驱体的浓度和溶剂的种类、比例等，可以控制溶
胶的黏稠度和粒径分布。

制备膜基材料。

膜基材料是用来承载溶胶并形成陶瓷膜的基础材料。

常用的膜基材料
有玻璃、陶瓷等。

制备膜基材料的过程包括表面处理、制备均匀的基底等。

然后，膜形成。

将膜基材料浸入溶胶中，通过浸渍、旋涂、喷涂等方法，将溶胶均匀
地沉积到膜基材料表面。

膜形成的过程中应注意控制溶胶的浓度和溶剂的挥发速率，以及
控制浸渍时间和温度等因素，以获得均匀且致密的溶胶膜。

接着，进行热处理。

热处理是制备氧化锆陶瓷膜的重要步骤之一，通过控制热处理的
温度、时间和气氛，可以使溶胶中的锆离子进行聚集和聚合反应，形成致密的氧化锆晶体
结构。

进行膜的表征。

膜的表征可以通过扫描电子显微镜(SEM)、X射线衍射(XRD)等技术手
段来观察膜的表面形貌和结晶情况，从而评价溶胶-凝胶法制备氧化锆陶瓷膜的性能。

氧化锆陶瓷工艺流程
氧化锆陶瓷工艺流程一般包括以下几个步骤：
1. 原料称重：按照配方比例，将氧化锆粉末和其他添加剂进行称重。

2. 混合均匀：将称重好的原料放入球磨机中进行混合均匀，以确保各种原料充分混合。

3. 粉末制备：将混合均匀后的原料放入振荡研磨机中进行研磨，使其粒度更细、得到更均匀的粉末。

4. 成型：将研磨好的氧化锆粉末通过注塑或压制的方式进行成型，制成所需的坯体。

5. 脱模和干燥：将成型的坯体脱模，使其保持一定的形状，然后进行干燥，去除坯体中的水分。

6. 烧结：将干燥的坯体放入烧结炉中，进行烧结处理。

在高温下，氧化锆粉末会发生烧结反应，形成致密的结晶陶瓷。

7. 精加工：烧结后的氧化锆陶瓷坯体进行精加工，包括修整表面、钻孔、研磨、抛光等工艺。

8. 检测和包装：对精加工后的氧化锆陶瓷产品进行检测，确保产品符合要求。

然后进行包装，以便运输和销售。

以上是常见的氧化锆陶瓷工艺流程，不同厂家或应用领域可能会有所差异。

此外，氧化锆陶瓷的工艺流程还包括原料筛选、烧结曲线设计、坯体预烧等步骤，具体流程可能会根据具体需求进行调整。

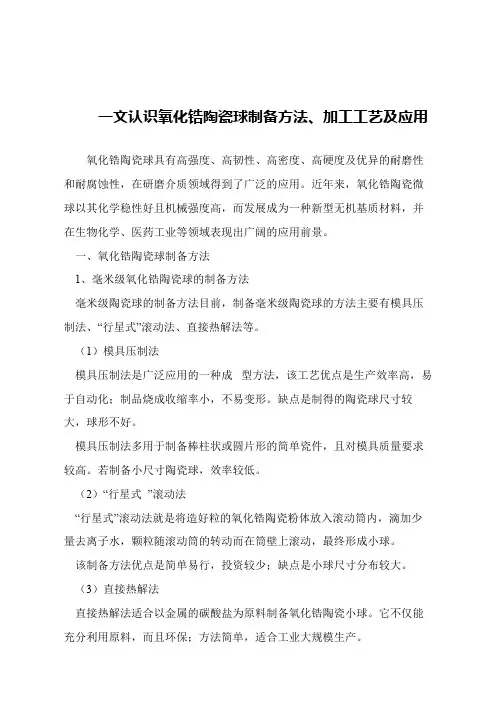

一文认识氧化锆陶瓷球制备方法、加工工艺及应用
氧化锆陶瓷球具有高强度、高韧性、高密度、高硬度及优异的耐磨性和耐腐蚀性，在研磨介质领域得到了广泛的应用。

近年来，氧化锆陶瓷微球以其化学稳性好且机械强度高，而发展成为一种新型无机基质材料，并在生物化学、医药工业等领域表现出广阔的应用前景。

 一、氧化锆陶瓷球制备方法
 1、毫米级氧化锆陶瓷球的制备方法
 毫米级陶瓷球的制备方法目前，制备毫米级陶瓷球的方法主要有模具压制法、“行星式”滚动法、直接热解法等。

 （1）模具压制法
 模具压制法是广泛应用的一种成型方法，该工艺优点是生产效率高，易于自动化；制品烧成收缩率小，不易变形。

缺点是制得的陶瓷球尺寸较大，球形不好。

 模具压制法多用于制备棒柱状或圆片形的简单瓷件，且对模具质量要求较高。

若制备小尺寸陶瓷球，效率较低。

 （2）“行星式”滚动法
 “行星式”滚动法就是将造好粒的氧化锆陶瓷粉体放入滚动筒内，滴加少量去离子水，颗粒随滚动筒的转动而在筒壁上滚动，最终形成小球。

 该制备方法优点是简单易行，投资较少；缺点是小球尺寸分布较大。

 （3）直接热解法
 直接热解法适合以金属的碳酸盐为原料制备氧化锆陶瓷小球。

它不仅能充分利用原料，而且环保；方法简单，适合工业大规模生产。

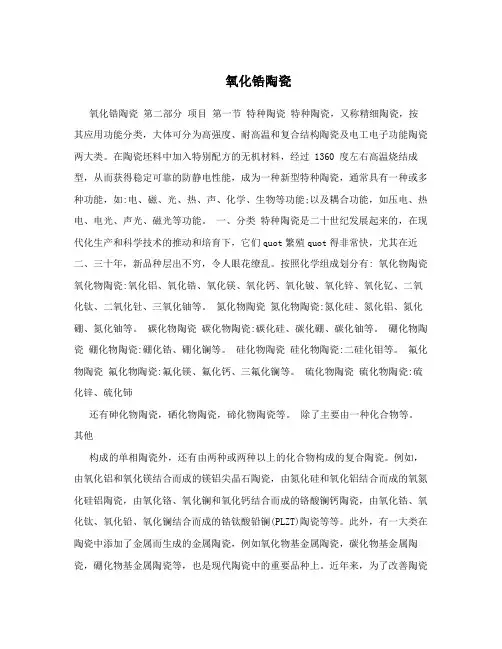

氧化锆陶瓷氧化锆陶瓷第二部分项目第一节特种陶瓷特种陶瓷，又称精细陶瓷，按其应用功能分类，大体可分为高强度、耐高温和复合结构陶瓷及电工电子功能陶瓷两大类。

在陶瓷坯料中加入特别配方的无机材料，经过 1360 度左右高温烧结成型，从而获得稳定可靠的防静电性能，成为一种新型特种陶瓷，通常具有一种或多种功能，如:电、磁、光、热、声、化学、生物等功能;以及耦合功能，如压电、热电、电光、声光、磁光等功能。

一、分类特种陶瓷是二十世纪发展起来的，在现代化生产和科学技术的推动和培育下，它们quot繁殖quot得非常快，尤其在近二、三十年，新品种层出不穷，令人眼花缭乱。

按照化学组成划分有: 氧化物陶瓷氧化物陶瓷:氧化铝、氧化锆、氧化镁、氧化钙、氧化铍、氧化锌、氧化钇、二氧化钛、二氧化钍、三氧化铀等。

氮化物陶瓷氮化物陶瓷:氮化硅、氮化铝、氮化硼、氮化铀等。

碳化物陶瓷碳化物陶瓷:碳化硅、碳化硼、碳化铀等。

硼化物陶瓷硼化物陶瓷:硼化锆、硼化镧等。

硅化物陶瓷硅化物陶瓷:二硅化钼等。

氟化物陶瓷氟化物陶瓷:氟化镁、氟化钙、三氟化镧等。

硫化物陶瓷硫化物陶瓷:硫化锌、硫化铈还有砷化物陶瓷，硒化物陶瓷，碲化物陶瓷等。

除了主要由一种化合物等。

其他构成的单相陶瓷外，还有由两种或两种以上的化合物构成的复合陶瓷。

例如，由氧化铝和氧化镁结合而成的镁铝尖晶石陶瓷，由氮化硅和氧化铝结合而成的氧氮化硅铝陶瓷，由氧化铬、氧化镧和氧化钙结合而成的铬酸镧钙陶瓷，由氧化锆、氧化钛、氧化铅、氧化镧结合而成的锆钛酸铅镧(PLZT)陶瓷等等。

此外，有一大类在陶瓷中添加了金属而生成的金属陶瓷，例如氧化物基金属陶瓷，碳化物基金属陶瓷，硼化物基金属陶瓷等，也是现代陶瓷中的重要品种上。

近年来，为了改善陶瓷的脆性，在陶瓷基体中添加了金属纤维和无机纤维，这样构成的纤维补强陶瓷复合材料，是陶瓷家族中最年轻但却是最有发展前途的一个分支。

为了生产、研究和学习上的方便，有时不按化学组成，而根据陶瓷的性能，把它们分为高强度陶瓷，高温陶瓷，高韧性陶瓷，铁电陶瓷，压电陶瓷，电解质陶瓷，半导体陶瓷，电介质陶瓷，光学陶瓷(即透明陶瓷)，磁性瓷，耐酸陶瓷和生物陶瓷等等。

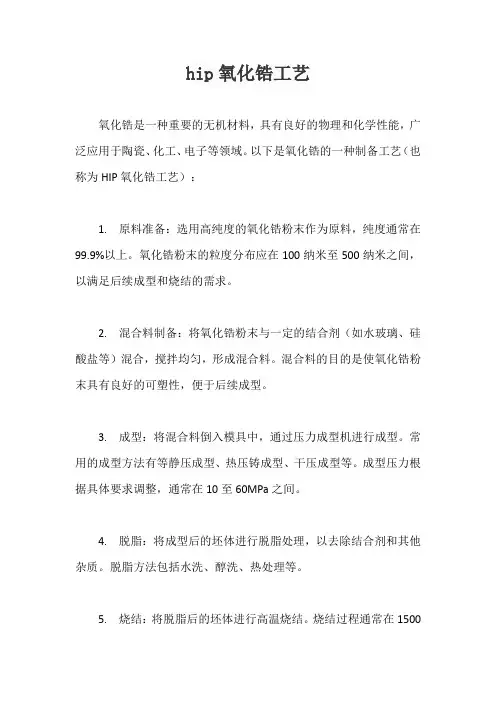

hip氧化锆工艺氧化锆是一种重要的无机材料，具有良好的物理和化学性能，广泛应用于陶瓷、化工、电子等领域。

以下是氧化锆的一种制备工艺（也称为HIP氧化锆工艺）：1. 原料准备：选用高纯度的氧化锆粉末作为原料，纯度通常在99.9%以上。

氧化锆粉末的粒度分布应在100纳米至500纳米之间，以满足后续成型和烧结的需求。

2. 混合料制备：将氧化锆粉末与一定的结合剂（如水玻璃、硅酸盐等）混合，搅拌均匀，形成混合料。

混合料的目的是使氧化锆粉末具有良好的可塑性，便于后续成型。

3. 成型：将混合料倒入模具中，通过压力成型机进行成型。

常用的成型方法有等静压成型、热压铸成型、干压成型等。

成型压力根据具体要求调整，通常在10至60MPa之间。

4. 脱脂：将成型后的坯体进行脱脂处理，以去除结合剂和其他杂质。

脱脂方法包括水洗、醇洗、热处理等。

5. 烧结：将脱脂后的坯体进行高温烧结。

烧结过程通常在1500至1800摄氏度下进行，持续时间根据坯体厚度和烧结设备而定。

烧结过程中，氧化锆粉末颗粒间发生化学反应和物理变形，形成致密的氧化锆陶瓷。

6. 冷却：烧结完成后，将陶瓷制品缓慢冷却至室温。

冷却过程中，陶瓷制品的尺寸和形状稳定性得到进一步改善。

7. 加工：根据需要，对烧结后的氧化锆陶瓷进行加工，如切割、打磨、钻孔等，以获得所需的形状和尺寸。

8. 检验：对加工后的氧化锆陶瓷制品进行检验，检查其物理、化学和力学性能是否符合要求。

HIP氧化锆工艺具有以下优点：-制品密度高：由于采用压力成型和高温烧结，氧化锆陶瓷制品具有较高的密度和均匀性。

-优异的力学性能：HIP氧化锆工艺制备的氧化锆陶瓷具有较高的硬度、强度和耐磨性，适用于高要求的应用领域。

-良好的耐高温性能：氧化锆陶瓷在高温环境下的稳定性好，可用于航空航天、汽车等高温应用领域。

需要注意，HIP氧化锆工艺的具体步骤和条件可根据生产商的要求和设备进行调整。

此外，还有其他氧化锆制备工艺，如溶胶-凝胶法、化学气相沉积法等，可根据实际需求选择合适的工艺。

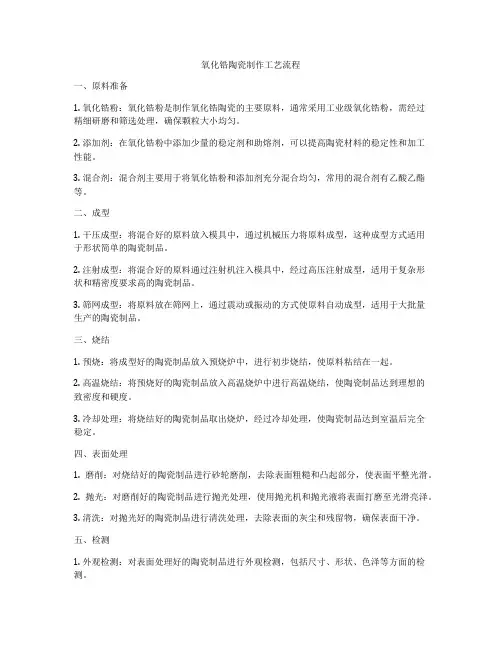

氧化锆陶瓷制作工艺流程一、原料准备1. 氧化锆粉：氧化锆粉是制作氧化锆陶瓷的主要原料，通常采用工业级氧化锆粉，需经过精细研磨和筛选处理，确保颗粒大小均匀。

2. 添加剂：在氧化锆粉中添加少量的稳定剂和助熔剂，可以提高陶瓷材料的稳定性和加工性能。

3. 混合剂：混合剂主要用于将氧化锆粉和添加剂充分混合均匀，常用的混合剂有乙酸乙酯等。

二、成型1. 干压成型：将混合好的原料放入模具中，通过机械压力将原料成型，这种成型方式适用于形状简单的陶瓷制品。

2. 注射成型：将混合好的原料通过注射机注入模具中，经过高压注射成型，适用于复杂形状和精密度要求高的陶瓷制品。

3. 筛网成型：将原料放在筛网上，通过震动或振动的方式使原料自动成型，适用于大批量生产的陶瓷制品。

三、烧结1. 预烧：将成型好的陶瓷制品放入预烧炉中，进行初步烧结，使原料粘结在一起。

2. 高温烧结：将预烧好的陶瓷制品放入高温烧炉中进行高温烧结，使陶瓷制品达到理想的致密度和硬度。

3. 冷却处理：将烧结好的陶瓷制品取出烧炉，经过冷却处理，使陶瓷制品达到室温后完全稳定。

四、表面处理1. 磨削：对烧结好的陶瓷制品进行砂轮磨削，去除表面粗糙和凸起部分，使表面平整光滑。

2. 抛光：对磨削好的陶瓷制品进行抛光处理，使用抛光机和抛光液将表面打磨至光滑亮泽。

3. 清洗：对抛光好的陶瓷制品进行清洗处理，去除表面的灰尘和残留物，确保表面干净。

五、检测1. 外观检测：对表面处理好的陶瓷制品进行外观检测，包括尺寸、形状、色泽等方面的检测。

2. 物理性能检测：对陶瓷制品进行物理性能测试，包括硬度、耐磨性、抗压强度等方面的检测。

3. 化学性能检测：对陶瓷制品进行化学性能测试，包括化学稳定性、耐蚀性等方面的检测。

六、包装1. 将通过检测的陶瓷制品进行包装，通常采用泡沫箱或纸箱进行包装，确保陶瓷制品在运输过程中不受损坏。

2. 标识：对包装好的陶瓷制品进行标识，包括产品型号、规格、生产日期等信息，便于识别和追溯。

氧化锆材料
氧化锆材料是一种具有广泛应用前景的重要材料，其在化工、材料科学和生物医学等领域有着重要的应用。

本文将从氧化锆材料的制备方法、特性及应用等方面进行综述。

首先，氧化锆材料的制备方法有多种途径。

常见的制备方法包括溶胶-凝胶法、水热法、气相沉积法等。

其中，溶胶-凝胶法
是目前最常用的制备方法之一，它通过溶胶形成结晶胶体，再通过凝胶过程形成固体材料。

水热法则是通过高温高压水体中的化学反应制备氧化锆材料，可以获得高纯度的氧化锆制品。

气相沉积法则是利用气相中的化学反应生成氧化锆材料。

其次，氧化锆材料具有一系列优良特性，使其在众多领域得到广泛应用。

首先，氧化锆具有极高的熔点和热稳定性，能够在高温下保持结构稳定性。

其次，氧化锆具有较高的抗腐蚀性能，可以在酸碱等恶劣环境下工作。

再次，氧化锆具有良好的电子导电性和光学特性，可以用于光电子器件和光学传感器等领域。

此外，氧化锆还具有优秀的机械性能，可以用于制备高硬度的陶瓷材料和涂层。

最后，氧化锆材料在众多领域中有着广泛的应用。

在化工领域，氧化锆材料可以用于制备催化剂、吸附剂等功能材料，具有重要的应用价值。

在材料科学领域，氧化锆材料可以用于制备陶瓷材料、薄膜材料等，具有广阔的发展前景。

在生物医学领域，氧化锆材料可以用于制备骨骼替代材料、人工关节等，具有优异的生物相容性和生物活性。

总之，氧化锆材料是一种具有广泛应用前景的重要材料。

随着制备方法的不断完善和特性的进一步研究，相信氧化锆材料将在更多领域中得到应用，并为人类的生活和产业发展做出重要贡献。

氧化锆陶瓷范文范文氧化锆陶瓷是一种高科技陶瓷材料，由氧化锆粉末制成，具有优异的力学性能和化学稳定性。

在医学领域，氧化锆陶瓷被广泛应用于人工关节、牙科修复和种植等领域，取得了显著的临床效果。

本文将从氧化锆陶瓷的制备方法、物理化学性能及应用等方面进行论述。

首先，氧化锆陶瓷的制备方法有烧结法、等离子喷雾沉积法和凝胶注模法等。

其中，烧结法是制备氧化锆陶瓷最常用的方法。

它通过将氧化锆粉末与添加剂一起混合后，加热至高温进行烧结，使粉末颗粒结合成致密的材料。

等离子喷雾沉积法是一种薄膜制备技术，可以制备出具有优异性能的氧化锆涂层。

凝胶注模法则是利用凝胶的可变形性制备复杂形状的氧化锆陶瓷制品。

其次，氧化锆陶瓷具有许多出色的物理化学性能。

首先，它具有极高的硬度和抗磨性，可以有效抵抗外部压力和磨损的影响。

其次，氧化锆陶瓷具有优异的化学稳定性，可以在酸碱等恶劣环境下长期稳定使用。

此外，氧化锆陶瓷还具有良好的生物相容性，不会引起人体组织排斥反应，可以安全地应用于医学领域。

最后，氧化锆陶瓷在医学领域的应用十分广泛。

在人工关节领域，氧化锆陶瓷可以制成假体材料，具有良好的生物相容性和耐磨性，可以用于人工髋、膝关节等人工关节的制造。

在牙科修复领域，氧化锆陶瓷能够制成具有良好透明度和美观度的牙冠和牙桥，可以用于修复缺失的牙齿。

此外，在种植领域，氧化锆陶瓷可以制成种植体，用于替代缺失的牙根，实现种植牙的功能和美观。

综上所述，氧化锆陶瓷是一种具有优异性能和广泛应用前景的陶瓷材料。

通过不同的制备方法，可以制备出具有不同形状和性能的氧化锆陶瓷制品。

在医学领域，氧化锆陶瓷已经被广泛应用于人工关节、牙科修复和种植等领域，为患者提供了高品质的医疗服务。

相信随着科技的不断进步，氧化锆陶瓷在医学领域的应用前景将越来越广阔。
