下载文档原格式
氧化锆制备技术的研究现状与进展张铭媛1, 2，康娟雪1, 2，普婧1, 2，黄秀兰1, 2，段利平1, 2，彭金辉1, 2, 3，陈菓1, 2, 3, *（1.云南省高校民族地区资源清洁转化重点实验室，云南民族大学，云南昆明650500；2.云南省跨境民族地区生物质资源清洁利用国际联合研究中心，云南民族大学，云南昆明650500；3. 非常规冶金教育部重点实验室，昆明理工大学，云南昆明650093）摘要：氧化锆被广泛用作高温、负载及侵蚀性介质条件下的抗磨损结构构件，对工业生产具有重要意义。
现今生产氧化锆的稳定化制备工艺较多，现对几种常见的制备氧化锆的生产技术进行了介绍，并分析了这些制备技术的优势，化学法制备出的氧化锆粒径分布均匀且方法简单易行。
溶胶-凝胶法生产的氧化锆粒径小、单分散性能优异。
水热法生产出的氧化锆粒径小、纯度高。
电熔法生产的氧化锆杂质含量低，致密度高且生产工艺简单。
微波热处理制备的氧化锆反应时间短、升温速率快、能耗小。
氧化锆的多种制备工艺技术使得其性能应用更加的多样化。
关键词:氧化锆；化学法；溶胶-凝胶法；水热法；电熔法；微波热处理中图分类号：TF841.4文献标识码：A 文章编号：Research status and progress of zirconia preparationtechnologyZHANG Mingyuan 1, 2, KANG Juanxue 1, 2, PU Jing 1, 2, HUANG Xiulan 1, 2,DUAN Liping 1, 2, CHEN Guo 1, 2, 3, *(1. Key Laboratory of Resource Clean Conversion in Ethnic Regions, Education Departmentof Yunnan, Yunnan Minzu University, Kunming Yunnan, 650500, China;2. Joint Research Centre for International Cross-border Ethnic Regions Biomass Clean Utilizationin Yunnan, Yunnan Minzu University, Kunming Yunnan, 650500, China; 3. Key Laboratory of Unconventional Metallurgy, Ministry of Education, Kunming University of Science and Technology,Kunming Yunnan, 650093, China)Abstract:Zirconia was widely used as an anti-wear structural element under high temperature, load and aggressive media conditions and was of great importance to industrial manufacture. The current manufacture of zirconia was more stabilization of the preparation process, several common preparation of zirconia manufacture technology were introduced and analyzed the advantages of these preparation techniques, the zirconium oxide prepared by chemical method uniform particle size distribution and the method was simple and easy to do. Sol-gel method to produce fine powder particles, monodisperse excellent stability of zirconia powder. Hydrothermal production of zirconium oxide was small particle size, high purity. Fused zirconium oxide produced by low content of impurities, high density and production process was simple. Zirconia prepared by microwave heat treatment has short reaction time, fast heating rate and low energy consumption. The various preparation technology of zirconia makes its application more diversified.Keywords:zirconia; chemical method; sol-gel method; hydrothermal method; electrofusion; microwave heat treatment1前言氧化锆（ZrO2）是一种耐高温、耐腐蚀、高硬度的一种材料。
二氧化锆陶瓷的制备及性能分析二氧化锆陶瓷（ZrO2）是一种重要的结构材料，具有高温稳定性、优异的机械性能和优良的化学稳定性，因此在许多应用领域具有广泛的应用前景，如热障涂层、高温结构材料、生物医学材料等。
本文将介绍二氧化锆陶瓷的制备方法以及其性能分析。
二氧化锆陶瓷的制备方法主要包括固相反应法、水热法和溶胶-凝胶法等。
固相反应法是最常用的方法之一，其步骤主要包括将适当比例的锆粉和稳定剂混合、研磨混合均匀之后，在高温（约1300-1600℃）下烧结获得锆粉颗粒之间的结合，形成致密的二氧化锆陶瓷。
水热法则是通过在高温高压的水环境下，将锆盐溶解于水中，经过一系列的化学反应形成二氧化锆的纳米粒子，并在特定的条件下，通过后续的热处理制备得到二氧化锆陶瓷。
溶胶-凝胶法是一种常用的制备纳米颗粒的方法，通过将锆酸醋酸盐等无机盐溶解于溶剂中，得到溶胶，然后通过控制其凝胶过程形成凝胶，最后经过热处理获得二氧化锆陶瓷。
二氧化锆陶瓷的性能分析主要包括物理性能、力学性能和化学性能等。
物理性能主要包括晶体结构和晶型、晶粒大小和分布、密度等。
力学性能主要包括抗压强度、弹性模量和硬度等。
化学性能主要包括化学稳定性和生物相容性等。
在物理性能方面，二氧化锆陶瓷具有良好的热稳定性和机械稳定性，其晶体结构为立方相或四方相，晶粒通常在纳米级别，有利于提高材料的力学性能和化学稳定性。
在力学性能方面，二氧化锆陶瓷具有高抗压强度和硬度，其抗压强度通常在1000-2000MPa之间，硬度在8-12GPa之间。
这使得它适用于各种高强度和高温环境下的应用。
在化学性能方面，二氧化锆陶瓷具有较好的化学稳定性和生物相容性，能够在酸碱环境和生物体内保持稳定。
这使得它在生物医学领域有着广泛的应用，如人工关节、骨修复材料等。
综上所述，二氧化锆陶瓷具有优异的物理性能、力学性能和化学性能，制备方法多样，可以通过调控工艺参数和添加适宜的添加剂来改善其性能。
随着科学技术的进步，二氧化锆陶瓷在材料科学和工程领域的应用前景将更加广阔。
氧化锆陶瓷的制备及性能测试实验方案1.实验原理氧化锆陶瓷是先进陶瓷的一种，具有硬度大、强度高、耐磨性好的优越特点，已广泛运用于国民经济的多个领域，是陶瓷研究中的热点。
在常压下纯ZrO2共有三种晶态：单斜氧化锆（m-ZrO2）、四方氧化锆（t-ZrO2）和立方氧化锆（c-ZrO2），三种晶型存在于不同的温度范围，并可以相互转化。
为了使氧化锆陶瓷具有更加优良的性能，使晶型在一定温度保持稳定，常常需要添加不同类型的稳定剂。
本次实验添加的稳定剂为氧化钇（Y2O3），含量为3 mol %（5.3 wt %），增加氧化锆陶瓷的韧性。
由于氧化锆陶瓷的烧结温度较高，我们可以添加一定的氧化剂，与ZrO2形成固溶体或添加剂参与颗粒的重排，来降低氧化锆陶瓷的烧结温度，同时在烧结过程有利于颗粒生长的细化，改变陶瓷微观结构，使氧化锆陶瓷具有更好的综合性能。
2.实验药品：氧化锆、氧化钇、氧化锌、氧化钙、氧化镁、氧化铝、聚乙烯醇等。
3.主要实验设备：电子天平、球磨机、干燥箱、干压成型机、高温烧结炉、XRD分析仪、分析天平、洛氏硬度计、材料试验机等。
4.实验内容(1)配料：用电子天平称取粉末氧化锆451.0克（90.2 wt %）、氧化钇26.5克（5.3 wt %）、氧化锌5.0克（1.0 wt %）、氧化钙5.0克（1.0 wt %）、氧化镁5.0克（1.0 wt %）、氧化铝2.5克（0.5 wt %）、聚乙烯醇5.0克（1.0 wt %）。
(2)混合：把原料加入球磨罐，按料：球：水=1:2:0.8的比例往球磨罐中加入磨球1000克、水400克，盖好球磨罐塞子。
(3)球磨：把球磨罐放在球磨机上球磨12h。
(4)干燥：把球磨好的原料放在100°C干燥箱中干燥6h。
(5)过筛造粒：将干燥好的原料过筛并进行造粒。
(6)干压成型：在成型机中于一定压力下压制成坯体，得到多个同种形状的陶瓷坯体。
(7)烧结：把陶瓷坯体放在高温炉中进行常压烧结，在1350°C温度下保温2h,升温速率10°C/min。

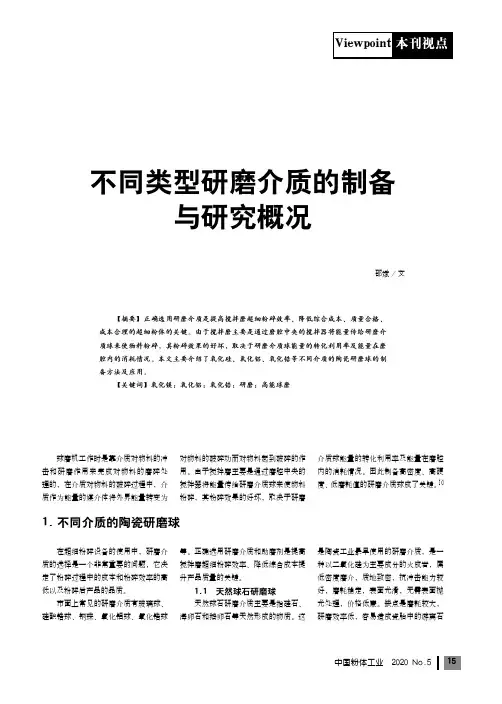

15中国粉体工业 2020 No.51.不同介质的陶瓷研磨球球磨机工作时是靠介质对物料的冲击和研磨作用来完成对物料的磨碎处理的，在介质对物料的破碎过程中，介质作为能量的媒介体将外界能量转变为对物料的破碎功而对物料起到破碎的作用。
由于搅拌磨主要是通过磨腔中央的搅拌器将能量传给研磨介质球来使物料粉碎，其粉碎效果的好坏，取决于研磨介质球能量的转化利用率及能量在磨腔内的消耗情况。
因此制备高密度、高硬度、低磨耗值的研磨介质球成了关键。
[1]不同类型研磨介质的制备与研究概况邵斌/文【摘要】正确选用研磨介质是提高搅拌磨超细粉碎效率、降低综合成本、质量合格、成本合理的超细粉体的关键。
由于搅拌磨主要是通过磨腔中央的搅拌器将能量传给研磨介质球来使物料粉碎，其粉碎效果的好坏，取决于研磨介质球能量的转化利用率及能量在磨腔内的消耗情况。
本文主要介绍了氧化硅、氧化铝、氧化锆等不同介质的陶瓷研磨球的制备方法及应用。
【关键词】氧化镁；氧化铝；氧化锆；研磨；高能球磨在超细粉碎设备的使用中，研磨介质的选择是一个非常重要的问题，它决定了粉碎过程中的成本和粉碎效率的高低以及粉碎后产品的品质。
市面上常见的研磨介质有玻璃球、硅酸锆球、钢珠、氧化铝球、氧化锆球等。
正确选用研磨介质和助磨剂是提高搅拌磨超细粉碎效率、降低综合成本提升产品质量的关键。
1.1 天然球石研磨球天然球石研磨介质主要是指硅石、海卵石和鹅卵石等天然形成的物质。
这是陶瓷工业最早使用的研磨介质，是一种以二氧化硅为主要成分的火成岩，属低密度磨介，质地致密，抗冲击能力较好，磨耗稳定，表面光滑，无需表面抛光处理，价格低廉。
缺点是磨耗较大，研磨效率低，容易造成瓷胎中的游离石英增多，使莫来石含量下降，从而降低瓷体的热性能和强度，对镁和铝质强化瓷影响尤甚。
近年来，随着高品位的天然球石正日益枯竭和陶瓷工业的迅速发展，天然球石研磨介质己基本被人造研磨介质所取代。
1.2 SiO2研磨介质球SiO2研磨球有天然的玛瑙球和石英制成的玻璃小球。
二氧化锆陶瓷的制备及性能分析特种陶瓷综合论文院（部、中心）材料科学与工程学院姓名 x x x 学号 xxx 专业材料科学与工程班级 xx课程名称特种陶瓷材料综合论文设计题目名称氧化锆陶瓷的制备及性能分析起止时间成绩指导教师xxx大学教务处制目录一、氧化锆的基本性质及应用 (3)1.1氧化锆的基本性质 (3)1.2氧化锆的应用 (3)二、氧化锆粉料的制备 (4)2.1常用微粉 (4)2.2 超细粉制备 (4)三、氧化锆陶瓷的成型 (6)3.1 热压铸成型 (6)3.2 干压成型 (6)3.3 等静压成型 (8)3.4注浆成型 (8)3.5流延成型 (8)3.6凝胶注模成型 (9)四、氧化锆陶瓷的烧结 (9)4.1 真空烧结炉 (10)4.2实验室烧结炉............................ 错误!未定义书签。
五、氧化锆陶瓷的性能测试 (1)5.1体积密度、吸水率和气孔率的测定 (1)5.2 抗压强度的测定 (2)5.3 三点抗弯强度 (2)5.4 SEM 测试分析 (2)一、氧化锆的基本性质及应用1.1氧化锆的基本性质 氧化锆是自然界中以斜锆石存在的一种矿物，是一种耐高温、耐磨损、耐腐蚀的无机非金属材料。
它的熔点高达2700摄氏度。
白色重质无定形粉末，无臭、无味。
溶于2份硫酸和1份水的混合液中，微溶于盐酸和硝酸，慢溶于氢氟酸，几乎不溶于水。
有刺激性。
相对密度5.85。
熔点 2680℃。
沸点4300℃。
硬度次于金刚石[1]。
能带间隙大约为5-7eV 。
一般常含有少量的氧化铪。
化学性质不活泼，且高熔点、高电阻率、高折射率和低热膨胀系数的性质，使它成为重要的耐高温材料、陶瓷绝缘材料和陶瓷遮光剂。
纯的ZrO 2在常压下共有三种晶型：从低温到高温一次为单斜相、四方相、和立方相。
氧化锆晶型转变如下：[2] 221170℃2370℃t 2950℃m ZrO ZrO c ZrO --- 1.2氧化锆的应用主要用于压电陶瓷制品、日用陶瓷、耐火材料及贵重金属熔炼用的锆砖、锆管、坩埚等。

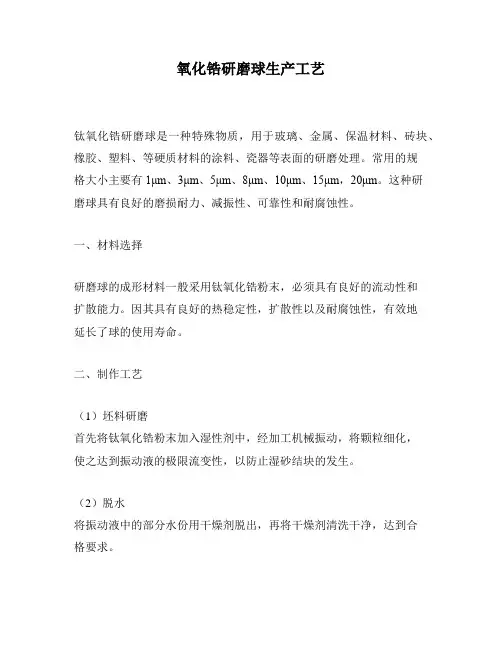

氧化锆研磨球生产工艺
钛氧化锆研磨球是一种特殊物质，用于玻璃、金属、保温材料、砖块、橡胶、塑料、等硬质材料的涂料、瓷器等表面的研磨处理。
常用的规
格大小主要有1μm、3μm、5μm、8μm、10μm、15μm，20μm。
这种研
磨球具有良好的磨损耐力、减振性、可靠性和耐腐蚀性。
一、材料选择
研磨球的成形材料一般采用钛氧化锆粉末，必须具有良好的流动性和
扩散能力。
因其具有良好的热稳定性，扩散性以及耐腐蚀性，有效地
延长了球的使用寿命。
二、制作工艺
（1）坯料研磨
首先将钛氧化锆粉末加入湿性剂中，经加工机械振动，将颗粒细化，
使之达到振动液的极限流变性，以防止湿砂结块的发生。
（2）脱水
将振动液中的部分水份用干燥剂脱出，再将干燥剂清洗干净，达到合
格要求。
（3）球坯成型
将脱水后的粉末加到球坯机，以适当的高压成型，得到合格的研磨球。
可以根据客户要求，制作出不同的规格的球。
（4）烧结
将压制后的研磨球烧结，其温度要控制在一定的范围内。
く
（5）检测
将烧结后的研磨球检测，要求其规格大小、形状、外观、表面光滑度
均要符合客户要求。
（6）包装
将研磨球润滑、完成包装，并对其产品进行质量检测，以保证产品质
量合格。
钛氧化锆研磨球生产工艺具有一定的复杂性，在生产过程中，必须注
意工艺参数的控制，以确保产品质量。
另外，也要注意湿性剂、烧结
温度和湿砂的处理，以免影响研磨球的质量和性能。
一文认识氧化锆陶瓷球制备方法、加工工艺及应用
氧化锆陶瓷球具有高强度、高韧性、高密度、高硬度及优异的耐磨性和耐腐蚀性，在研磨介质领域得到了广泛的应用。
近年来，氧化锆陶瓷微球以其化学稳性好且机械强度高，而发展成为一种新型无机基质材料，并在生物化学、医药工业等领域表现出广阔的应用前景。
一、氧化锆陶瓷球制备方法
1、毫米级氧化锆陶瓷球的制备方法
毫米级陶瓷球的制备方法目前，制备毫米级陶瓷球的方法主要有模具压制法、“行星式”滚动法、直接热解法等。
（1）模具压制法
模具压制法是广泛应用的一种成型方法，该工艺优点是生产效率高，易于自动化；制品烧成收缩率小，不易变形。
缺点是制得的陶瓷球尺寸较大，球形不好。
模具压制法多用于制备棒柱状或圆片形的简单瓷件，且对模具质量要求较高。
若制备小尺寸陶瓷球，效率较低。
（2）“行星式”滚动法
“行星式”滚动法就是将造好粒的氧化锆陶瓷粉体放入滚动筒内，滴加少量去离子水，颗粒随滚动筒的转动而在筒壁上滚动，最终形成小球。
该制备方法优点是简单易行，投资较少；缺点是小球尺寸分布较大。
（3）直接热解法
直接热解法适合以金属的碳酸盐为原料制备氧化锆陶瓷小球。
它不仅能充分利用原料，而且环保；方法简单，适合工业大规模生产。

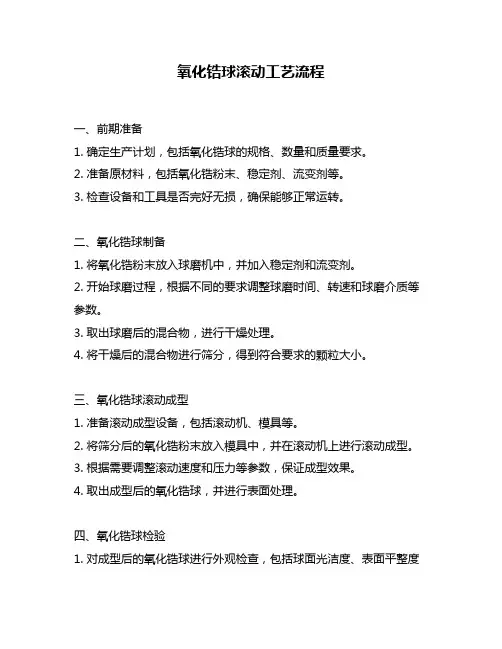

氧化锆球滚动工艺流程
一、前期准备
1. 确定生产计划，包括氧化锆球的规格、数量和质量要求。
2. 准备原材料，包括氧化锆粉末、稳定剂、流变剂等。
3. 检查设备和工具是否完好无损，确保能够正常运转。
二、氧化锆球制备
1. 将氧化锆粉末放入球磨机中，并加入稳定剂和流变剂。
2. 开始球磨过程，根据不同的要求调整球磨时间、转速和球磨介质等参数。
3. 取出球磨后的混合物，进行干燥处理。
4. 将干燥后的混合物进行筛分，得到符合要求的颗粒大小。
三、氧化锆球滚动成型
1. 准备滚动成型设备，包括滚动机、模具等。
2. 将筛分后的氧化锆粉末放入模具中，并在滚动机上进行滚动成型。
3. 根据需要调整滚动速度和压力等参数，保证成型效果。
4. 取出成型后的氧化锆球，并进行表面处理。
四、氧化锆球检验
1. 对成型后的氧化锆球进行外观检查，包括球面光洁度、表面平整度
等。
2. 进行物理性能测试，包括硬度、密度等指标。
3. 进行化学成分分析和微观结构分析，确保符合要求。
五、氧化锆球包装和贮存
1. 对检验合格的氧化锆球进行包装，包括塑料袋、纸箱等。
2. 根据质量要求进行标记和质保期限的说明。
3. 将包装好的氧化锆球放入仓库中妥善贮存，避免受潮、受热和受压等影响。

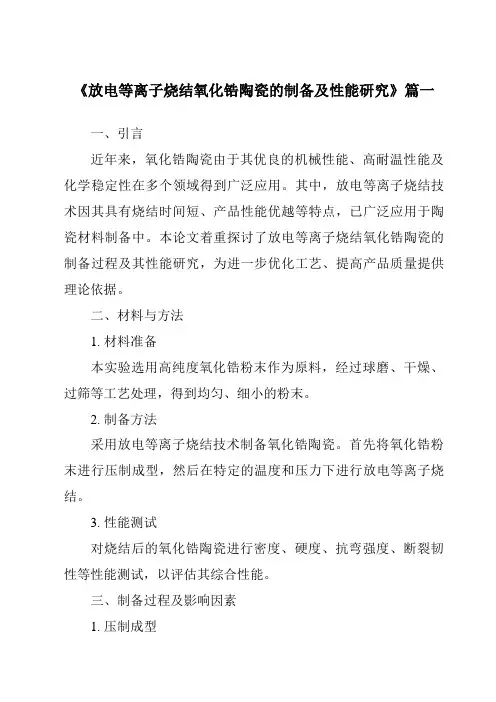

《放电等离子烧结氧化锆陶瓷的制备及性能研究》篇一一、引言近年来，氧化锆陶瓷由于其优良的机械性能、高耐温性能及化学稳定性在多个领域得到广泛应用。
其中，放电等离子烧结技术因其具有烧结时间短、产品性能优越等特点，已广泛应用于陶瓷材料制备中。
本论文着重探讨了放电等离子烧结氧化锆陶瓷的制备过程及其性能研究，为进一步优化工艺、提高产品质量提供理论依据。
二、材料与方法1. 材料准备本实验选用高纯度氧化锆粉末作为原料，经过球磨、干燥、过筛等工艺处理，得到均匀、细小的粉末。
2. 制备方法采用放电等离子烧结技术制备氧化锆陶瓷。
首先将氧化锆粉末进行压制成型，然后在特定的温度和压力下进行放电等离子烧结。
3. 性能测试对烧结后的氧化锆陶瓷进行密度、硬度、抗弯强度、断裂韧性等性能测试，以评估其综合性能。
三、制备过程及影响因素1. 压制成型将氧化锆粉末进行压制成型，控制压力和模具温度，以保证成型后的坯体密度均匀。
2. 放电等离子烧结在放电等离子烧结过程中，温度、压力和时间等参数对最终产品的性能具有重要影响。
适当的烧结温度可以促进晶粒生长，提高产品密度；而压力和时间则影响产品的致密性和晶粒分布。
此外，气氛环境也对烧结过程和产品性能具有重要影响。
四、性能研究及结果分析1. 密度与硬度通过放电等离子烧结制备的氧化锆陶瓷具有较高的密度和硬度。
随着烧结温度的升高和时间的延长，产品密度逐渐提高，硬度也随之增加。
2. 抗弯强度与断裂韧性放电等离子烧结制备的氧化锆陶瓷具有较高的抗弯强度和断裂韧性。
这主要得益于烧结过程中晶粒的生长和致密化的提高。
此外，适当的压力也有助于提高产品的抗弯强度。
3. 显微结构与性能关系通过扫描电子显微镜观察发现，放电等离子烧结制备的氧化锆陶瓷具有均匀的晶粒分布和致密的显微结构。
这种结构有利于提高产品的硬度、抗弯强度和断裂韧性等性能。
此外，气氛环境对晶粒的生长和显微结构也有重要影响。
五、结论与展望本研究采用放电等离子烧结技术成功制备了具有优良性能的氧化锆陶瓷。

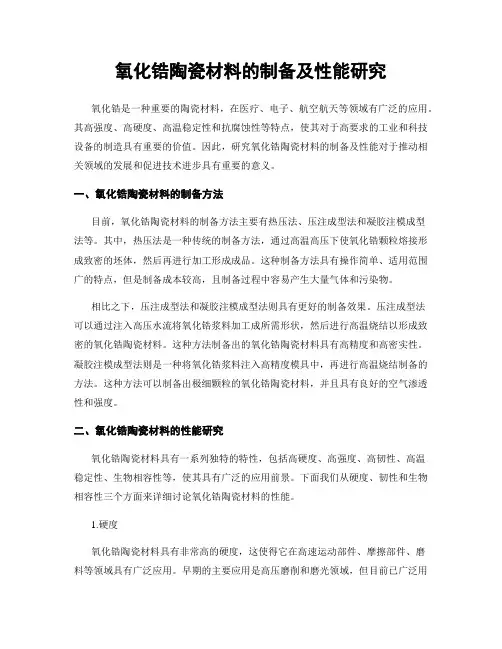

氧化锆陶瓷材料的制备及性能研究氧化锆是一种重要的陶瓷材料，在医疗、电子、航空航天等领域有广泛的应用。
其高强度、高硬度、高温稳定性和抗腐蚀性等特点，使其对于高要求的工业和科技设备的制造具有重要的价值。
因此，研究氧化锆陶瓷材料的制备及性能对于推动相关领域的发展和促进技术进步具有重要的意义。
一、氧化锆陶瓷材料的制备方法目前，氧化锆陶瓷材料的制备方法主要有热压法、压注成型法和凝胶注模成型法等。
其中，热压法是一种传统的制备方法，通过高温高压下使氧化锆颗粒熔接形成致密的坯体，然后再进行加工形成成品。
这种制备方法具有操作简单、适用范围广的特点，但是制备成本较高，且制备过程中容易产生大量气体和污染物。
相比之下，压注成型法和凝胶注模成型法则具有更好的制备效果。
压注成型法可以通过注入高压水流将氧化锆浆料加工成所需形状，然后进行高温烧结以形成致密的氧化锆陶瓷材料。
这种方法制备出的氧化锆陶瓷材料具有高精度和高密实性。
凝胶注模成型法则是一种将氧化锆浆料注入高精度模具中，再进行高温烧结制备的方法。
这种方法可以制备出极细颗粒的氧化锆陶瓷材料，并且具有良好的空气渗透性和强度。
二、氧化锆陶瓷材料的性能研究氧化锆陶瓷材料具有一系列独特的特性，包括高硬度、高强度、高韧性、高温稳定性、生物相容性等，使其具有广泛的应用前景。
下面我们从硬度、韧性和生物相容性三个方面来详细讨论氧化锆陶瓷材料的性能。
1.硬度氧化锆陶瓷材料具有非常高的硬度，这使得它在高速运动部件、摩擦部件、磨料等领域具有广泛应用。
早期的主要应用是高压磨削和磨光领域，但目前已广泛用于高速切削、切割、磨削和抛光等领域。
氧化锆颗粒磨粒尺度小、硬度大、自磨率低、无铁质杂质、无结疤、无金属元素等优点使得它在超精密加工领域具有广泛应用前景。
2.韧性除了硬度之外，氧化锆陶瓷材料同时具有较高的韧性。
通过改变其组分、添加适当的添加剂或通过改变烧结温度、时间等工艺参数，可以调控氧化锆陶瓷材料的韧性。
《放电等离子烧结氧化锆陶瓷的制备及性能研究》篇一一、引言随着科技的不断进步，陶瓷材料因其独特的物理和化学性质在众多领域得到了广泛应用。
其中，氧化锆陶瓷因其高强度、高硬度、良好的耐腐蚀性和生物相容性等特点，在医疗、电子、机械等领域具有广泛的应用前景。
放电等离子烧结技术作为一种新型的陶瓷制备技术，具有烧结温度低、时间短、效率高等优点，为氧化锆陶瓷的制备提供了新的可能。
本文旨在研究放电等离子烧结氧化锆陶瓷的制备工艺及其性能。
二、制备工艺1. 材料选择实验选用的原料为高纯度的氧化锆（ZrO2）粉末，粒度均匀，无杂质。
将氧化锆粉末进行球磨、干燥、过筛等处理，以提高其粒度分布的均匀性。
2. 制备过程（1）将处理后的氧化锆粉末与适量的添加剂混合，进行均匀搅拌。
（2）将混合料放入模具中，进行压力成型，制成所需的形状。
（3）将成型后的样品放入放电等离子烧结炉中，进行烧结。
烧结过程中，通过调节电流、电压、气氛等参数，控制烧结温度和时间。
（4）烧结完成后，对样品进行冷却，得到放电等离子烧结氧化锆陶瓷。
三、性能研究1. 密度与气孔率通过阿基米德原理测量样品的密度和气孔率。
实验结果表明，放电等离子烧结的氧化锆陶瓷具有较高的密度和较低的气孔率，这有利于提高陶瓷的力学性能和耐腐蚀性。
2. 力学性能对样品进行硬度、抗弯强度和断裂韧性的测试。
实验结果显示，放电等离子烧结的氧化锆陶瓷具有较高的硬度、抗弯强度和断裂韧性，这表明其具有良好的力学性能。
3. 热稳定性通过热重分析和高温烧蚀实验对样品的热稳定性进行测试。
实验结果表明，放电等离子烧结的氧化锆陶瓷具有良好的热稳定性，能够在高温环境下保持较好的性能。
四、结论本文通过放电等离子烧结技术成功制备了氧化锆陶瓷，并对其性能进行了研究。
实验结果表明，放电等离子烧结的氧化锆陶瓷具有较高的密度、硬度、抗弯强度和断裂韧性，较低的气孔率和良好的热稳定性。
这些优点使得放电等离子烧结的氧化锆陶瓷在医疗、电子、机械等领域具有广泛的应用前景。
氧化锆陶瓷的研究与制备氧化锆陶瓷是一种高性能、高强度、高耐磨损、耐高温、耐腐蚀等特性的陶瓷材料，具有广泛的应用前景。
在航空、医疗、电子、精密机械等领域中都有重要的应用。
氧化锆陶瓷的制备方法有很多种，主要包括等离子热化学气相沉积、低温凝胶-热分解法、电化学沉积法、湿化学法、机械合成法等。
其中，湿化学法是常见的一种方法。
湿化学法制备氧化锆陶瓷的基本步骤是：将氯化锆和氢氧化铵、硝酸铵等参与反应的物质混合溶解在一起，形成一定浓度的稳定混合液，然后将混合液进行干燥和热处理，得到粉末，再进行压制、烧结等工艺处理，最终制备成氧化锆陶瓷。
湿化学法制备氧化锆陶瓷的优点是制备过程简单、成本低、粉末制备可控性高、烧结致密性好、生产效率高，因此在工业中广泛应用。
然而，随着氧化锆陶瓷应用领域的拓展和需求的增加，传统湿化学法由于会产生过多有害物质和废气的排放，会对环境造成负面影响，因此需要寻求更为环保的方法。
近年来，人们对溶胶-凝胶法进行了深入研究，该方法结合了湿化学法和凝胶-热分解法的优点，具有高度可控性、制备成本低等特点，广泛应用于氧化物陶瓷制备中。
氧化锆陶瓷的研究不仅包括制备方法的改进，还包括对氧化锆陶瓷的性能、结构等方面的研究。
氧化锆陶瓷的性能优异，其材料力学强度高、耐磨耗性强、抗腐蚀性好等特点使其成为一些高技术领域中的重要材料。
针对氧化锆陶瓷的裂纹扩展和疲劳寿命等问题，也在科研领域普遍受到关注。
同时，结构化学的研究、先进制备技术的研究和新型陶瓷理论的探讨有望为氧化锆陶瓷的制备和应用提供更为广阔的发展空间。
总的来说，氧化锆陶瓷作为一种具有良好性能的陶瓷材料，将在更广泛的领域得到应用。
未来，随着技术的进步和制备方法的不断改进，氧化锆陶瓷材料将会呈现出更为优异的性质和更为广泛的实际应用。
《放电等离子烧结氧化锆陶瓷的制备及性能研究》篇一一、引言随着科技的不断进步，陶瓷材料因其独特的物理和化学性质在众多领域得到了广泛应用。
其中，氧化锆陶瓷因其高强度、高硬度、良好的耐腐蚀性和生物相容性等特点，在医疗、电子、机械等领域有着广泛的应用前景。
放电等离子烧结技术作为一种先进的陶瓷制备技术，其能够在较低的温度下实现陶瓷的致密化，因此被广泛应用于氧化锆陶瓷的制备。
本文旨在研究放电等离子烧结氧化锆陶瓷的制备过程及其性能，以期为该领域的研究和应用提供一定的理论支持。
二、实验部分（一）实验材料与设备实验材料选用高纯度的氧化锆粉末，实验设备包括放电等离子烧结炉、高温箱式炉等。
（二）制备过程采用放电等离子烧结技术制备氧化锆陶瓷，具体步骤包括：将氧化锆粉末进行球磨、干燥、过筛等预处理，然后将处理后的粉末进行压制成型，最后将成型后的坯体放入放电等离子烧结炉中进行烧结。
（三）性能测试对制备好的氧化锆陶瓷进行性能测试，包括密度、硬度、抗弯强度、断裂韧性等。
三、结果与讨论（一）制备工艺对氧化锆陶瓷性能的影响通过改变烧结温度、保温时间等工艺参数，研究制备工艺对氧化锆陶瓷性能的影响。
实验结果表明，适当的烧结温度和保温时间能够使氧化锆陶瓷达到较高的致密度，从而提高其硬度、抗弯强度等性能。
（二）氧化锆陶瓷的微观结构分析通过扫描电子显微镜（SEM）对氧化锆陶瓷的微观结构进行分析，观察其晶粒大小、晶界形态等。
实验结果表明，放电等离子烧结技术能够使氧化锆陶瓷的晶粒细化，晶界清晰，从而提高其力学性能。
（三）放电等离子烧结技术的优势分析相比传统的烧结技术，放电等离子烧结技术具有以下优势：一是能够在较低的温度下实现陶瓷的致密化，有利于保护材料性能；二是烧结时间短，提高生产效率；三是能够使晶粒细化，提高陶瓷的力学性能。
四、结论本文通过研究放电等离子烧结氧化锆陶瓷的制备过程及其性能，得出以下结论：1. 适当的烧结温度和保温时间能够使氧化锆陶瓷达到较高的致密度，从而提高其硬度、抗弯强度等性能。
陶瓷作为一种具有优良特性的口腔修复材料，随着时间的推移，陶瓷制品如热压铸陶瓷、氧化铝陶瓷、氧化锆陶瓷等陆续问世。
为克服陶瓷材料的易碎性，一般采用纤维增韧、晶须和晶粒韧化、相变增韧等工艺。
最近几年，随着纳米技术的发展，国外学者发现将纳米级颗粒引入微米级陶瓷基体中，能起到很好地强化补韧作用。
牙科氧化锆是一种以氧化锆为主的牙科材料，它具有较好的机械性能。
它可以通过不同方式与多种类型的陶瓷基体进行复合。
陶瓷基体是由陶瓷基质、氧化锆和金属氧化物等材料在一定温度下经混合反应而形成的多孔结构材料。
因此，其具有良好的综合性能，如耐磨性、力学性能、机械强度等。
而在一定条件下，可以通过降低陶瓷基材与氧化Ze 之间的反应活性、降低氧化锆浓度以及对氧化锆相容性等方法来达到对其进行复合改性研究。
然而，由于牙科氧化锆与传统瓷片相比具有低密度和高硬度及抗磨性等特性，因此其对复合陶瓷基质形成也提出了更多要求。
鉴于这种情况，本文在牙科氧化锆与陶瓷基体之间引入了一些其他材料可以起到良好的复合改性作用并且解决了其不足之处，如提高陶瓷基体内形成化学稳定层所需的各种元素和微量元素。
由于氧化锆在较高的硬度和耐磨性方面的优良性能，使其被广泛应用于陶瓷工业。
然而，由于纳米复合陶瓷本身材料组成和结构不够均匀，因此在处理过程中需要对表面活性进行改性设计。
Zhou 等以ZrO 2为活性原料，通过热还原、酸还原和水热法合成了单粒子多孔纳米复合陶瓷。
在进行此制备时，可以将TiO 2热还原为二氧化锆和Ru 纳米颗粒；然后将氧化锆酸洗并以酸清洗过的TiO 2颗粒磨成细粉以进行水热法制备多孔纳米氧化锆粒子，然后再用pH 值=6和pH=7的氢氧溶液浸酸以制得多孔二氧化锆基复合材料。
Ming 等将ZrO 2和二氧化锆混合作为原料和酸洗处理而制得单层ZrO 2、二氧化锆基复合陶瓷，结果表明制备过程中加入酸洗过程可以有效地减少单层复合陶瓷中CrO2与CrO 3的量，并降低MgO –二氧化锆复合件的硬度。
YAG陶瓷球制备工艺及其性能研究的开题报告一、研究背景YAG（化学名为氧化铝钇）陶瓷球是一种重要的高温材料，在工业、航空航天等领域广泛应用。
它具有优异的耐热性、高硬度、耐腐蚀性和良好的机械性能等特点，被广泛用于高温热处理、制备单晶、电子器件等领域。
目前，YAG陶瓷球的制备工艺主要分为固相法、水热合成法和溶胶-凝胶法等。
其中，水热合成法是一种简单、有效的制备方法，可以在较低的温度下制备出具有良好性能的YAG陶瓷球。
因此，本研究将以水热合成法为基础，对YAG陶瓷球的制备工艺及其性能进行深入研究。
二、研究目的及意义本研究的主要目的是探究水热合成法制备YAG陶瓷球的最佳工艺条件和优化方法，同时考察不同工艺参数对YAG陶瓷球性能的影响，为实现对YAG陶瓷球的高效制备提供技术支撑和理论基础。
此外，研究还将对制备出的YAG陶瓷球进行性能测试和评价，包括耐热性、硬度、密度、微观结构等方面的分析，以期获得有关YAG陶瓷球性能的重要数据和参数，为其应用于各领域提供可靠的参考依据。
三、研究内容1. 基于水热合成法，初步制备YAG陶瓷球，分析其物理、化学特性以及微观结构，并确定最优制备条件。
2. 采用不同温度、压力、时间、原料比等工艺参数，对YAG陶瓷球进行制备工艺优化和性能测试，获得其基本结构特征，例如晶体形态、结晶度、晶粒尺寸、孔径大小等指标。
3. 对YAG陶瓷球的物理性能（例如硬度、耐热性、密度等）进行测试，分析不同工艺条件下YAG陶瓷球的物理、化学性质与微观结构之间的关系。
4. 建立YAG陶瓷球的制备工艺流程和技术规范，为普及和推广YAG 陶瓷球应用做出有益的贡献。
四、研究方法1. 研究采用水热合成法制备YAG陶瓷球，通过对工艺参数的调整，对制备工艺进行优化。
2. 采用X射线衍射（XRD）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）等技术手段，对制备出的YAG陶瓷球进行物理、化学特性和微观结构分析。
3. 测定样品的硬度、密度、热膨胀系数等物理参数，并对不同工艺条件下的YAG陶瓷球进行对比测试和分析。
多孔氧化锆陶瓷的制备及其性能的研究的开题报告
一、研究背景和意义
多孔陶瓷颇具应用潜力，因其具备对化学、机械和热等性质的强大控制能力。
多孔氧化锆陶瓷 (porous zirconia ceramics) 是一种新型的多孔陶瓷材料，其特点为高温稳定性和生物相容性良好，因此有望用于医学、环境和化学工业等领域。
近年来，多孔氧化锆陶瓷的制备和应用引起了广泛关注。
二、研究目的
本文旨在探究多孔氧化锆陶瓷的制备方法及其性能，并尝试寻找最优化的工艺参数。
三、研究内容和步骤
1. 收集多孔氧化锆陶瓷的制备方法及其成形工艺的相关文献资料，并进行综合分析。
2. 采用化学法或物理法 (如溶胶-凝胶法、极性溶剂法、泡沫法或粉末冶金法等) 制备多孔氧化锆陶瓷。
3. 对所制备的多孔氧化锆陶瓷进行微观结构、孔径大小和分布、孔隙率、力学性能、化学稳定性和生物相容性等方面的性能测试。
4. 对制备方法进行优化，以获得最佳的多孔氧化锆陶瓷制备工艺。
四、研究意义
1. 对多孔氧化锆陶瓷的性能进行深入研究，有助于寻找最优制备工艺，进一步探寻其在医学、环境和化学工业等领域的应用前景。
2. 为未来多孔陶瓷的制备和性能评估提供参考和借鉴。
3. 丰富材料科学研究领域，为实际应用提供新的解决方案和思路。
五、预期成果
1. 探究多孔氧化锆陶瓷的最佳制备工艺参数。
2. 对多孔氧化锆陶瓷材料的微观结构、孔径、孔隙率、化学稳定性、生物相容性等性能进行评估。
3. 为多孔陶瓷的研究提供新思路和新方法，为国内外相关研究领域提供学术支持和技术创新。
