钎焊工艺标准

钎焊生产工艺

钎焊生产工艺包括：钎焊前工件表面准备、装配、安置钎料、钎焊、钎后处理等各工序，每一工序均会影响产品的最终质量。

工件表面准备

钎焊前必须仔细地清除上件表面的氧化物、油脂、脏物及油漆等，因为熔化了的钎料不能润湿未经清理的零件表面，也无法填充接头间隙。有时，为厂改善母材的钎焊性以及提高钎焊接头的抗腐蚀性，钎焊前还必须将零件预先镀覆某种金属层。

(1)清除油污油污可用有机溶剂去除。

常用的有机溶剂有酒精、四氯化碳、汽油、三氯化烯、二氯乙烷及三氯乙烷等。小批生产时町将零什浸在有机溶剂中清洗干净。大批生产中应用最广的是在有机溶剂的蒸汽中脱脂。此外，在热的碱溶液中清洗也可得到满意的效果。例如钢制零件可浸入70—80℃的10％苛性钠溶液中脱脂，铜和铜合金零件可在50g磷酸三钠，50g碳酸氢纳加1L水的溶液内清洗，溶液温度为60～80°C。零件的脱脂也可在洗涤剂中进行脱脂后用水仔细清洗。当零件表面能完全被水润湿时，表明表面油脂已去除干净。

对于形状复杂而数量很大的小零件，也可在专门的槽子中用超声波清洗。超声波去油效率高。

(2)清除氧化物钎焊前，零件表面的氧化物可用机械方法、化学浸蚀法和电化学浸蚀方法进行。

机械方法清理时可采用锉刀、金属刷、砂纸、砂轮、喷砂等去除零们：表面的氧化膜。其中锉刀和砂纸清理用于单件生产，清理时形成的沟槽还有利于钎料的润湿和铺展。批量生产时用砂轮、金属刷、喷砂等方法。铝和铝合金、钛合金的表面不宜用机械清理法。

化学浸蚀法广泛用于清除零件表面的氧化物，特别是批量生产中，因为他的生产率比较高，但要防止表面的过浸蚀。适用于不同金属的化学浸蚀液成分列于表1。对于大批量生产及必须快速清除氧化膜的场合，可采用，电化学浸蚀法(表2)。

表1 化学浸蚀液成分

表2 电化学浸蚀

化学浸蚀和电化学浸蚀后，还应进行光泽处理或中和处理（表3)，随后在冷 水或热水中洗净，并加以干燥。

（

二 〇 一 三 年 十 二 月 本科科研训练论文 学校代码： 10128

学 号： ******////

题 目：铝合金的钎焊工艺

学生姓名：///

学 院：材料科学与工程

系 别：材料成型及控制工程

专 业：材料成型及控制工程

班 级：材///班

指导教师：///

内蒙古工业大学本科科研训练论文

摘 要

焊接是制造业的重要组成部分，应用广泛，发展迅速，在制造行业占有重要的地位。我国是世界产钢、用钢大国，也是焊接大国。随着高新技术和新工艺的不断出现，机械制造、安装、维修业也逐步向精细方向发展，对焊接技术的要求也越来越高。近几年来，焊接的使用量迅速增加；焊接机械化自动化技术改造加快；焊接自动化率快速提高。钎焊是用比母材熔点低的金属材料作为钎料，用液态钎料润湿母材和填充工件接口间隙并使其与母材相互扩散的焊接过程，这篇论文对钎焊焊接前的准备和焊接方法的做了设计，介绍了焊接所需的钎料和钎剂，给出了钎接接头形式以及接头的质量检测方法，在钎焊操作中应该注意的安全问题。

关键词:焊料，焊剂，钎焊接头，钎焊装置，钎焊气体

Abstract

Welding is an important part of the manufacturing industry, widely used, rapid

development in the manufacturing industry occupies an important position. China is the

world steel production, steel big country, but also the welding power. With the emergence

of high-tech and new technology, machinery manufacturing, installation and maintenance

''

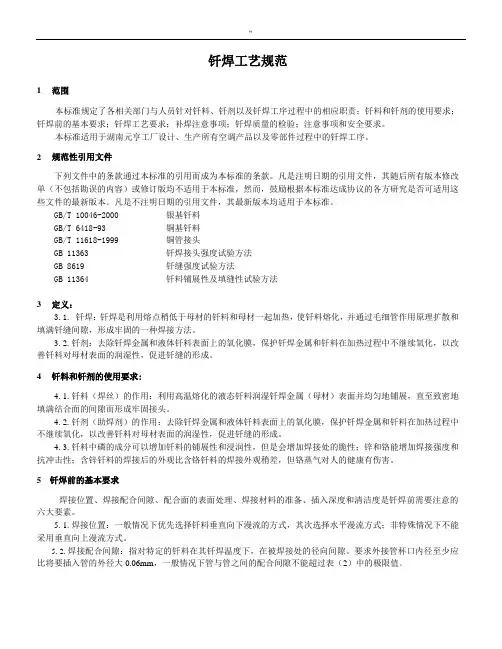

钎焊工艺规范

1 范围

本标准规定了各相关部门与人员针对钎料、钎剂以及钎焊工序过程中的相应职责；钎料和钎剂的使用要求；钎焊前的基本要求；钎焊工艺要求；补焊注意事项；钎焊质量的检验；注意事项和安全要求。

本标准适用于湖南元亨工厂设计、生产所有空调产品以及零部件过程中的钎焊工序。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有版本修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可适用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本均适用于本标准。

GB/T 10046-2000 银基钎料

GB/T 6418-93 铜基钎料

GB/T 11618-1999 铜管接头

GB 11363 钎焊接头强度试验方法

GB 8619 钎缝强度试验方法

GB 11364 钎料铺展性及填缝性试验方法

3 定义：

3.1. 钎焊：钎焊是利用熔点稍低于母材的钎料和母材一起加热，使钎料熔化，并通过毛细管作用原理扩散和填满钎缝间隙，形成牢固的一种焊接方法。

3.2.钎剂：去除钎焊金属和液体钎料表面上的氧化膜，保护钎焊金属和钎料在加热过程中不继续氧化，以改善钎料对母材表面的润湿性，促进钎缝的形成。

4 钎料和钎剂的使用要求:

4.1.钎料（焊丝）的作用：利用高温熔化的液态钎料润湿钎焊金属（母材）表面并均匀地铺展，直至致密地填满结合面的间隙而形成牢固接头。

4.2.钎剂（助焊剂）的作用：去除钎焊金属和液体钎料表面上的氧化膜，保护钎焊金属和钎料在加热过程中不继续氧化，以改善钎料对母材表面的润湿性，促进钎缝的形成。

4.3.钎料中磷的成分可以增加钎料的铺展性和浸润性，但是会增加焊接处的脆性；锌和铬能增加焊接强度和抗冲击性；含锌钎料的焊接后的外观比含铬钎料的焊接外观稍差，但铬蒸气对人的健康有伤害。

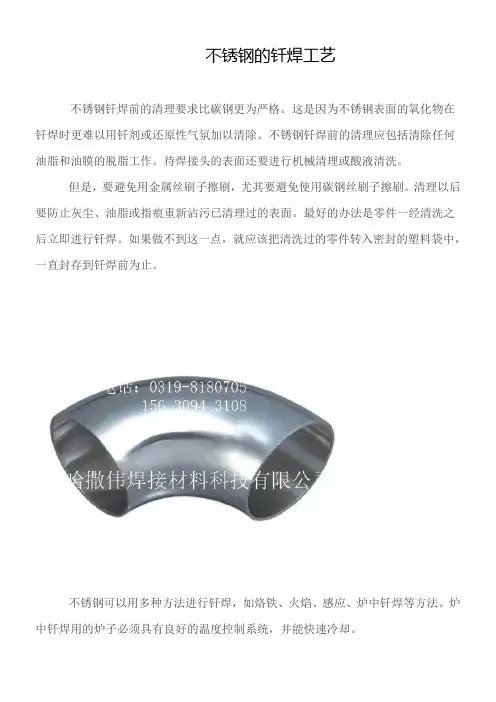

不锈钢的钎焊工艺

不锈钢钎焊前的清理要求比碳钢更为严格。这是因为不锈钢表面的氧化物在钎焊时更难以用钎剂或还原性气氛加以清除。不锈钢钎焊前的清理应包括清除任何油脂和油膜的脱脂工作。待焊接头的表面还要进行机械清理或酸液清洗。

但是，要避免用金属丝刷子擦刷，尤其要避免使用碳钢丝刷子擦刷。清理以后要防止灰尘、油脂或指痕重新沾污已清理过的表面。最好的办法是零件一经清洗之后立即进行钎焊。如果做不到这一点，就应该把清洗过的零件转入密封的塑料袋中，一直封存到钎焊前为止。

不锈钢可以用多种方法进行钎焊，如烙铁、火焰、感应、炉中钎焊等方法。炉中钎焊用的炉子必须具有良好的温度控制系统，并能快速冷却。 用氢气作为保护气体进行钎焊时，对氢气纯度的要求视钎焊温度和母材成分而定，即钎焊温度越低，母材含有稳定剂越多，要求氢气的露点越低。例如对于1Cr13和Cr17Ni2等马氏体不锈钢，在1000℃温度下钎焊时要求氢气露点低于-40℃；对于不含稳定剂的18-8型烙镍不锈钢，在1150℃钎焊时，要求氢气露点低于-25℃；但对于钛稳定剂的1Cr18Ni9Ti，1150℃钎焊时的氢气露点必须低于-40℃。

采用氩气保护进行钎焊时，要求用高纯度的氩气。若在不锈钢表面上镀铜或镀镍，则可降低对保护气体纯度的要求。氩气保护钎焊时，为了保证去除不锈钢表面的氧化膜，可以采用气体钎剂，常用的有加BF3气体的氩气保护钎焊。采用含锂或硼等的自钎剂钎料时，即使不锈钢表面有轻微的氧化，也能保证钎料铺展，从而提高钎焊质量。

真空钎焊不锈钢时，真空度要视钎焊温度而定。

不锈钢钎焊后的主要工序是清理残余钎剂和残余阻流剂，必要时进行钎焊后的热处理。非硬化不锈钢零件在还原性或惰性气氛中进行钎焊时，如果没有使用钎剂和没有必要清除阻流剂的话，则不必清理表面。

根据所采用的钎剂和钎焊方法，残余钎剂的清除可以用水冲洗、机械清理或化学清理。如果采用研磨剂来清洗钎剂或钎焊接头附近热区域的氧化膜时，应使用砂子或其他非金属细颗粒。不能使用不锈钢以外的其他金属细粒，以免引起锈斑或点状腐蚀。
