下载文档原格式
NiO基纳米复合材料的合成方法和应用领域NiO基纳米复合材料是一种由NiO纳米颗粒与其他材料组成的复合材料。
合成NiO基纳米复合材料的方法有很多种，下面将介绍其中的几种常用方法，并探讨该材料在不同领域的应用。
一种常见的合成方法是溶胶-凝胶法。
在这种方法中，首先将金属盐（如硝酸镍）与溶剂混合，形成溶胶。
然后加入适量的表面活性剂和助溶剂，并通过热处理和乳化剂沉淀，使溶胶变成凝胶。
通过还原、煅烧等步骤，得到NiO基纳米复合材料。
另一种合成方法是热分解法。
在这种方法中，首先将Ni（NO）3 2H2O和某种有机物（如乙酸丙烯酯）混合，并在一定温度下进行加热，使其发生热分解反应，生成NiO纳米颗粒。
然后将NiO纳米颗粒与其他材料（如碳纳米管、钙钛矿等）混合，并通过热处理形成NiO基纳米复合材料。
还有电化学沉积法、溶液法、物理气相沉积法等合成方法可用于制备NiO基纳米复合材料。
NiO基纳米复合材料具有多种应用领域。
它在能源领域有着广泛的应用。
由于其良好的电化学性能和光催化性能，NiO基纳米复合材料可以作为光电池、电化学储能器件和催化剂。
将NiO纳米颗粒与功能化碳纳米管结合，可以制备高性能的锂离子电池和超级电容器。
NiO基纳米复合材料还可以用于太阳能电池、燃料电池和水分解器等能源转换和储存设备。
NiO基纳米复合材料在传感器领域也有广泛的应用。
由于其较高的表面积和特殊的电子传输性质，NiO基纳米复合材料可以用于制备高灵敏度和高选择性的传感器。
将NiO纳米颗粒与半导体材料结合制备的气敏传感器可以用于检测环境中的有害气体。
NiO基纳米复合材料还可以用于生物传感器、光学传感器和电化学传感器等领域。
NiO基纳米复合材料还在储氢材料、触媒、光催化等领域有着潜在的应用价值。
将NiO 纳米颗粒与负载材料结合，可以制备高效的氢储存材料。
NiO基纳米复合材料还可以用于有机合成反应中的催化剂和污染物的光催化降解。
NiO基纳米复合材料是一种具有广泛应用前景的材料。

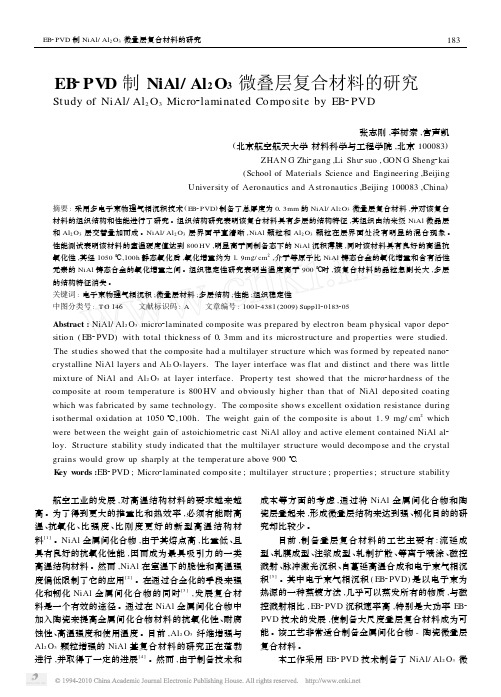

EB2PV D制NiAl/Al2O3微叠层复合材料的研究St udy of NiAl/Al2O3Micro2laminated Compo site by EB2PVD张志刚,李树索,宫声凯(北京航空航天大学材料科学与工程学院,北京100083)ZHAN G Zhi2gang,Li Shu2suo,GON G Sheng2kai(School of Materials Science and Engineering,BeijingU niversity of Aeronautics and Ast ronautics,Beijing100083,China)摘要:采用多电子束物理气相沉积技术(EB2PVD)制备了总厚度为013mm的NiAl/Al2O3微叠层复合材料,并对该复合材料的组织结构和性能进行了研究。
组织结构研究表明该复合材料具有多层的结构特征,其组织由纳米级NiAl微晶层和Al2O3层交替叠加而成。
NiAl/Al2O3层界面平直清晰,NiAl颗粒和Al2O3颗粒在层界面处没有明显的混合现象。
性能测试表明该材料的室温硬度值达到800HV,明显高于同制备态下的NiAl沉积薄膜,同时该材料具有良好的高温抗氧化性,其经1050℃,100h静态氧化后,氧化增重约为119mg/cm2,介于等原子比NiAl铸态合金的氧化增重和含有活性元素的NiAl铸态合金的氧化增重之间。
组织稳定性研究表明当温度高于900℃时,该复合材料的晶粒急剧长大,多层的结构特征消失。
关键词:电子束物理气相沉积;微叠层材料;多层结构;性能;组织稳定性中图分类号:T G146 文献标识码:A 文章编号:100124381(2009)Suppl120183205Abstract:NiAl/Al2O3micro2laminated composite was prepared by elect ron beam p hysical vapor depo2 sitio n(EB2PVD)wit h total t hickness of013mm and it s microst ruct ure and properties were st udied. The st udies showed t hat t he compo site had a multilayer struct ure which was formed by repeated nano2 crystalline NiAl layers and Al2O3layers.The layer interface was flat and distinct and t here was little mixt ure of NiAl and Al2O3at layer interface.Property test showed t hat t he micro2hardness of t he compo site at room temperat ure is800HV and obviously higher t han t hat of NiAl depo sited coating which was fabricated by same technology.The composite shows excellent oxidation resistance during isot hermal oxidation at1050℃,100h.The weight gain of t he composite is about1.9mg/cm2which were between t he weight gain of astoichiometric cast NiAl alloy and active element contained NiAl al2 loy.St ruct ure stability st udy indicated t hat t he multilayer st ruct ure would decompose and t he crystal grains would grow up sharply at t he temperat ure above900℃.K ey w ords:EB2PVD;Micro2laminated compo site;multilayer st ruct ure;properties;st ruct ure stability 航空工业的发展,对高温结构材料的要求越来越高。
第49卷第11期2021年6月广州化工Guangzhou Chemical IndustryVol.49No.11Jun.2021 a-Fe2O3/PF纳米复合材料的制备研究赵丽v,苏碧桃|(1西北师范大学，甘肃兰州730070；2酒泉职业技术学院，甘肃酒泉735000)摘要：以Fe(NO3)3泊比。
以及糠醇(F)作为原料，探究通过聚合一热转化制备Fe2O3/PF的主要流程以及步骤。
并对制备的复合材料进行检验，使用TEM、XRD等技术，从产物尺寸、产物结构特征以及吸光特征等方面，进行了表征。
此外，本文还通过基于室温和自然光环境下的MB溶液脱色降解模型，对相关材料的催化特性进行了深入的分析。
实验结果表明：复合材料所具备的催化性能水平以及相关的结构，与热转化条件之间有着十分密切的联系。
关键词：a-Fe2O3；PF；两步法；纳米复合材料中图分类号：0632.3文献标志码：B文章编号：1001-9677(2021)011-0035-04Preparation of a-Fe2O3/PF Nanocomposites*ZHAO Li'2,SU Bi-tao l(1Northwest Normal University,Gansu Lanzhou730070；2Jiuquan Vocational and Technical College,Gansu Jiuquan735000,China)Abstract:With Fe(N03)3•9H2O and furfuryl alcohol(F)as raw materials,the main process and steps of preparing Fe2O3/PF by polymerization-t hermal transformation were investigated.The prepared composite materials were tested and characterized from the aspects of product size,product structure characteristics and light absorption characteristics using TEM,XRD and other techniques.In addition,the catalytic properties of the relevant materials through the decolorization and degradation model of MB solution based on room temperature and natural lightwere also analyzed.The experimental results showedthat the catalytic performance and the structure of the composite were closely related to the thermal transformation conditions.Key words：a-Fe2O3；PF；nanocomposite；two-step半导体光催化技术应用于环境污染治理的研究引起了人们广泛的探索和深入的研究一幻。
1前言鉴于碳化钛具有熔点高、硬度高、抗热震性好及良好的耐热冲击性等各项优异的性能，因而作为难熔碳化物普遍应用于切削刀具、耐磨材料、坩埚和工业机械配件等众多领域[1,2]。
碳化钛粉末一般采用碳热还原法进行制备，以二氧化钛或钛作为钛源和炭黑等混合均匀后，在真空碳（石墨）管炉中于高温下反应即可生成。
也可应用其他制备方法，如高温自蔓延法等[3]。
碳化钛陶瓷材料的制备方法主要有：机械合金化法、原位合成法、高温自蔓延法、热喷涂法等等[3-7]。
在TiC陶瓷材料中添加金属材料组分，不仅可以保留陶瓷固有的耐磨性、高硬度、高强度及抗氧化等特性，还具有了金属组分的延展性，使复合材料的韧性得以提升[1,8]。
因此，本实验添加WC作为补强增韧相，粘结相金属Ni、Co和Mo于TiC基体材料中，采用真空烧结工艺和热压烧结工艺制备了碳化钛陶瓷李少峰(宁波东联密封件有限公司，宁波，315191)扫描电镜（SEM）对试样的表观形貌与断口形貌进行了观察，检测了其力学性能并分析了抗氧化性能。
结果显示：采用不同烧结工艺制备的碳化钛复合材料的力学性能及微观结构有较大差别，热压烧结工艺制备的试样各项性能较优，且试样的断裂面显微组织细密、晶界分布明显、裂纹扩张路线多样变化且走向清晰。
力学性能分别为：弯曲强度1139MPa，断裂韧性9.8MPa·m1/2，维氏硬度21.7GPa，相对密度99.2%。
在设定的条件氧化2h后，900℃时热压烧结制备的试样表面生成了对基体没有保护效用的非保护性氧化膜；而1150℃时试样表面形成了一层致密的对基体具有保护效果的保护性氧化膜。
碳化钨；复合材料；真空烧结；热压烧结；抗氧化性能:宁波市科技创新2025重大专项(2020Z112)。
(1983-),男,硕士,高级工程师,主要从事结构陶瓷研究。
Email:********************。
. All Rights Reserved.复合材料。
选用扫描电镜（SEM ）察看了复合材料的表观形貌与断口形貌，分别检测了其力学性能，并对热压烧结工艺制备的碳化钛复合材料的抗氧化性能进行了研究。
纳米镍、纳米金刚石/镍复合物的制备和性质研究的开题报告一、选题背景纳米技术是当前材料科学领域的热门研究方向，纳米材料的制备和性质研究引起了广泛关注。
纳米材料具有普通材料所没有的许多特异性能，如高比表面积、高反应活性、低热稳定性等等。
这些特殊性质使得纳米材料在电子学、机械学、光学、材料科学等领域有着广泛的应用前景。
本课题主要针对纳米镍、纳米金刚石/镍复合物的制备和性质研究展开探讨。
纳米镍具有优异的催化活性，广泛用于石油加工、电池制造、生物医学等领域。
而纳米金刚石/镍复合物则能够综合利用镍和金刚石的优异性能，具有优异的物理、化学和机械性质，在材料科学、航空航天、能源等领域有着广泛的应用前景。
二、文献综述1. 纳米镍的制备和应用近年来，纳米镍的研究领域逐渐扩展，其制备方法包括物理化学方法、生物法以及化学合成法等。
纳米镍相较于块体镍具有许多优异性质，如高活性、高比表面积等。
纳米镍常常被用于氢气的储存、制备催化剂等领域，同时也被广泛应用于电池制造、生物医学等领域。
2. 纳米金刚石/镍复合物的制备和性质研究纳米金刚石/镍复合物具有优异的物理、化学和机械性质，是一种新型的功能材料。
目前，纳米金刚石/镍复合物的制备方法主要包括电沉积法、化学还原法以及溶胶凝胶法等。
研究表明，纳米金刚石/镍复合物除了具有金刚石的硬度、导热性、电学性外，还能够综合利用镍的催化活性和磁性等优异性质，因此在材料科学、航空航天、能源等领域具有广泛的应用前景。
三、研究内容本课题主要研究纳米镍、纳米金刚石/镍复合物的制备和性质研究。
具体研究内容包括以下几个方面：1. 纳米镍的制备方法研究，包括物理化学方法、生物法以及化学合成法等，比较各种方法的优缺点并确定最适合的制备方法。
2. 纳米镍的性质研究，主要包括表面性质、催化性能和电化学性能等方面的研究。
3. 纳米金刚石/镍复合物的制备方法研究，主要包括选择合适的制备方法和优化复合物的制备工艺。
4. 纳米金刚石/镍复合物的性质研究，主要关注其物理、化学和机械性质的研究，以及特性测试和应用前景分析。
