开关量

第一章1、什么是开关量，开关量和模拟量、数字量的区别，图形如何？注意坐标意义开关量：在时间上连续，在幅值上是二值化的量。

模拟量：在时间上和幅值上都连续数字量：在时间上和幅值上都不连续图形：P12、开关量控制系统的应用场合顺控系统顺序控制系统SCS保护系统锅炉炉膛安全监视系统FSSS汽轮机紧急跳闸保护系统ETS报警系统ANN3、正逻辑和负逻辑电路正逻辑：用高电平表示逻辑1，低电平表示逻辑0。

负逻辑：用高电平表示逻辑0，低电平表示逻辑1。

4、热工自动化系统包括哪些？控制Control监测Monitor保护Protection顺控Sequence5、开关量控制的特点1).为了完成某一特定任务，常常需要进行多个被控对象的多步动作的控制。

2).动作有比较固定的规律，而且不随意改变。

3).动作有时不仅根据条件进行，还要根据前一个动作的持续时间去进行。

4).动作通常是有始有终或周期性的。

5).有专用的控制装置来完成控制任务。

第二章1、开关量控制技术有哪几种操作控制技术和自动保护技术1）成组控制（手动）将几个相同操作要求的被控对象，用一个操作开关同时操作。

例如:用于同时开、关某几个阀门或开甲同时关乙的场合。

2）选线控制（手动）是针对设备的一对一操作方式而言的，遵循先选线后操作的原则。

例如：在锅炉的一次风挡板、二次风挡板方面应用。

缺点：公共部分故障，会使所有操作失控。

要先选线，后操作，不能同时和快速操作。

3）程序控制（自动）将复杂的热力生产过程划分为若干个局部控制系统，选配适当的控制装置，通过它的发出操作指令，使局部控制系统中的相关被控对象按照启停和运行规程自动完成操作任务。

例如：机炉辅助设备启停保护系统，锅炉吹灰系统，输煤系统，水处理系统。

局部顺控、辅机顺控、主机顺控、机组顺控4）联动控制（自动）通过简单的电路连接形成某些特定的逻辑关系，类似成组操作，使多个控制相互联系在一起，从而实现自动操作和保护方式。

例如：启动备用设备：水压低时启动备用泵启动相关设备：启动水泵后打开泵出口阀停止相关设备：磨煤机停止时停止给煤机停止相关控制：压力保护时暂停水位保护2、常用的术语名词，步、活动步等1）步：将控制过程分成的一个个明显的阶段。

开关量测试方法嘿，咱今儿就来聊聊开关量测试方法！你可别小瞧这开关量，它就像电路世界里的小精灵，可重要着呢！开关量嘛，简单说就是只有两种状态，开或者关，就像咱家里的电灯，不是亮着就是灭了。

那怎么测试它呢？咱可以用一些专门的工具呀，就好像医生要用听诊器来听心跳一样。

比如说，咱可以用万用表。

这万用表就像是个小侦探，能帮咱找出开关量的小秘密。

把它的表笔往开关量的接口上一搭，嘿，就能知道它是开还是关啦。

这多神奇呀！就好像你能一下子看穿一个人的心思一样。

还有啊，咱可以通过观察指示灯来判断。

有些设备上会有指示灯，亮了就表示开，灭了就表示关。

这多直观呀，就跟你看信号灯过马路一样，红灯停绿灯行，一目了然！咱也可以通过电路的反应来测试。

比如开关量控制着一个电机，那打开开关，电机转起来了，不就说明开关量起作用了嘛。

这就好像你按了遥控器，电视就有反应了，是不是很简单易懂呀？你想想，如果开关量出了问题，那可不得了哇！就好比一个人的神经出了错乱，那整个系统不就乱套了嘛！所以测试开关量可不能马虎呀。

咱测试的时候可得细心点，就像给病人看病一样，不能有一点疏忽。

要仔细观察每个细节，不放过任何一个小问题。

不然等出了大问题，再后悔可就来不及啦！那有人可能会问了，测试开关量有啥难的呀？嘿，你可别小瞧它！就像你看着一道数学题觉得简单，等自己做的时候才发现没那么容易呢。

开关量测试也一样，需要耐心和细心，一个不小心就可能出错哦。

咱还得不断学习新的测试方法呢，就像咱得不断学习新知识才能跟上时代的步伐一样。

科技在发展，测试方法也在不断更新换代呀。

总之呢，开关量测试方法可真是个有趣又重要的事儿！咱可得好好掌握它，让这些小小的开关量在咱的手里乖乖听话，为我们的生活和工作服务呀！这就是我对开关量测试方法的一些看法，你觉得呢？。

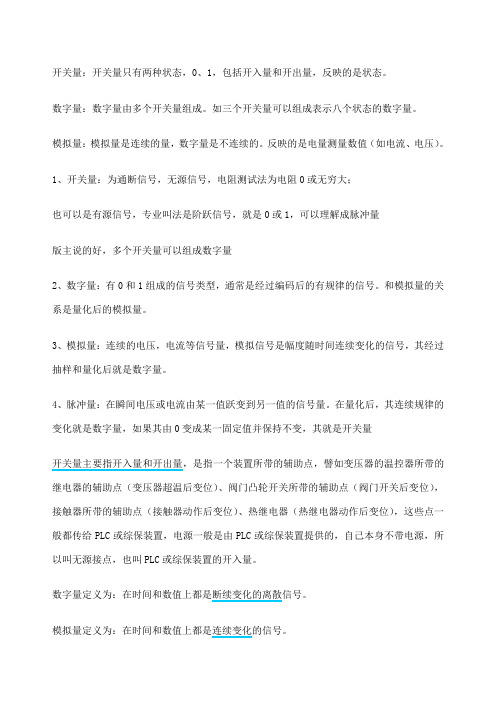

开关量：开关量只有两种状态，0、1，包括开入量和开出量，反映的是状态。

数字量：数字量由多个开关量组成。

如三个开关量可以组成表示八个状态的数字量。

模拟量：模拟量是连续的量，数字量是不连续的。

反映的是电量测量数值（如电流、电压）。

1、开关量：为通断信号，无源信号，电阻测试法为电阻0或无穷大；也可以是有源信号，专业叫法是阶跃信号，就是0或1，可以理解成脉冲量版主说的好，多个开关量可以组成数字量2、数字量：有0和1组成的信号类型，通常是经过编码后的有规律的信号。

和模拟量的关系是量化后的模拟量。

3、模拟量：连续的电压，电流等信号量，模拟信号是幅度随时间连续变化的信号，其经过抽样和量化后就是数字量。

4、脉冲量：在瞬间电压或电流由某一值跃变到另一值的信号量。

在量化后，其连续规律的变化就是数字量，如果其由0变成某一固定值并保持不变，其就是开关量开关量主要指开入量和开出量，是指一个装置所带的辅助点，譬如变压器的温控器所带的继电器的辅助点（变压器超温后变位）、阀门凸轮开关所带的辅助点（阀门开关后变位），接触器所带的辅助点（接触器动作后变位）、热继电器（热继电器动作后变位），这些点一般都传给PLC或综保装置，电源一般是由PLC或综保装置提供的，自己本身不带电源，所以叫无源接点，也叫PLC或综保装置的开入量。

数字量定义为：在时间和数值上都是断续变化的离散信号。

模拟量定义为：在时间和数值上都是连续变化的信号。

最基本的数字量就是0和1，最基本来说即指反映到开关上就是指一个开关的打开（0）或闭合（1）状态，开关量是无源的，即它需要装置输出电源对它进行检测（这也就是装置的开入量，如综保装置的非电量输入即是一个外部提供的开入量）；也可以用0和1进行编码，编成各种通讯码。

模拟量即指经PT、CT等传送过来的电压、电流、频率等电量信号；压力传感器经压力变送器、液位传感器经液位变送器、流量传感器经流量变送器、热电偶或热电偶经温度变送器等传送过来的4-20mA（电Ⅲ型仪表）信号等就是模拟量。

80. 如何在复杂系统中使用开关量？关键信息项：1、复杂系统的定义与特点2、开关量的类型与特性3、开关量在复杂系统中的作用与重要性4、适用的复杂系统场景5、开关量的选择与配置原则6、开关量的安装与调试方法7、开关量的维护与故障排除流程8、安全注意事项9、性能评估指标与优化策略11 复杂系统的定义与特点复杂系统是由多个相互关联、相互作用的部分组成，其整体行为难以通过简单地分析各个部分来预测。

这些系统通常具有高度的非线性、不确定性、动态性和多层次结构。

例如，工业自动化生产线、智能交通网络、大型通信系统等都属于复杂系统。

111 复杂系统的非线性特征表现为系统的输出与输入之间不是简单的线性关系，而是存在复杂的函数映射。

112 不确定性可能源于系统内部的随机因素、外部环境的变化以及对系统模型的不完全了解。

113 动态性意味着系统的状态和行为随时间不断变化，需要实时监测和响应。

114 多层次结构则是指系统由不同层次的组件和子系统构成，各层次之间存在复杂的信息传递和控制关系。

12 开关量的类型与特性开关量是一种只有两种状态（通常表示为“开”和“关”、“0”和“1”、“True”和“False”等）的信号。

常见的开关量类型包括机械开关、电子开关、继电器等。

121 机械开关通过物理接触来实现通断，具有简单可靠的特点，但使用寿命有限，响应速度相对较慢。

122 电子开关则利用半导体器件实现开关功能，响应速度快、寿命长，但可能对电磁干扰较为敏感。

123 继电器结合了机械和电子的优点，能够在较大电流和电压下工作，但其体积较大，动作有一定的延迟。

13 开关量在复杂系统中的作用与重要性开关量在复杂系统中起着至关重要的作用，它可以用于控制设备的启动和停止、信号的传输与切换、逻辑判断等。

131 控制设备的启动和停止，例如在生产线上控制电机的运转、阀门的开闭等，实现生产过程的自动化。

132 信号的传输与切换，确保信息在不同通道之间准确、快速地传递，提高系统的通信效率。

开关量输入电路原理
开关量输入电路原理是指使用开关来控制电路的开闭状态的一种电路设计方案。

开关量输入电路通常由一个开关、电源和负载组成。

在闭合状态下，开关连接到电源，从而产生一定的电压或电流信号，被称为“高电平”或“高逻辑位”。

相反，在断开状态下，开关断开电路连接，电压或电流信号为零，被称为“低电平”或“低逻辑位”。

开关量输入电路的设计原理是通过检测开关的状态来确定电路的工作方式。

当开关处于闭合状态时，电流或电压信号能够流经电路，从而使负载工作。

而当开关处于断开状态时，电流或电压信号无法流经电路，导致负载停止工作。

开关量输入电路的应用广泛，常见于各种电子设备中，如电子开关、遥控器等。

它们可以通过简单地控制开关的状态来实现电路的切换，从而实现不同的功能和操作。

另外，开关量输入电路还可以与其他电路相结合，形成更复杂的电路系统。

例如，可以通过开关量输入电路来触发其他电路的开关行为，实现自动控制或触发器的功能。

总的来说，开关量输入电路原理通过开关的开闭状态来控制电路的工作状态，实现电路的开关和切换功能，具有简单、可靠、灵活等特点，在电子设备和自动控制系统中得到广泛应用。

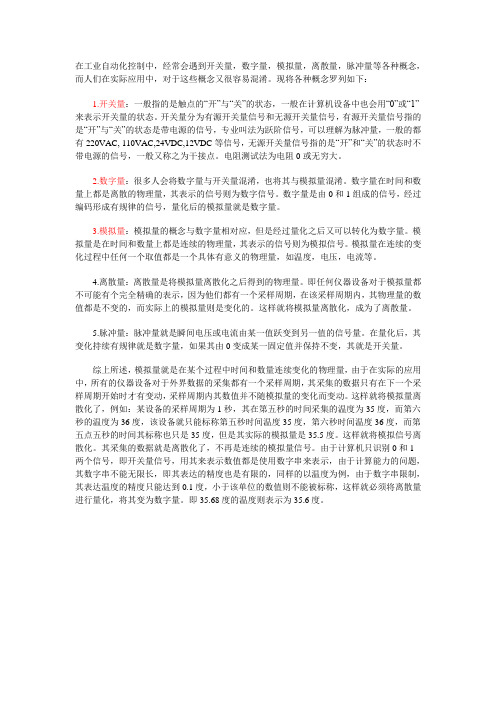

在工业自动化控制中，经常会遇到开关量，数字量，模拟量，离散量，脉冲量等各种概念，而人们在实际应用中，对于这些概念又很容易混淆。

现将各种概念罗列如下：1.开关量：一般指的是触点的“开”与“关”的状态，一般在计算机设备中也会用“0”或“1”来表示开关量的状态。

开关量分为有源开关量信号和无源开关量信号，有源开关量信号指的是“开”与“关”的状态是带电源的信号，专业叫法为跃阶信号，可以理解为脉冲量，一般的都有220VAC, 110VAC,24VDC,12VDC等信号，无源开关量信号指的是“开”和“关”的状态时不带电源的信号，一般又称之为干接点。

电阻测试法为电阻0或无穷大。

2.数字量：很多人会将数字量与开关量混淆，也将其与模拟量混淆。

数字量在时间和数量上都是离散的物理量，其表示的信号则为数字信号。

数字量是由0和1组成的信号，经过编码形成有规律的信号，量化后的模拟量就是数字量。

3.模拟量：模拟量的概念与数字量相对应，但是经过量化之后又可以转化为数字量。

模拟量是在时间和数量上都是连续的物理量，其表示的信号则为模拟信号。

模拟量在连续的变化过程中任何一个取值都是一个具体有意义的物理量，如温度，电压，电流等。

4.离散量：离散量是将模拟量离散化之后得到的物理量。

即任何仪器设备对于模拟量都不可能有个完全精确的表示，因为他们都有一个采样周期，在该采样周期内，其物理量的数值都是不变的，而实际上的模拟量则是变化的。

这样就将模拟量离散化，成为了离散量。

5.脉冲量：脉冲量就是瞬间电压或电流由某一值跃变到另一值的信号量。

在量化后，其变化持续有规律就是数字量，如果其由0变成某一固定值并保持不变，其就是开关量。

综上所述，模拟量就是在某个过程中时间和数量连续变化的物理量，由于在实际的应用中，所有的仪器设备对于外界数据的采集都有一个采样周期，其采集的数据只有在下一个采样周期开始时才有变动，采样周期内其数值并不随模拟量的变化而变动。

这样就将模拟量离散化了，例如：某设备的采样周期为1秒，其在第五秒的时间采集的温度为35度，而第六秒的温度为36度，该设备就只能标称第五秒时间温度35度，第六秒时间温度36度，而第五点五秒的时间其标称也只是35度，但是其实际的模拟量是35.5度。

开关量及其逻辑关系
开关量是指只有两种状态的物理量，通常表示为高电平（1）和低电平（0）。

例如，电路中的开关、传感器的开关输出、数字信号等都是开关量。

在逻辑控制系统中，开关量具有重要的作用。

逻辑关系是指开关量之间的逻辑联系，包括“与”、“或”、“非”等逻辑运算。

常见的逻辑关系如下：
1. “与”逻辑关系：当多个开关量同时满足条件时，该逻辑关系成立。

例如，“所有的灯都要亮”需要同时满足各个灯的开关量都为高电平。

2. “或”逻辑关系：当多个开关量只有一个满足条件时，该逻辑关系成立。

例如，“任意一个开关打开都能使电风扇工作”需要只要有一个开关量的状态为高电平即可。

3. “非”逻辑关系：表示否定某个开关量的状态，例如，“当门没有关上时，就不能启动电梯”。

以上逻辑关系在逻辑控制系统中都有广泛应用，能够实现各种自动化控制功能。

例如在自动化生产线中，通过检测多个传感器的开关量状态，实现机器的自动化调节及报警功能。

简单分析开关量、模拟量、脉冲量的区别及分别的定
义
 开关量、模拟量、脉冲量的浅析
 开关量：开关量只有两种状态，0、1，包括开入量和开出量，反映的是状态。

 模拟量：模拟量是连续的量，数字量是不连续的。

反映的是电量测量数值（如电流、电压）。

 脉冲量：在瞬间电压或电流由某一值跃变到另一值的信号量。

 （开关量学术图）
 开关量、模拟量、脉冲量的定义
 开关量定义为：主要指开入量和开出量，是指一个装置所带的辅助点，譬如变压器的温控器所带的继电器的辅助点（变压器超温后变位）、阀门凸轮开关所带的辅助点（阀门开关后变位），。
