2.5 开关量输入输出通道

FTT300-U配电终端工装调试系统产品说明书版本：V1.00上海金智晟东电力科技有限公司江苏金智科技股份有限公司FTT300-U配电终端工装调试系统产品说明书客户须知注意：请订货时，请您确认测试屏数量目录1产品概述 (5)1.1FTT300-U系统原理 (5)1.2FTT300-U配电终端工装调试系统特点 (6)2FTT300-U技术指标 (6)2.1供电电源及环境 (6)2.2电流模拟量输出 (7)2.3电压模拟量输出 (7)2.4多功能标准表指标 (7)2.5开入开出通道指标 (8)2.5.1开关量输入通道 (8)2.5.2开关量输出通道 (8)3FTT300-U主要功能 (8)3.1配电终端自动整定 (8)3.2配电终端自动测试 (8)4FTT300-U接口参数 (9)4.1接口数量 (9)4.2与配电终端维护软件接口 (9)4.3航插接口 (9)5系统配置 (11)6结构尺寸 (11)1产品概述配电终端的整定、测试是生产的必须环节，因为专门设备缺乏，整定和检测都是用各自的仪器、工具，通过人工完成，自动化水平低；测试效率低下，无法应对配电终端的大规模生产的需求。

而且整定、测试人员劳动强度大、人员专业性要求高、人员易出错，测试结果的客观性有时难以保证。

FTT300-U配电终端工装调试系统就是为了解决上述痛点而研制的。

FTT300-U由1台主控机和至少1面测试屏组成，测试屏的数量可以根据生产规模配置。

1.1FTT300-U系统原理← YC、YX图 1 FTT300-U原理FTT300-U工装调试系统分两个步骤。

一、调试控制软件下发整定值及指令给终端维护软件，终端维护软件返回整定结果。

二、根据测试方案，调试控制软件依次发出测试指令给功率源、测试扩展组件等，由这些智能组件实现各种电气信号的输出，配电终端采集到这些信号，经过数据处理，通过通信规约上送数据，实现了遥测、遥信相关功能与性能的闭环测试。

信息技术与应用China Science & Technology Overview流器（CI1-CI6）、辅助变流器（APU1\APU2）、制动单元（BRAKE）、充电机柜单元（PSU1\PSU2）、列车供电单元（LG1\LG2）、轴温报警系统（ATM）等，使用数字信号与列车防护系统（ATP）、真空断路器（VCB）、空调（1）搭建操作台：用于模拟司机操作台，安装TCMS 显示屏、TCMS 主机箱、司控器、扳键开关等输入输出单元，用于安装用户电脑及控制板卡。

（2）模拟MVB 总线设备：开发网络转HDLC 控制收稿日期：2022-08-03作者简介：孟子诤（1976—），男，黑龙江齐齐哈尔人，硕士研究生，高级工程师，研究方向：机车机务、客站。

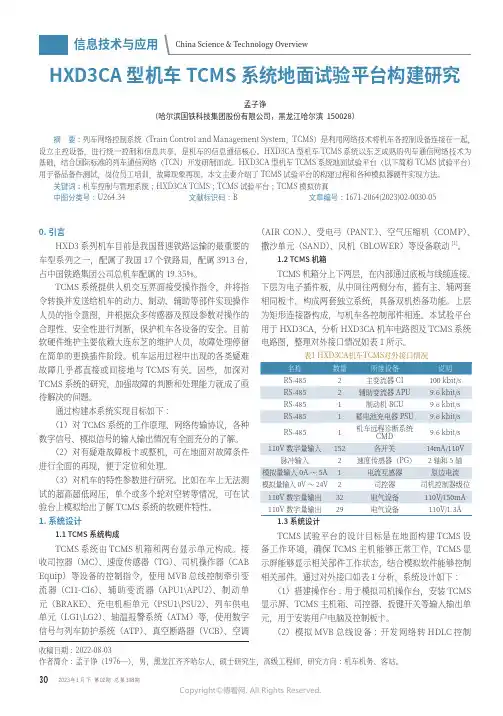

HXD3CA 型机车TCMS 系统地面试验平台构建研究孟子诤（哈尔滨国铁科技集团股份有限公司，黑龙江哈尔滨 150028）摘 要：列车网络控制系统（Train Control and Management System，TCMS）是利用网络技术将机车各控制设备连接在一起，设立主控设备，进行统一控制和信息共享，是机车的信息通信核心。

HXD3CA 型机车TCMS 系统以东芝成熟的列车通信网络技术为基础，结合国际标准的列车通信网络（TCN）开发研制而成。

HXD3CA 型机车TCMS 系统地面试验平台（以下简称TCMS 试验平台）用于备品备件测试，岗位员工培训，故障现象再现。

本文主要介绍了TCMS 试验平台的构建过程和各种模拟器硬件实现方法。

信息技术与应用China Science & Technology Overview器，用于控制牵引变流器、辅助变流器、制动单元、蓄电池充电器和机车远程诊断系统。

（3）模拟行车条件：开发速度传感器模拟器，主变电流模拟器。

为了模拟效果更加真实，开发网压模拟器，用于网压表指示。

（4）创造其他工作条件：其他系统均是通过数字信号与TCMS 接口，相对模拟平台来说就是数字量输入输出，因此采用总线式继电器板来实现数字量输出，采用总线式数字量采集板来实现输入功能。

动态自动计量称使用说明河北衡水老白干酒业股份有限公司二〇一二年一月目录1.特点 (1)2.规格 (1)3.主要功能 (2)4、盘装仪表面板说明 (3)5、安装及接线 (4)5.1、盘装仪表安装尺寸及接线图 (4)5.2壁挂仪表安装尺寸及接线图 (6)5.3 接口定义说明 (8)6、操作说明 (10)6.1 一般规律 (10)6.2 初次使用 (13)6.3 日常操作及维护 (13)6.4 参数修改 (13)6.5 接口测试 (18)6.6 标定 (19)6.7 修改时间参数 (30)6.8 报表查询、累计清除及报表打印 (31)7、原理及功能描述 (32)7.1 计量称与配料秤 (33)7.2 带给料机系统 (33)7.3 流量控制 (33)7.4 批量运行 (33)7.5 初始输出 (33)7.6 启动方式 (33)7.7 流量设定方式 (33)7.8 自动去皮 (33)8、报警处理 (34)9、通信协议 (34)10、参数表 (36)11、通讯地址表 (39)1、特点1采用工业级ARM，32位CPU芯片、24位快速AD芯片以及带温补超大屏幕图形点阵显示屏。

是国内外同类产品最豪华配置，是工业测控仪表的黄金搭档！1.2 超级智能化设计。

皮带秤控制仪的智能化体现在功能的处理、交互操作和异常处理的各个环节。

你只要对设备有初步了解即可在无任何帮助的情况下(甚至无需说明书)，方便地完成仪表的设置和标定等操作，并保证系统能运行在最佳状态。

1.3 操作非常方便。

借助高性能的CPU和高分辨率显示器，CT600真正实现了仪表的无忧操作。

你不需要来回翻阅厚厚的说明书，也不需要频繁的与供应商电话咨询，借助仪表的各种帮助信息，你会轻松完成仪表的各种设置和运行处理。

1.4 高可靠性。

设计原则。

要求新产品CBB使用率大于80%(每个CBB都必须经过1000台以上，1年时间产品的验证)；软硬件设计。

每个设计都必须经过初审、原理性审核、电磁兼容、工艺规范审核等四个步骤共计200多个项目的审核；产品测试。

开关量输入/输出模块（EDPF-DIO）1.1概述EDPF－DIO将16路DI和16路DO集成在一个模块上，其输入/输出方式设置分如下：输入方式：1.2.1信号端子开关量信号输入采用差分输入方式，16路模拟信号共32线，分别对应信号输入端子1－1.2.2 开关量输入方式选择16路开关量依靠16组跳线开关DIX1、DIX2选择；用户可独立地设置为有源输入或无源输入。

跳线开关DIXY，X为开关量序号，Y为功能号。

两种输入方式跳线开关状态如下：a)有源输入（24VDC）1 2 3 1 2 3DIX2 DIX1 DIX1、DIX2的1、2脚短路b）无源输入（干接点）1 2 3 1 2 3DIX2 DIX1DIX1、DIX2的2、3脚短路注：DIX1、DIX2其它组合无意义例如：若第5路置为无源输出（DI4）则：DI41、DI42的2、3短路，1、2断开DI模块出厂时缺省设置为无源输入方式。

注意：当为无源输入方式时，24V电源由DI卡提供，24V电源共负端，其负端为奇数端子，因此当输入开关量采用有公共端方式接线时，其公共端应接到奇数端子上。

模块使用说明输出方式1.3.1 16路开关量采用差分输出，共32线，分别对应端子1～32，奇数端子为正，偶数端为负，16路信号按顺序依次排列，端子安排如下：1.3.2输出方式选择：a.无源: 干接点输出b.有源:＋24V电压输出16路开关量依靠16组跳线开关DOX1、DOX2选择；用户可独立地设置为有源输出或无源输出。

跳线开关DOXY，X为开关量序号，Y为功能号。

两种输出方式跳线开关状态如下：a）无源输出（干接点）1 2 3 1 2 3DOX2 DOX1 DOX1、DOX2的1、2脚短路b）有源输出（24VDC）1 2 3 1 2 3DOX2 DOX1 DOX1、DOX2的2、3脚短路注：DOX1、DOX2的其它组合无意义例如：若第5路置为有源输出（DO4）则：DO41、DO42的2、3短路，1、2断开1.4模块使用说明接线端子1~32用于16路开关量信号的输入，接线端子33~64用于16路开关量信号的输出。
