实验三开关量输入与显示
一、实验要求
编写程序，通过8255的A口读取开关的状态，并在C口所连接的LED灯上显示出来。
二、实验目的
通过使8255读取开关量，进一步掌握8255的编程方法。
三、连接图
图1
四、实验程序框图
五实验过程及步骤
1 按实验要求连接线，将K1~K8连PA0~PA7，PC0~PC7连DL1~DL8，CS连200~207H。
连线结果如上图1所示。
2 对8255进行初始化：方式控制字为90h
3 读入A口状态：
mov dx,200h
in al,dx
4 写入C口
not al
mov dx,202h
out dx,al
5延迟代码段
mov cx,0fffh
lop:loop lop ;延迟，便于观察实验现象
6 运行程序，观察实验结果。
并改变开关的状态，再运行，观察不同开关状态下，LED灯的亮灭情况。
六实验结果
开关打开，相应的LED灯会亮；开关关闭，相应的LED会熄灭。
实验源代码
code segment
assume cs:code
start:
mov dx,203h；对8255进行初始化
mov al,90h
out dx,al
gg:
mov dx,200h ；写入A口
in al,dx
not al
mov dx,202h ；从C口输出
out dx,al
mov cx,0fffh
lop:loop lop ;延迟，便于观察实验现象
jmp gg
code ends
end start。

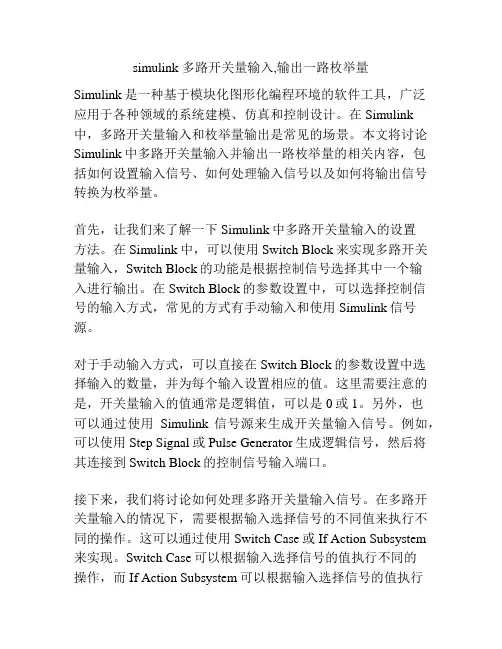

simulink 多路开关量输入,输出一路枚举量Simulink是一种基于模块化图形化编程环境的软件工具，广泛应用于各种领域的系统建模、仿真和控制设计。
在Simulink 中，多路开关量输入和枚举量输出是常见的场景。
本文将讨论Simulink中多路开关量输入并输出一路枚举量的相关内容，包括如何设置输入信号、如何处理输入信号以及如何将输出信号转换为枚举量。
首先，让我们来了解一下Simulink中多路开关量输入的设置方法。
在Simulink中，可以使用Switch Block来实现多路开关量输入，Switch Block的功能是根据控制信号选择其中一个输入进行输出。
在Switch Block的参数设置中，可以选择控制信号的输入方式，常见的方式有手动输入和使用Simulink信号源。
对于手动输入方式，可以直接在Switch Block的参数设置中选择输入的数量，并为每个输入设置相应的值。
这里需要注意的是，开关量输入的值通常是逻辑值，可以是0或1。
另外，也可以通过使用Simulink信号源来生成开关量输入信号。
例如，可以使用Step Signal或Pulse Generator生成逻辑信号，然后将其连接到Switch Block的控制信号输入端口。
接下来，我们将讨论如何处理多路开关量输入信号。
在多路开关量输入的情况下，需要根据输入选择信号的不同值来执行不同的操作。
这可以通过使用Switch Case或If Action Subsystem 来实现。
Switch Case可以根据输入选择信号的值执行不同的操作，而If Action Subsystem可以根据输入选择信号的值执行一系列的操作。
对于Switch Case，可以将Switch Block的输出连接到Switch Case的输入，然后在Switch Case中设置每个分支对应的操作。
每个分支可以是一个子系统、一个函数或一个模块，用于处理特定的输入选择值。
实验一开关量输入输出实验
一、实验要求
1．利用ATC89C51单片机的P1口作开关量输出口，连接8个LED发光二极管；
2．在单步模式（debug菜单下的step over，F10）下，循环点亮这8个LED管（流水灯）；
3．画出AT89C51实现上述功能的完整电路图，包括单片机电源、复位电路、晶振电路和控制电路。
4．完成全部程序和电路调试工作。
5. 先在proteus下运行程序，有时间再尝试用keil 与proteus联调。
二、实验目的
1．掌握AT89C51单片机的最基本电路的设计；
2．了解单片机I/O端口的使用方法；
三、设计提示
1. 硬件电路图
可参考switch controll.DSN，请删除无关电路。
2. 程序框架
start:
mov r0,0
again:
….. ;从tab表中获取相应数值(请补充相应指令)
mov p1,a
inc r0 ;r0+=1
jmp again
tab: db 01h,02h,04h,08h,10h,20h,40h,80h; 数值表（具体数值可自行修改）
feh,fdh,fbh,f7h,efh,dfh,bfh,7fh
（db是伪指令，定义一个byte的内容单元，上述的语句是定义了包含8个元素的数组，每个元素占据1个byte）。
end
四、主要元件。
第一章答案1计算机控制系统是由哪几部分组成？画出方块图并说明各部分的作用。
答：（1）计算机控制系统是由工业控制机、过程输入输出设备和生产过程三部分组成。
（2）方块图如下图1.1所示：工业计算机 PIO 设备 生产过程图1.1 计算机控制系统的组成框图1、①工业控制机软件由系统软件、支持软件和应用软件组成。
其中系统软件包括操作系统、引导程序、调度执行程序，它是支持软件及各种应用软件的最基础的运行平台；支持软件用于开发应用软件；应用软件是控制和管理程序；②过程输入输出设备是计算机与生产过程之间信息传递的纽带和桥梁。
③生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
2.计算机控制系统的实时性、在线方式、与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。
（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。
4、计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导系统（OIS ）优点：结构简单、控制灵活和安全。
缺点：由人工控制，速度受到限制，不能控制对象。
（2）直接数字控制系统(DDC)优点：实时性好、可靠性高和适应性强。
（3）监督控制系统（SCC ）优点：生产过程始终处于最有工况。
（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。
CPU/MEM 人-机接口 内部总线 系统支持版 磁盘适合器 数字量输出（DO ）通道 数字量输入（DI ）通道模拟量输出（AO ）通道 模拟量输入（AI ）通道 电气开关 电气开关 执行机构 测量变送 被控对象（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。

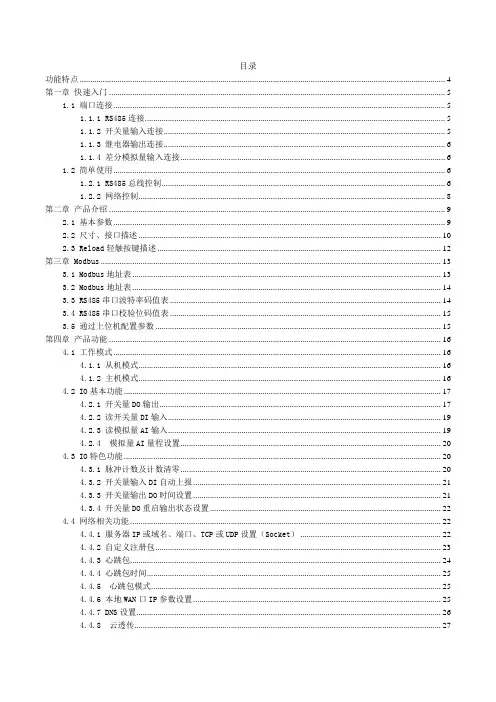

目录功能特点 (4)第一章快速入门 (5)1.1 端口连接 (5)1.1.1 RS485连接 (5)1.1.2 开关量输入连接 (5)1.1.3 继电器输出连接 (6)1.1.4 差分模拟量输入连接 (6)1.2 简单使用 (6)1.2.1 RS485总线控制 (6)1.2.2 网络控制 (8)第二章产品介绍 (9)2.1 基本参数 (9)2.2 尺寸、接口描述 (10)2.3 Reload轻触按键描述 (12)第三章 Modbus (13)3.1 Modbus地址表 (13)3.2 Modbus地址表 (14)3.3 RS485串口波特率码值表 (14)3.4 RS485串口校验位码值表 (15)3.5 通过上位机配置参数 (15)第四章产品功能 (16)4.1 工作模式 (16)4.1.1 从机模式 (16)4.1.2 主机模式 (16)4.2 IO基本功能 (17)4.2.1 开关量DO输出 (17)4.2.2 读开关量DI输入 (19)4.2.3 读模拟量AI输入 (19)4.2.4 模拟量AI量程设置 (20)4.3 IO特色功能 (20)4.3.1 脉冲计数及计数清零 (20)4.3.2 开关量输入DI自动上报 (21)4.3.3 开关量输出DO时间设置 (21)4.3.4 开关量DO重启输出状态设置 (22)4.4 网络相关功能 (22)4.4.1 服务器IP或域名、端口、TCP或UDP设置（Socket） (22)4.4.2 自定义注册包 (23)4.4.3 心跳包 (24)4.4.4 心跳包时间 (25)4.4.5 心跳包模式 (25)4.4.6 本地WAN口IP参数设置 (25)4.4.7 DNS设置 (26)4.4.8 云透传 (27)4.4.9 清除缓存 (27)4.4.10 保活连接 (27)4.4.11 超时重启 (27)4.4.12 SOCKET本地端口设置 (27)4.4.13 MAC读取 (27)4.4.14 SN读取 (28)重要声明 (29)修订历史 (29)功能特点●支持4路差分模拟量输入，默认电流检测；●支持4路数字量输入，默认干接点；●支持4路继电器输出；●支持socket连接远程服务器，支持 TCP Client；●采用Modbus TCP/RTU协议数据处理；●支持连接云，指令控制；●支持2种工作模式，主机模式，从机模式，从机可通过RS485级联多个设备；●支持Reload轻触按键，长按5s，Modbus设备地址、RS485串口波特率和校验位恢复出厂设置；●硬件看门狗，具有高度的可靠性；●多个指示灯显示工作状态；●电源具有良好的过流、过压、防反接等功能。
习题与思考题1.PLC的定义是什么?答：可编程逻辑控制器（Programmable Logic Controller），简称PLC。
是一种专门在工业环境下应用而设计的数组运算操作的电子装置。
它采用可以编程的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算数运算等操作的指令，并能通过数字式或模拟式的输入输出，控制各种类型的机械或生产过程。
2.简述PLC的发展概况和发展趋势。
答：发展概况：20世纪60年代末，PLC生产于美国马萨诸塞州。
PLC崛起于20世纪70年代，首先在汽车流水线上大量应用。
20世纪90年代是PLC发展最快的时期，PLC在系统结构上，从单机向多CPU和分布式及远程控制系统发展；PLC在编程语言上，图形化和文本化语言的多样性，创造了更具表达控制要求、通信能力和文字处理的编程环境，PLC 在应用范围和水平上得到了全方位的提高。
20世纪90年代至今，PLC走进了一个开放性和标准化的时代。
发展趋势：PLC通信的网络化和无线化，开放性和编程软件标准化、平台化，体积小型化、模块化、集成化，运算速度高速化、性能更可靠，向超大型、超小型两个方向发展，软PLC的发展。
3.PLC有哪些主要功能?答：低档PLC具有逻辑运算、定时、计数、移位以及自诊断、监控等基本功能还有少量的模拟量输入输出、算数运算、数据传送和比较、通信等功能，主要用于逻辑控制、顺序控制或少量模拟量控制的单机系统。
中档PLC除了低档PLC的基本功能外，还具有较强的模拟量输入/输出、算数运算、数据传送和比较、数制转换、远程I/O、子程序、通信联网等功能，还可以增设中断控制、PID控制等功能，适用于复杂控制系统。
高档PLC除了具有中档PLC的功能外，还增加了带符号算数运算、矩阵运算、位逻辑运算、二次方根运算及其他特殊功能函数的运算、制表及表格传送功能。
高档PLC具有更强的通信联网功能，可用于大规模过程控制或构成分布式网络控制系统，实现工厂自动化。
开关量输入学院：物理与电子工程学院班级：11.4 学号：1109040433 姓名：陈刘佩摘要：在计算机控制系统中，计算机是信息处理的核心，它不断地从外部获取关于被控对象或过程的状态信息，按照某种策略加工、处理，再向外发出控制信息，从而达到调节、控制的目的。
而我们为了获取系统的运行状态或设定信息，则经常需要进行开关量信号的输入。
关键词：开关量、光耦合器KEY WORDS: switching value、optical coupler一、引言：“开”和“关”是电器最基本、最典型的功能。
开关量，指控制继电器的接通或者断开所对应的值，即“1”和“0”。
开关量是指非连续性信号的采集和输出，包括遥信采集和遥控输出。
开关量主要指开入量和开出量，开关量输入是PLC与现场的以开关量为输出形式的检测元件的连接通道，它把反映生产过程的有关信号转换成CPU单元所能接收的数字信号。
二、开关量1、开关量：该物理量只有两种状态，如开关的导通和断开的状态，继电器的闭合和打开，电磁阀的通和断，等等。
2、开关和开关量信号的区别:开关是一种有两个可选择的、有固定位置的装置，主要用于向单片机输入电平信号。
开关量信号就是通过拨动开关的位置，使单片机得到的一个固定不变的电平信号。
在智能仪器中用于向单片机输入控制命令或数据，开关信号可以通过机械式开关、电子式开关、温度开关等方式产生。
3、开关量信号的特点:只有开和关、通和断、高电平和低电平两种状态的信号叫开关量信号，在智能仪器的电子电路中，通常用二进制数0和1来表示。
4、开关量信号的作用:开关量输入、输出部分是智能仪器与外部设备的联系部件，智能仪器通过接受来自外部设备的开关量输入号和向外部设备发送开关量信号，实现对外部设备状态的检测、识别和对外部执行元器件的驱动和控制。
5、常见电子开关:常见电子开关有：扳键开关、BCD码拔盘开关、磁性开关、光敏器件开关（光电开关、光纤开关等）、温度超限开关等。
simulink 多路开关量输入,输出一路枚举量文章标题：深度解析Simulink中的多路开关量输入输出一路枚举量目录：1. 引言2. Simulink中的多路开关量输入输出3. 枚举量在Simulink中的应用4. 总结与回顾5. 个人观点与理解引言Simulink作为一种功能强大的工具，广泛应用于控制系统的建模、仿真及实时工控等领域。
在Simulink中，多路开关量输入输出一路枚举量是一个常见的需求。
本文将深度解析这一主题，帮助读者更全面、深入地理解Simulink的相关知识。
Simulink中的多路开关量输入输出在Simulink中，多路开关量输入输出通常用于表示系统的离散状态。
这种状态可以是开关量、逻辑量或枚举量，而在实际的控制系统中，常常需要将多个开关量输入映射到一路枚举量输出，或者将一路枚举量输入拆分成多路开关量输出。
这样的需求在工业控制、自动化系统等领域中非常常见。
枚举量在Simulink中的应用在Simulink中，对于多路开关量输入输出一路枚举量的应用，可以通过状态机、逻辑运算等方式来实现。
通过状态机模块，可以方便地将多个开关量输入映射到枚举量输出，从而实现系统状态的描述和控制。
通过逻辑运算模块，也可以将枚举量输入拆分成多个开关量输出，实现系统状态的分解和处理。
这些技术和方法在Simulink中得到了良好的支持和实现。
总结与回顾通过本文的深度解析，读者可以更全面地理解Simulink中多路开关量输入输出一路枚举量的相关知识。
在实际应用中，合理地使用这些技术和方法，能够帮助工程师更好地建模、仿真和实现控制系统。
也能够提高系统的可维护性、可扩展性和性能表现。
个人观点与理解个人认为，在实际工程项目中，Simulink中的多路开关量输入输出一路枚举量是非常重要的。
合理地设计和使用这些功能，可以大大简化系统的建模和实现过程。
也能够提高系统的灵活性和可靠性。
我建议工程师在使用Simulink时，要深入学习和理解这些知识，充分发挥Simulink的强大功能。
