极限配合期中考试卷A卷

学校： 班别： 考号： 姓名： 烟厂机电一体化极限配合与技术测量结业试卷（Ａ）总分100分；时间：90分钟一、 填空题(30分，每小题2分)1、按照互换性的范围不同，互换性分 和 两种，其中 在机械制造中应用广泛。

2、工件的加工误差主要包括 误差、 误差和 误差。

3、基本偏差是在公差带图中靠近 的那个极限偏差。

基本偏差代号“H ”的基本偏差为 偏差，数值为 。

4、配合是指___________相同的，相互结合的孔与轴 之间的关系。

配合反映了机器上相互结合零件之间的 。

配合的种类有 配合， 配合， 配合三种。

配合制有 制和 制两种。

5、已知基准孔的公差为0.015mm ，则其下极限偏差为 mm ，上极限偏差为 mm 。

6、几何公差包括 公差、 公差、 公差 和 公差。

7、平面度是指单一实际 所允许的变动全量，其符号为 ，平面度公差带的形状为 内的区域。

8、无基准线轮廓度是 公差，用于限制 的形状误差。

相对于基准体系的线轮廓度公差是 公差，用于限制曲线的 、 和 误差。

9、 URa3.2LRa1.6 表示表面用 的方法获得， 向极限值， 的上限值为 微米，下限值为 微米。

10、常用莫式锥度共有 种，为 ，其圆锥角依次减小。

11、国家标准对内螺纹规定了 、 两种基本偏差，对外螺纹规定了 、 、 、 四种基本偏差。

12、根据滚动轴承的受力方向，滚动轴可以分为 和 两种。

13、百分表的分度值一般为 ，用百分表测量尺寸时，大指针转一圈，小指针转 。

14、垂直度公差分为 对 垂直度公差、 对 垂直度公差、 对 垂直度公差、 对 垂直度公差。

15、位置度公差是 相对于在 上允许的 ，位置度公差括 、 、 、 、 等。

二、 判断题对的打√错的打×（10分，每小题1分） 1、相互结合的孔与轴，其公差数值必须相等。

（ ）2、由于基本偏差可能是上极限偏差或下极限偏差，因而一个公差带的基本偏差就可能有两个。

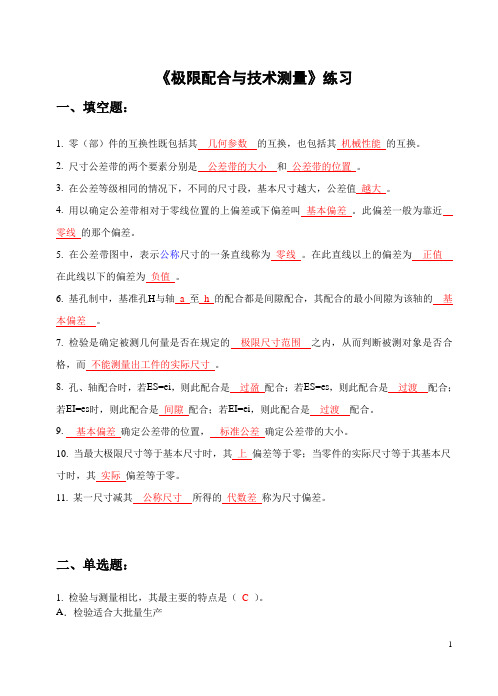

《极限配合与技术测量》练习一、填空题：1. 零（部）件的互换性既包括其__几何参数__的互换，也包括其_机械性能_的互换。

2. 尺寸公差带的两个要素分别是__公差带的大小__和_公差带的位置_。

3. 在公差等级相同的情况下，不同的尺寸段，基本尺寸越大，公差值_越大_。

4. 用以确定公差带相对于零线位置的上偏差或下偏差叫_基本偏差_。

此偏差一般为靠近__零线_的那个偏差。

5. 在公差带图中，表示公称尺寸的一条直线称为_零线_。

在此直线以上的偏差为__正值__在此线以下的偏差为_负值_。

6. 基孔制中，基准孔H与轴_a_至_h_的配合都是间隙配合，其配合的最小间隙为该轴的__基本偏差__。

7. 检验是确定被测几何量是否在规定的__极限尺寸范围__之内，从而判断被测对象是否合格，而_不能测量出工件的实际尺寸_。

8. 孔、轴配合时，若ES=ei，则此配合是__过盈_配合；若ES=es，则此配合是__过渡__配合；若EI=es时，则此配合是_间隙_配合；若EI=ei，则此配合是__过渡__配合。

9. __基本偏差_确定公差带的位置，__标准公差_确定公差带的大小。

10. 当最大极限尺寸等于基本尺寸时，其_上_偏差等于零；当零件的实际尺寸等于其基本尺寸时，其_实际_偏差等于零。

11. 某一尺寸减其__公称尺寸__所得的_代数差_称为尺寸偏差。

二、单选题：1. 检验与测量相比，其最主要的特点是（C ）。

A．检验适合大批量生产B．检验所使用的计量器具比较简单C．检验只判定零件的合格性，而无须得出具体量值D．检验的精度比较低2. 关于零件的互换性，下列说法错误的是（D ）。

A．凡是合格的零件一定具有互换性B．凡是具有互换性零件必为合格品C．为使零件具有互换性，必须把零件的加工误差控制在给定的公差范围内D．为使零件具有互换性，必须使零件的各几何参数完全一致。

3. 某种零件在装配时需要进行修配，则此零件（B）。

A．具有互换性B．不具有互换性C．无法确定其是否具有互换性4. 关于几何参数的公差，下列说法正确的是（A）。

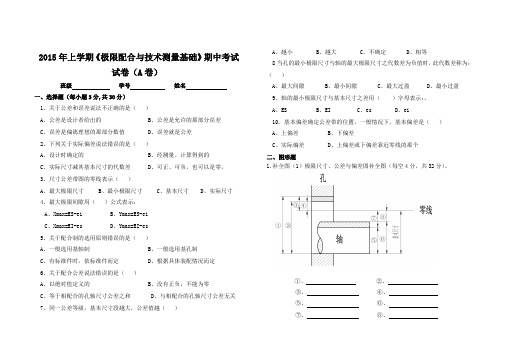

2015年上学期《极限配合与技术测量基础》期中考试试卷（A卷）班级学号姓名一、选择题（每小题3分,共30分）1、关于公差和误差说法不正确的是（）A、公差是设计者给出的B、公差是允许的那部分误差C、误差是偏离理想的那部分数值D、误差就是公差2、下列关于实际偏差说法错误的是（）A、设计时确定的B、经测量、计算得到的C、实际尺寸减其基本尺寸的代数差D、可正、可负，也可以是零。

3、尺寸公差带图的零线表示（）A、最大极限尺寸B、最小极限尺寸C、基本尺寸D、实际尺寸4、最大极限间隙用（）公式表示：A、Xmax=ES-eiB、Ymax=ES-eiC、Xmax=EI-esD、Ymax=EI-es5、关于配合制的选用原则错误的是（）A、一般选用基轴制B、一般选用基孔制C、有标准件时，依标准件而定D、根据具体装配情况而定6、关于配合公差说法错误的是（）A、以绝对值定义的B、没有正负，不能为零C、等于相配合的孔轴尺寸公差之和D、与相配合的孔轴尺寸公差无关7、同一公差等级，基本尺寸段越大，公差值越（）A、越小B、越大C、不确定D、相等8当孔的最小极限尺寸与轴的最大极限尺寸之代数差为负值时，此代数差称为：（）A、最大间隙B、最小间隙C、最大过盈D、最小过盈9、轴的最小极限尺寸与基本尺寸之差用（）字母表示：。

A、ESB、EIC、esD、ei10. 基本偏差确定公差带的位置，一般情况下，基本偏差是（）A、上偏差B、下偏差C、实际偏差D、上偏差或下偏差靠近零线的那个二、图形题1.补全图（1）极限尺寸、公差与偏差图补全图（每空4分，共32分）。

①、②、③、④、⑤、⑥、⑦、⑧、2、填写下列配合的种类：（每空2分，共6分）1）、 2）、 3）、 三、综合题1、按下表给出的数值，计算表中空格的数值，并将计算结果填入相应的空格内（每空1.5分，共32分）孔或轴 最大极限尺寸 最大极限尺寸 上偏差 下偏差 公差 尺寸标注孔φ28 φ28.041φ28.020孔φ50 -0.026 0.025 轴φ60 φ60.000.046轴φ30 -0.0070.028-30轴φ120 φ120.140。

衡南县职业中专极限配合与技术测量基础期中试题卷(19模1、2、3、励志班)时量： 90分钟 _满分： 100分__计分：班级_________姓名________________座位号_____________一、选择题（每小题2分共30分）。

1、具有互换性的零件应是（）。

A、相同规格的零件B、不同规格的零件C、相互配合的零件2、不完全互换性与完全互换性的主要区别在于不完全互换性（）。

A、在装配前允许有附加的选择B、在装配时不允许有附加的调整C、在装配时允许适当的修配3、基本尺寸是（）。

A、测量时得到的B、加工时得到C、装配后得到的D、设计时给定的4、最大极限尺寸与基本尺寸的关系是（）。

A、前者大于后者B、前者小于后者C、前者等于后者D、两者之间的大小无法确定5、当孔的上极限尺寸大于相配合的轴的下极限尺寸时，此配合性质是（）。

A、间隙配合B、过渡配合C、过盈配合D、无法确定6、最小极限尺寸减基本尺寸所得的代数差为（）。

A、上偏差B、下偏差C、基本偏差D、实际偏差7、关于尺寸公差，下列说法中正确的是（）。

A、尺寸公差只能大于零，故公差值前只能标“+”号B、尺寸公差是用绝对值定义的，没有正负的含义，故公差值前不应标“+”号C、尺寸公差不能为负值，但可为零值8、下列孔与基准轴配合，组成间隙配合的是（）。

A、孔的上、下极限偏差均为正值B、孔的上偏差为正，下偏差为负C、孔的上、下极限偏差均为负值D、孔的上偏差为零，下偏差为负9、下列配合中，公差等级选择不当的是（）。

A、H7/g6B、H9/g9C、H7/f8D、M8/h810、下列情况下，不能采用基轴制配合的是（）。

A、采用冷拨圆型材作轴B、滚动轴承内圈与转轴轴颈的配合C、滚动轴承外圈与壳体孔的配合11、千分尺的测量精度一般为（）mm。

A、0.10B、0.05C、0.02D、0.0112、当上极限偏差或下极限偏差为零值时，在图样上（）。

A、必须标出零值B、不用标出零值B、标与不标零值皆可 D、视具体情况而定13、孔和轴各有（）个基本偏差。

《极限配合与技术测量》试卷及答案一、选择题（每题2分，共20分）1. 以下哪种配合属于间隙配合？（）A. 过渡配合B. 过盈配合C. 基孔制配合D. 基轴制配合答案：C2. 下列哪个参数表示孔与轴配合的最小间隙或最大过盈？（）A. 基本偏差B. 上偏差C. 下偏差D. 公差答案：D3. 在机械设计中，下列哪个因素对配合精度影响最大？（）A. 材料性能B. 加工方法C. 测量方法D. 温度变化答案：D4. 以下哪种测量方法属于间接测量法？（）A. 游标卡尺测量B. 光学投影仪测量C. 三坐标测量D. 比较仪测量答案：D5. 下列哪个参数表示测量结果与真实值之间的差值？（）A. 测量误差B. 测量不确定度C. 测量精度D. 测量准确度答案：A6. 以下哪种测量工具适用于测量外径？（）A. 内径千分尺B. 外径千分尺C. 游标卡尺D. 钢直尺答案：B7. 下列哪个参数表示测量仪器的最小读数单位？（）A. 分度值B. 精度C. 灵敏度D. 测量范围答案：A8. 以下哪种测量方法属于绝对测量法？（）A. 比较仪测量B. 光学投影仪测量C. 三坐标测量D. 游标卡尺测量答案：D9. 以下哪个参数表示孔与轴配合的最大间隙或最小过盈？（）A. 基本偏差B. 上偏差C. 下偏差D. 公差答案：D10. 以下哪种配合属于过盈配合？（）A. 过渡配合B. 间隙配合C. 基孔制配合D. 基轴制配合答案：B二、填空题（每题2分，共20分）1. 极限配合的基本概念包括配合、偏差、公差和配合精度。

2. 间隙配合是指孔径大于轴径的配合。

3. 基本偏差是指孔与轴配合的______偏差。

4. 测量误差分为系统误差和______误差。

5. 测量仪器的精度等级分为0级、1级、2级，其中精度最高的是______级。

6. 测量不确定度是指测量结果与真实值之间的______。

7. 测量范围是指测量仪器所能测量的最大和最小尺寸。

8. 测量方法分为直接测量法和______测量法。

极限配合与技术测量测试卷（满分100分，时间120分钟）一、选择题(每题0.5分，共50*0.5=25分，1、2题为不定项选择题，其余为单选）1．下列论述中正确的有＿ADE＿。

A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制B．具有互换性的零件，其几何参数应是绝对准确的C．在装配时，只要不需经过挑选就能装配，就称为有互换性D．一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产 E．不完全互换不会降低使用性能，且经济效益较好2．下列有关公差等级的论述中，正确的有＿BC＿。

A．公差等级高，则公差带宽B．在满足使用要求的前提下，应尽量选用低的公差等级C．公差等级的高低，影响公差带的大小，决定配合的精度D．孔、轴相配合，均为同级配合E．标准规定，标准公差分为18级3．公差带在零线上方，其基本偏差为 B 。

A上偏差 B下偏差 C 零4．基准孔的最小极限尺寸等于 B 。

A实际尺寸 B基本尺寸 C不确定5．过渡配合中，平均值为 B 。

Ａ正值Ｂ正值或负值Ｃ零 D 负值6．孔的最大实体尺寸为 A 。

A最小极限尺寸 B最大极限尺寸 C 基本尺寸7．形位公差为最大实体要求时，若实际尺寸偏离最大实体尺寸时，形位公差值可以增大，其最大增大量为 B 。

A 该要素最大极限尺寸减去最小极限尺寸B 该要素最大实体尺寸减去最小实体尺寸C 该要素最大极限尺寸减去基本尺寸8、标准公差值与 A 有关。

Ａ、基本尺寸和公差等级 Ｂ、基本尺寸和基本偏差Ｃ、公差等级和配合性质 Ｄ、基本偏差和配合性质9、比较相同尺寸的精度，取决于 B 。

Ａ、偏差值的大 Ｂ、公差值的大小 Ｃ、基本偏差值的大小10、配合精度高，表明 D 。

Ａ、Ｘ或Ｙ值小 Ｂ、轴的公差值大于孔的公差值Ｃ、轴的公差值小于孔的公差值 Ｄ、轴、孔公差值之和小11、φ45039.00+的孔与φ45025.0050.0--的轴配合是 A 。

A ．间隙配合B ．过盈配合C ．过渡配合12、与标准件相配合时应选用 C 。

极限与配合试题及答案一、单项选择题（每题2分，共10分）1. 极限的概念最早由哪位数学家提出？A. 牛顿B. 莱布尼茨C. 欧拉D. 柯西答案：B2. 极限的ε-δ定义是由哪位数学家给出的？A. 牛顿B. 莱布尼茨C. 欧拉D. 魏尔斯特拉斯答案：D3. 函数在某点的极限存在，那么该点的函数值与极限值的关系是？A. 相等B. 不相等C. 可以相等也可以不相等D. 以上都不对答案：C4. 以下哪个函数在x趋向于0时极限不存在？A. f(x) = x^2B. f(x) = sin(x)/xC. f(x) = 1/xD. f(x) = x答案：C5. 极限的夹逼定理可以用来证明极限存在，其基本思想是？A. 通过两个函数的极限来确定中间函数的极限B. 通过函数的导数来确定函数的极限C. 通过函数的积分来确定函数的极限D. 通过函数的级数展开来确定函数的极限答案：A二、填空题（每题3分，共15分）1. 函数f(x) = x^2在x趋向于2时的极限值为______。

答案：42. 如果函数f(x)在x=a处连续，则f(x)在x=a处的极限值等于______。

答案：f(a)3. 函数f(x) = 1/x在x趋向于正无穷时的极限值为______。

答案：04. 函数f(x) = sin(x)在x趋向于π/2时的极限值为______。

答案：15. 函数f(x) = x^3在x趋向于-1时的极限值为______。

答案：-1三、解答题（每题10分，共20分）1. 求函数f(x) = (x^2 - 4) / (x - 2)在x趋向于2时的极限，并说明理由。

答案：函数f(x) = (x^2 - 4) / (x - 2)可以化简为f(x) = x + 2，因此当x趋向于2时，极限值为2 + 2 = 4。

2. 证明函数f(x) = sin(x)在x趋向于0时的极限值为0，并使用ε-δ定义来说明。

答案：对于任意给定的ε > 0，我们可以找到一个δ > 0，使得当0 < |x| < δ时，|sin(x) - 0| < ε。

2013~2014年度第二学期《极限配合与技术测量基础》期中考试试卷班级：姓名：一、选择题（每小题1分，共11分）1、基本尺寸是（） A.测量时得到的 B.加工时得到的 C.装配后的得到的 D.设计时得到的2、最小极限尺寸减去其基本尺寸所得的代数差为（） A.上偏差 B.下偏差 C. 基本偏差 D.实际偏差3、尺寸公差带图的零线表示（） A.最大极限尺寸 B. 最小极限尺寸 C.基本尺寸 D.实际尺寸4、当孔的最大极限尺寸与轴的最小极限尺寸之代数差为正值时，此代数差成为（） A.最大间隙 B.最小间隙 C.最大过盈 D.最小过盈5、下列关系式中，能确定孔与轴的配合为过渡配合的是（） A.ET≥es B.ES≤ei C.EI>ei D.EI<ei<ES6、下列孔与基准轴的配合，组成间隙配合的孔是（） A.孔的上、下偏差均为正值B.孔的上偏差为正，下偏差为负C.孔的上、下偏差均为负值D.孔的上偏差为零，下偏差为负7、Φ65H9/d9组成了（）配合。

A.基孔制间隙B.基轴制间隙C.基孔制过盈D.基轴制过盈8、下列情况中，不能采用基轴制配合的是（）A.采用冷拔圆型材料做轴B.滚动轴承内圈与转轴轴径的配合C.滚动轴承外圈与壳体孔的配合10、千分尺上棘轮的作用（） A.校正千分尺的零位B.便于旋转微分筒C.限制测量力11、量块是一种精密量具，应用较为广泛，但它不能用于（）。

A、评定表面粗糙度B、检定和校准其他量具、量仪C、调整量具和量仪的零位D、用于精密机床的调整、精密划线等二、填空题（每空1分，共40分）1、在机械工业中，互换性是指制成的的一批零件或部件，不需做任何的、或就能进行装配，并能满足机械产品使用性能要求的一种特性。

2、尺寸有和两部分组成，如：30mm，60cm等。

3、孔的上偏差用表示，孔的下偏差用表示；轴的上偏差用表示，轴的下偏差用表示。

4、根据形成间隙或过盈的情况，配合分为、和三类。

《极限配合与技术测量》第一章极限与配合试卷一、单项选择题1.下列各关系式中,能确定孔与轴的配合一定不是过渡配合的是( )。

(2 分)A.EI=esB.ES≥esC.EI>eiD.ei<ES<es2.对标准公差的论述,下列说法中错误的是( )。

(2 分)A.标准公差的大小与基本尺寸和公差等级有关,与该尺寸是表示孔还是轴无关B.在任何情况下,基本尺寸愈大,标准公差必定愈大C.基本尺寸相同,公差等级愈低,标准公差愈大D.某一基本尺寸段为>50~80mm,则基本尺寸为60mm和75mm的同等级的标准公差数值相同。

3.尺寸公差带图的零线表示( )。

(2 分)A.最大极限尺寸B.最小极限尺寸C.基本尺寸D.实际尺寸。

4.当孔的下偏差大于相配合的轴的上偏差时,此配合性质是( )。

(2 分)A.间隙配合B.过渡配合C.过盈配合D.无法确定5.确定不在同一尺寸段的两尺寸的精确程度,是根据( )。

(2 分)A.两个尺寸的公差数值的大小B.两个尺寸的基本偏差C.两个尺寸的公差等级D.两尺寸的实际偏差6.基本尺寸是( )。

(2 分)A.测量时得到的B.加工时得到的C.装配后得到的D.设计时给定的7.对于孔公差带ZA8,下列说法错误的是( )。

(2 分)A.其标准公差等级为IT8B.其基本偏差是下偏差C.其另一偏差由标准公差确定D.其公差带在零线以下8.下列各关系式中,能确定孔与轴的配合为过盈配合的是( )。

(2 分)A.EI<esB.ES=eiC.ES>esD.EI<ei9.关于实际尺寸,下列说法中正确的是( )。

(2 分)A.零件的实际尺寸就是零件的真实尺寸B.当零件的实际尺寸正好等于其基本尺寸时,该尺寸必然合格C.实际尺寸是零件加工后通过测量获得的D.孔、轴的实际尺寸分别用符号d a、D a表示10.关于偏差与公差之间的关系,下列说法中正确的是( )。

(2 分)A.上偏差越大,公差越大B.实际偏差越大,公差越大C.下偏差越大,公差越大D.上、下偏差之差的绝对值越大,公差越大二、判断题11.( )基轴制的常用配合是由基准轴和孔的常用公差带形成的,孔的常用公差带有44种,因而基轴制的常用配合就有44种。

【最新整理，下载后即可编辑】极限配合与技术测量测试卷一、选择题(每题0.5分，共50*0.5=25分，1、2题为不定项选择题，其余为单选）1．下列论述中正确的有＿ADE＿。

A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制B．具有互换性的零件，其几何参数应是绝对准确的C．在装配时，只要不需经过挑选就能装配，就称为有互换性D．一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产E．不完全互换不会降低使用性能，且经济效益较好2．下列有关公差等级的论述中，正确的有＿BC＿。

A．公差等级高，则公差带宽B．在满足使用要求的前提下，应尽量选用低的公差等级C．公差等级的高低，影响公差带的大小，决定配合的精度D．孔、轴相配合，均为同级配合E．标准规定，标准公差分为18级3．公差带在零线上方，其基本偏差为 B 。

A上偏差B下偏差 C 零4．基准孔的最小极限尺寸等于 B 。

A实际尺寸B基本尺寸C不确定5．过渡配合中，平均值为 B 。

Ａ正值Ｂ正值或负值Ｃ零 D 负值6．孔的最大实体尺寸为 A 。

A最小极限尺寸B最大极限尺寸 C 基本尺寸7．形位公差为最大实体要求时，若实际尺寸偏离最大实体尺寸时，形位公差值可以增大，其最大增大量为 B 。

A该要素最大极限尺寸减去最小极限尺寸B该要素最大实体尺寸减去最小实体尺寸C该要素最大极限尺寸减去基本尺寸8、标准公差值与 A 有关。

Ａ、基本尺寸和公差等级Ｂ、基本尺寸和基本偏差Ｃ、公差等级和配合性质Ｄ、基本偏差和配合性质9、比较相同尺寸的精度，取决于 B 。

Ａ、偏差值的大Ｂ、公差值的大小Ｃ、基本偏差值的大小10、配合精度高，表明 D 。

Ａ、Ｘ或Ｙ值小Ｂ、轴的公差值大于孔的公差值Ｃ、轴的公差值小于孔的公差值Ｄ、轴、孔公差值之和小11、φ45039.0+的孔与φ45025.0050.0--的轴配合是 A 。

A．间隙配合B．过盈配合C．过渡配合12、与标准件相配合时应选用 C 。
