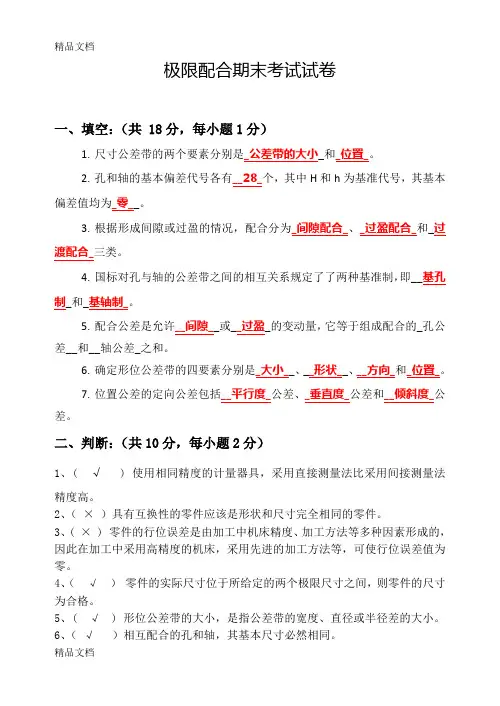

极限配合期末试卷

极限配合期末考试试卷一、填空：（共 18分，每小题1分）1.尺寸公差带的两个要素分别是_公差带的大小_和_位置_。

2.孔和轴的基本偏差代号各有__28_个，其中H和h为基准代号，其基本偏差值均为_零__。

3.根据形成间隙或过盈的情况，配合分为_间隙配合_、_过盈配合_和_过渡配合_三类。

4.国标对孔与轴的公差带之间的相互关系规定了了两种基准制，即__基孔制_和_基轴制_。

5.配合公差是允许__间隙__或__过盈_的变动量，它等于组成配合的_孔公差__和__轴公差_之和。

6.确定形位公差带的四要素分别是_大小__、__形状__、__方向_和_位置_。

7.位置公差的定向公差包括__平行度_公差、_垂直度_公差和__倾斜度_公差。

二、判断：（共10分，每小题2分）1、( √ ) 使用相同精度的计量器具，采用直接测量法比采用间接测量法精度高。

2、（×）具有互换性的零件应该是形状和尺寸完全相同的零件。

3、( × ) 零件的行位误差是由加工中机床精度、加工方法等多种因素形成的，因此在加工中采用高精度的机床，采用先进的加工方法等，可使行位误差值为零。

4、（√）零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸为合格。

5、( √ ) 形位公差带的大小，是指公差带的宽度、直径或半径差的大小。

6、（√）相互配合的孔和轴，其基本尺寸必然相同。

7、( √ ) 圆度公差的被测要素可以是圆柱面也可以是圆锥面。

8、( × ) 孔和轴的加工精度越高，则其配合精度就越高。

9、( √ ) 判断线轮廓度和面轮廓度是属形状公差还是位置公差的主要依据是看图样上是否标注出基准，标注出基准的属位置公差，未标注的属形状公差。

10、（ √ ）代号H 和h 的基本偏差数值等于零。

三、选择题（每题3分，共15分）1.钢直尺是一种最常用最简单的量具，它的最小刻度为 C mm 。

Ａ、0.01 Ｂ、0.1 Ｃ、0.5 Ｄ、0.05 2．形位公差特征项目共 B 项。

极限配合与技术测量期末试题 1 参考答案一、填空题：1. 根据零件的互换程度的不同，互换性分为完全互换和不完全互换两种，分组装配法属于不完全互换。

2. 零件精度一般包括尺寸精度、形状精度、位置精度、表面粗糙度四个方面。

3.一零件尺寸为φ50R7 ( ) ，基本偏差代号为R ，基本偏差数值为-25 μm, 尺寸公差为0.025 mm。

4. 标准公差等级共分20 级，01 级最高，18 级最低。

5. φ30H7/s6 表示该孔轴为基孔制的过盈配合。

6. 对配合基准制的选择，应首先选用基孔制，其次选用基轴制。

7. 滚动轴承内圈与轴的配合采用基孔制，而外圈与箱体孔的配合采用了基轴制。

8. 在公差带图中，表示基本尺寸的一条直线称为零线，以零线为基准确定偏差和公差。

二、选择题：1. 设计时给定的尺寸称为( C )。

A. 实际尺寸B. 极限尺寸C. 基本尺寸2．当孔与轴的公差带相互交叠时，其配合性质为( B )。

A. 间隙配合B. 过渡配合C. 过盈配合3．下列孔与基准轴配合，组成间隙配合的孔是( A )。

A．孔两个极限尺寸都大与基本尺寸B．孔两个极限尺寸都小与基本尺寸C．孔的最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．公差带的大小由( C )确定。

A．实际偏差 B. 基本偏差 C. 标准公差5 ．在常用配合中， IT8 的孔不能与( B )的轴配合。

A．高一级 B. 低一级 C. 同级6．最小极限尺寸减去其基本尺寸所得的代数差叫( C )。

A．实际偏差 B. 上偏差 C. 下偏差7．基本偏差是( D )。

A．上偏差 B．下偏差 C．上偏差和下偏差 D．上偏差或下偏差8．标准规定形状和位置公差共有( C )个项目。

A． 8 B. 12 C. 14 D. 169．公差原则是指( D )。

A．确定公差值大小的原则 B. 确定公差与配合标准的原则C. 形状公差与位置公差的关系D. 尺寸公差与形位公差的关系10．同轴度公差属于( B )。

极限与配合试题及答案注：根据您的要求，我将按照试题和答案的形式为您提供文章内容，请注意仔细阅读。

试题一：极限计算题1. 计算极限：$\lim\limits_{x \to 2} \frac{x^2 - 4}{x - 2} = ?$解答：为了计算该极限，我们可以将分子因式分解：$x^2 - 4 = (x - 2)(x + 2)$。

然后，我们可以简化表达式：$\frac{x^2 - 4}{x - 2} =\frac{(x - 2)(x + 2)}{x - 2} = x + 2$。

因此，当$x$趋近于2时，该极限的值为4。

2. 计算极限：$\lim\limits_{x \to 0} \frac{\sin 3x}{x} = ?$解答：利用泰勒展开公式，我们可以将$\sin 3x$展开为$3x -\frac{(3x)^3}{3!}+\frac{(3x)^5}{5!} - \dots$。

因此，$\lim\limits_{x \to 0} \frac{\sin 3x}{x} = \lim\limits_{x \to 0} \frac{3x -\frac{(3x)^3}{3!}+\frac{(3x)^5}{5!} - \dots}{x} = \lim\limits_{x \to 0} (3 - \frac{(3x)^2}{3!}+\frac{(3x)^4}{5!} - \dots) = 3$。

试题二：配合题1. 将下列函数的图像平移至右方3个单位，并将图像进行上下翻转，得到新的函数。

解答：设原函数为$f(x)$，平移后的函数为$g(x)$，根据平移变换的特性，我们有$g(x) = f(x - 3)$。

而上下翻转则相当于对函数进行纵向伸缩，即$g(x) = -f(x - 3)$。

因此，新的函数可以表示为$g(x) = -f(x - 3)$。

2. 求下列方程组的解：$\begin{cases} x + y = 5 \\ 2x - 3y = 1\end{cases}$解答：我们可以使用消元法来求解这个方程组。

《极限配合与技术测量基础》期末试卷班级：姓名：成绩：一、填空题（每空2分，共30分）1、尺寸公差的数值等于偏差与偏差代数差的绝对值。

2、国标规定：标准公差分为个等级，精度最高级为。

3、标准规定形位公差共有个项目。

4、尺寸公差带包括公差带的和公差带的两个要素。

5、配合代号用孔、轴公差带代号的组合表示，写成分数形式，分子为的公差带代号，分母为的公差带代号。

6、国标中对组成配合的原则规定了两种基准制，即和。

7、零件的几何量误差主要包括尺寸误差、、位置误差和。

8、判断零件尺寸是否合格的方法，就是看零件的实际尺寸是否小于或等于尺寸而且大于或等于尺寸。

二、判断：(每题1分，共10分）（）1、机械加工的目的是要把所有同一规格的尺寸准确地加工成同一数值。

（）2、计量器具的校正值又称为修正值，它的大小等于计量器具的示值误差。

（）3、相互配合的孔和轴其基本尺寸必须相同。

（）4、公差只可能是正值，不可能是负值或零。

（）5、机械制造中，零件尺寸误差、形位误差是不可避免的。

（）6、凡内表面皆为孔，凡外表面皆为轴。

（ ）7、过渡配合中可能有间隙，也可能有过盈。

因此过渡配合可以算是间隙配合，也可以算是过盈配合。

（ ）8、用现在最精密的量具可以轻易地得到零件尺寸的真值。

（ ）9、形位公差框格中的基准代号A －B 表示两个基准。

（ ）10、某尺寸的上偏差一定大于下偏差三、计算填空：(每空2分，共30分）两零件公差带代号为Φ50E8（ 050.0089.0++ ）与Φ50g7( 034.0009.0-- )1、两零件是否构成配合 （填“是”或“否”） 其配合代号为 ，是 制 配合。

2、孔的尺寸公差为 级，公差 为 mm ，轴的尺寸公差为 级，公差为 mm 。

3、最大配合间隙为 mm ，最小配合间隙为 mm 。

4、其配合公差为 mm 。

5、若轴的实际尺寸为φ50.046mm ，则该轴的实际偏差为 mm,该轴是否合格 （填“是”或“否”），此时孔与轴的配合比原要求（填“紧”或“松”），如要达到原来的配合性质，则应将轴 （填“变大”或“变小”）。

1 / 4《极限配合与技术测量基础》试卷一、填空（30分）1． 互换性是指制成的____________的一批零件或部件，不作任何_________、____________或_____________，就能进行装配，并能满足机械产品的使用性能要求的一种特性。

2． 尺寸公差是允许尺寸的____________，因此公差值前不能有______________。

3． 根据形成间隙或过盈的情况，配合分为____________、____________和_____________三类。

4． 用以确定公差带相对于零线位置的上偏差或下偏差叫______________。

此偏差一般为靠近_________的那个偏差。

5． 国标对孔与轴公差带之间的相互关系，规定了两种基准制，即_____________和___________。

6． 量块是没有_________的平行端面量具，利用量块的____________，就可将不同尺寸的量块组合成所需的各种尺寸。

7． 内径百分表由__________和_____________组成，用于测量孔的_________和孔的______________，特别适宜____________的测量。

8． Ⅰ型万能角度尺的分度值为_______，其游标上_______格的弧长对应于尺身______度的弧长。

9． 无论是用卡规检验______还是用塞规检验______，只有当__________能通过工件而_________过不去才表示被检工件合格，否则就不合格。

10．形位公差框格分成两格或多格，按从左到右顺序填写下列内容：形位公差的_______、形位公差__________和有关符号、__________的字母和有关符号。

1． 间隙等于孔的尺寸减去相配合的轴的尺寸之差。

2． 只要孔和轴装配在一起，就必然形成配合。

3． 凡在配合中出现间隙的，其配合性质一定属于间隙配合。

4． Φ10G6、Φ10G7和Φ10G8的上偏差是相等的，只是它们的下偏差各不相同。

极限与配合试题及答案一、选择题1.已知函数$f(x)=\frac{3x^2-9x+2}{(x-2)(x+1)}$，则$f(x)$的极限为（）。

A. $x=2$时极限不存在B. $x=-1$时极限为2C. $x=2$时极限为3D. $x=-1$时极限不存在2.若$f(x)=\begin{cases}x^2-4x+3, & x<1\\ ax+b, & x\geq1\end{cases}$在$x=1$处连续，则$a$和$b$的值分别为（）。

A. $a=2, b=-3$B. $a=1, b=-2$C. $a=3, b=0$D. $a=-1, b=3$3.已知函数$f(x)=\frac{\sin^2 x}{x}, g(x)=\frac{1-\cos x}{x}$，则$\lim\limits_{x\to0}\frac{f(x)}{g(x)}=$（）。

A. 0B. 1C. -1D. 不存在4.设函数$f(x)=\begin{cases}x, & x\leq0\\ ax^2+bx+c, & x>0\end{cases}$连续，则$a+b+c$的值为（）。

A. 1B. 2C. 3D. 4二、填空题1.设函数$f(x)=\begin{cases}\sin x+1, & x<0\\ k, & x=0\\ e^{x-1}, & x>0 \end{cases}$，要使$f(x)$在$x=0$处连续，则$k=$\blank.2.已知$f(x)=\frac{e^x-1}{x}$，则$\lim\limits_{x\to0}f(x)=$\blank.3.若$\lim\limits_{x\to0}\frac{f(2x)}{x}=3$，则$\lim\limits_{x\to0}\frac{f(x)}{x}=$\blank.4.设$f(x)=a-bx^2$，若$\lim\limits_{x\to0}\frac{f(x)-f(2x)}{x}=7$，则$a+b=$\blank.三、解答题1.求函数$f(x)=\frac{x^2-3x+2}{x+1}$的极限。

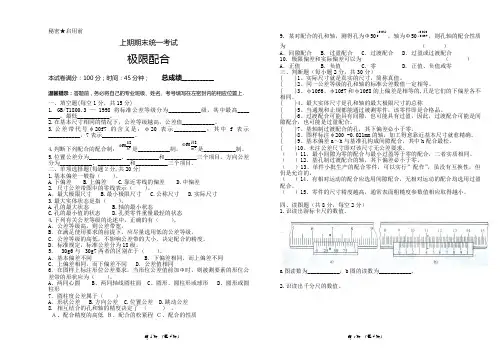

第1页 （共4页） 第2页 （共4页）秘密★启用前上期期末统一考试极限配合本试卷满分：100分；时间：45分钟； 总成绩___________温馨提示：答题前，务必将自己的专业班级、姓名、考号填写在左密封内的相应位置上．一、填空题(每空1分，共15分)1. GB/T1800.3 — 1998 将标准公差等级分为___________级，其中最高____ ____，最低___________。

2.在基本尺寸相同的情况下，公差等级越高，公差值___________。

3.公差带代号φ20f7的含义是：φ20表示___________；其中f 表示___________，7表示___________。

4.判断下列配合的配合制：7860h E Φ是___________制，7860m H Φ是___________制。

5.位置公差分为___________、___________和___________三个项目。

方向公差分为___________、___________和___________三个项目。

二、单项选择题(每题２分,共20分) 1.基本偏差一般指（ ）。

A.下偏差B.上偏差C.靠近零线的偏差D.中偏差 2. 尺寸公差带图中的零线表示（ ）。

A ．最大极限尺寸 B.最小极限尺寸 C.公称尺寸 D.实际尺寸 3.最大实体状态是指（ ）。

A.孔的最大状态B.轴的最小状态C.孔的最小值的状态D.孔类零件重量最轻的状态 4.下列有关公差等级的论述中，正确的有（ ）。

A ．公差等级高，则公差带宽。

B ．在满足使用要求的前提下，应尽量选用低的公差等级。

C ．公差等级的高低，不影响公差带的大小，决定配合的精度。

D ．标准规定，标准公差分为18级。

5． 30g6与 30g7两者的区别在于（ ）。

A ．基本偏差不同B ．下偏差相同，而上偏差不同C ．上偏差相同，而下偏差不同D ．公差值相同6．在图样上标注形位公差要求，当形位公差值前加Φ时，则被测要素的形位公差带的形状应为（ ）。

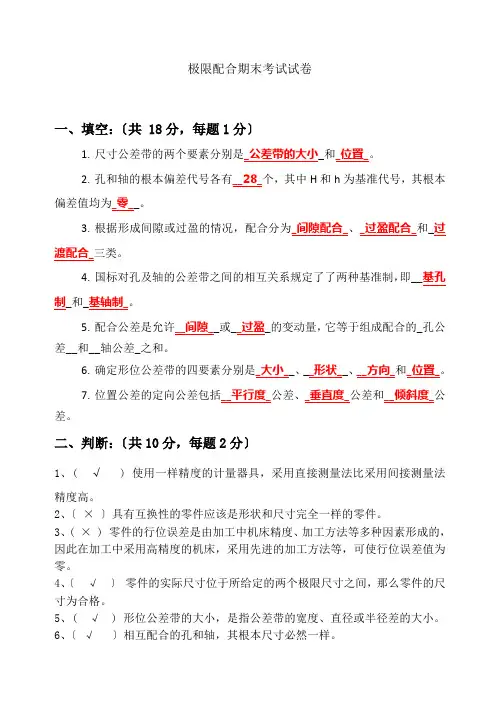

极限配合期末考试试卷一、填空：〔共 18分，每题1分〕1.尺寸公差带的两个要素分别是_公差带的大小_和_位置_。

2.孔和轴的根本偏差代号各有__28_个，其中H和h为基准代号，其根本偏差值均为_零__。

3.根据形成间隙或过盈的情况，配合分为_间隙配合_、_过盈配合_和_过渡配合_三类。

4.国标对孔及轴的公差带之间的相互关系规定了了两种基准制，即__基孔制_和_基轴制_。

5.配合公差是允许__间隙__或__过盈_的变动量，它等于组成配合的_孔公差__和__轴公差_之和。

6.确定形位公差带的四要素分别是_大小__、__形状__、__方向_和_位置_。

7.位置公差的定向公差包括__平行度_公差、_垂直度_公差和__倾斜度_公差。

二、判断：〔共10分，每题2分〕1、( √ ) 使用一样精度的计量器具，采用直接测量法比采用间接测量法精度高。

2、〔×〕具有互换性的零件应该是形状和尺寸完全一样的零件。

3、( × ) 零件的行位误差是由加工中机床精度、加工方法等多种因素形成的，因此在加工中采用高精度的机床，采用先进的加工方法等，可使行位误差值为零。

4、〔√〕零件的实际尺寸位于所给定的两个极限尺寸之间，那么零件的尺寸为合格。

5、( √ ) 形位公差带的大小，是指公差带的宽度、直径或半径差的大小。

6、〔√〕相互配合的孔和轴，其根本尺寸必然一样。

7、( √ ) 圆度公差的被测要素可以是圆柱面也可以是圆锥面。

8、( × ) 孔和轴的加工精度越高，那么其配合精度就越高。

9、( √ ) 判断线轮廓度和面轮廓度是属形状公差还是位置公差的主要依据是看图样上是否标注出基准，标注出基准的属位置公差，未标注的属形状公差。

10、〔 √ 〕代号H 和h 的根本偏差数值等于零。

三、选择题〔每题3分，共15分〕1.钢直尺是一种最常用最简单的量具，它的最小刻度为 C mm 。

Ａ、 Ｂ、 Ｃ、0.5 Ｄ、 2．形位公差特征工程共 B 项。

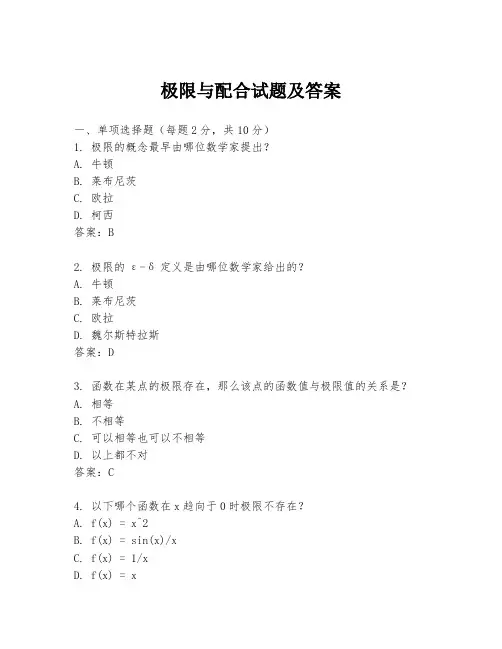

极限与配合试题及答案一、单项选择题（每题2分，共10分）1. 极限的概念最早由哪位数学家提出？A. 牛顿B. 莱布尼茨C. 欧拉D. 柯西答案：B2. 极限的ε-δ定义是由哪位数学家给出的？A. 牛顿B. 莱布尼茨C. 欧拉D. 魏尔斯特拉斯答案：D3. 函数在某点的极限存在，那么该点的函数值与极限值的关系是？A. 相等B. 不相等C. 可以相等也可以不相等D. 以上都不对答案：C4. 以下哪个函数在x趋向于0时极限不存在？A. f(x) = x^2B. f(x) = sin(x)/xC. f(x) = 1/xD. f(x) = x答案：C5. 极限的夹逼定理可以用来证明极限存在，其基本思想是？A. 通过两个函数的极限来确定中间函数的极限B. 通过函数的导数来确定函数的极限C. 通过函数的积分来确定函数的极限D. 通过函数的级数展开来确定函数的极限答案：A二、填空题（每题3分，共15分）1. 函数f(x) = x^2在x趋向于2时的极限值为______。

答案：42. 如果函数f(x)在x=a处连续，则f(x)在x=a处的极限值等于______。

答案：f(a)3. 函数f(x) = 1/x在x趋向于正无穷时的极限值为______。

答案：04. 函数f(x) = sin(x)在x趋向于π/2时的极限值为______。

答案：15. 函数f(x) = x^3在x趋向于-1时的极限值为______。

答案：-1三、解答题（每题10分，共20分）1. 求函数f(x) = (x^2 - 4) / (x - 2)在x趋向于2时的极限，并说明理由。

答案：函数f(x) = (x^2 - 4) / (x - 2)可以化简为f(x) = x + 2，因此当x趋向于2时，极限值为2 + 2 = 4。

2. 证明函数f(x) = sin(x)在x趋向于0时的极限值为0，并使用ε-δ定义来说明。

答案：对于任意给定的ε > 0，我们可以找到一个δ > 0，使得当0 < |x| < δ时，|sin(x) - 0| < ε。

《极限配合与技术测量基础》期末考试您的姓名： [填空题] *_________________________________您的班级 [填空题] *_________________________________一、选择题,将正确答案的编号填在括号里。

(每题1分,共20分)1. 分度值为0.02mm的游标卡尺,当游标卡尺的读数为42.18mm时,游标上第9格刻线应对齐尺身上（）mm的刻线。

[单选题] *A、24B、42C、51(正确答案)D、602. 分度值为0.04mm的游标卡尺,当游标上的零刻线对齐尺身上15mm的刻线,游标上第50格刻线与尺身上64mm的刻线对齐,此时读数值为（） [单选题] *A、15mm+0.02×50mm=16mmB、15mm(正确答案)C、64mmD、64mm-50mm=14mm3. 用游标卡尺的深度尺测量槽深时,尺身应（）槽底。

[单选题] *A、垂直于(正确答案)B、平行于C、倾斜于4. 关于游标量具的应用,下列说法中正确的是（） [单选题] *A、三用游标卡尺通常只能用来测量零件的长度、厚度和内外径尺B、双面游标卡尺不仅可以测量长度、厚度、内外径,还可测量槽的宽度及深度C、游标深度尺主要用于测量孔、槽的深度,不能测量台阶的高度D、游标高度尺不但能测量工件的高度尺寸,还能进行划线(正确答案)5. 千分尺上棘轮的作用是（）。

[单选题] *A、校正千分尺的零位B、便于旋转微分筒C、限制测量力(正确答案)D、补偿温度变化的影响6. 关于外径千分尺的特点,下列说法中错误的是（）。

[单选题] *A、使用灵活,读数准确B、测量精度比游标卡尺高C、在生产中使用广泛D、螺纹传动副的精度很高,因而适合测量精度要求很高的零件(正确答案)7. 下列千分尺中与外径千分尺的刻线方向相同的是（）。

[单选题] *A、内侧千分尺B、内径千分尺C、深度千分尺D、螺纹千分尺(正确答案)8. 量块是一种精密的量具,应用较为广泛,但他不能用于（）。

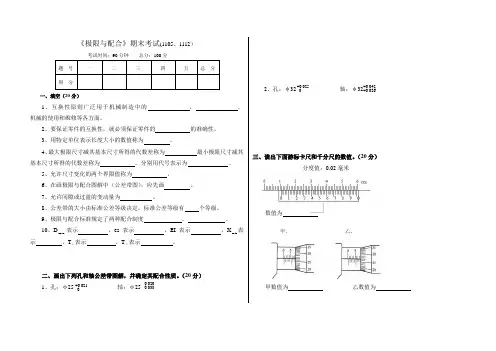

《极限与配合》期末考试(1105、1112）考试时间：90分钟总分：100分一、填空（20分）1、互换性原则广泛用于机械制造中的，，机械的使用和维修等各方面。

2、要保证零件的互换性，就必须保证零件的的准确性。

3、用特定单位表示长度大小的数值称为。

4、最大极限尺寸减其基本尺寸所得的代数差称为最小极限尺寸减其基本尺寸所得的代数差称为。

分别用代号表示为。

5、允许尺寸变化的两个界限值称为。

6、在画极限与配合图解中（公差带图），应先画。

7、允许间隙或过盈的变动量为。

8、公差带的大小由标准公差等级决定，标准公差等级有个等级。

9、极限与配合标准规定了两种配合制度、。

10、Dmax 表示，es表示，EI表示，Xmin表示，Th 表示，Tf表示。

二、画出下列孔和轴公差带图解，并确定其配合性质。

（20分）1、孔：φ轴：φ2、孔：φ轴：φ三、读出下面游标卡尺和千分尺的数值。

（20分）分度值：0.02毫米数值为甲、乙、甲数值为乙数值为四、计算题（30分）1、某孔直径的基本尺寸为φ50mm，最大极限尺寸为50.048mm，最小极限尺寸为φ50.009，求孔的上下偏差？2、一轴基本尺寸为φ40，最大极限尺寸为φ39.991，尺寸公差为0.025mm,求其最小极限尺寸、上偏差和下偏差。

五、综合题（10分）已知孔φ60R6与轴φ60h5相配合，计算极限尺寸和公差，画出公差带图。

判定配合类型，并求配合的极限间隙或极限过盈及配合公差。

附：查表得出孔φ60R6尺寸为φ60035.0054.0--mm，φ60h5尺寸为φ600013.0-mm。

10级《极限配合》期末试卷班级姓名得分一、填空题1、形状和位置公差在机器制造中的作用是限制，保证零件。

2、被测要素可分为单一要素和关联要素。

要素只能给出形状公差要求；要素可以给出位置公差要求。

3、确定形位公差带的四个要素分别是、、和。

4、公差原则就是处理和关系的规定。

公差原则分和两大类。

5、跳动公差分为公差和公差两大类。

6、表述零件表面峰谷的和的微观几何形状特性的术语称为。

7、表面粗糙度代号由和及有关规定的项目组成。

8、公差带的形状由被测要素的和确定，其主要形状有种。

9、在配合的全长上，与实际内接的最大理想轴的尺寸称为孔的，与实际轴外接的的尺寸称为轴的体外作用尺寸。

10、表面粗糙度常用的检测方法有四种，它们分别是、、和。

二、判断题1在机械制造中，零件的形状和位置误差是不可避免的。

（）2 规定形位公差的目的是为了限制形状和位置误差，从而保证零件的使用性能。

（）3 公差带的大小，一般指公差带的宽度和直径尺寸的大小。

()4 采用形位公差的未注公差值，在图样和技术文件中不须作任何标注和说明。

（）5 形位公差和尺寸公差在一般情况下是独立的，应该分别满足。

在一定的条件下，它们之间又有一定的关系，能相互进行补偿。

6 公差原则的实质就是尺寸公差可以用来补偿形位公差。

（）7 最大实体要求的零形位公差与包容要求是我完全一样的。

（）8 为了减小相对运动时的摩擦与磨损，表面粗糙度的值越小越好。

（）三、单项选择题1、形位公差的基准代号中字母（）A.按垂直方向书写B.按水平方向书写C.书写的方向应和基准符号的方向一致D.按任一方向书写均可2、零件上的被测要素可以是（）A.理想要素和实际要素B.理想要素和轮廓要素C.轮廓要素和中心要素D.中心要素和理想要素3、形状和位置公差带是指限制实际要素变动的（）A.范围B.大小C.位置D.区域4、设计时形位公差数值选择的原则是（）A.在满足零件功能要求的前提下选择最经济的公差值B.公差值越小越好，因为能更好地满足使用功能要求C.公差值越大越好，因为可降低加工的成本D.尽量多地采用形位未注公差5、形状公差带（）A.方向和位置均是固定的B.方向浮动，位置固定C.方向固定，位置浮动D.方向和位置一般是浮动的6、被测要素的体内作用尺寸和局部实际尺寸之间的大小关系是（）A.体内作用尺寸大于局部实际尺寸B. 体内作用尺寸小于局部实际尺寸C.体内作用尺寸等于局部实际尺寸D.缺少条件，无法确定7、为保证实际配合状态不超出允许的最紧状态，必须用最大实际尺寸控制实际要素的（）A.局部实际尺寸B.体外作用尺寸C.体内作用尺寸D.最小极限尺寸8、对于零件上配合精度要求较高的配合表面一般应采用（）A.独立原则B.包容要求C.最大实体要求D.最小实体要求9、表面粗糙度的波形起伏间距λ和幅度h的比值λ/h一般应为（）A.<40B.40~1000C.>1000D.>240010、表面粗糙度反映的是零件被加工表面上的（）A.宏观几何形状误差B.微观几何形状误差C.宏观相对位置误差D.微观相对位置误差11、用以判别具有表面粗糙度特征的一段基准线长度为（）A.基本长度B.评定长度C.取样长度D.轮廓长度12、关于表面粗糙度符号、代号在图样上的标注，下列说法中错误的是（）A.符号的尖端必须由材料内指向表面B.代号中数字的注写方向必须与尺寸数字方向一致C.同一图样上，每一表面一般只标注一次符号、代号D.表面粗糙度符号、代号在图样上一般注在可见轮廓线、尺寸线、引出线或它们的延长线上13、对于配合性质要求高的表面，应取较小的表面粗糙度参数值，其主要理由是（）A.使零件表面有较好的外观B.保证间隙配合的稳定性或过盈配合的连接强度C.便于零件的装诉D.提高加工的经济性能四、名词解释1、被测要素——2、基准要素——3、局部实际尺寸——4、边界——5、基准线——五、综合题1、填表2、现有一轴，其尺寸公差和形位公差标注如下图所示，试按题意要求填空。

20009——2010学年度《极限与配合》期末考试试题班级________ 学生________ 姓名___________ 成绩_________一、填空题(共20分，每空1分)1、互换性按其程度和范围的不同可分为________和_________。

2、几何误差主要包括________ 、_________和_______ 、。

3、配合制的选用原则：一般情况优先采用，有些情况采用基轴制。

4、公差带的要素有两个即________和_________。

5、根据孔、轴、公差带相对位置的不同，配合可分为3大类，即_____、_______和________。

6、标准设置了个标准共差等级，其中级精度最高，精度最低。

7、基本偏差系列孔轴各种。

8、常用的指针式长度量具为。

10、形位公差带的四个基本要素、、、位置。

二、选择题：（共30分，每题2分）1、下列量具不属于通用量具的是a、钢直尺b、量块c、游标卡尺d、千分尺2、对于间隙配合，最大间隙Xmax最小间隙Xmin其值为______。

a、均为正值成零b、均为负值成零c、一正值一负值d、不能确定3、实际偏差是a设计时给定的 b实际尺寸减去基本尺寸的代数差c 通过测量计算得到的d最大极限尺寸与最小极限尺寸之代数差4、孔的下偏差应该用___来表示。

a、ESb、esc、EId、ei5、关于偏差与公差之间的关系，下列说法中正确的是a、上偏差越大，公差越大b、实际偏差越大，公差越大c、下偏差越大，公差越大d、上下偏差之差越大，公差越大6、Φ50的孔和轴相配合，其正确的配合代号为______。

a、Φ508H/7fb、Φ508h/7fc、Φ50H8/f7d、Φ50h8/F77、以下形位公差项目中属于形状公差的是a、圆柱度b、平行度c、同轴度d、圆跳动8、20f6、20f7、20f8三个公差带a、上、下偏差相同b、上偏差相同，下偏差不同c、上、下偏差不同d、上偏差不同，下偏差相同9、属于位置公差特征目的是______。

秘密★启用前上期期末统一考试极限配合本试卷满分：90分；时间：100分钟；总成绩___________温馨提示：答题前，务必将自己的专业班级、姓名、考号填写在左密封内的相应位置上．一、单项选择题：（本大题共10小题，每小题2分，共20分．在每小题给出的轴，应理解为。

A）前者加工困难B）两者加工难易相当C）后者加工困难D）视相配零件的公差带而定2、标准公差值与有关。

Ａ）基本尺寸和公差等级Ｂ）基本尺寸和基本偏差Ｃ）公差等级和配合性质Ｄ）基本偏差和配合性质3.公差是用来控制产品的。

A. 加工设备B. 加工质量C. 加工技术D. 加工条件4.基本尺寸相同，相互结合的孔、轴公差带之间的关系叫做( )A. 间隙B. 联结C. 配合D. 过盈5.φ50H7的孔和φ50H6孔相比，其相同的极限偏差为( )A. 上偏差B. 下偏差C. 配合公差D. 极限偏差6.具有互换性的零件应是( )。

A．相同规格的零件； B．不同规格的零件；C．相互配合的零件； D．形状和尺寸完全相同的零件7..当孔的下偏差大于相配合的轴的上偏差时，此配合性质是（）。

A．间隙配合 B．过渡配合 C．过盈配合D．无法确定8.某种零件在装配时需要进行修配，则此零件（）。

A．具有互换性 B．不具有互换性 C．无法确定其是否具有互换性9.关于公差等级的选用，下列说法错误的是（）。

A．公差等级越高，使用性能好，但零件加工困难，生产成本高B．公差等级越低，零件加工容易，生产成本低，但零件使用性能也较差C．公差等级的选用，一般情况下采用试验法10.基本尺寸是（）。

A．测量时得到的；B．加工时得到的；C．装配后得到的； D.设计时给定的。

二、填空题：（本大题共13空，每空2分，共26分）1.互换性按其程度和范围的不同可分为和两种。

2.确定公差带的两个要素分别是和。

3.配合的方法有三种，即配合、配合和配合。

4.从加工的角度看，基本尺寸相同的零件，公差值，加工就。

极限与配合试题及答案一、选择题1. 极限配合的基本概念是什么？A. 零件的制造精度B. 零件的互换性C. 零件的尺寸极限D. 零件的配合性质答案：C2. 基本偏差和标准偏差的区别是什么？A. 基本偏差是设计时确定的，标准偏差是制造时确定的B. 基本偏差是制造时确定的，标准偏差是设计时确定的C. 两者都是设计时确定的D. 两者都是制造时确定的答案：A二、填空题1. 根据配合的松紧程度，配合可以分为______、______和______。

答案：间隙配合；过渡配合；过盈配合2. 当基本偏差为零时，配合的类型是______。

答案：过渡配合三、简答题1. 简述公差与配合的关系。

答案：公差是指在制造过程中允许的尺寸变化范围，而配合是指两个零件之间的相对位置关系。

公差的大小直接影响配合的精度和性质，合理的公差设计可以确保零件的互换性和装配性。

2. 什么是最大实体条件和最小实体条件？答案：最大实体条件是指在给定的尺寸公差范围内，零件的最大可能尺寸；最小实体条件是指在给定的尺寸公差范围内，零件的最小可能尺寸。

这两种条件用于确定零件在装配时的极限尺寸状态。

四、计算题1. 已知一个轴的直径尺寸为50mm，公差为±0.1mm。

请计算其最大极限尺寸和最小极限尺寸。

答案：最大极限尺寸 = 50mm + 0.1mm = 50.1mm最小极限尺寸 = 50mm - 0.1mm = 49.9mm2. 假设一个孔的直径尺寸为40mm，基本偏差为-0.05mm，公差等级为IT7。

根据GB/T 1801-2000标准，计算其标准公差。

答案：根据GB/T 1801-2000标准，IT7公差等级的标准公差为0.04mm。

因此，孔的标准公差为0.04mm。

五、论述题1. 论述在机械设计中，如何合理选择配合类型以满足不同的功能需求。

答案：在机械设计中，合理选择配合类型对于确保机械产品的性能和可靠性至关重要。

间隙配合适用于需要相对运动的场合，如滑动轴承；过渡配合适用于一般定位，要求不高的场合；过盈配合适用于需要传递扭矩或承受较大载荷的场合，如齿轮与轴的连接。

极限配合与测量技术期末试题一一、选择题：（每题2分，共20分）1、设计时给定的尺寸称为（）。

A、实际尺寸B、极限尺寸C、基本尺寸2、当孔与轴的公差带相互交叠时，其配合性质为（）。

A、间隙配合B、过渡配合C、过盈配合3、下列孔与基准轴配合，组成间隙配合的孔是（）。

A、孔两个极限尺寸都大与基本尺寸B、孔两个极限尺寸都小与基本尺寸C、孔的最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4、公差带的大小由（）确定。

A、实际偏差B、基本偏差C、标准公差5、在常用配合中，IT8的孔不能与（）的轴配合。

A、高一级B、低一级C、同级6、最小极限尺寸减去其基本尺寸所得的代数差叫（）。

A、实际偏差B、上偏差C、下偏差7、基本偏差是（）。

A、上偏差B、下偏差C、上偏差和下偏差D、上偏差或下偏差8、标准规定几何公差共有（）个项目。

A、8B、12C、14D、199、公差原则是指（）。

A、确定公差值大小的原则 B.、确定公差与配合标准的原则C.、形状公差与位置公差的关系D、尺寸公差与形位公差的关系10、同轴度公差属于（）。

A、形状公差B、方向公差C、位置公差D、跳动公差二、填空题（每空2分，共38分）1、根据零件的互换程度的不同，互换性分为________和________两种，分组装配法属于__________。

2、零件精度一般包括_________、________、__________、______四个方面。

3、一零件尺寸为φ50R7（-0.025 -0.050），基本偏差代号为，基本偏差数值为μm, 尺寸公差为mm。

4、标准公差等级共分级，级最高，级最低。

5、φ30H7/s6表示该孔轴为基制的配合。

6、对配合基准制的选择，应首先选用，其次选用_ 。

7、滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用了基制。

8、在公差带图中，表示的一条直线称为零线，以零线为基准确定偏差和公差。

三、判断题：在正确的题后括号内打“T”，错的打“F”。
