《极限配合与技术测量基础》期末考试试卷

极限配合期末试题答案work Information Technology Company.2020YEAR极限配合与技术测量基础班级姓名一、选择题201、几何公差四个要素为大小、方向、形状和位置。

2、几何公差可以分为跳动公差、位置误差、方向误差和形状误差。

3、尺寸是由特定单位和数值两部分组成。

4、基孔制的基准孔的上偏差为正值。

5、公差带的位置由基本偏差决定，公差带的大小由标准公差决定。

6、螺纹公差制的基本结构是由公差等级系列和基本偏差系列组成的。

7、几何公差的标注是由几何公差代号和基准符号组成的。

8、普通螺纹结合的基本要求可旋合性和连接可靠性。

9、普通螺纹的检验方法可分为综合检测法和单项测量法。

9、外径千分尺的测微螺杆的螺距为0.5mm，千分尺的分度值为0.01mm。

二、选择题201、用螺纹千分尺可测量外螺纹的 B 。

A．大径 B．中径 C．小径2、标准公差值与 A 有关。

Ａ、基本尺寸和公差等级Ｂ、基本尺寸和基本偏差Ｃ、公差等级和配合性质Ｄ、基本偏差和配合性质3、Ⅰ型万能角度尺的游标读数值是 D 。

Ａ、1°Ｂ、0.5°Ｃ、。

1′Ｄ、2′4、在配合公差带图中，配合公差带完全在零线以上为（ A ）配合。

A.间隙 B、过渡 C、过盈5、 50H8/f7配合性质为（ B）A 、过渡配合 B、间隙配合 C 、过盈配合6、表面粗糙度反应的是零件被加工表面上的（ A ）A、微观几何形状误差B、表面波纹度C、宏观几何形状误差D、形状误差7、同轴度的符号是（C ）A. B.8、当零件表面是用铸造的方法获得时，标注表面粗糙度时应采用（D）符号表示。

A、 B、 C、 D、9、一般取样长度包含（D）个以上的轮廓峰和轮廓谷。

A、1B、3C、4D、510、下图中外径千分尺的读数是（ A）A、2.000B、2.500C、2D、2.5三、判断题101、某尺寸的上偏差一定大于下偏差。

（√）2、孔和轴的加工精度越高，则其配合精度就越高。

极限配合与技术测量期末试题 1 参考答案一、填空题：1. 根据零件的互换程度的不同，互换性分为完全互换和不完全互换两种，分组装配法属于不完全互换。

2. 零件精度一般包括尺寸精度、形状精度、位置精度、表面粗糙度四个方面。

3.一零件尺寸为φ50R7 ( ) ，基本偏差代号为R ，基本偏差数值为-25 μm, 尺寸公差为0.025 mm。

4. 标准公差等级共分20 级，01 级最高，18 级最低。

5. φ30H7/s6 表示该孔轴为基孔制的过盈配合。

6. 对配合基准制的选择，应首先选用基孔制，其次选用基轴制。

7. 滚动轴承内圈与轴的配合采用基孔制，而外圈与箱体孔的配合采用了基轴制。

8. 在公差带图中，表示基本尺寸的一条直线称为零线，以零线为基准确定偏差和公差。

二、选择题：1. 设计时给定的尺寸称为( C )。

A. 实际尺寸B. 极限尺寸C. 基本尺寸2．当孔与轴的公差带相互交叠时，其配合性质为( B )。

A. 间隙配合B. 过渡配合C. 过盈配合3．下列孔与基准轴配合，组成间隙配合的孔是( A )。

A．孔两个极限尺寸都大与基本尺寸B．孔两个极限尺寸都小与基本尺寸C．孔的最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．公差带的大小由( C )确定。

A．实际偏差 B. 基本偏差 C. 标准公差5 ．在常用配合中， IT8 的孔不能与( B )的轴配合。

A．高一级 B. 低一级 C. 同级6．最小极限尺寸减去其基本尺寸所得的代数差叫( C )。

A．实际偏差 B. 上偏差 C. 下偏差7．基本偏差是( D )。

A．上偏差 B．下偏差 C．上偏差和下偏差 D．上偏差或下偏差8．标准规定形状和位置公差共有( C )个项目。

A． 8 B. 12 C. 14 D. 169．公差原则是指( D )。

A．确定公差值大小的原则 B. 确定公差与配合标准的原则C. 形状公差与位置公差的关系D. 尺寸公差与形位公差的关系10．同轴度公差属于( B )。

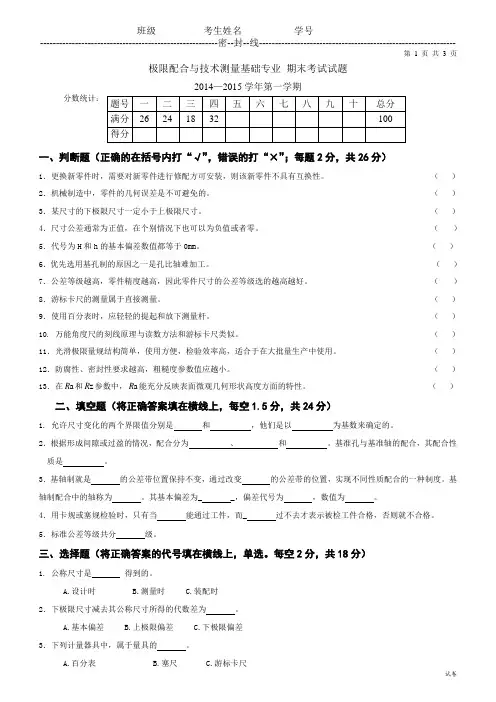

极限配合与技术测量基础专业期末考试试题2014—2015学年第一学期分数统计：Array一、判断题（正确的在括号内打“√”，错误的打“×”；每题2分，共26分）1．更换新零件时，需要对新零件进行修配方可安装，则该新零件不具有互换性。

（）2．机械制造中，零件的几何误差是不可避免的。

（）3．某尺寸的下极限尺寸一定小于上极限尺寸。

（）4．尺寸公差通常为正值，在个别情况下也可以为负值或者零。

（）5．代号为H和h的基本偏差数值都等于0mm。

（）6．优先选用基孔制的原因之一是孔比轴难加工。

（）7．公差等级越高，零件精度越高，因此零件尺寸的公差等级选的越高越好。

（）8．游标卡尺的测量属于直接测量。

（）9．使用百分表时，应轻轻的提起和放下测量杆。

（）10. 万能角度尺的刻线原理与读数方法和游标卡尺类似。

（）11．光滑极限量规结构简单，使用方便，检验效率高，适合于在大批量生产中使用。

（）12．防腐性、密封性要求越高，粗糙度参数值应越小。

（）13．在aR能充分反映表面微观几何形状高度方面的特性。

（）R和zR参数中，a二、填空题（将正确答案填在横线上，每空1.5分，共24分）1. 允许尺寸变化的两个界限值分别是和，他们是以为基数来确定的。

2．根据形成间隙或过盈的情况，配合分为、和。

基准孔与基准轴的配合，其配合性质是。

3．基轴制就是的公差带位置保持不变，通过改变的公差带的位置，实现不同性质配合的一种制度。

基轴制配合中的轴称为。

其基本偏差为_ _，偏差代号为，数值为。

4．用卡规或塞规检验时，只有当能通过工件，而_ 过不去才表示被检工件合格，否则就不合格。

5．标准公差等级共分级。

三、选择题（将正确答案的代号填在横线上，单选。

每空2分，共18分）1. 公称尺寸是得到的。

A.设计时B.测量时C.装配时2．下极限尺寸减去其公称尺寸所得的代数差为。

A.基本偏差B.上极限偏差C.下极限偏差3．下列计量器具中，属于量具的。

A.百分表B.塞尺C.游标卡尺4．最大极限尺寸与公称尺寸的关系是A 、前者大于后者B 、前者小于后者C 、两者之间的大小无法确定5．尺寸公差带图的零线表示A 、最大极限尺寸B 、最小极限尺寸C 、公称尺寸6．当零件表面使用铸造的方法获得时，标注表面结构时应采用 。

《极限配合与技术测量》期末试题一、填空题（15×2＝30分）1、互换性是指制成的同一规格的一批零件或部件中，任取其一，不需做任何挑选或付加加工，就能进行装配，并能满足机件或整机的设计要求的一种特性。

2、孔轴配合的配合类型有间隙配合、过渡配合和过盈配合。

3、尺寸由数字和单位两部分组成，如30㎜，55µm。

4、孔的上极限偏差用ES 表示，轴的下极限偏差用ei 表示。

5、配合代号用孔、轴的公差代号组合表示，写成分数形式，分子为_ 孔的公差代号，分母为轴的公差代号_。

6、选用基准时一般采用基孔制_的基准。

7、标准公差一共有20 等级。

二、判断题（5×2＝10分）1、零件的互换性程度越高越好。

（正确）2、零件的实际偏差只要在尺寸公差的范围内，零件的尺寸就合格。

（正确）3、公差带的宽度由公差值的大小确定，由此说明尺寸公差的数值不可能为零。

（正确）4、凡在配合中可能出现间隙的，其配合性质一定属于间隙配合。

（错误）5、公差等级选用的原则是：在满足使用要求的条件下，尽量选择低的公差等级。

（正确）三、单选题（3×5＝15分）1.最大极限尺寸与基本尺寸的关系是（ D ）。

A.前者大于后者B.前者小于后者C.前者等于后者D.无法确定2.某尺寸的实际偏差为零，则其实际尺寸（ A ）。

A.等于基本尺寸B.必定合格C.为零件的真实尺寸D.等于最小极限尺寸3.当孔的上偏差小于相配合的轴的上偏差，而大于相配合的轴的下偏差时，此配合的性质是（ C ）。

A.间隙配合B.过盈配合C.过渡配合D.无法确定四、术语解释题（7×5＝35分）1.上偏差:最大极限尺寸与基本尺寸之差2.尺寸公差：允许合格品的变动范围，其大小等于上偏差减去下偏差或最大极限尺寸减去最小极限尺寸。

3、下偏差：最小极限尺寸减去基本尺寸。

4、ф15P7：基本尺寸为ф15基本偏差为P标准公差IT7的基轴制过盈配合。

5、ф45H7/f6：基本尺寸为ф45基孔制间隙配合6、ф60H7：基本尺寸为ф60基本偏差为H标准公差为IT7的基准制间隙配合7、ф60JS7：基本尺寸为ф60基本偏差为JS标准公差为IT7的基轴制过渡配合。

1 / 4《极限配合与技术测量基础》试卷一、填空（30分）1． 互换性是指制成的____________的一批零件或部件，不作任何_________、____________或_____________，就能进行装配，并能满足机械产品的使用性能要求的一种特性。

2． 尺寸公差是允许尺寸的____________，因此公差值前不能有______________。

3． 根据形成间隙或过盈的情况，配合分为____________、____________和_____________三类。

4． 用以确定公差带相对于零线位置的上偏差或下偏差叫______________。

此偏差一般为靠近_________的那个偏差。

5． 国标对孔与轴公差带之间的相互关系，规定了两种基准制，即_____________和___________。

6． 量块是没有_________的平行端面量具，利用量块的____________，就可将不同尺寸的量块组合成所需的各种尺寸。

7． 内径百分表由__________和_____________组成，用于测量孔的_________和孔的______________，特别适宜____________的测量。

8． Ⅰ型万能角度尺的分度值为_______，其游标上_______格的弧长对应于尺身______度的弧长。

9． 无论是用卡规检验______还是用塞规检验______，只有当__________能通过工件而_________过不去才表示被检工件合格，否则就不合格。

10．形位公差框格分成两格或多格，按从左到右顺序填写下列内容：形位公差的_______、形位公差__________和有关符号、__________的字母和有关符号。

1． 间隙等于孔的尺寸减去相配合的轴的尺寸之差。

2． 只要孔和轴装配在一起，就必然形成配合。

3． 凡在配合中出现间隙的，其配合性质一定属于间隙配合。

4． Φ10G6、Φ10G7和Φ10G8的上偏差是相等的，只是它们的下偏差各不相同。

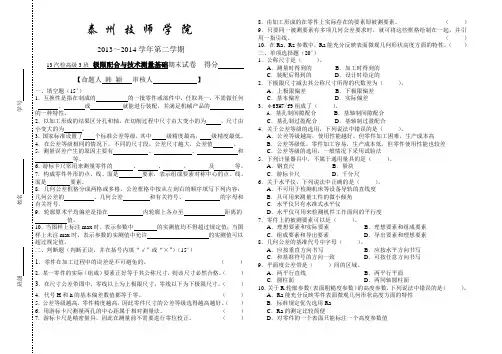

泰州技师学院2013～2014学年第二学期13汽检高级3班极限配合与技术测量基础期末试卷得分【命题人韩颖审核人】一、填空题（15’）1．互换性是指在制成的的一批零件或部件中，任取其一，不需做任何、或就能进行装配，并满足机械产品的的一种特性。

2．以加工形成的结果区分孔和轴，在切削过程中尺寸由大变小的为，尺寸由小变大的为。

3．国家标准设置了个标准公差等级，其中级精度最高，级精度最低。

4．在公差等级相同的情况下，不同的尺寸段，公差尺寸越大，公差值。

5．测量误差产生的原因主要有、、和等。

6．游标卡尺常用来测量零件的、、、及等。

7．构成零件外形的点、线、面是要素，表示组成要素对称中心的点、线、面是要素。

8．几何公差框格分成两格或多格，公差框格中按从左到右的顺序填写下列内容：几何公差的、几何公差和有关符号、的字母和有关符号。

9．轮廓算术平均偏差是指在内轮廓上各点至距离的值。

10．当图样上标注max时，表示参数中的实测值均不得超过规定值；当图样上未注max时，表示参数的实测值中允许的实测值可以超过规定值。

二、判断题（判断正误，并在括号内填“√”或“×”）（15’）1．零件在加工过程中的误差是不可避免的。

（）2．某一零件的实际（组成）要素正好等于其公称尺寸，则该尺寸必然合格。

（）3．在尺寸公差带图中，零线以上为上极限尺寸，零线以下为下极限尺寸。

（）4．代号H和h的基本偏差数值都等于零。

（）5．公差等级越高，零件精度越高，因此零件尺寸的公差等级选得越高越好。

（）6．用游标卡尺测量两孔的中心距属于相对测量法。

（）7．游标卡尺是精密量具，因此在测量前不需要进行零位校正。

（）8．由加工形成的在零件上实际存在的要素即被测要素。

（）9．只要同一被测要素有多项几何公差要求时，就可将这些框格绘制在一起，并引用一指引线。

（）10．在Ra、Rz参数中，Ra能充分反映表面微观几何形状高度方面的特性。

（）三、单项选择题（20’）1．公称尺寸是（）。

南溪职业技术学校2017～2018学年第二学期极限配合与技术测量基础期末试卷得分【命题人审核人】一、填空题（15’）1．互换性是指在制成的的一批零件或部件中，任取其一，不需做任何、或就能进行装配，并满足机械产品的的一种特性。

2．以加工形成的结果区分孔和轴，在切削过程中尺寸由大变小的为，尺寸由小变大的为。

3．国家标准设置了个标准公差等级，其中级精度最高，级精度最低。

4．在公差等级相同的情况下，不同的尺寸段，公差尺寸越大，公差值。

5．测量误差产生的原因主要有、、和等。

6．游标卡尺常用来测量零件的、、、及等。

7．构成零件外形的点、线、面是要素，表示组成要素对称中心的点、线、面是要素。

8．几何公差框格分成两格或多格，公差框格中按从左到右的顺序填写下列内容：几何公差的、几何公差和有关符号、的字母和有关符号。

9．轮廓算术平均偏差是指在内轮廓上各点至距离的值。

10．当图样上标注max时，表示参数中的实测值均不得超过规定值；当图样上未注max时，表示参数的实测值中允许的实测值可以超过规定值。

二、判断题（判断正误，并在括号内填“√”或“×”）（15’）1．零件在加工过程中的误差是不可避免的。

（）2．某一零件的实际（组成）要素正好等于其公称尺寸，则该尺寸必然合格。

（）3．在尺寸公差带图中，零线以上为上极限尺寸，零线以下为下极限尺寸。

（）4．代号H和h的基本偏差数值都等于零。

（）5．公差等级越高，零件精度越高，因此零件尺寸的公差等级选得越高越好。

（）6．用游标卡尺测量两孔的中心距属于相对测量法。

（）7．游标卡尺是精密量具，因此在测量前不需要进行零位校正。

（）8．由加工形成的在零件上实际存在的要素即被测要素。

（）9．只要同一被测要素有多项几何公差要求时，就可将这些框格绘制在一起，并引用一指引线。

（）10．在Ra、Rz参数中，Ra能充分反映表面微观几何形状高度方面的特性。

（）三、单项选择题（20’）1．公称尺寸是（）。

极限配合与技术测量期末考试题21数控技术与机器人合班、21机械加工技术班一、单项选择题（每题4分，共80分）1.公差带在零线上方，其基本偏差为（）。

[单选题] *A上偏差B下偏差(正确答案)C零2.基准孔的最小极限尺寸等于（） [单选题] *A实际尺寸B基本尺寸(正确答案)C不确定3.过渡配合中，平均值为（） [单选题] *A正值B正值或负值(正确答案)C零D负值4.孔的最大实体尺寸为（） [单选题] *A最小极限尺寸(正确答案)B最大极限尺寸C基本尺寸5、标准公差值与（）有关。

[单选题] *A、基本尺寸和公差等级(正确答案)B、基本尺寸和基本偏差C、公差等级和配合性质D、基本偏差和配合性质6、比较相同尺寸的精度，取决于（） [单选题] *A、偏差值的大B、公差值的大小基本差(正确答案)7、配合精度高，表明（） [单选题] *A、X或Y值小B、轴的公差值大于孔的公差值C、轴的公差值小于孔的公差值D、轴、孔公差值之和小(正确答案)8、中45的孔与中45的轴配合是（） [单选题] *A.间隙配合(正确答案)B.过盈配合.c.过渡配合9、在公差等级高于1T8级的配合中，孔与轴的公差等级应（） [单选题] *A孔比轴低一个公差等级(正确答案)B孔比轴高一个公差等级C相同10、钢直尺是一种最常用最简单的量具，它的最小刻度为（）mm [单选题] *A、0.5(正确答案)B、0.1C、0.01D、0.0511、目前机械加工中游标卡尺常用精度为（）mm [单选题] *A、0.10B、0.01C、0.05D、0.02(正确答案)12、1型万能角度尺的游标读数值是（） [单选题] *A、1°B、0.5°c..1'D、2(正确答案)13、在相同的条件下多次测量同一值时，误差绝对值和符号以不同的方式变化着的误差称为（）。

[单选题] *A、系统误差B、粗大误C、绝对误差D、随误差(正确答案)14、当被测要素不是螺纹中径，而是螺纹小径轴心线时，应用（）表示。

《极限配合与技术测量基础》期末考试您的姓名： [填空题] *_________________________________您的班级 [填空题] *_________________________________一、选择题,将正确答案的编号填在括号里。

(每题1分,共20分)1. 分度值为0.02mm的游标卡尺,当游标卡尺的读数为42.18mm时,游标上第9格刻线应对齐尺身上（）mm的刻线。

[单选题] *A、24B、42C、51(正确答案)D、602. 分度值为0.04mm的游标卡尺,当游标上的零刻线对齐尺身上15mm的刻线,游标上第50格刻线与尺身上64mm的刻线对齐,此时读数值为（） [单选题] *A、15mm+0.02×50mm=16mmB、15mm(正确答案)C、64mmD、64mm-50mm=14mm3. 用游标卡尺的深度尺测量槽深时,尺身应（）槽底。

[单选题] *A、垂直于(正确答案)B、平行于C、倾斜于4. 关于游标量具的应用,下列说法中正确的是（） [单选题] *A、三用游标卡尺通常只能用来测量零件的长度、厚度和内外径尺B、双面游标卡尺不仅可以测量长度、厚度、内外径,还可测量槽的宽度及深度C、游标深度尺主要用于测量孔、槽的深度,不能测量台阶的高度D、游标高度尺不但能测量工件的高度尺寸,还能进行划线(正确答案)5. 千分尺上棘轮的作用是（）。

[单选题] *A、校正千分尺的零位B、便于旋转微分筒C、限制测量力(正确答案)D、补偿温度变化的影响6. 关于外径千分尺的特点,下列说法中错误的是（）。

[单选题] *A、使用灵活,读数准确B、测量精度比游标卡尺高C、在生产中使用广泛D、螺纹传动副的精度很高,因而适合测量精度要求很高的零件(正确答案)7. 下列千分尺中与外径千分尺的刻线方向相同的是（）。

[单选题] *A、内侧千分尺B、内径千分尺C、深度千分尺D、螺纹千分尺(正确答案)8. 量块是一种精密的量具,应用较为广泛,但他不能用于（）。

极限配合与技术测量基础期末测试题一一、填空题（每空1分，共22分）1、尺寸由_______和______________两部分组成，如30㎜。

2、用以确定公差带相对于零线位置的上极限偏差或下极限偏差叫______________，此偏差一般为靠近__________的那个偏差。

3、当E I≥es时，此配合必为____________配合；当ES≤ei时，此配合必为____________配合。

4、基孔制是基本偏差为_________的孔的公差带与__________基本偏差的轴的公差带形成各种配合的一种制度。

5、一个完整的的测量过程包括______________、_______________、_________________和______________________。

6、游标卡尺的分度值有0.10㎜、0.05㎜、0.02㎜三种，其中_________㎜最常用。

7、_________实际要素变动的________称为几何公差带。

8、线轮廓度公差带形状是_______________，面轮廓度公差带形状是________________。

9、表面结构代号由表面结构_________和表面结构________________，以及其他有关规定的项目组成。

10、普通螺纹的大径是指与外螺纹__________或内螺纹_________相切的_______________的直径。

二、判断题（每空1分，共8分）1、零件在加工过程中的误差是不可避免的。

（）2、尺寸公差通常为正值，在个别情况下也可以为负值或零。

( )3、基孔制是基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度。

（）4、游标卡尺是利用尺身刻度间距和游标刻度间距之差来进行小数部分读数的。

差值越小，其分度值越小，游标卡尺的测量精度越高。

（）5、若几何公差框格中基准代号的字母标注A—B，则表示此几何公差有两个基准。

（）6、任意方向上线对线的平行度公差带是直径为公差值t的圆柱面内的区域。

《极限配合与技术测量基础》姓名：班级一、填空题（每空1分，共20分）1、设计时给定的尺寸称为而通过测量得到的尺寸称为。

2、基准孔的基本偏差代号是，基准轴的基本偏差代号是。

3、在公差带图中，确定的一条基准直线称为零线。

正偏差位于零线的。

4、公差带包括公差带和公差带5、一个配合尺寸的上偏差大于零，下偏差小于零，这种配合称为配合。

6、标准公差规定了________级，最高级为__________最低级为__________。

7、零件的___________和___________之差称为加工误差。

8、加工误差有___________、___________、___________和___________四类。

9、公差就是指___________、___________、___________和___________允许变动的范围。

对同一尺寸来说，公差值越大，加工越___________，制造成本越___________。

二、选择题（每小题2分，共20分。

每小题选项中只有一个答案是正确的，请将正确答案的序号填在题后的括号内）1、最大极限尺寸减其基本尺寸所得到的代数差称为. . . . ..（） A、上偏差 B、下偏差 C、基本偏差2、配合是 ---------相同的孔与轴的结合。

……………. （）Ａ、基本尺寸Ｂ、实际尺寸Ｃ、作用尺寸3、比较两尺寸精度高低的依据是两尺寸的………………..（） A、公差等级的高低 B、公差值的大小 C、基本偏差的大小4、基本偏差为f的轴的公差带与基准孔H的公差带形成……..（） A.间隙配合 B.过渡配合 C.过盈配合5、尺寸的合格条件是…………….……………………. ……. （） A.实际尺寸等于基本尺寸 B.实际偏差在公差范围内 C.实际尺寸等于最大极限尺寸。

6、间隙配合的孔公差带在轴公差带……………………… .（） A、之上 B、之下C、相互交叠7、公差的大小等于……………………………………… ….（） A、实际尺寸减基本尺寸 B、上偏差减下偏差 C、极限尺寸减实际尺寸 8、在标准规定的配合制选用表中，标有黑三角符号的为……….（） A、优先选用 B、不选用 C、尽量不选用 9．决定配合公差带大小和位置的有＿＿。

《极限配合与技量基》姓名：班一、填空（每空1分，共20分）1、定的尺寸称而通量获得的尺寸称。

2、基准孔的基本误差代号是，基准的基本误差代号是。

3、在公差中，确定的一条基准直称零。

正误差位于零的。

4、公差包含公差和公差5、一个配合尺寸的上误差大于零，下误差小于零，种配合称配合。

6、准公差定了________，最高__________最低__________。

7、部件的___________和___________之差称加工差。

8、加工差有___________、___________、___________和___________四。

9、公差就是指___________、___________、___________和___________允的范。

同一尺寸来，公差越大，加工越___________，制造成本越___________。

二、（每小2分，共20分。

每小中只有一个答案是正确的，将正确答案的序号填在后的括号内）1、最大极限尺寸减其基本尺寸所获得的代数差称......（）A、上误差B、下误差C、基本误差2、配合是---------同样的孔与的合。

⋯⋯⋯⋯⋯.（）Ａ、基本尺寸Ｂ、尺寸Ｃ、作用尺寸3、比两尺寸精度高低的依照是两尺寸的⋯⋯⋯⋯⋯⋯..（）A、公差等的高低B、公差的大小C、基本误差的大小4、基本误差f的的公差与基准孔H的公差形成⋯⋯..（）A.隙配合B.渡配合C.盈配合5、尺寸的合格条件是⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯（.）A.尺寸等于基本尺寸B.误差在公差范内 C.尺寸等于最大极限尺寸。

6、隙配合的孔公差在公差⋯⋯⋯⋯⋯⋯⋯⋯⋯（.）A、之上B、之下C、互相交叠7、公差的大小等于⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（.）A、尺寸减基本尺寸B、上误差减下误差C、极限尺寸减尺寸8、在准定的配合制用表中，有黑三角符号的⋯⋯⋯.（）A、先用B、不用C、尽量不用9．决定配合公差大小和地点的有＿＿。

中等职业学校学年第二学期期末试卷级机电专业《极限配合与技术测量基础》试卷班级________ 学号________ 姓名_________一、填空：（共 30分，每小题1分）1、构成零件外形的点、线、面是要素，表示轮廓要素的对称中心的点、线、面是要素。

2、允许尺寸变化的两个界限分别是和。

它们是以为基数来确定的。

3、定向公差有三项，分别是、和三个项目；定位公差的项目也有三项，分别是、和；跳动公差的项目有和两项。

4、标准设置了个标准公差等级，其中级精度最高，级精度最低。

5、当被测要素是轮廓要素时，指引线的箭头应指在该要素的或其上，并应与尺寸线；被测要素是中心要素时，指引线的箭头应与确定该要素的轮廓尺寸线。

6、孔的基本偏差从至为下偏差，它们的绝对值依次逐渐；从至为上偏差，其绝对值依次逐渐。

7、圆跳动公差根据给定测量方向可分为圆跳动、圆跳动和圆跳动三种；全跳动公差分为全跳动和全跳动两种。

二、判断：（共15分，每小题1分）1、( ) 使用相同精度的计量器具，采用直接测量法比采用间接测量法精度高。

2、（）具有互换性的零件应该是形状和尺寸完全相同的零件。

3、( ) 零件的行位误差是由加工中机床精度、加工方法等多种因素形成的，因此在加工中采用高精度的机床，采用先进的加工方法等，可使行位误差值为零。

4、（）零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的尺寸为合格。

5、( ) 形位公差带的大小，是指公差带的宽度、直径或半径差的大小。

6、（）相互配合的孔和轴，其基本尺寸必然相同。

7、( ) 圆度公差的被测要素可以是圆柱面也可以是圆锥面。

8、( ) 孔和轴的加工精度越高，则其配合精度就越高。

9、( ) 判断线轮廓度和面轮廓度是属形状公差还是位置公差的主要依据是看图样上是否标注出基准，标注出基准的属位置公差，未标注的属形状公差。

10、（）代号H和h的基本偏差数值等于零。

11、( ) 圆跳动和全跳动的划分是依被测要素的大小而定的，当被测要素面积较大时为全跳动，反之为圆跳动。

一、判断：（每题2分，共30分）（）1、孔的基本尺寸用“L”表示。

（）2、最大极限尺寸减去基本尺寸为上偏差。

（）3、过盈配合时，轴的公差带在孔公差带上方。

（）4、配合种类包括过盈配合、间隙配合和过渡配合。

（）5、若一零件尺寸刚好等于基本尺寸，则该尺寸必然是合格的。

（）6、机械加工行业中某尺寸φ50.028，其特定单位是mm。

（）7、间隙配合用于孔和轴需要发生相对转动的场合。

（）8、上偏差大于下偏差。

（）9、根据标准公差表，代号φ18P7的公差为0.018mm。

（）10、代号φ32N9的公差为0.062mm。

（）11、某尺寸为125mm,公差等级为10级时，它的公差为160µm （）12、基本尺寸120mm,公差定为13级时，可得其公差为0.63mm. （）13、尺寸代号为φ48F7，其基本偏差为-0.025mm.（）14、某尺寸代号为φ17F7，表示它采用了基轴制。

（）15、φ17d7表示的是孔的尺寸代号，基本尺寸为17mm.二、选择：每题2分，共30分）1、零件的实际尺寸经测量就合格的，那么( )A、实际尺寸等于基本尺寸B、实际尺寸大于最大极限尺寸C、实际尺寸处于最大极限尺寸和最小极限尺寸之间2、公差的大小等于( )A、实际尺寸减基本尺寸B、上偏差减去下偏差所得绝对值C、极限尺寸减实际尺寸3、下面是轴的尺寸代号的是（）A、φ18P7B、φ32N9C、φ17d74、公差越大( )。

A、加工越容易B、精确越高C、价值高5、极限尺寸是允许尺寸变动的两个界限值，是通过（）加减上、下偏差或得。

A、实际尺寸B、基本尺寸C、偏差6、尺寸偏差简称（）。

A.实际偏差 B、极限偏差 C、偏差7、基本尺寸是（）A、设计时给定的B、加工时得到的C、装配后得到的D、测量时得到的8、（）确定公差带位置。

A.上偏差 B、下偏差 C、基本偏差9、 .选用公差带时，应按（）公差带的顺序选取。

A.常用、优先、一般 B、优先、常用、一般 C、一般、常用、优先10、过盈配合时公差带之间的关系是 ( )A、两公差带有重叠部分B、两公差带全部重叠C、孔的公差带处在轴的公差带下方11、若孔、轴之间有相对运动，则孔、轴应形成（）A、任意配合B、过盈配合C、过渡配合D、间隙配合12、公差用来控制（）的。

《极限配合与技术测量》期末考试题班级姓名学号一、填空题（每空1分，共20分）。

1．轴φ50js8，其上偏差为 mm，下偏差为 mm。

2．φ30 +0.0210mm的孔与φ30-0.007-0.020mm的轴配合，属于制配合。

3．φ45+0.005mm孔的基本偏差数值为，φ50-0.050-0.112轴的基本偏差数值为 mm。

4．表面粗糙度是指。

5.基本偏差的代号用拉丁字母表示，大写字母表示的基本偏差，小写字母表示的基本偏差。

6.根据形成间隙或过盈的情况,配合分为三类,即配合、配合和配合。

7．国标对孔与轴公差带之间的相互关系，规定了两种基准制，即制和制。

8．形位公差可分为、和三类。

9．选择各类公差带的顺序是：先公差带，其次常用公差带，再一般公差带。

10. 选用公差值时，在满足零件功能要求的前提下，选择最经济的公差值，但在一般情况下应保证：同一被测要素的形状公差应位置公差值，位置公差应尺寸公差值。

二、标出下题的对错（每题2分，共20分）。

1．H9、D9、 S7为轴公差带代号。

（）2．国家标准设置了18个公差等级。

（）3．正弦规是用来测量角度的常用计量器具。

（）4．位置公差项目有直线度、平面度、圆度、和圆柱度。

（）5．基准字母符号不得采用A、 B 、C 、Ｄ。

（）6．公差等级是划分尺寸精确度高低的标志，其中IT01精度最高。

（）7. 图样上没有具体标明形位公差值的要素，表示该要素没有形状和位置精度要求。

（）8．在我国法定计量单位中，长度计量基本单位为米（m），精密测量中一般使用单位为微米（μm），那么1m=10-9μm。

（）9．国家标准设置了20个公差等级，其代号依次为：IT0、IT01、IT1、IT2、……IT18，其精度依次降低。

（）10.三、选择题(每题3分，共18分)1．线性尺寸的一般公差规定了四个等级,其中f是（）。

A 精密级B中等级C粗糙级D最粗级2．孔∮20+ 0.01的尺寸公差为（）。

极限配合与测量技术期末试题一一、选择题：（每题2分，共20分）1、设计时给定的尺寸称为（）。

A、实际尺寸B、极限尺寸C、基本尺寸2、当孔与轴的公差带相互交叠时，其配合性质为（）。

A、间隙配合B、过渡配合C、过盈配合3、下列孔与基准轴配合，组成间隙配合的孔是（）。

A、孔两个极限尺寸都大与基本尺寸B、孔两个极限尺寸都小与基本尺寸C、孔的最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4、公差带的大小由（）确定。

A、实际偏差B、基本偏差C、标准公差5、在常用配合中，IT8的孔不能与（）的轴配合。

A、高一级B、低一级C、同级6、最小极限尺寸减去其基本尺寸所得的代数差叫（）。

A、实际偏差B、上偏差C、下偏差7、基本偏差是（）。

A、上偏差B、下偏差C、上偏差和下偏差D、上偏差或下偏差8、标准规定几何公差共有（）个项目。

A、8B、12C、14D、199、公差原则是指（）。

A、确定公差值大小的原则 B.、确定公差与配合标准的原则C.、形状公差与位置公差的关系D、尺寸公差与形位公差的关系10、同轴度公差属于（）。

A、形状公差B、方向公差C、位置公差D、跳动公差二、填空题（每空2分，共38分）1、根据零件的互换程度的不同，互换性分为________和________两种，分组装配法属于__________。

2、零件精度一般包括_________、________、__________、______四个方面。

3、一零件尺寸为φ50R7（-0.025 -0.050），基本偏差代号为，基本偏差数值为μm, 尺寸公差为mm。

4、标准公差等级共分级，级最高，级最低。

5、φ30H7/s6表示该孔轴为基制的配合。

6、对配合基准制的选择，应首先选用，其次选用_ 。

7、滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用了基制。

8、在公差带图中，表示的一条直线称为零线，以零线为基准确定偏差和公差。

三、判断题：在正确的题后括号内打“T”，错的打“F”。
