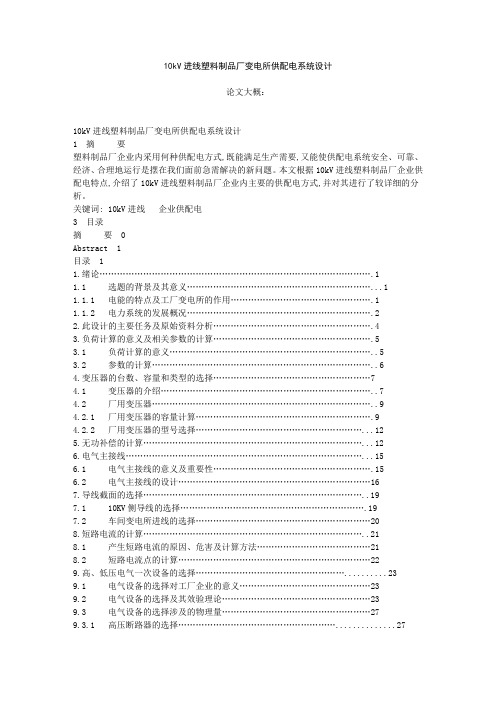

10kV进线塑料制品厂变电所供配电系统设计论文大概：10kV进线塑料制品厂变电所供配电系统设计1 摘要塑料制品厂企业内采用何种供配电方式,既能满足生产需要,又能使供配电系统安全、可靠、经济、合理地运行是摆在我们面前急需解决的新问题。
本文根据10kV进线塑料制品厂企业供配电特点,介绍了10kV进线塑料制品厂企业内主要的供配电方式,并对其进行了较详细的分析。
关键词: 10kV进线企业供配电3 目录摘要0Abstract 1目录 11.绪论 (1)1.1 选题的背景及其意义 (1)1.1.1 电能的特点及工厂变电所的作用 (1)1.1.2 电力系统的发展概况 (2)2.此设计的主要任务及原始资料分析 (4)3.负荷计算的意义及相关参数的计算 (5)3.1 负荷计算的意义 (5)3.2 参数的计算 (6)4.变压器的台数、容量和类型的选择 (7)4.1 变压器的介绍 (7)4.2 厂用变压器 (9)4.2.1 厂用变压器的容量计算 (9)4.2.2 厂用变压器的型号选择 (12)5.无功补偿的计算 (12)6.电气主接线 (15)6.1 电气主接线的意义及重要性 (15)6.2 电气主接线的设计 (16)7.导线截面的选择 (19)7.1 10KV侧导线的选择 (19)7.2 车间变电所进线的选择 (20)8.短路电流的计算 (21)8.1 产生短路电流的原因、危害及计算方法 (21)8.2 短路电流点的计算 (22)9.高、低压电气一次设备的选择 (23)9.1 电气设备的选择对工厂企业的意义 (23)9.2 电气设备的选择及其效验理论 (23)9.3 电气设备的选择涉及的物理量 (27)9.3.1 高压断路器的选择 (27)9.3.2 高压隔离开关的选择 (29)9.3.3 电压互感器的选择 (29)9.3.4 电流互感器的选择 (30)9.3.5 10KV汇流母线的选择 (31)10.继电保护选择及整定 (32)11.防雷设计 (37)11.1防雷接地的理论基础 (37)11.1.1过电压的概念 (37)11.1.2雷电接地等有关概念及形成原理 (39)11.2防雷接地的保护措施 (42)12.短路电流程序的编制 (46)13.结束语及参考文献 (53)14.附录 (55)1.绪论1.1 选题的背景及其意义本课题应用供配电设计的基本原则和方法进行塑料厂的降压变电所设计。
南京塑料制品厂全厂总配变电所及配电系统设计摘要塑料制品厂企业内采用何种供配电方式，既能满足生产需要，又能使供配电系统安全、可靠、经济、合理地运行是摆在我们面前急需解决的新问题。
本文根据10kV进线塑料制品厂企业供配电特点，介绍了10kV进线塑料制品厂企业内主要的供配电方式，并对其进行了较详细的分析。
关键词: 10kV进线；企业供配电；变电所AbstractPlastic products factory enterprises used for distribution, which can meet the needs of production, distribution systems make for a safe, reliable, economic and reasonable operation is before us of the urgent need to solve new problems. Based on the 10 kV line into plastic products factory for the distribution characteristics of enterprises, on the 10 kV line into plastic products factory enterprises within the main power supply, and gain a more detailed analysis.Key Words: Progressive 10kV ;distribution lines for enterprises ;Substation目录摘要 0ABSTRACT (1)目录 01. 绪论 01.1 选题的背景及其意义 02. 此设计的主要任务及原始资料分析 (3)2.1 原始数据 (3)2.2 供电协议 (3)3. 负荷计算的意义及相关参数的计算 (5)3.1 负荷计算的意义 (5)3.2 参数的计算 (5)4. 无功补偿的计算 (8)5. 变压器的台数、容量和类型的选择 (12)5.1 变压器的介绍 (12)5.2 厂用变压器 (13)5.3 计算与选择 (14)6. 短路电流的计算 (15)6.1 产生短路电流的原因、危害及计算方法 (15)6.2 短路电流点的计算 (15)6.3 具体计算 (16)7. 高、低压电气一次设备的选择 (20)7.1 电气设备的选择对工厂企业的意义 (20)7.2 电气设备的选择及其效验理论 (20)7.3 高压断路器的选择 (23)7.4 继电保护选择及整定 (24)7.5 电流互感器、电压互感器的选择 (25)8. 电气主接线 (26)8.1 电气主接线的意义及重要性 (26)8.2 电气主接线的设计 (27)9. 导线截面的选择 (30)9.1 10KV侧导线的选择 (30)9.2 车间变电所进线的选择 (31)10. 防雷设计 (32)10.1 防雷接地的理论基础 (32)10.2 防雷接地的保护措施 (38)致谢 (39)参考文献 (40)附录 (41)1.绪论1.1 选题的背景及其意义本课题应用供配电设计的基本原则和方法进行塑料厂的降压变电所设计。
电气与电子信息工程学院供配电工程课程设计报告设计题目：姓名：专业：班级：学号：起止时间：地点：指导教师：完成时间：年月日供配电工程课程设计任务书（4）一、设计题目某电力金具厂供配电系统电气部分初步设计 二、设计目的及要求通过本课程设计：熟悉供配电系统初步设计必须遵循的原则、基本内容、设计程序、设计规范等，锻炼工程设计、技术经济分析比较、工程计算、工具书使用等能力，并了解供电配电系统前沿技术及先进设备。
要求根据用户所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，选择配变电所主结线方案及高低压设备和进出线，确定车间变电所主变压器的台数与容量、类型。
最后按要求写出设计说明书，绘出设计图样。
三、设计依据 1、工厂负荷情况该厂主要生产交直流220V 及其以上电力金具，金具产品有悬锤线夹、耐张线夹、联结金具、接续金具、保护金具、拉线金具、T 接金具、设备线夹、母线固定金具等。
下设：铸造、铸铝、锻压、铜铝焊接、硅胶绝缘、护罩、绝缘材料、挤压、冲压、热处理、金工等车间等车间及其他辅助设施。
工厂各车间负荷情况见附表。
该厂大部分车间为三班制，少数车间为两班或一班制，年最大有功负荷利用小时数为4800h 。
该厂属二级负荷，负荷情况见附表。
2、供电电源情况从某35／10kV 变电站提供电源，用双回10kV 架空线向工厂供电，此站距厂4km ；变电站短路数据：()MVA S max .k 2403=，()MVA S min .k 1303=。
当地供电部门要求工厂：①过电流保护整定时间不大于 1.0s ；②在工厂10kV 电源侧进行电能计量；③功率因数应不低于0.90。
3．工厂自然条件年最高气温39℃，年平均气温23℃，年最低气温-5℃, 年最热月平均最高气温33℃，年最热月平均气温26℃，年最热月地下0.8m 处平均温度25℃．主导风向为南风，年雷暴日数52。
平均海拔22m ，地层以砂粘土为主。

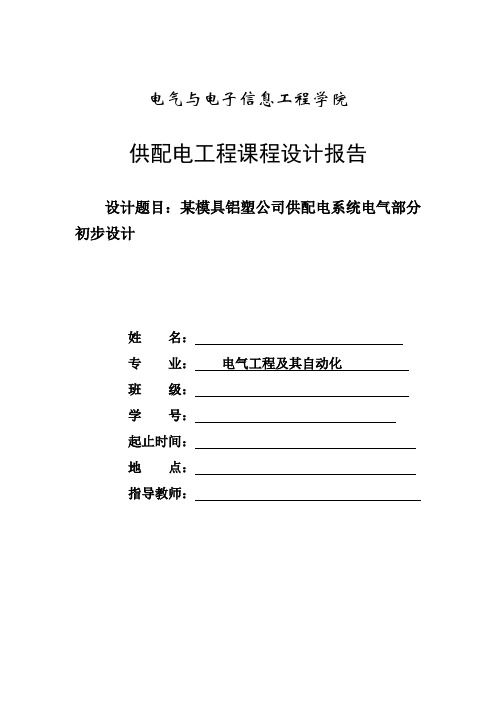

电气与电子信息工程学院供配电工程课程设计报告设计题目：某模具铝塑公司供配电系统电气部分初步设计姓名：专业：电气工程及其自动化班级：学号：起止时间：地点：指导教师：供配电工程课程设计任务书学生姓名：专业班级：指导教师：工作部门：一、设计题目某模具铝塑公司供配电系统电气部分初步设计二、设计目的及要求通过本课程设计，熟悉现行国家标准和设计规范，树立起技术与工程经济相统一的辨证观点；培养综合应用所学理论知识分析解决工程实际问题的能力；掌握电气工程设计计算的方法，为今后从事电力工程设计、建设、运行及管理工作，打下必要的基础。
要求根据用户所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主接线方案及高低压设备和进出线，最后按要求写出设计说明书，绘出设计图样。
三、设计依据1、工厂负荷情况该公司是一家集研发、制造、销售一体的专业化公司，主要产品为模具、锌合金、铝合金、注塑件等。
公司生产部门下设五个车间：（锌、铝合金）压铸车间、注塑车间、模具车间、机加工车间、装配车间。
拥有80g-2000g大型注塑机、250T-560T东芝铝压铸机、25T-168T锌压铸机、DMG CNC加工中心等。
该厂多数车间为三班制，年最大负荷利用小时数为5500小时，日最大负荷持续时间6小时。
该厂属于二级负荷。
该厂的负荷统计资料如表1所示。
表1负荷统计资料编号厂房名称设备容量/kW 需要系数功率因数1 压铸车间1280 0．50 0．702 注塑车间880 0．45 0．653 模具车间756 0．45 0．704 机加工车间450 0.45 0.705 装配车间356 0.45 0.706 综合楼210 0．70 0．902、供电电源情况按照工厂与当地电业部门签订的供用电协议规定，本厂可由附近110/10kV 地区变电站取得工作电源。

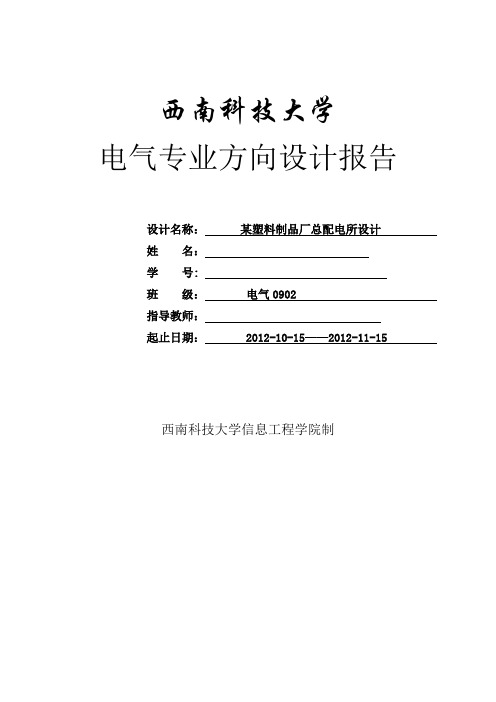

西南科技大学电气专业方向设计报告设计名称：某塑料制品厂总配电所设计姓名：学号:班级：电气0902指导教师：起止日期：2012-10-15——2012-11-15西南科技大学信息工程学院制方向设计任务书学生班级：电气0902 学生姓名：吴君学号：20095637 设计名称：某塑料制品厂总配电所设计起止日期：2012-10-15——2012-11-15 指导教师：张晓琴方向设计学生日志某塑料制品厂总配电所设计摘要：某塑料制品厂总配电所设计是对工厂配电具有针对性的设计。
设计首先根据厂方给定的全厂各车间电气设备及车间变电所负荷计算表进行负荷计算和无功功率补偿，然后根据计算选定主变压器和各车间变电所的变压器型号，变电所电气主接线设计是依据变电所的最高电压等级和变电所的性质，选择出一种鱼变电所所在系统中的地位和作用相适应的接线方式。
在经济角度上要考虑周全，尽量以最少的投资获得最佳的方案。
选好变压器和主接线后进行短路电流计算，以此作为配电所一次设备及高低压进出线的选型依据。
关键词：负荷计算;变压器选择;短路电流计算Distribution of the design of a plastic products factory ABSTRACT:The total distribution of plastic products plant design is targeted design factories distribution.The design is first given under the factory workshop of the whole plant electrical equipment and workshop substation load calculation table load calculations and reactive power compensation,then selected according to the calculation of the main transformer and substation transformer model workshop, Power Supply Substation design is based on the nature of the maximum voltage rating of the substation and substation,choose to adapt the position and role in the kind of fish substation where the system wiring.On the economic point of view to be thoughtful and try to obtain the best solution with the least investment. Choose the transformer and the main wiring short-circuit current selection basis as distribution equipment and high and low pressure inlet and outlet.Keywords:Load calculation ;Transformer selection ;Short-circuit current calculation一、设计目的工厂供电（electric power supply for industrial plants），就是指工厂所需电能的供应和分配。
电气与电子信息工程学院供配电工程课程设计报告设计题目：某模具铝塑公司供配电系统电气部分初步设计姓名：专业：电气工程及其自动化班级：学号：起止时间：地点：指导教师：供配电工程课程设计任务书学生姓名：专业班级：指导教师：工作部门：一、设计题目某模具铝塑公司供配电系统电气部分初步设计二、设计目的及要求通过本课程设计，熟悉现行国家标准和设计规范，树立起技术与工程经济相统一的辨证观点；培养综合应用所学理论知识分析解决工程实际问题的能力；掌握电气工程设计计算的方法，为今后从事电力工程设计、建设、运行及管理工作，打下必要的基础。
要求根据用户所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主接线方案及高低压设备和进出线，最后按要求写出设计说明书，绘出设计图样。
三、设计依据1、工厂负荷情况该公司是一家集研发、制造、销售一体的专业化公司，主要产品为模具、锌合金、铝合金、注塑件等。
公司生产部门下设五个车间：（锌、铝合金）压铸车间、注塑车间、模具车间、机加工车间、装配车间。
拥有80g-2000g大型注塑机、250T-560T东芝铝压铸机、25T-168T锌压铸机、DMG CNC加工中心等。
该厂多数车间为三班制，年最大负荷利用小时数为5500小时，日最大负荷持续时间6小时。
该厂属于二级负荷。
该厂的负荷统计资料如表1所示。
表1负荷统计资料编号厂房名称设备容量/kW 需要系数功率因数1 压铸车间1280 0．50 0．702 注塑车间880 0．45 0．653 模具车间756 0．45 0．704 机加工车间450 0.45 0.705 装配车间356 0.45 0.706 综合楼210 0．70 0．902、供电电源情况按照工厂与当地电业部门签订的供用电协议规定，本厂可由附近110/10kV 地区变电站取得工作电源。
塑料制品厂全厂总配变电所及配电系统设计根据塑料制品厂的生产需求和用电负载情况，需要对全厂的总配变电所和配电系统进行设计。
本文将详细探讨其中的设计考虑因素和具体实施方案，以确保塑料制品厂的电力供应安全和稳定。
一、总配变电所设计总配变电所是整个厂区的电力中心，它负责所有用电负载的汇集和分配。
其设计方案需要考虑以下几个因素：1. 预测用电需求：根据厂区生产的需要和现有设备的用电负荷，预测未来的用电需求。
这个预测需要兼顾生产规模的扩大和设备技术的更新。
2. 设备优化匹配：根据未来预测的用电需求，优化布置变电设备和电缆的匹配配置，以最大限度地减少能耗损失和材料浪费，提高用电效率。
3. 设计容量预留：根据用电负载的波动情况和新设备的投入，预留一定的变电设备和电缆容量，以应对突发负载和对未来生产需要的灵活调整。
在设计总配变电所时，还需要考虑到其内部系统的互锁保护和控制，确保设备的安全运行、故障状态的快速检测和修复。
二、配电系统设计配电系统通过总配变电所向各个用电负载点提供正确、稳定和安全的电能。
在设计配电系统时，需要考虑以下因素：1. 电缆敷设布局：根据用电负载的位置和用电量大小，合理布置供电电源和分配电缆线路，尽可能缩短电缆距离，减少线路损耗。
2. 布线电器配合：根据用电负载的需要，采用适当的电器设备来调整电频、电压、电流等参数，确保电力质量的稳定和安全。
3. 配电系统保护：通过开关、保险、电压监测器等电器设备，对配电系统进行过载、短路、过电流等故障保护措施，确保设备的正常运行和人身安全。
配电系统的设计工作包括电线、电缆的敷设、电缆槽的设计、电缆保护、变压器配套选型和评估、安全保护和接地等方面。
对于一些特殊负荷，还需要根据安全规范采用特殊的控制方式和应急保护措施。
三、设计总结在设计塑料制品厂的总配变电所和配电系统时，必须根据生产需求和用电负载情况快速准确掌握实际用电情况，合理考虑安全控制、经济性和运行稳定性等因素并重。
塑料制品厂变电站的电气设计变电站电气设计塑料制品厂变电站的电气设计目录论文总页数：8页1引言11.1设计的内容11.2设计的原则11.3设计的依据12负荷计算和无功功率补偿12.1按需要系数法确定计算负荷12.2无功功率补偿33变电所位置和型式的选择3附录A电气主接线图5分工：**（xxxx）同学负责数值计算和绘图**（xxxx）同学负责文档制作器件选型1引言1.1设计的内容某塑料制品厂配电站的电气设计1.2设计的原则(1)总降压变电所装设有载自动调压装置以提高电能质量。
(2)采取车间变电所低压侧补偿无功功率为主，总降压变电所二次侧补偿为辅的混合^补偿方式。
在装设电能计量部位的功率因数保持在0.9以上。
(3)为降低造价简化设备，10千伏以上高压设备装在屋外,其它装在屋内。
是有人值＇班的变电所。
(4)由于厂区较紧凑，装卸产品的起重汽车工作频繁。
为安全和美观起见,除向化工厂配电的联络线以外，厂区内配电线路一律地下敷设,(5)要求本厂备用电源能保证主电源发生故障时，担当厂内二级负荷馈电任务。
1.3设计的依据1，工厂总平面图如图1所示。
图1工厂总平面图2.工厂的生产任务、规模及产品规格本厂年产10000t聚乙烯及茎塑料制品，产品品种有薄膜、单丝、管材和注射用品等，其原料来自某石油化纤总厂。
工厂各车间的负荷情况如表1所示，按三级负荷设计。
表1工厂负荷统计资料3.供电协议1）从电力系统的某35/10kV变电站，用一回10kV架空线路向工厂馈电。
系统变电站在工厂西3.5km。
2）系统变电站馈电线的定时限过电流保护的整定时间top=1.5s，要求工厂降压变电所的保护整定时间不大于1s。
3）在工厂变电所的10kV进线侧进行电能计量。
工厂最大负荷时功率因素不得低于0.9。
4）电力系统的短路数据，如表2所示，其供电系统如图2所示。
表2电力系统10kV母线的短路数据图2供电系统图4.气象资料本厂所在地区的年最高气温为38°C,年平均气温为23°C,年最低气温为-8°C,年最热月平均最高气温为33°C，年最热月平均气温为26°C,年最热月地下0.8m处平均温度为25°C。
本科课程设计说明书
某塑料制品厂全厂总配变电所及配电系统设计
学院（部）：电气与信息工程学院
专业班级：电气０8-5
学生姓名: 董书安,陈邦杰,刘彬
豆壮壮，孙荣德，朱桐桐
指导教师:杨岸老师
2０11年6月2９日
某塑料制品厂全厂总配变电所及配电系统设计
摘要
本厂是35ｋV变电站的设计，本设计首先根据厂方给定的全厂各车间电气设备及车间变电所负荷计算表进行电力负荷计算，然后根据对计算负荷的分析选定主变压器和各车间变电所的变压器型号,变电所电气主接线设计是依据变电所的最高电压等级和变电所的性质,选择出一种与变电所在系统中的地位和作用相适应的接线方式。
在经济角度上要考虑周全,尽量以最少的投资获得最佳的方案。
选好变压器和主接线后进行短路电流计算,对变电站系统中的各个电压等级下的母线发生三相短路时,所流过的短路电流进行了分别计算。
在设计过程中根据电力部门对工厂功率因数的要求计算出需要补偿的无功功率并以此选择相应的补偿电容器。
然后对线路设定短路点进行短路电流的计算作为各设备的选型依据。
对电气设备进行选择，电气设备的选择条件包括两大部分:一是电气设备所需要满足的基本条件，即按正常工作条件选择,并按短路状态校验动、热稳定；二是根据不同电气设备的特点而提出的选择和校验项目。
考虑到对变压器的保护在设计中对主变压器设置了以下继电保护:瓦斯保护、过电流保护和电流速断保护。
通过本次课程设计,旨在熟悉变电所中供电系统的负荷计算，掌握变电所中二次回路。
精品文档 值得下载 黄石理工学院 电气与电子信息工程学院
供配电工程课程设计报告 设计题目：某塑料五金制品厂供配电系统电气部分初步设计
姓 名： 专 业： 班 级： 学 号： 起止时间： 地 点： 指导教师：
完成时间：2009 年 6 月 1 日 精品文档
值得下载 供配电工程课程设计任务书（4）
班 级：2006级电气工程及其自动化①班 学 生：0640220121～0640220127 学 时：2周 时 间：第11～12周 指导教师：徐滤非、陈学珍
一、设计题目 某塑料五金制品厂供配电系统电气部分设计 二、设计目的及要求 通过本课程设计：熟悉供配电系统初步设计必须遵循的原则、基本内容、设计程序、设计规范等，锻炼工程设计、技术经济分析比较、工程计算、工具书使用等能力，并了解供电配电系统前沿技术及先进设备。 要求根据用户所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，选择配变电所主接线方案、高压配电线路接线方式、高低压设备和进出线，确定车间变电所主变压器的台数与容量、类型。最后按要求写出设计说明书，绘出设计图样。
三、设计依据 1、总平面图如附图。 2、负荷情况 该厂由注塑车间、挤出车间、锻工车间、模具车间、热处理车间、铆焊车间、五金装配车间等组成，主营产品有五金配件、门窗密封胶条、折叠门塑料配件、家私装饰条、各种挤出异型材、精密注塑加工、代客开模、玻璃垫片等。 工厂部分车间负荷情况见附表。该厂大部分车间为两班或三班制，年最大有功负荷利用小时数为4800h。该厂属于二级负荷。 2、供电电源情况 按照工厂与当地电业部门签订的供用电协议规定，本厂可由从某35／10kV地区变电站取得工作电源。该35／10kV地区变距离本厂约为1km，10kV母线短路数据：MVASk5003max.、
MVASk2003min.。
要求该厂：①过电流保护整定时间不大于1.0s；②在工厂10kV电源侧进行电能计量；③功率因数应不低于0.92。 3．工厂自然条件 精品文档 值得下载 年最高气温39℃，年平均气温23℃，年最低气温-5℃, 年最热月平均最高气温33℃，年最热月平均气温26℃，年最热月地下0.8m处平均温度25℃．主导风向为南风，年雷暴日数52。平均海拔22m，地层以砂粘土为主。 4．电费制度 按两部电价制交纳电费,基本电价20元/千伏·安/月，电度电价0.5元/度。
四、设计任务 设计内容包括：配变电所的负荷计算及无功功率的补偿计算，车间变压器台数和容量、型式的确定，变配电所主接线方案的选择，高压配电线路接线方式的选择，高低压配电线路及导线截面选择，短路计算和开关设备的选择，继电保护的整定计算*，防雷保护与接地装置设计*等。
附表： 编号 厂房名称 设备容量/kW 需要系数 功率因数 备注 1 注塑车间 189 0．4 0．60
NO.1车间 变电所
2 备料车间 138 0．6 0．50 3 锻工车间 20 0．4 0．80 4 模具车间 100 0．25 0．65 5 热处理车间 150 0．6 0．7 6 铆焊车间 180 0．3 0．5 7 生活间 20 0．8 1．0 8 仓库 15 0．3 0．5 9 挤出车间 450 0.5 0.6
NO.2车间 变电所
10 原料库 350 0．3 0．65
11 包装材料库 20 0．3 0． 5 12 成品库 50 0．3 0．50 13 生活间 10 0．8 1 15 水泵房 20 0．65 0．80 16 五金装配车间 410 0.2 0.75
NO.3车间 变电所
17 机加工车间 230 0.2 0.6 18 锅炉房 200 0．7 0．75 19 试验室 125 0．25 0．50 20 材料库 110 0．2 0．5 21 油泵房 15 0．65 0．8 22 加油站 10 0．65 0．8 办公、食堂 15 0．60 0．60 精品文档
值得下载 摘 要 众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。 负荷计算是设计的基础,它决定设备容量的选用,管网系统的规模以及工程总造价等,这是技术人员熟知的事实。通过负荷的统计计算求出的、用来按发热条件选择供电系统中各元件的负荷值，称为计算负荷（calculated load）。 在交流电路中,由电源供给负载的电功率有两种；一种是有功功率,一种是无功功率。无功功率比较抽象,它是用于电路内电场与磁场的交换,并用来在电气设备中建立和维持磁场的电功率。 短路电流计算的目的是为了正确选择和校验电气设备，以及进行继电保护装置的整定计算。对于工厂供电系统来说，由于将电力系统当作无限大容量电源，而且短路电路也比较简单，因此一般只需采用阻抗串、并联的方法即可将电路化简，求出其等效总阻抗。最后计算短路电流和短路容量。 电气主接线主要是指在发电厂、变电所、电力系统中,为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等。它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。 供电系统的电气设备主要有断路器、负荷开关、隔离开关、熔断器、电抗器、互感器、母线装置及成套配电设备等。电气设备选择的一般要求必须满足一次电路正常条件下和短路故障条件下的工作要求，同时设备应工作安全可靠，运行方便，投资经济合理。 导线和电缆截面的选择与校验。对10kV及以下的高压线路和低压动力线路，通常先按发热条件来选择导线和电缆截面，再校验其电压损失、机械强度、短路热稳定等条件 关 键 词 负荷计算 无功补偿 短路电流计算 电气主接线 电气设备选择 精品文档 值得下载 ABSTRACT As everyone knows, the power of modern industrial production is the major source of energy and power. Power not only easy from other forms of energy conversion from, but also easy to convert to other forms of energy used to supply; the distribution of power transmission is simple and economic, and easy to control, regulation and measurement, and conducive to the realization of the production process automation. Therefore, the power in the modern industrial production and economic life of the whole wide range of applications. Load calculation is the basis of design, which determines the choice of equipment, capacity, size of network systems, as well as the total cost of such works, this is the fact that well-known and technical personnel. Through the load of the statistics obtained, the conditions used by the heat supply system to choose the various components of the load value, known as the calculation of load (calculated load). In the exchange of circuits, power supply from the electric power load, there are two; one is the active power, reactive power is. Reactive power quite abstract, it is used for circuits with the exchange of electric and magnetic fields and electrical equipment used in the establishment and maintenance of the electric power field. Short-circuit current calculation is designed to check the correct choice and electrical equipment, as well as relay protection setting calculation device. Power Supply System for the plant, because the power system as the capacity of infinite power, and short-circuit is also relatively simple, so generally only the use of impedance series and parallel circuits can be the method of Jane, to derive its equivalent total impedance. Calculated short-circuit current and short-circuit capacity. Main Electrical Connection mainly in power plants, substations, power systems, is scheduled to meet the power transmission and operational requirements and the design of that high-voltage electrical equipment to connect the relationship between the transmission power of the circuit. Circuit in the high-voltage electric equipment, including generators, transformers, busbars, circuit breakers, isolating switch, circuit and so on. Their connection to the power supply reliability, operational flexibility and
