本科毕业设计说明书题目：南通市广电大厦照明及供配电系统设计院（部）：信息与电气工程学院专业：电气工程与自动化班级：姓名：学号：指导教师：完成日期：2012年6月目录摘要........................................................................................................................................ I V ABSTRACT. (V)1 前言................................................................................................................................. - 1 - 1.1建筑电气概况................................................................................................................. - 1 - 1.2工程概况......................................................................................................................... - 1 - 1.3设计内容......................................................................................................................... - 1 - 1.3.1照明系统设计............................................................................................................ - 1 - 1.3.2低压配电系统设计.................................................................................................... - 1 -1.3.3高压配电系统设计.................................................................................................... - 2 -2 照明系统设计................................................................................................................ -3 - 2.1照明系统设计概述......................................................................................................... - 3 - 2.2普通照明设计................................................................................................................. - 3 - 2.2.1灯具及光源的选择.................................................................................................... - 3 - 2.2.2照度计算.................................................................................................................... -4 - 2.3普通照明配电箱设计..................................................................................................... - 7 - 2.3.1 照明负荷布置 ........................................................................................................... - 7 - 2.3.2配电箱照明负荷计算、导线及断路器选择............................................................ - 7 - 2.3.3配电箱插座负荷计算、导线及断路器选择............................................................ - 8 - 2.3.4配电箱负荷计算、进线导线及断路器选择............................................................ - 9 - 2.4应急照明设计............................................................................................................... - 11 - 2.4.1应急照明分类及要求.............................................................................................. - 11 -2.4.3备用照明设计.......................................................................................................... - 12 - 2.4.4应急照明灯具选择.................................................................................................. - 12 - 2.4.5应急照明电源供电方式及线路敷设...................................................................... - 13 -2.4.6应急照明负荷计算及元件选择.............................................................................. - 13 -3 动力系统设计.............................................................................................................. - 15 -3.1 动力负荷统计.............................................................................................................. - 15 - 3.2 动力配电方案.............................................................................................................. - 15 - 3.3 动力配电箱负荷计算.................................................................................................. - 16 - 3.3.1风机盘管回路负荷计算及元器件的选择.............................................................. - 16 - 3.3.2空调配电箱负荷计算及元器件的选择.................................................................. - 17 -3.3.3防火卷帘门元件的选择.......................................................................................... - 19 -4 低压配电系统设计 .................................................................................................... - 21 -4.1负荷等级及供电要求................................................................................................... - 21 - 4.1.1负荷等级.................................................................................................................. - 21 - 4.1.2供电要求.................................................................................................................. - 21 - 4.2配电方式....................................................................................................................... - 21 - 4.3低压接地形式............................................................................................................... - 21 - 4.4干线负荷计算及导线选择........................................................................................... - 21 - 4.5低压侧负荷计算........................................................................................................... - 23 - 4.6无功补偿....................................................................................................................... - 25 - 4.7变压器选择与校验....................................................................................................... - 25 - 4.7.1变压器的台数和容量选择...................................................................................... - 25 -4.8低压侧母排的选择....................................................................................................... - 29 - 4.9低压配电柜及元器件的选择....................................................................................... - 30 - 4.9.1低压配电柜的选择.................................................................................................. - 30 -4.9.2馈电柜AA1-03元件选择 ....................................................................................... - 30 -5 高压配电系统设计 .................................................................................................... - 33 -5.1高压配电系统接线方案............................................................................................... - 33 - 5.1.1 电气主接线形式及运行方式 ................................................................................. - 33 - 5.1.2 开关柜型式及配置 ................................................................................................. - 33 - 5.2短路电流计算............................................................................................................... - 33 - 5.3高压一次设备的选择................................................................................................... - 37 - 5.3.1高压断路器的选择与校验...................................................................................... - 37 - 5.3.2高压熔断器的选择.................................................................................................. - 38 - 5.3.4避雷器的选择.......................................................................................................... - 38 - 5.4 10KV进线负荷计算与导线选择................................................................................ - 38 - 5.4.1负荷计算.................................................................................................................. - 38 -5.4.2 导线选择 ................................................................................................................. - 39 -6 总结............................................................................................................................... - 40 - 谢辞................................................................................................................................... - 41 -参考文献 ........................................................................................................................... - 42 -摘要本设计主要完成了南通市广电大厦照明系统、动力系统、低压配电系统、高压配电系统的设计。
建筑电气系统设计在建筑设计中，电气系统的设计是至关重要的一环。
电气系统不仅仅是为了满足建筑内的用电需求，还需要考虑安全性、节能性以及适应未来发展的可扩展性。
本文将介绍建筑电气系统设计的主要要点和考虑因素，并提供一些实用的设计建议。
一、负荷需求分析在进行电气系统设计之前，首先需要进行负荷需求分析。
这意味着对建筑内各个功能区域的用电需求进行评估和统计。
通过了解每个功能区域的用电设备类型、功率、使用时间等因素，可以确定建筑电气系统的整体负荷需求。
二、电源选择与分配根据负荷需求分析的结果，可以选择合适的电源，并进行电力分配的规划。
电源可以选择来自电网供电、备用发电机组、太阳能等多种方式。
对于大型建筑来说，一般会考虑引入多个电源，以保证电力供应的可靠性。
在电力分配方面，需要合理划分不同电路的负荷，确保合理的供电能力和电气系统的运行稳定性。
三、保护措施与安全设计安全是电气系统设计的重要考虑因素之一。
建筑电气系统应设计合理的保护措施，包括过载保护、短路保护、漏电保护等。
合理的保护措施可以有效避免电气设备的损坏和人身安全事故的发生。
此外，还可以考虑设计备用电源系统，以备电力故障时的应急使用。
四、节能性设计建筑电气系统的节能性设计在现代建筑设计中越来越重要。
通过选择节能型设备和合理配置电路，可以减少电力浪费和能源消耗。
例如，可以采用LED照明灯具替代传统白炽灯，使用智能化的照明控制系统对灯光进行自动调节等措施，以提高整体的能源利用效率。
五、可扩展性考虑随着科技的进步和建筑功能的变化，电气系统应具备一定的可扩展性。
在设计中，应考虑未来可能的增加负荷和电气设备的需求。
因此，对于电气线路的布置和电缆管道的规划应具备一定的余量。
六、综合布线设计综合布线设计是建筑电气系统设计的关键环节。
在布线设计中，需要合理规划电缆通道和配电箱的位置，以及各个用电设备的插座位置。
合理的布线设计可以避免电缆交叉和交叉干扰，提高电气系统的可靠性。

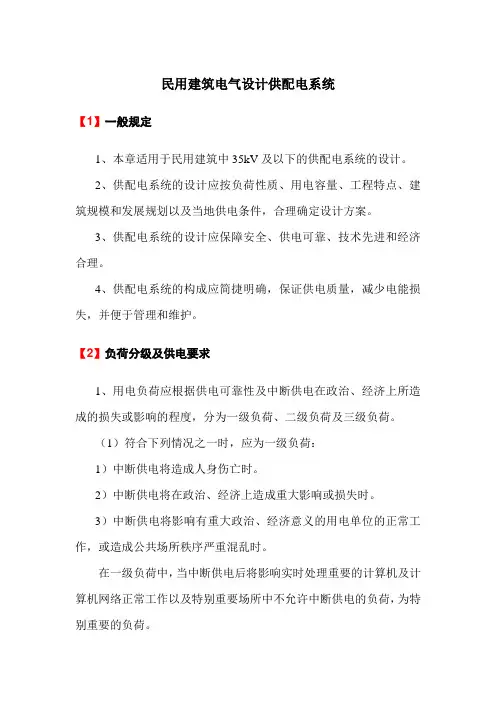

民用建筑电气设计供配电系统【1】一般规定1、本章适用于民用建筑中35kV及以下的供配电系统的设计。
2、供配电系统的设计应按负荷性质、用电容量、工程特点、建筑规模和发展规划以及当地供电条件，合理确定设计方案。
3、供配电系统的设计应保障安全、供电可靠、技术先进和经济合理。
4、供配电系统的构成应简捷明确，保证供电质量，减少电能损失，并便于管理和维护。
【2】负荷分级及供电要求1、用电负荷应根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度，分为一级负荷、二级负荷及三级负荷。
（1）符合下列情况之一时，应为一级负荷：1）中断供电将造成人身伤亡时。
2）中断供电将在政治、经济上造成重大影响或损失时。
3）中断供电将影响有重大政治、经济意义的用电单位的正常工作，或造成公共场所秩序严重混乱时。
在一级负荷中，当中断供电后将影响实时处理重要的计算机及计算机网络正常工作以及特别重要场所中不允许中断供电的负荷，为特别重要的负荷。
（2）符合下列情况之一时，应为二级负荷：1）中断供电将造成较大政治影响时。
2）中断供电将造成较大经济损失时。
3）中断供电将影响重要用电单位的正常工作，或造成公共场所秩序混乱时。
（3）不属于一级负荷和二级负荷的用电负荷应为三级负荷。
2、民用建筑中消防用电的负荷等级，应符合《高层民用建筑设计防火规范》GB50045、《建筑设计防火规范》GBJ16等国家现行的相关规范的规定。
3、当在主体建筑中有一级负荷中特别重要负荷时，与其有关的空调负荷为一级负荷。
4、当在主体建筑中有一级负荷时，与其有关的主要通道照明为一级负荷。
5、列为一级负荷的电子计算机，其机房及已记录的媒体存放间的应急照明亦为一级负荷。
6、重要电讯机房的电源为一级负荷，其交流电源的负荷级别应与该建筑工程中最高等级的电力负荷相同。
7、多层住宅的电梯电力为三级负荷。
8、对负荷等级没有具体规定的重要电力负荷，应根据实际情况与有关部门协商确定。
9、一级负荷的供电电源应符合下列要求：（1）一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。
（建筑电气工程）电气配电系统方案通用版电气配电系统方案编制：审核：审批：目录1 工程概况 (1)3 配电柜技术指标 (1)3.1动力ATS切换柜 (2)3.2动力配电柜 (3)3.3机柜成品参考样图 (3)3.4电源、电压和配电系统 (4)3.5配电设备、控制保护设备的选择 (4)4施工准备和部署 (5)4.1 材料要求 (5)4.2 主要机具 (5)4.3 作业条件 (5)5 施工工艺与方法 (6)5.1. 施工程序 (6)5.2 设备开箱检查 (6)5.3 配电柜二次搬运 (6)5.4 基础型钢制作安装 (7)5.5 基础型钢接地 (7)5.6 配电柜安装 (7)6 质量标准 (11)6.1 主控项目 (11)6.2 一般项目 (12)7 成品保护 (13)9 安全消防措施 (14)10 质量保证体系及采用的相关标准 (14)11 使用环境条件质量保证体系及达到的相关标准 (22)12 设备验收标准 (23)12.1 配电柜达到的技术指标 (23)12.2 配电柜安装 (26)13 电气设备验收检查规范 (28)13.1 绝缘电阻表试验方法及操作规程 (28)13.2 耐压测试仪试验方法及操作规程 (29)13.3 接地电阻测试仪试验方法及操作规程 (31)13.4 通电试验方法及操作规程 (32)13.5 低压成套开关设备过程检验规程 (33)成套电气配电系统方案1 工程概况本方案属某基地改造工程成套配电柜安装方案。
配电柜总共15台,其中5台进线柜，10台配电柜。
所有配电柜均为金属材料制作，配电柜采取落地式安装。
2 编制依据2.1 电气施工图。
2.2 电气装置安装施工及验收规范。
2.3 《建筑电气通用图籍》（92DQ3）。
2.4 《建筑电气安装分项工程施工工艺标准》。
3 配电柜技术指标供配电系统的安全性、可靠性、可维护性和在线扩展性是本次项目的重点。
配电线缆、配电柜及相应的电路，都以满足用电峰值为其设计负荷。

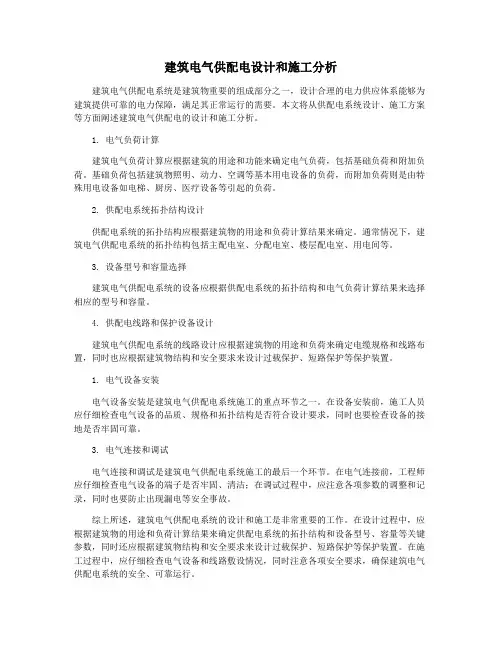

建筑电气供配电设计和施工分析建筑电气供配电系统是建筑物重要的组成部分之一，设计合理的电力供应体系能够为建筑提供可靠的电力保障，满足其正常运行的需要。
本文将从供配电系统设计、施工方案等方面阐述建筑电气供配电的设计和施工分析。
1. 电气负荷计算建筑电气负荷计算应根据建筑的用途和功能来确定电气负荷，包括基础负荷和附加负荷。
基础负荷包括建筑物照明、动力、空调等基本用电设备的负荷，而附加负荷则是由特殊用电设备如电梯、厨房、医疗设备等引起的负荷。
2. 供配电系统拓扑结构设计供配电系统的拓扑结构应根据建筑物的用途和负荷计算结果来确定。
通常情况下，建筑电气供配电系统的拓扑结构包括主配电室、分配电室、楼层配电室、用电间等。
3. 设备型号和容量选择建筑电气供配电系统的设备应根据供配电系统的拓扑结构和电气负荷计算结果来选择相应的型号和容量。
4. 供配电线路和保护设备设计建筑电气供配电系统的线路设计应根据建筑物的用途和负荷来确定电缆规格和线路布置，同时也应根据建筑物结构和安全要求来设计过载保护、短路保护等保护装置。
1. 电气设备安装电气设备安装是建筑电气供配电系统施工的重点环节之一。
在设备安装前，施工人员应仔细检查电气设备的品质、规格和拓扑结构是否符合设计要求，同时也要检查设备的接地是否牢固可靠。
3. 电气连接和调试电气连接和调试是建筑电气供配电系统施工的最后一个环节。
在电气连接前，工程师应仔细检查电气设备的端子是否牢固、清洁；在调试过程中，应注意各项参数的调整和记录，同时也要防止出现漏电等安全事故。
综上所述，建筑电气供配电系统的设计和施工是非常重要的工作。
在设计过程中，应根据建筑物的用途和负荷计算结果来确定供配电系统的拓扑结构和设备型号、容量等关键参数，同时还应根据建筑物结构和安全要求来设计过载保护、短路保护等保护装置。
在施工过程中，应仔细检查电气设备和线路敷设情况，同时注意各项安全要求，确保建筑电气供配电系统的安全、可靠运行。

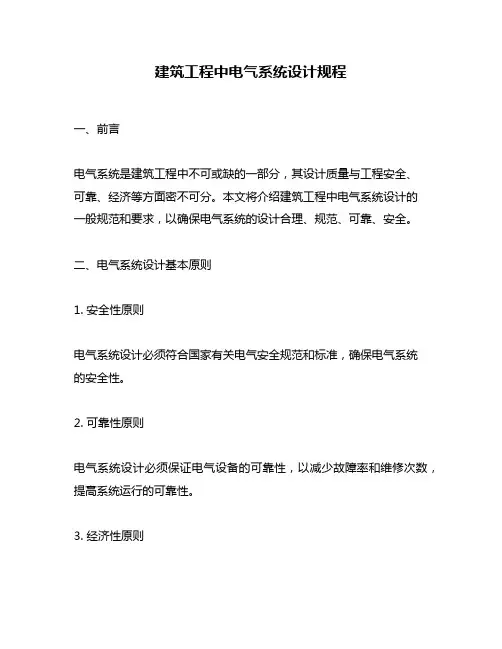

建筑工程中电气系统设计规程一、前言电气系统是建筑工程中不可或缺的一部分，其设计质量与工程安全、可靠、经济等方面密不可分。
本文将介绍建筑工程中电气系统设计的一般规范和要求，以确保电气系统的设计合理、规范、可靠、安全。
二、电气系统设计基本原则1. 安全性原则电气系统设计必须符合国家有关电气安全规范和标准，确保电气系统的安全性。
2. 可靠性原则电气系统设计必须保证电气设备的可靠性，以减少故障率和维修次数，提高系统运行的可靠性。
3. 经济性原则电气系统设计必须根据工程实际情况，合理选用电气设备和线缆，以达到经济合理的目的。
4. 灵活性原则电气系统设计必须考虑到工程的可扩展性和可调整性，以适应未来的使用需求。
三、电气系统设计的基本要求1. 电源系统的设计（1）电源系统必须满足供电负荷的要求，同时应有备用电源，以保证系统的可靠性。
（2）电源系统的电压等级应满足国家规范和标准的要求，同时应考虑系统的经济性。
（3）电源系统的布置应符合工程实际情况，应有足够的空间和通风条件。
2. 配电系统的设计（1）配电系统的设计应考虑供电负荷的分布情况，合理布置变电站和配电室。
（2）配电系统的电缆和设备选择应符合国家规范和标准的要求，同时应考虑系统的经济性。
（3）配电系统的保护措施应符合国家规范和标准的要求，保证系统的安全性。
3. 接地系统的设计（1）接地系统必须符合国家规范和标准的要求，保证系统的安全性和可靠性。
（2）接地系统的电阻应符合规范和标准的要求，以保证系统的可靠性。
4. 照明系统的设计（1）照明系统的照度应符合国家规范和标准的要求，同时应考虑实际使用情况。
（2）照明系统的灯具选择应符合国家规范和标准的要求，同时应考虑系统的经济性。
（3）照明系统的控制方式应根据实际情况进行选择，以达到节能的目的。
5. 火灾报警系统的设计（1）火灾报警系统必须符合国家规范和标准的要求，以保证系统的可靠性和灵敏度。
（2）火灾报警系统的设备和线缆选择应符合国家规范和标准的要求，同时应考虑系统的经济性。

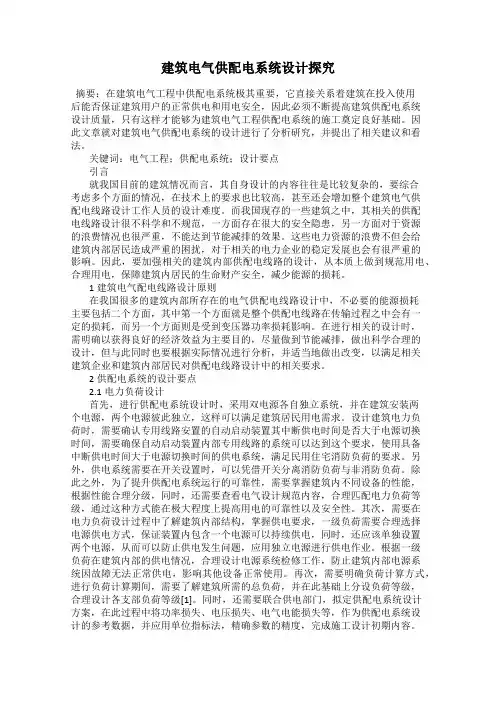

建筑电气供配电系统设计探究摘要：在建筑电气工程中供配电系统极其重要，它直接关系着建筑在投入使用后能否保证建筑用户的正常供电和用电安全，因此必须不断提高建筑供配电系统设计质量，只有这样才能够为建筑电气工程供配电系统的施工奠定良好基础。
因此文章就对建筑电气供配电系统的设计进行了分析研究，并提出了相关建议和看法。
关键词：电气工程；供配电系统；设计要点引言就我国目前的建筑情况而言，其自身设计的内容往往是比较复杂的，要综合考虑多个方面的情况，在技术上的要求也比较高，甚至还会增加整个建筑电气供配电线路设计工作人员的设计难度。
而我国现存的一些建筑之中，其相关的供配电线路设计很不科学和不规范，一方面存在很大的安全隐患，另一方面对于资源的浪费情况也很严重，不能达到节能减排的效果。
这些电力资源的浪费不但会给建筑内部居民造成严重的困扰，对于相关的电力企业的稳定发展也会有很严重的影响。
因此，要加强相关的建筑内部供配电线路的设计，从本质上做到规范用电、合理用电，保障建筑内居民的生命财产安全，减少能源的损耗。
1建筑电气配电线路设计原则在我国很多的建筑内部所存在的电气供配电线路设计中，不必要的能源损耗主要包括二个方面，其中第一个方面就是整个供配电线路在传输过程之中会有一定的损耗，而另一个方面则是受到变压器功率损耗影响。
在进行相关的设计时，需明确以获得良好的经济效益为主要目的，尽量做到节能减排，做出科学合理的设计，但与此同时也要根据实际情况进行分析，并适当地做出改变，以满足相关建筑企业和建筑内部居民对供配电线路设计中的相关要求。
2供配电系统的设计要点2.1电力负荷设计首先，进行供配电系统设计时，采用双电源各自独立系统，并在建筑安装两个电源，两个电源彼此独立，这样可以满足建筑居民用电需求。
设计建筑电力负荷时，需要确认专用线路安置的自动启动装置其中断供电时间是否大于电源切换时间，需要确保自动启动装置内部专用线路的系统可以达到这个要求，使用具备中断供电时间大于电源切换时间的供电系统，满足民用住宅消防负荷的要求。

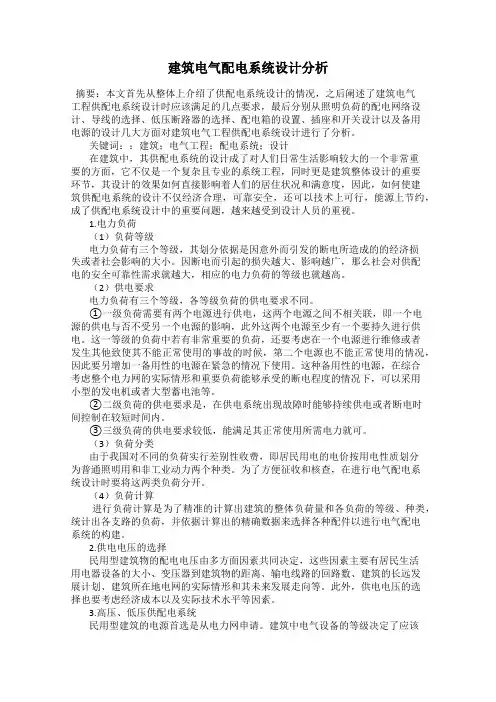

建筑电气配电系统设计分析摘要：本文首先从整体上介绍了供配电系统设计的情况，之后阐述了建筑电气工程供配电系统设计时应该满足的几点要求，最后分别从照明负荷的配电网络设计、导线的选择、低压断路器的选择、配电箱的设置、插座和开关设计以及备用电源的设计几大方面对建筑电气工程供配电系统设计进行了分析。
关键词：：建筑；电气工程；配电系统；设计在建筑中，其供配电系统的设计成了对人们日常生活影响较大的一个非常重要的方面，它不仅是一个复杂且专业的系统工程，同时更是建筑整体设计的重要环节，其设计的效果如何直接影响着人们的居住状况和满意度，因此，如何使建筑供配电系统的设计不仅经济合理，可靠安全，还可以技术上可行，能源上节约，成了供配电系统设计中的重要问题，越来越受到设计人员的重视。
1.电力负荷（1）负荷等级电力负荷有三个等级，其划分依据是因意外而引发的断电所造成的的经济损失或者社会影响的大小。
因断电而引起的损失越大、影响越广，那么社会对供配电的安全可靠性需求就越大，相应的电力负荷的等级也就越高。
（2）供电要求电力负荷有三个等级，各等级负荷的供电要求不同。
①一级负荷需要有两个电源进行供电，这两个电源之间不相关联，即一个电源的供电与否不受另一个电源的影响，此外这两个电源至少有一个要持久进行供电。
这一等级的负荷中若有非常重要的负荷，还要考虑在一个电源进行维修或者发生其他致使其不能正常使用的事故的时候，第二个电源也不能正常使用的情况，因此要另增加一备用性的电源在紧急的情况下使用。
这种备用性的电源，在综合考虑整个电力网的实际情形和重要负荷能够承受的断电程度的情况下，可以采用小型的发电机或者大型蓄电池等。
②二级负荷的供电要求是，在供电系统出现故障时能够持续供电或者断电时间控制在较短时间内。
③三级负荷的供电要求较低，能满足其正常使用所需电力就可。
（3）负荷分类由于我国对不同的负荷实行差别性收费，即居民用电的电价按用电性质划分为普通照明用和非工业动力两个种类。

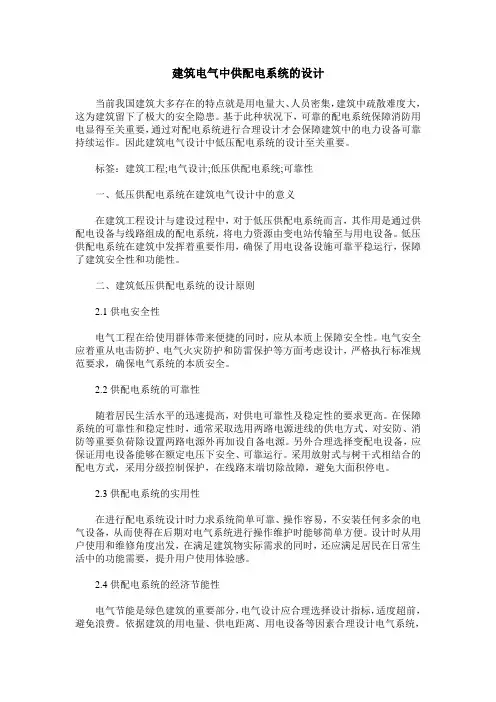

建筑电气中供配电系统的设计当前我国建筑大多存在的特点就是用电量大、人员密集，建筑中疏散难度大，这为建筑留下了极大的安全隐患。
基于此种状况下，可靠的配电系统保障消防用电显得至关重要，通过对配电系统进行合理设计才会保障建筑中的电力设备可靠持续运作。
因此建筑电气设计中低压配电系统的设计至关重要。
标签：建筑工程;电气设计;低压供配电系统;可靠性一、低压供配电系统在建筑电气设计中的意义在建筑工程设计与建设过程中，对于低压供配电系统而言，其作用是通过供配电设备与线路组成的配电系统，将电力资源由变电站传输至与用电设备。
低压供配电系统在建筑中发挥着重要作用，确保了用电设备设施可靠平稳运行，保障了建筑安全性和功能性。
二、建筑低压供配电系统的设计原则2.1供电安全性电气工程在给使用群体带来便捷的同时，应从本质上保障安全性。
电气安全应着重从电击防护、电气火灾防护和防雷保护等方面考虑设计，严格执行标准规范要求，确保电气系统的本质安全。
2.2供配电系统的可靠性随着居民生活水平的迅速提高，对供电可靠性及稳定性的要求更高。
在保障系统的可靠性和稳定性时，通常采取选用两路电源进线的供电方式、对安防、消防等重要负荷除设置两路电源外再加设自备电源。
另外合理选择变配电设备，应保证用电设备能够在额定电压下安全、可靠运行。
采用放射式与树干式相结合的配电方式，采用分级控制保护，在线路末端切除故障，避免大面积停电。
2.3供配电系统的实用性在进行配电系统设计时力求系统简单可靠、操作容易，不安装任何多余的电气设备，从而使得在后期对电气系统进行操作维护时能够简单方便。
设计时从用户使用和维修角度出发，在满足建筑物实际需求的同时，还应满足居民在日常生活中的功能需要，提升用户使用体验感。
2.4供配电系统的经济节能性电气节能是绿色建筑的重要部分，电气设计应合理选择设计指标，适度超前，避免浪费。
依据建筑的用电量、供电距离、用电设备等因素合理设计电气系统，做到变配电所深入负荷中心，缩短配电半径，降低线路损耗。

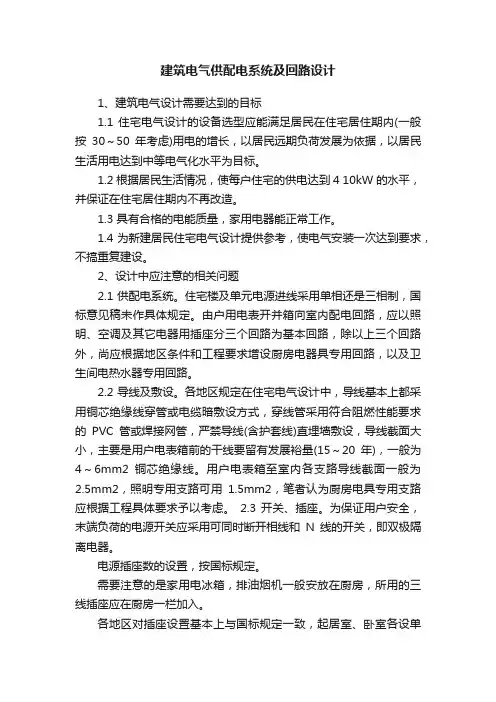

建筑电气供配电系统及回路设计1、建筑电气设计需要达到的目标1.1 住宅电气设计的设备选型应能满足居民在住宅居住期内(一般按30～50年考虑)用电的增长，以居民远期负荷发展为依据，以居民生活用电达到中等电气化水平为目标。
1.2 根据居民生活情况，使每户住宅的供电达到4 10kW的水平，并保证在住宅居住期内不再改造。
1.3 具有合格的电能质量，家用电器能正常工作。
1.4 为新建居民住宅电气设计提供参考，使电气安装一次达到要求，不搞重复建设。
2、设计中应注意的相关问题2.1 供配电系统。
住宅楼及单元电源进线采用单相还是三相制，国标意见稿未作具体规定。
由户用电表开并箱向室内配电回路，应以照明、空调及其它电器用插座分三个回路为基本回路，除以上三个回路外，尚应根据地区条件和工程要求增设厨房电器具专用回路，以及卫生间电热水器专用回路。
2.2 导线及敷设。
各地区规定在住宅电气设计中，导线基本上都采用铜芯绝缘线穿管或电缆暗敷设方式，穿线管采用符合阻燃性能要求的PVC管或焊接网管，严禁导线(含护套线)直埋墙敷设，导线截面大小，主要是用户电表箱前的干线要留有发展裕量(15～20年)，一般为4～6mm2铜芯绝缘线。
用户电表箱至室内各支路导线截面一般为2.5mm2，照明专用支路可用1.5mm2，笔者认为厨房电具专用支路应根据工程具体要求予以考虑。
2.3 开关、插座。
为保证用户安全，末端负荷的电源开关应采用可同时断开相线和N线的开关，即双极隔离电器。
电源插座数的设置，按国标规定。
需要注意的是家用电冰箱，排油烟机一般安放在厨房，所用的三线插座应在厨房一栏加入。
各地区对插座设置基本上与国标规定一致，起居室、卧室各设单相二线、三线组合插座2～3个。
空调插座选用带开关的15A或16A 插座，安装在起居室及主厨室各一个，一般卧室有的也设置空调机用插座。
插座型式，起居室用保护型、厨房、卫生间用防溅型。
插座安装高度，起居室、卧室一般为距地0.3M，厨房、卫生间1.8～2.0M，少数地区为1.4M。
建筑电气配电系统的设计分析摘要：合理的设计建筑电气的各个系统和应用先进的电气设备对满足建筑功能要求及节约基建投资极为重要。
在实际的设计中，往往由于设计的周期短、时间紧、任务重，设计时只重视设计的安全、可靠性，而忽视设计的经济、合理性，致使在建设初期电气设备投资的浪费。
建筑电气设计的经济性就是电气设备的初期投资与运行费用达到经济合理。
建筑配电系统才能使电气设备充分满足建筑的功能需要，因此本文对建筑电气配电系统的设计进行浅谈。
关键词：建筑；电气设计；配电系统一、建筑电气配电系统设计近年来随着科技的不断发展，建筑电气设备也逐渐向自动化、节能化、信息化以及智能化方向发展，这样一来也就对电气配电系统设计有了更多的要求，使建筑电气配电系统的设计范围不断扩大，技术要求越来越高。
建筑中的电气配电系统主要包括：高低压系统、变压器、备用电源系统以及电力系统配电及其控制系统，所以设计建筑电气配电系统时要根据建筑规模、功能定位以及使用要求确定本工程拟设置的电气系统，然后确定变电系统以及配电系统的容量，然后确定变、配电所位置、数量、容量，变压器台数。
由于配电系统是各个机电系统设计的关键，所以在确定建筑电气配电系统之前首先要根据建筑电气设备专业提供的数据资料，分类进行负荷计算，并算出总负荷然后按照要求进行负荷分级。
根据负荷性质以及负荷容量，提出要求外供电源的回路数、容量以及电压等级的要求，判断是否需要设置应急电源系统以及备用电源和应急电源的型式以及对建筑的照明、防雷、接地等建筑设计进行详细说明。
建筑电气配电系统运行方式主要是两路10 kV的电源采用单母线分段接线的方式连接，这样一来，电源分列运行，而且两路互为备用，当一路电源出现故障时在继电保护作用下，分段断路器上的电源回路断路器便自动断开。
这时非故障段母线可以继续运行，缩小了母线故障的停电范围，提高了供电的可靠性以及灵活性。
例如大型商业建筑或者多层单元式住宅的低压配电系统要采用放射式与树干式相结合的配电方式，其他个别的部分采用链接方式进行配电。
建筑物内配电系统设计一底层住宅配电系统1.1层数多层住宅一般指六层及以下层数的住宅。
多层住宅的建筑方式大致可分为三类。
第一类从首层至顶层均为住户。
第二类降低首层层高，将首层设计为楼上住户能使用的储藏间；或者增加首层层高，将首层作为商业用房，其余各层为住户。
第三类在六层以上增加阁楼，由内楼梯连成一户，此阁楼也可作为储藏室。
另外，还有的多层住宅建有地下室或半地下室，作为库房或存车处等用房。
多层住宅单元一般设计为一梯二户或一梯三户，户型以二居室或三居室为主，每户用电量一般按2.5 kW或3 kW考虑。
1.2.负荷等级多层住宅均属于三类用电负荷，电力负荷包括住宅用电(照明、插座和空调电源)、公共楼梯灯、电视放大器电源和保安对讲设备用电电源等。
在确定多层住宅的低压配电系统及用户计量方式时，应符合当地供电部门的要求1.3.电源引入电源引入方式采用埋地电缆或架空线路，电源为交流220／380 V，系统接地形式在无特殊要求时可采用TN-S或TN-C-S接地系统。
在多层住宅中，若建有地下室或首层为储藏室，可将电缆分支箱(π接箱)安装在房间内，选用高架式π接箱。
若多层住宅从首层至顶层均为住户时，进线电源电缆应从楼的中间单元引入至首层楼梯间，π接箱选落地式或非标架式。
π接箱的安装如图4.6所示。
电源电缆引入π接箱内进线刀开关后，从另一刀开关下引出本楼的供电电源线。
电源线可使用电缆或BV铜导线，其直径应与供电电缆相等或相近。
从π接箱引出的电源线引至楼内的总断路器箱，箱内安装一台三相带漏电保护功能的断路器，其漏电电流值可选择300 mA或500 mA，漏电保护的作用是防止配电线路的电气火灾，电气线路引发的火灾主要是由接地电弧短路引起的。
接地电弧短路时，电弧短路的电流值小，断路器和熔断器不能及时切断电源，而漏电断路器对电弧短路电流有很高的动作灵敏度，能及时切断供电电源，防止电气火灾发生。
三相电源引入总断路器箱后，若楼内的单元数不多于3个，箱内安装一台漏电断路器。

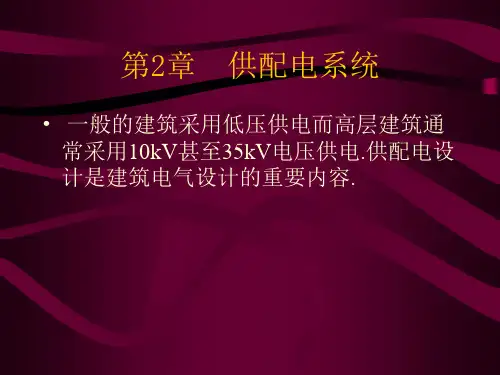

2配电系统设计2.1负荷等级及供电要求2.1.2供电要求根据《民用建筑电气规范》（１）一级负荷的供电“应由两个电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏”。
但在实际设计中为了满足一级负荷的供电，可以采用两路高压供电，但当供电不能满足要求时，应设自备发电机，故可以采用一路高压电源加一路备用电源---应急柴油发电机组供电，当一级负荷容量较大时，应采用两路高压供电。
对于特别重要的负荷供电，除了必须采用两路高压外，还必须设置应急电源（应急柴油发电机），并且该电源中严禁接入其他负荷。
（２）二级负荷的供电要求“宜由两回线路供电”，即当发生电力变压器故障或线路常见故障时不致中断供电（或中断后能迅速恢复）。
设计中常采用一用一备两路高压电源供电或一路高压，另一路备用电源（柴油发电机组），但当负荷较小或地区供电条件困难时，可由一回6KV及以上专用架空线供电。
（３）三级负荷对供电无特殊要求。
此外，根据《建筑设计防火规范》以及《高层民用建筑设计防火规范》对消防用电设备进行负荷等级划分，对于一类高层建筑的消防用电按一级负荷要求供电并且消防用电设备应采用专用的供电回路。
火灾事故照明和疏散指示标志可采用蓄电池作备用电源，其配电设备应明显标志。
本工程为一类高层建筑，消防控制室、消防水泵、消防电梯、防烟排烟风机、应急照明等消防设备及普通电梯、消防电梯、生活水泵按一级负荷，采用双电源供电，并在最末一级配电箱处设置自动切换装置。
其它动力设备、照明用电为三级负荷。
2.1.3配电方式高层建筑低压配电系统的确定，应满足计量、维护管理、供电安全及可靠性的要求。
应将照明与电力负荷分成不同的配电系统；消防及其他防灾用电设施的配电宜自成体系。
对于容量较大的集中负荷或重要负荷宜从配电室以放射式配电；对各层配电间的配电宜采用下列方式之一：（１）工作电源采用分区树干式，备用电源也采用分区树干式或由首层到顶层垂直干线的方式。
（２）工作电源和备用电源都采用由首层到顶层垂直干线的方式。
