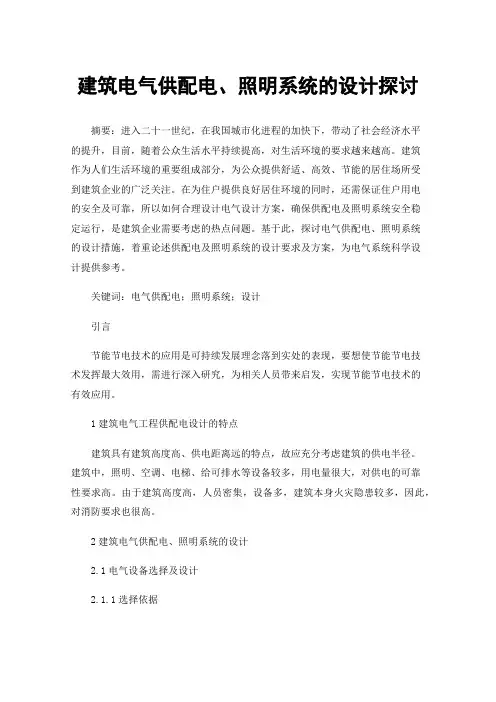

建筑电气供配电、照明系统的设计探讨摘要：进入二十一世纪，在我国城市化进程的加快下，带动了社会经济水平的提升，目前，随着公众生活水平持续提高，对生活环境的要求越来越高。

建筑作为人们生活环境的重要组成部分，为公众提供舒适、高效、节能的居住场所受到建筑企业的广泛关注。

在为住户提供良好居住环境的同时，还需保证住户用电的安全及可靠，所以如何合理设计电气设计方案，确保供配电及照明系统安全稳定运行，是建筑企业需要考虑的热点问题。

基于此，探讨电气供配电、照明系统的设计措施，着重论述供配电及照明系统的设计要求及方案，为电气系统科学设计提供参考。

关键词：电气供配电；照明系统；设计引言节能节电技术的应用是可持续发展理念落到实处的表现，要想使节能节电技术发挥最大效用，需进行深入研究，为相关人员带来启发，实现节能节电技术的有效应用。

1建筑电气工程供配电设计的特点建筑具有建筑高度高、供电距离远的特点，故应充分考虑建筑的供电半径。

建筑中，照明、空调、电梯、给可排水等设备较多，用电量很大，对供电的可靠性要求高。

由于建筑高度高，人员密集，设备多，建筑本身火灾隐患较多，因此，对消防要求也很高。

2建筑电气供配电、照明系统的设计2.1电气设备选择及设计2.1.1选择依据电气设备需在常规工作及故障切断时均满足运行条件后考虑设备的使用寿命，选用的电气设备不仅要可靠，还需具备经济性及环保性。

针对相同类型的设备，在与供应商对接时需选择相同公司的相同型号的设备，确保设备性能完全相同。

如果选用市面上出现的新型产品，在选择时需严格进行数据试验，重复多次且均合格后才可使用。

在设备性能方面，电气设备工作电源不能小于供电所需的最高电压，设备额定电流需大于工作电流。

针对短路问题，选用的电气设备需满足短路条件下的动稳定及热稳定。

2.1.2断路器选择如果供电线路出现故障，比如出现过载、电压失衡、短路等问题，为了保证线路安全需精准判断故障位置，确保其余电路可稳定工作。

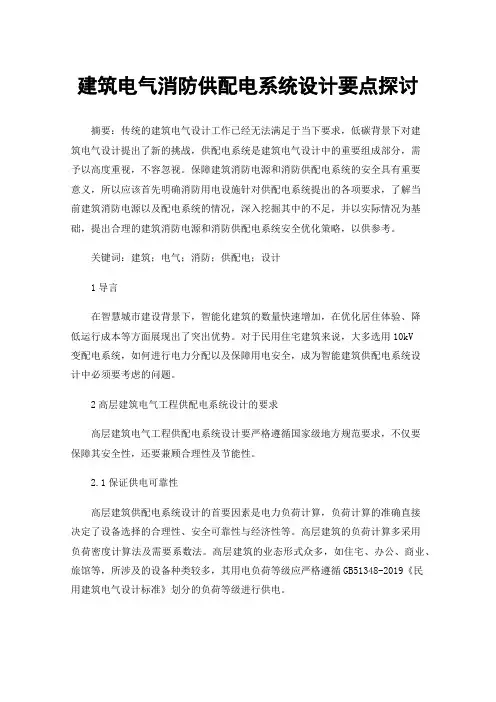

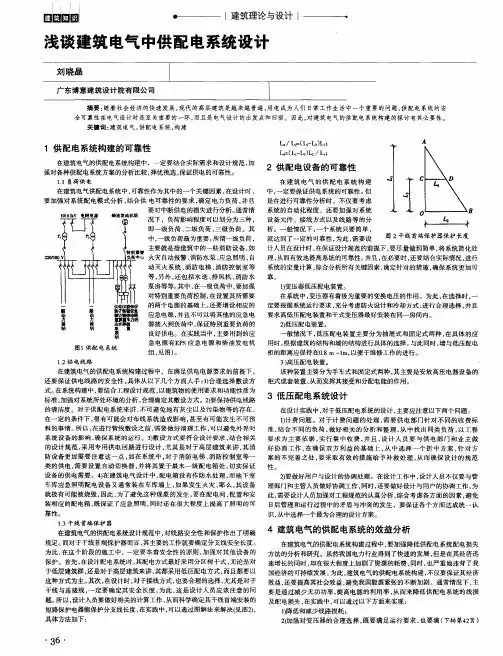

建筑电气消防供配电系统设计要点探讨摘要：传统的建筑电气设计工作已经无法满足于当下要求，低碳背景下对建筑电气设计提出了新的挑战，供配电系统是建筑电气设计中的重要组成部分，需予以高度重视，不容忽视。

保障建筑消防电源和消防供配电系统的安全具有重要意义，所以应该首先明确消防用电设施针对供配电系统提出的各项要求，了解当前建筑消防电源以及配电系统的情况，深入挖掘其中的不足，并以实际情况为基础，提出合理的建筑消防电源和消防供配电系统安全优化策略，以供参考。

关键词：建筑；电气；消防；供配电；设计1导言在智慧城市建设背景下，智能化建筑的数量快速增加，在优化居住体验、降低运行成本等方面展现出了突出优势。

对于民用住宅建筑来说，大多选用10kV变配电系统，如何进行电力分配以及保障用电安全，成为智能建筑供配电系统设计中必须要考虑的问题。

2高层建筑电气工程供配电系统设计的要求高层建筑电气工程供配电系统设计要严格遵循国家级地方规范要求，不仅要保障其安全性，还要兼顾合理性及节能性。

2.1保证供电可靠性高层建筑供配电系统设计的首要因素是电力负荷计算，负荷计算的准确直接决定了设备选择的合理性、安全可靠性与经济性等。

高层建筑的负荷计算多采用负荷密度计算法及需要系数法。

高层建筑的业态形式众多，如住宅、办公、商业、旅馆等，所涉及的设备种类较多，其用电负荷等级应严格遵循GB51348-2019《民用建筑电气设计标准》划分的负荷等级进行供电。

为保证供电可靠性，一类高层建筑至少应采用两个独立电源，具体数量根据负荷大小及当地电网条件及当地地标要求而定。

两路独立电源应同时供电，互为备用。

此外，还应配备应急电源，如柴油发电机以及UPS、EPS等。

在市电断电的情况下，应在要求时间内恢复供电，以保证二级以上负荷及消防设备供电。

2.2加强节能性高层建筑使用功能众多，能源消耗巨大，在供配电系统设计中，应注重节能，以减少环境污染，符合绿色发展要求。

这也是工程设计人员所要遵循的原则及建设单位需要承担的责任。

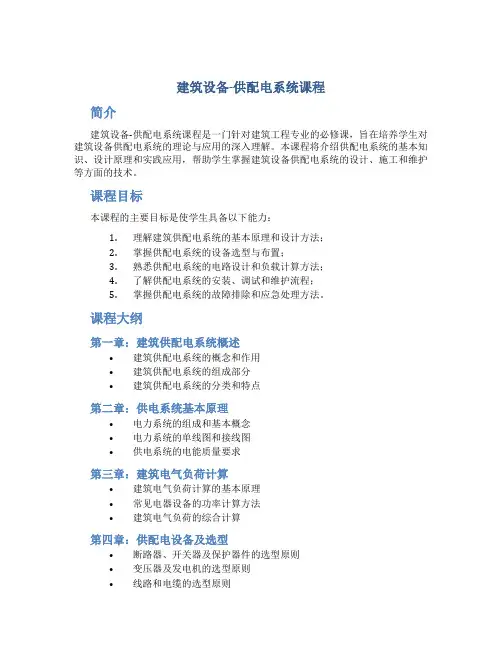

建筑设备-供配电系统课程简介建筑设备-供配电系统课程是一门针对建筑工程专业的必修课，旨在培养学生对建筑设备供配电系统的理论与应用的深入理解。

本课程将介绍供配电系统的基本知识、设计原理和实践应用，帮助学生掌握建筑设备供配电系统的设计、施工和维护等方面的技术。

课程目标本课程的主要目标是使学生具备以下能力：1.理解建筑供配电系统的基本原理和设计方法；2.掌握供配电系统的设备选型与布置；3.熟悉供配电系统的电路设计和负载计算方法；4.了解供配电系统的安装、调试和维护流程；5.掌握供配电系统的故障排除和应急处理方法。

课程大纲第一章：建筑供配电系统概述•建筑供配电系统的概念和作用•建筑供配电系统的组成部分•建筑供配电系统的分类和特点第二章：供电系统基本原理•电力系统的组成和基本概念•电力系统的单线图和接线图•供电系统的电能质量要求第三章：建筑电气负荷计算•建筑电气负荷计算的基本原理•常见电器设备的功率计算方法•建筑电气负荷的综合计算第四章：供配电设备及选型•断路器、开关器及保护器件的选型原则•变压器及发电机的选型原则•线路和电缆的选型原则第五章：供配电系统的设计原理•供配电系统的整体设计流程•供配电系统的主要设计参数和指标•供配电系统的常用设计工具和软件第六章：供配电系统的安装与调试•供配电系统的施工和安装流程•供配电系统的设备调试和电气接地测试•供配电系统的试运行和系统验收第七章：供配电系统的运维与管理•供配电系统的定期检测和维护要求•供配电系统的运行参数监测和记录•供配电系统的故障排除和应急处理授课方式本课程采用理论授课、案例分析和实践操作相结合的教学方式。

具体安排如下：1.理论授课（40%）：通过讲解理论知识，引导学生了解建筑供配电系统的基本概念、原理和设计方法。

2.案例分析（30%）：通过分析实际建筑项目中的供配电系统设计案例，培养学生解决实际问题的能力。

3.实践操作（30%）：组织学生进行供配电系统设计和实施的实践操作，加强学生的动手能力和实践操作经验。

建筑供配电系统建筑供配电系统在建筑工程中起着关键的作用，它负责将电能供应到建筑物的各个部分以满足电力需求。

一个高效可靠的供配电系统可以确保建筑的正常运行，并保障人们的安全。

本文将介绍建筑供配电系统的基本组成和工作原理，并探讨近年来的发展趋势。

一、建筑供配电系统的基本组成建筑供配电系统由多个组成部分组成，包括电源入户装置、主配电室、次配电器室以及电缆线路等。

电源入户装置是建筑与外部电源之间的接口，它负责将电能从公共电网引入建筑，通常包括断路器和电能计量装置等。

主配电室是供配电系统的核心部分，它负责接受电源入户装置引入的电能，并将其分配到不同的次级配电装置。

次配电器室是主配电室的延伸，它进一步将电能分配到建筑的各个区域或者设备。

二、建筑供配电系统的工作原理建筑供配电系统的工作原理是基于电能的传输和分配。

电能从电源入户装置通过电缆线路输入到主配电室，然后通过主配电室的断路器或开关进一步分配到次级配电器室。

每个配电器室通过对应的电缆线路将电能传输到具体的用电设备上。

为了确保电能的安全和稳定传输，建筑供配电系统通常会采用多层次的过载保护和短路保护。

三、建筑供配电系统的发展趋势随着科技的进步和人们对电力需求不断增长，建筑供配电系统也在不断发展和改进。

以下是几个近年来的发展趋势：1. 智能化：建筑供配电系统正在向更加智能化的方向发展，通过引入自动化控制系统和智能传感器，可以实现对电能的精确监测和控制。

这不仅可以提高能效和安全性，还可以减少电力浪费和环境污染。

2. 新能源：随着可再生能源的快速发展，建筑供配电系统也在逐渐引入新能源技术，如太阳能光伏发电系统和风力发电系统。

这些新能源技术可以为建筑提供可持续、高效的电力供应，减少对传统能源的依赖。

3. 节能环保：建筑供配电系统在设计和运行中越来越注重节能和环保。

通过采用高效的电气设备和控制策略，可以降低能耗和排放。

此外，建筑供配电系统也在积极推广能量回收和电能负荷调整技术，以实现更加节能环保的运行模式。

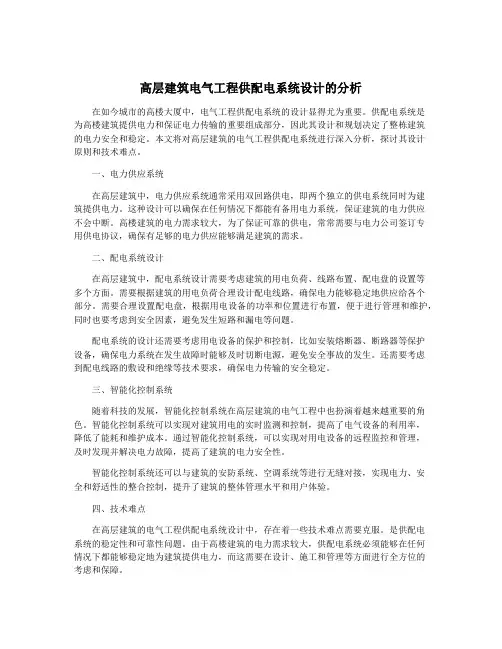

高层建筑电气工程供配电系统设计的分析在如今城市的高楼大厦中，电气工程供配电系统的设计显得尤为重要。

供配电系统是为高楼建筑提供电力和保证电力传输的重要组成部分，因此其设计和规划决定了整栋建筑的电力安全和稳定。

本文将对高层建筑的电气工程供配电系统进行深入分析，探讨其设计原则和技术难点。

一、电力供应系统在高层建筑中，电力供应系统通常采用双回路供电，即两个独立的供电系统同时为建筑提供电力。

这种设计可以确保在任何情况下都能有备用电力系统，保证建筑的电力供应不会中断。

高楼建筑的电力需求较大，为了保证可靠的供电，常常需要与电力公司签订专用供电协议，确保有足够的电力供应能够满足建筑的需求。

二、配电系统设计在高层建筑中，配电系统设计需要考虑建筑的用电负荷、线路布置、配电盘的设置等多个方面。

需要根据建筑的用电负荷合理设计配电线路，确保电力能够稳定地供应给各个部分。

需要合理设置配电盘，根据用电设备的功率和位置进行布置，便于进行管理和维护，同时也要考虑到安全因素，避免发生短路和漏电等问题。

配电系统的设计还需要考虑用电设备的保护和控制，比如安装熔断器、断路器等保护设备，确保电力系统在发生故障时能够及时切断电源，避免安全事故的发生。

还需要考虑到配电线路的敷设和绝缘等技术要求，确保电力传输的安全稳定。

三、智能化控制系统随着科技的发展，智能化控制系统在高层建筑的电气工程中也扮演着越来越重要的角色。

智能化控制系统可以实现对建筑用电的实时监测和控制，提高了电气设备的利用率，降低了能耗和维护成本。

通过智能化控制系统，可以实现对用电设备的远程监控和管理，及时发现并解决电力故障，提高了建筑的电力安全性。

智能化控制系统还可以与建筑的安防系统、空调系统等进行无缝对接，实现电力、安全和舒适性的整合控制，提升了建筑的整体管理水平和用户体验。

四、技术难点在高层建筑的电气工程供配电系统设计中，存在着一些技术难点需要克服。

是供配电系统的稳定性和可靠性问题。

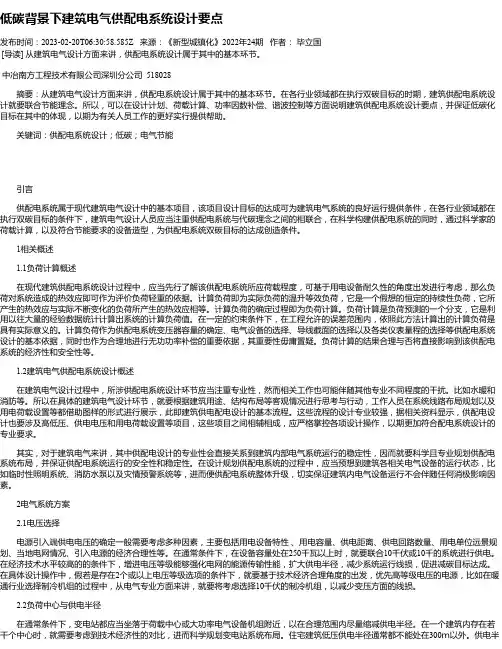

低碳背景下建筑电气供配电系统设计要点发布时间：2023-02-20T06:30:58.585Z 来源：《新型城镇化》2022年24期作者：毕立国[导读] 从建筑电气设计方面来讲，供配电系统设计属于其中的基本环节。

中冶南方工程技术有限公司深圳分公司 518028摘要：从建筑电气设计方面来讲，供配电系统设计属于其中的基本环节。

在各行业领域都在执行双碳目标的时期，建筑供配电系统设计就要联合节能理念。

所以，可以在设计计划、荷载计算、功率因数补偿、谐波控制等方面说明建筑供配电系统设计要点，并保证低碳化目标在其中的体现，以期为有关人员工作的更好实行提供帮助。

关键词：供配电系统设计；低碳；电气节能引言供配电系统属于现代建筑电气设计中的基本项目，该项目设计目标的达成可为建筑电气系统的良好运行提供条件，在各行业领域都在执行双碳目标的条件下，建筑电气设计人员应当注重供配电系统与代碳理念之间的相联合，在科学构建供配电系统的同时，通过科学家的荷载计算，以及符合节能要求的设备造型，为供配电系统双碳目标的达成创造条件。

1相关概述1.1负荷计算概述在现代建筑供配电系统设计过程中，应当先行了解该供配电系统所应荷载程度，可基于用电设备耐久性的角度出发进行考虑，那么负荷对系统造成的热效应即可作为评价负荷轻重的依据。

计算负荷即为实际负荷的温升等效负荷，它是一个假想的恒定的持续性负荷，它所产生的热效应与实际不断变化的负荷所产生的热效应相等。

计算负荷的确定过程即为负荷计算。

负荷计算是负荷预测的一个分支，它是利用以往大量的经验数据统计计算出系统的计算负荷值。

在一定的约束条件下，在工程允许的误差范围内，依照此方法计算出的计算负荷是具有实际意义的。

计算负荷作为供配电系统变压器容量的确定、电气设备的选择、导线截面的选择以及各类仪表量程的选择等供配电系统设计的基本依据，同时也作为合理地进行无功功率补偿的重要依据，其重要性毋庸置疑。

负荷计算的结果合理与否将直接影响到该供配电系统的经济性和安全性等。

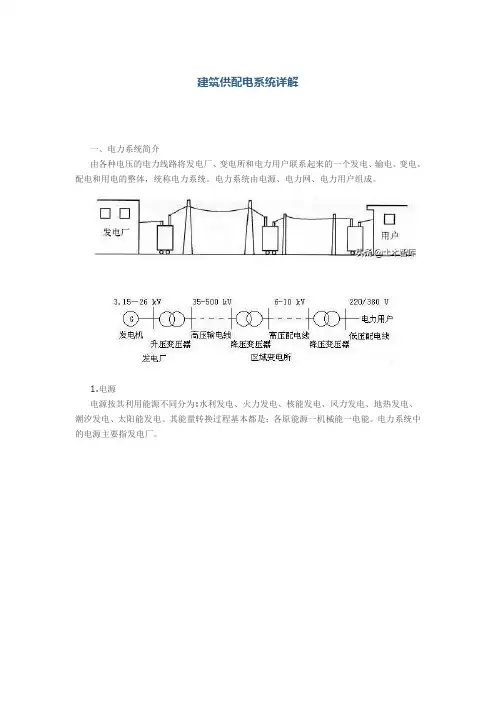

一、电力系统简介由各种电压的电力线路将发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，统称电力系统。

电力系统由电源、电力网、电力用户组成。

1.电源电源按其利用能源不同分为:水利发电、火力发电、核能发电、风力发电、地热发电、潮汐发电、太阳能发电。

其能量转换过程基本都是：各原能源一机械能一电能。

电力系统中的电源主要指发电厂。

2.电力网⑴标准电压等级:标准电压包括：0.4、3、6、10、35、66、110、220、330、500、750kV。

＊就整个电力网而言，0.4kV作为低压配电电压，3、6、10kV作为中压配电电压，3 5、66、110kV作为高压配电电压，220、330、500kV作为高压输电电压，750kV及以上作为超高压输电电压。

＊对于建筑电气而言，电压大于1kV都称高压，小于1kV称为低压。

＊我国电力网目前一般采用五级电压，即0.4、10、35、110、220或330kV。

⑵电网设施电网设施包括整个输配电环节上的各级变电站所、开闭所、电力线等。

其中电力线包括架空线路和埋地电缆线路，对于35kV及以上的架空线路需要考虑高压电力线走廊的位置和宽度。

⑶接线方式电力网中线路的接线方式有放射型、环型、网孔型等。

二、建筑配供电系统基本概念建筑供配电系统包括从电源进户起到用电设备的输入端止的整个电路，主要功能是完成在建筑内接受电能、变换电压、分配电能、输送电能的任务。

1.负荷分级及供电电源要求根据电力负荷供电可靠性及中断供电在政治上造成影响或在经济上造成损失的程度，分为一级负荷、二级负荷和三级负荷。

1）一级负荷①中断供电将造成人身伤亡者。

②中断供电将造成重大政治影响者。

③中断供电将造成重大经济损失者。

④中断供电将造成公共场所秩序严重混乱者。

＊一级负荷应由两个电源供电，特别重要负荷的供电还必须增设应急电源，并严禁将其他负荷接入应急供电系统。

2）二级负荷①中断供电将造成较大政治影响者。
