建筑电气建筑供配电系统方案

建筑电气工程施工方案XX工程公司年月日1．电气工程概况1.1 电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇自动控制系统、结构化布线系统、电缆电视系统。

1.2 本工程供电电源由本场区l0kV开闭所引来两路l0kV高压电源，经电缆沿托盘直接敷设至地下1层变配电室。

高压系统为单母线分段，两路l0kV电源分别供给两台630kVA干式变压器，低压系统为单母线分段运行，由地下1层低压配电室配出的电缆干线均沿电缆桥架明敷至电缆竖井和各供电点。

1.3 建筑物竖向供配电设在电气竖井内。

照明配电干线、空调与试验配电干线采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。

由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV－2.5m㎡托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。

1.4 防雷接地系统：本建筑物按二级防雷设防，采用T N－S接地方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置；要求工频接地电阻不大于l Ω。

1.5 消防报警与控制系统：首层消防值班室内设有报警盘、控制盘、广播盘，由中央控制设备引出线路穿过首层楼板至地下1层，沿电缆托盘敷设至电气设备间内，垂直段沿托盘敷设至各层消防端子箱，实现消防报警与联动控制。

1.6 楼宇自动控制系统：中央控制室设在首层消防中心机房内。

BAS系统通讯总线和DDC 电源总线均穿钢管敷设至各层现场控制器，由各现场控制器配出的自控线路沿封闭金属线槽，再穿薄壁钢管或直接采用钢管敷设至各被控设备。

实现对冷冻水系统、供配电系统、空调机组、新风机组、公共区域照明的监控。

1.7 结构化布线系统：由首层设备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设，水平配线用封闭金属桥架在吊顶内敷设再穿薄壁钢管引至各处信息插座，本系统仅考虑电话通讯系统和计算机网络系统的综合布线需求。

1.8 电缆电视系统：本系统为有线电视传输分配系统，不单设接收天线和独立前端部分。

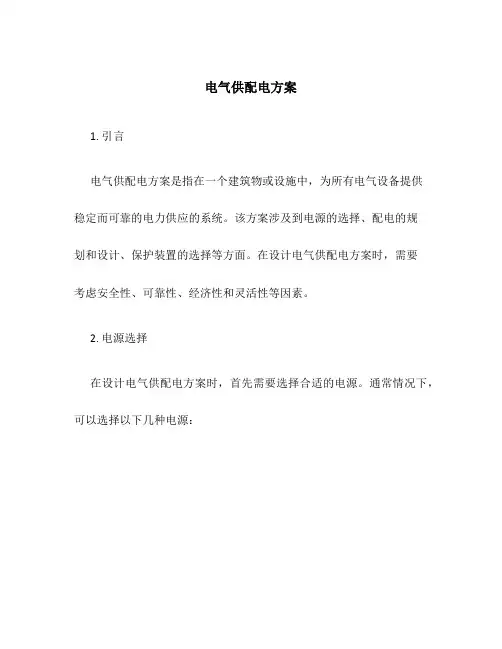

电气供配电方案1. 引言电气供配电方案是指在一个建筑物或设施中，为所有电气设备提供稳定而可靠的电力供应的系统。

该方案涉及到电源的选择、配电的规划和设计、保护装置的选择等方面。

在设计电气供配电方案时，需要考虑安全性、可靠性、经济性和灵活性等因素。

2. 电源选择在设计电气供配电方案时，首先需要选择合适的电源。

通常情况下，可以选择以下几种电源：2.1 主电源主电源是指从电网供应的电力。

在选择主电源时，需要考虑建筑物或设施的用电需求、供电负荷、电网质量等因素。

通常情况下，主电源是首选的电源。

2.2 备用电源备用电源是指在主电源故障或断电时提供电力的电源。

备用电源可以采用蓄电池组、发电机组等设备。

在选择备用电源时，需要考虑建筑物或设施的重要性、对连续供电的要求、备用电源的启动时间等因素。

2.3 可再生能源可再生能源是指从自然界中获取的能量，如太阳能、风能等。

在某些情况下，可以选择可再生能源作为电气供配电方案的一部分。

选择可再生能源时，需要考虑建筑物或设施的位置、场地、可再生能源的稳定性等因素。

3. 配电规划和设计配电规划和设计是电气供配电方案中的重要部分。

在配电规划和设计时，需要考虑以下几个方面：3.1 配电线路配电线路是指将电力从电源送到各个用户设备的线路。

在设计配电线路时，需要考虑电源的位置、负载的需求、线路的安全性等因素。

通常情况下，可以采用低压配电线路，如220V或380V交流电。

3.2 配电盘配电盘是将电力分配到各个电气设备的设备。

在设计配电盘时，需要考虑各个设备的功率需求、线路的安全性和稳定性等因素。

通常情况下，可以采用模块化的配电盘，便于扩展和维护。

3.3 接地系统接地系统是指将电气设备的金属外壳与大地相连接，以确保人身安全和设备的正常运行。

在设计接地系统时，需要考虑接地电阻的要求、接地材料的选择等因素。

通常情况下，可以采用接地网或接地棒等接地设施。

4. 保护装置选择保护装置是保护电气设备和人身安全的关键设备。

建筑电气供配电系统设计浅析摘要：本文阐述了国内高层建筑供配电系统的主要特点，并根据供电系统设计应考虑的主要因素及注意事项进行了详细说明，提出了相应的解决方案。

关键词：建筑电气；供配电系统；设计；浅析中图分类号：tu7文献标识码：a文章编号：建筑供配电系统设计的目的,就是要采用一切可能的、恰当的技术手段,在数量上、质量上满足各种用电设备在正常事故状况下的不同用电要求,保证供电的安全和可靠,同时考虑技术与经济的统一。

在满足相应设计规范.实现预定功能的前提下，电气设计师对同一或同类建筑可能做出多种配电方案。

各方案的特点会有所不同。

在很多具体工程中，因受到多方面因素的限制，配电方案的合理性、灵活性、实用性等优点不可能同时兼备，但我们可以在设计工作中认真总结，广泛交流，统筹兼顾，扬长避短，力求做到最优。

1 高层建筑对配电系统的需求在我国按有关规定，建筑总高度超过24米的非单层民用建筑和l0层及l0层以上的住宅建筑称为高层建筑。

高层建筑配电特点主要从配电的连续性、供电可靠性、安全性、技术先进性、经济合理性等五大特性进行技术分析。

高层建筑的用电负荷大。

一级负荷多，且关系到消防水泵、消防控制室、防排烟设施、电梯、照明、污水处理设备等的正常运行，对电源供电的连续性要求比较高。

一般情况下采用双电源互投供电的运行方式，配电方式采用树干式与放射式相结合的供电方式，保证供电电源的连续性和电源的时间性，保证供电电源的高度可靠性。

2 常见的高层建筑配电系统2.1双电源各自独立的系统这种系统适用于一类高层建筑物。

要求外部两个电源各自是独立的，以满足一类高层建筑对消防负荷的要求：带有自动投入装置的独立于正常电源的专用馈电线路。

适用于允许中断供电时间大于电源切换时间的供电，该系统自变压器低压端出线后，即把消防及非消防负荷通过自动开关分开，消防及非消防负荷由各自母线分段供电。

一旦火灾发生，自动切断非消防电源，保证对消防负荷可靠供电。

供配电工程方案设计内容一、工程概述本工程为某公司新建办公楼配电工程，建筑总面积约为10000平方米，共有5层楼，其中包括地下一层和地上4层。

本工程的主要任务是为办公楼提供安全可靠的配电系统，满足建筑内各种用电设备的供电需求，保证正常生产和办公需求。

二、配电系统规划1. 配电系统总体规划在办公楼的新建配电工程中，应采用低压供电系统。

根据建筑面积和用电需求，工程应设计主配电房1个，分配电房6个，低压配电线路，配电自动化控制系统等。

2. 主配电房规划主配电房位于地下一层，配电变压器室和配电室相连，设置5台1600KVA的变压器和5台1000KVA的变压器，满足对整个建筑的用电需求。

为了保证变压器的安全运行，应设计好通风系统和消防设备。

3. 分配电房规划分配电房位于不同楼层，每层楼设置一个分配电房，主要负责将从主配电房送来的电力分配到各楼层的用电设备上。

在每个分配电房内应设置配电柜、断路器、保护开关等设备，以及相应的安全控制系统和消防设备。

4. 低压配电线路规划整个建筑的低压配电线路应保证合理布局，避免线路交叉和混乱，确保易于检修和维护。

在设计配电线路时，应充分考虑建筑的结构和布局，合理设置支路和管线，减少漏电和线路故障的风险。

5. 配电自动化控制系统为了提高配电系统的安全性和稳定性，应引入配电自动化控制系统，实现对配电设备和线路的实时监控和远程控制。

配电自动化控制系统应设计成能够自动识别故障、报警和保护的系统，保障电力系统的安全运行。

三、配电系统设计1. 电力需求计算在配电系统设计之前，需要对整个建筑的用电设备进行管控，统计各种用电设备的功率、用电时段和负荷特性，计算出整个建筑的电力需求，并根据需求确定总配电功率和主要配电设备的配置。

2. 电气设备选型根据电力需求计算结果，应选用符合国家标准和建筑需求的电气设备。

主要包括变压器、配电柜、断路器、保护开关、电缆线路等设备。

在选型过程中，应优先考虑设备的安全性、稳定性和高效性，以确保电力系统的可靠运行。

工地建筑电气施工方案一、施工前期准备项目分析：对项目的整体需求、规模、特点进行深入了解，分析电气安装的具体要求。

图纸会审：与设计单位、施工单位等共同审核电气施工图纸，确保图纸与实际施工条件相符，并解决图纸中可能存在的问题。

编制施工方案：根据项目需求和施工图纸，编制详细的电气施工方案，包括人员配置、进度安排、材料需求等。

技术交底：对参与施工的技术人员进行技术交底，确保每位施工人员都清楚自己的任务和责任。

二、电气系统设计负荷计算：根据项目的用电需求，计算总负荷，为设备选型提供依据。

电气设计：按照相关标准和规范，进行电气系统的设计，包括电源配置、线路布局、设备选型等。

防雷与接地设计：确保电气系统的防雷与接地设计符合国家标准，保障人员和设备的安全。

三、材料采购与检验材料采购：根据施工方案和材料清单，采购所需的电气材料，确保材料质量符合国家标准。

材料检验：对采购的材料进行检验，包括外观检查、性能测试等，确保材料质量满足施工要求。

四、施工安全规范安全培训：对施工人员进行安全培训，提高安全意识和操作技能。

安全防护：施工现场应设置明显的安全警示标志，采取必要的安全防护措施，确保施工人员和设备的安全。

安全检查：定期对施工现场进行安全检查，及时消除安全隐患。

五、施工流程安排施工顺序：根据施工方案和现场实际情况，合理安排施工顺序，确保施工进度和质量。

施工进度：按照施工进度计划进行施工，确保项目按时完成。

六、质量检测与控制质量检测：对施工过程中的各个环节进行质量检测，确保施工质量符合设计要求。

质量控制：采取有效的质量控制措施，如工序检验、隐蔽工程验收等，确保施工质量可控。

七、调试与试运行系统调试：在施工完成后进行系统调试，确保电气系统正常运行。

试运行：进行试运行，观察电气系统的运行情况，及时发现并解决问题。

八、工程验收与交付验收准备：整理施工资料，准备验收报告，确保验收工作顺利进行。

工程验收：邀请相关单位进行工程验收，确保工程质量符合要求。

建筑电气毕业设计范例一、电气系统设计电气系统设计是建筑电气设计的核心，主要包括供配电系统、电力系统、照明系统、防雷与接地系统等子系统。

在设计时，需要考虑建筑物的功能需求、负荷等级、设备容量、电源种类和数量等因素，以确保电气系统的安全、可靠和经济运行。

二、照明系统设计照明系统是建筑电气设计中不可或缺的一部分，主要包括室内照明和室外照明。

在设计时，需要考虑照明光源、灯具、控制方式等因素，以满足照明质量和节能的要求。

同时，还需要考虑照明系统的安全性和可靠性，如选用合适的开关和导线等。

三、电力系统设计电力系统是建筑物内所有用电设备的电源，其设计需要满足建筑物内各种用电设备的负荷需求。

在设计时，需要考虑电力系统的容量、电压等级、供电方式等因素，以确保电力系统的安全、可靠和经济运行。

四、防雷与接地系统设计防雷与接地系统是建筑物内电气系统的重要保护措施，可以避免雷击和静电对电气设备的损害。

在设计时，需要考虑建筑物的防雷等级、接地方式、防雷设备等因素，以确保防雷与接地系统的安全性和可靠性。

五、消防电气系统设计消防电气系统是建筑物内消防设备的重要组成部分，主要包括火灾报警系统、消防电源和应急照明系统等。

在设计时，需要考虑消防设备的种类、数量、分布等因素，以确保消防电气系统的安全性和可靠性。

六、综合布线系统设计综合布线系统是建筑物内通信设备和计算机网络设备的传输通道，其设计需要满足建筑物内各种通信和网络应用的需求。

在设计时，需要考虑布线的拓扑结构、传输介质、设备数量和分布等因素，以确保综合布线系统的可靠性和扩展性。

七、楼宇自动化系统设计楼宇自动化系统可以对建筑物内的各种设备进行自动化控制和管理，提高设备的运行效率和管理水平。

其设计需要综合考虑建筑物的功能需求、设备种类和数量等因素，以及设备的控制方式和数据采集方式等具体实施细节。

楼宇自动化系统的实施可以有效地提高建筑物的能源利用效率和管理水平，为建筑物的可持续发展提供有力支持。

建筑供配电系统建筑供配电系统在建筑工程中起着关键的作用，它负责将电能供应到建筑物的各个部分以满足电力需求。

一个高效可靠的供配电系统可以确保建筑的正常运行，并保障人们的安全。

本文将介绍建筑供配电系统的基本组成和工作原理，并探讨近年来的发展趋势。

一、建筑供配电系统的基本组成建筑供配电系统由多个组成部分组成，包括电源入户装置、主配电室、次配电器室以及电缆线路等。

电源入户装置是建筑与外部电源之间的接口，它负责将电能从公共电网引入建筑，通常包括断路器和电能计量装置等。

主配电室是供配电系统的核心部分，它负责接受电源入户装置引入的电能，并将其分配到不同的次级配电装置。

次配电器室是主配电室的延伸，它进一步将电能分配到建筑的各个区域或者设备。

二、建筑供配电系统的工作原理建筑供配电系统的工作原理是基于电能的传输和分配。

电能从电源入户装置通过电缆线路输入到主配电室，然后通过主配电室的断路器或开关进一步分配到次级配电器室。

每个配电器室通过对应的电缆线路将电能传输到具体的用电设备上。

为了确保电能的安全和稳定传输，建筑供配电系统通常会采用多层次的过载保护和短路保护。

三、建筑供配电系统的发展趋势随着科技的进步和人们对电力需求不断增长，建筑供配电系统也在不断发展和改进。

以下是几个近年来的发展趋势：1. 智能化：建筑供配电系统正在向更加智能化的方向发展，通过引入自动化控制系统和智能传感器，可以实现对电能的精确监测和控制。

这不仅可以提高能效和安全性，还可以减少电力浪费和环境污染。

2. 新能源：随着可再生能源的快速发展，建筑供配电系统也在逐渐引入新能源技术，如太阳能光伏发电系统和风力发电系统。

这些新能源技术可以为建筑提供可持续、高效的电力供应，减少对传统能源的依赖。

3. 节能环保：建筑供配电系统在设计和运行中越来越注重节能和环保。

通过采用高效的电气设备和控制策略，可以降低能耗和排放。

此外，建筑供配电系统也在积极推广能量回收和电能负荷调整技术，以实现更加节能环保的运行模式。
