鲁JJ-005工程名称高密市通达家苑3#楼施工单位高密市华鲁建筑有限公司交底部位基础工序名称地基钎探交底提要：交底内容：地基钎探交底提要：地基钎探的相关材料、机具准备、质量要求及施工工艺一、材料要求砂：一般为中砂二、主要机具机械打钎(轻便触探器、推荐使用)穿心锤重1Okg，尖锥头、触探器钎杆Φ25钢筋，长度1.5～1.8m。
其他有铅丝、凳子、手推车、夹具、撬棍(拔钢钎用)、钢卷尺等。
三、作业条件1、基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。
2、根据设计图纸绘制钎探孔位平面布置图。
3、按钎探孔位平面布置图放线并撒白灰点。
4、杆上预先划好30cm横线。
5、钎探孔的排列方式根据槽宽确定，槽宽大于200cm时采用梅花型排列方式，间距1.5米，孔深2.0米。
四、操作工艺工艺流程确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔——检查孔深——灌砂1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。
3、记录锤击数。
钎杆每打入土层30cm，记录一次锤击数。
按地基钎探记录执行。
鲁JJ-005工程名称高密市通达家苑3#楼施工单位高密市华鲁建筑有限公司交底部位基础工序名称地基钎探交底提要：4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。
5、移位：将触探杆搬到下一个孔位，以便继续打钎。
6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。
灌砂时每填入30cm左右，可用钢筋捣实一次。
7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。
8、如工程在冬季施工，每打1孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。
五、质量要求1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。

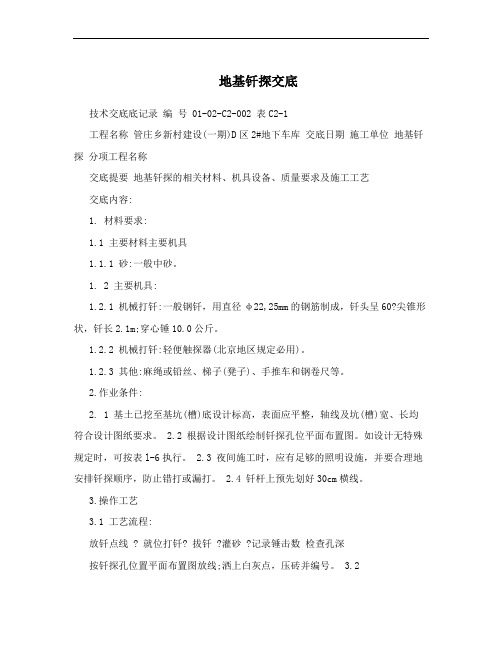

地基钎探交底技术交底底记录编号 01-02-C2-002 表C2-1工程名称管庄乡新村建设(一期)D区2#地下车库交底日期施工单位地基钎探分项工程名称交底提要地基钎探的相关材料、机具设备、质量要求及施工工艺交底内容:1. 材料要求:1.1 主要材料主要机具1.1.1 砂:一般中砂。
1. 2 主要机具:1.2.1 机械打钎:一般钢钎，用直径φ22,25mm的钢筋制成，钎头呈60?尖锥形状，钎长2.1m;穿心锤10.0公斤。
1.2.2 机械打钎:轻便触探器(北京地区规定必用)。
1.2.3 其他:麻绳或铅丝、梯子(凳子)、手推车和钢卷尺等。
2.作业条件:2. 1 基土已挖至基坑(槽)底设计标高，表面应平整，轴线及坑(槽)宽、长均符合设计图纸要求。
2.2 根据设计图纸绘制钎探孔位平面布置图。
如设计无特殊规定时，可按表l-6执行。
2.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。
2.4 钎杆上预先划好30cm横线。
3.操作工艺3.1 工艺流程:放钎点线 ? 就位打钎? 拔钎 ?灌砂 ?记录锤击数检查孔深按钎探孔位置平面布置图放线;洒上白灰点，压砖并编号。
3.23.3 就位打钎3.3.1 机械打钎:将触探杆尖对准孔位，再把穿心锤放在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距为50cm，把触探杆垂直打入土层中。
3.3.2 记录锤击数。
钎杆每打入土层30cm时，共分7步打入，记录一步锤击数，设专人负责记录，要字迹清楚、整齐，保证钎探记录数据真实，表格干净、无损坏。
钎探深度如设计无规定时，一般按表l-6执行。
3.4 拔钎:机械直接将钎拔出。
然后用砖将钎孔盖好，依此类推，直至完全拔出为止。
3.5 移位:将钎杆或触探器搬到下一孔位，以便继续打钎。
3.6 灌砂:打完的钎孔，经过甲方、设计、监理单位及地质勘探部门验收合格后，即可进行灌砂。
灌砂时，每填入30cm左右可用木棍或钢筋棒捣实一次。
地基钎探技术交底记录工程项目名称：XXXX工程项目日期：XXXX年XX月XX日参与人员：项目经理、施工单位、监理单位、地基钎探技术专家一、项目概况介绍本工程项目位于XXXX地区，是一座重要的建设项目，项目总建筑面积为XXXX平方米，地基土层为XXXX类型。
为提高工程建设质量，减少地基沉降影响，需要进行地基钎探工程。
二、地基钎探技术介绍1.地基钎探是一种通过旋转钎孔机将土质或岩石松动并取出的地基处理方法，其目的是改良地基土层的物理性质，提高地基承载力和抗滑稳定性。
2.地基钎探技术包括旋钻钻孔、往复冲击、气压装填、泥浆冲击、超声波除渣等多种作业方法，需要根据实际施工环境灵活选择。
三、地基钎探工程施工方案1.施工单位应根据设计要求和现场实际情况，制定详细的施工方案，并按照地基钎探技术规范进行操作。
2.施工单位应对地基钎探设备进行检查和试车，保证设备正常运行，避免施工过程中出现故障。
3.施工单位应对施工人员进行培训，确保操作规范，提高施工效率和安全性。
四、地基钎探施工注意事项1.施工现场周边要设置明显的警示标志，确保施工区域安全。
2.施工单位应根据现场土质情况选择适当的钎具和钻杆，避免过度损坏设备。
3.施工单位应在施工结束后及时清理施工现场，确保环境卫生和安全。
五、地基钎探技术质量验收标准1.地基钎探施工完成后，监理单位应对施工质量进行验收，包括地基处理效果和施工质量。
2.地基钎探施工质量验收标准应根据相关规范和设计要求制定，并及时报告项目经理进行确认。
以上内容为本次地基钎探技术交底记录，施工单位和监理单位应遵守相关规范和标准，确保地基钎探工程顺利进行，保障工程质量和安全。
一、交底目的为确保地基钎探施工过程中的安全，预防事故发生，特进行此次安全技术交底。
二、适用范围本交底适用于所有地基钎探施工项目。
三、交底内容1. 施工准备（1）人员准备：施工人员必须经过专业培训，掌握钎探技术及安全操作规程。
（2）材料准备：确保所有材料符合国家标准，如钢钎、大锤、麻绳、铅丝、梯子、手推车、撬棍、钢卷尺等。
（3）设备准备：机械打钎机、穿心锤、钢钎等设备必须处于良好状态。
2. 作业条件（1）基土已挖至设计基坑（槽）底标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。
（2）根据设计图纸绘制钎探孔位平面布置图，并按图放线，孔位钉上小木桩或洒白灰点。
（3）夜间施工时，应有足够的照明设施。
3. 操作工艺（1）就位打钎：人工或机械打钎，确保钎尖对准孔位，垂直打入土层中。
（2）记录锤击次数：钎杆每打入土层30cm，记录一次锤击数，钎探深度 2.1m。
（3）拔钎盖孔：机械将钎杆拔出，注意拔钎时垂直上拔，防止钎杆变形。
拔出后用砖盖孔，并用粉笔在砖上注明编号。
4. 安全注意事项（1）施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品。
（2）施工前，对施工区域进行安全检查，确保无安全隐患。
（3）施工过程中，严禁酒后作业、疲劳作业。
（4）施工人员应熟悉施工流程，掌握安全操作规程。
（5）机械打钎时，操作人员应站在安全位置，确保机械运行正常。
（6）人工打钎时，施工人员应保持安全距离，避免被钎杆击中。
（7）发现异常情况，应立即停止施工，并及时报告相关负责人。
5. 应急措施（1）如发生安全事故，立即停止施工，启动应急预案。
（2）对受伤人员进行急救，并迅速拨打急救电话。
（3）保护现场，配合相关部门进行调查处理。
四、交底要求1. 施工单位应将本交底内容张贴于施工现场显眼位置，确保施工人员了解。
2. 施工单位应定期组织施工人员进行安全教育培训，提高安全意识。
3. 施工单位应加强施工现场安全管理，确保施工安全。
技术、安全交底记录施工单位：山西建筑工程（集团）总公司2016年04月11日编号：02工程名称太原市晋源区采煤沉陷区安置小区建设项目交底部位8#楼地基钎探共2页第1页交底内容：一、施工准备1、材料及主要机具（1）砂：一般中砂。
（2）主要机具：钎探机，铁锹。
2、作业条件：（1）基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。
（2）根据设计图纸绘制钎探孔位平面布置图。
（3）夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。
（4）钎杆上预先划好30cm横线。
二、操作工艺工艺流程：确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔——检查孔深——灌砂1、钎探孔位置平面布置图放线，孔位洒上白灰点。
2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。
3、记录锤击数。
钎杆每打入土层30cm，记录一次锤击数。
按地基钎探记录执行。
4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。
5、移位：将触探杆搬到下一个孔位，以便继续打钎。
技术负责人：交底人：接交人：技术、安全交底记录施工单位：山西建筑工程（集团）总公司2016年04月11日编号：02工程名称太原市晋源区采煤沉陷区安置小区建设项目交底部位8#楼地基钎探共2页第2页6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。
灌砂时每填入30cm左右，可用钢筋捣实一次。
7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。
三、质量要求1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。
2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。
四、成品保护钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。
