地基钎探技术交底
审核人
交底人
接受交底人

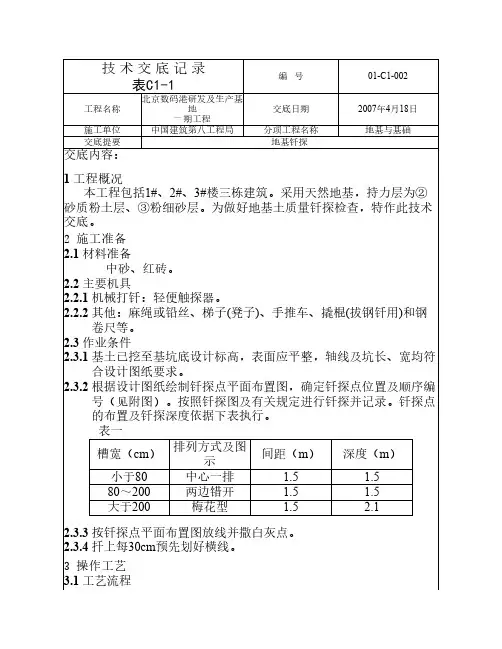

技术交底记录 表C1-1
编号
01-C1-002
工程名称
施工单位 交底提要
北京数码港研发及生产基 地
一期工程 中国建筑第八工程局
交底日期
分项工程名称 地基钎探
2007年4月18日 地基与基础
6.4 严禁在施工过程中互相打闹，以免造成人身伤害；
6.5 移位时应几人合力移动打钎机并由专人指挥，防止在移位过程中
机械倾倒伤人。
6.6 现场出现风沙无法看清时，应先停止作业，待风沙过后再继续施
工，以防止锤砸偏伤害他人；
6.7 夜间施工时，应有足够的设施，操作人员在施工过程中应注意配
合，以防止意外事件的发生。
7 施工质量要求 7.1 过程要求 7.1.1 钎探深度必须符合要求，锤击次数记录准确，不得作假； 7.1.2 钎位基本准确，钎孔不得遗漏，钎孔灌砂应密实。 7.1.3 夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，
2 施工准备
2.1 材料准备
中砂、红砖。
2.2 主要机具
2.2.1 机械打钎：轻便触探器。
2.2.2 其他：麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢
卷尺等。
2.3 作业条件
2.3.1 基土已挖至基坑底设计标高，表面应平整，轴线及坑长、宽均符
合设计图纸要求。
2.3.2 根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编
防止错打或漏打。 7.2 施工注意事项 7.2.1 遇钢钎打不下去时，应请示有关工长或技术员：取消钎孔或移位
打钎。 7.2.2 不得不打钎而任意填写锤数； 7.2.3 认真记录并将记录点与平面布置图中的点对照：
地基钎探技术交底记录

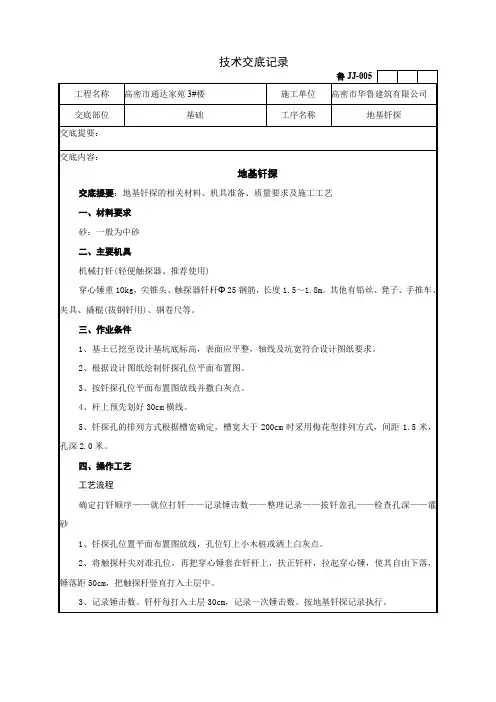

鲁JJ-005工程名称高密市通达家苑3#楼施工单位高密市华鲁建筑有限公司交底部位基础工序名称地基钎探交底提要：交底内容：地基钎探交底提要：地基钎探的相关材料、机具准备、质量要求及施工工艺一、材料要求砂：一般为中砂二、主要机具机械打钎(轻便触探器、推荐使用)穿心锤重1Okg，尖锥头、触探器钎杆Φ25钢筋，长度1.5～1.8m。
其他有铅丝、凳子、手推车、夹具、撬棍(拔钢钎用)、钢卷尺等。
三、作业条件1、基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。
2、根据设计图纸绘制钎探孔位平面布置图。
3、按钎探孔位平面布置图放线并撒白灰点。
4、杆上预先划好30cm横线。
5、钎探孔的排列方式根据槽宽确定，槽宽大于200cm时采用梅花型排列方式，间距1.5米，孔深2.0米。
四、操作工艺工艺流程确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔——检查孔深——灌砂1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。
3、记录锤击数。
钎杆每打入土层30cm，记录一次锤击数。
按地基钎探记录执行。
鲁JJ-005工程名称高密市通达家苑3#楼施工单位高密市华鲁建筑有限公司交底部位基础工序名称地基钎探交底提要：4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。
5、移位：将触探杆搬到下一个孔位，以便继续打钎。
6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。
灌砂时每填入30cm左右，可用钢筋捣实一次。
7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。
8、如工程在冬季施工，每打1孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。
五、质量要求1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。
地基钎探技术交底

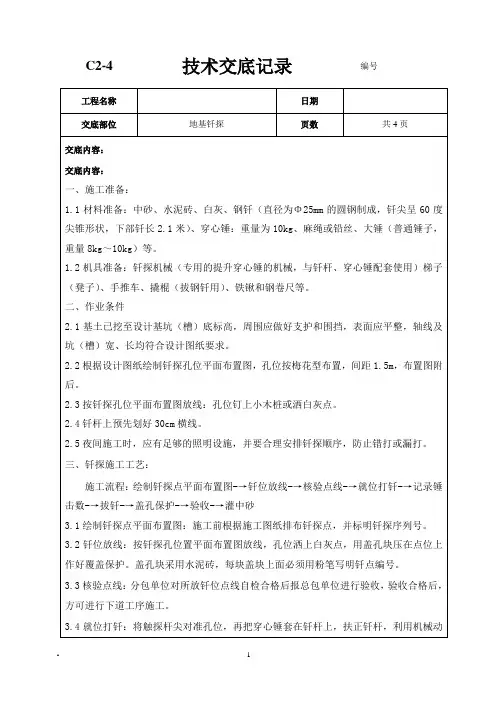

技术交底记录（表式C2-2-1）编号工程名称施工单位交底提要：地基钎探交底内容：1、施工准备：1.1、机具及材料准备：1.1.1、中砂1.1.2、钢钎，用直径25mm钎杆，钎头呈60度尖锥形状，10公斤穿心锤。
1.1.3、撬棍（拔钢钎使用）、钢卷尺等。
1.2、作业条件：1.2.1、基土已挖至距基坑底标高200mm，表面已平整，轴线及槽宽、长均符合设计图纸要求。
1.2.2做好降水工作，无泡槽现象，基地无可见水。
1.2.3、钎探孔按梅花型排列，间距间距1500mm,具体详见《地基钎探平面布置图》。
1.2.4、夜间施工时，应有足够的照明设备，防止错打或漏打。
1.2.5、钎杆上已划好30cm横线。
2、工艺流程：放钎点线→就位打钎（同时记录锤击数）→拔钎→查验探孔（合格后）→灌砂2.1、按照地基钎探平面布置图分区放线，用白灰放出分区控制线，孔位要洒上白灰点。
2.2、钎尖对准孔位，穿心锤套在钎杆上，一人扶正钎杆、一人站在凳子上拉起穿心锤，使其自由下落把钎杆垂直打入土层中。
2.3、自由落锤度500mm，节拍均匀，随击随数，每入土300mm记录一次锤击次数，钎探深为 1.50米。
2.4、用麻绳将钎杆绑好，留出活套，套内插入撬棍，利用杠杆原理，将钎拔出。
每拔出一段将绳套往下移动一段，依此类推，直至完全拔出。
不可使蛮力，注意防止钎杆变形。
2.5、打钎完毕后，将钎孔用红机砖盖住，砖上用粉笔注明编号，以备验槽时使用。
红机砖要朝向一直，横竖成直线。
2.6、按照钎探平面布置图所示编号，将各阶段锤击数填入规定的钎探记录表中。
在经过打钎人员和技术人员签字后归档。
归档钎探记录表必须使用黑色签字笔填写，字迹要工整清楚，不可有改动迹象。
技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。
1-2地基钎探技术交底

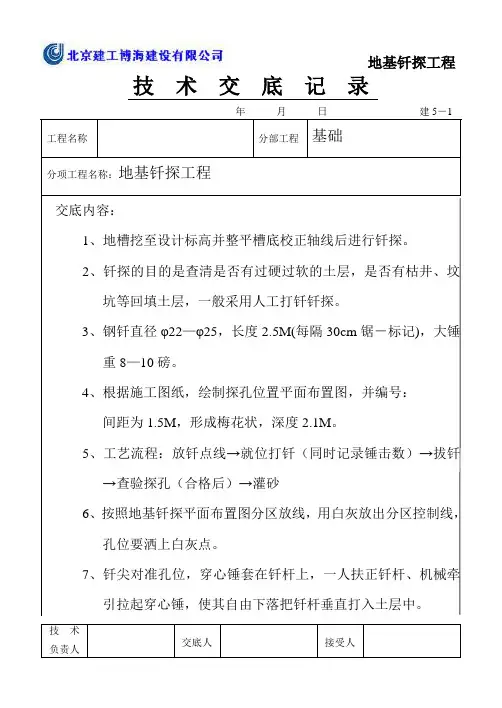

交底内容：
1、地槽挖至设计标高并整平槽底校正轴线后进行钎探。
2、钎探的目的是查清是否有过硬过软的土层，是否有枯井、坟坑等回填土层，一般采用人工打钎钎探。
3、钢钎直径φ22—φ25，长度2.5M(每隔30cm锯－标记)，大锤重8—10磅。
4、根据施工图纸，绘制探孔位置平面布置图，并编号：
间距为1.5M，形成梅花状，深度2.1M。
13、经有关部门地槽核验后，将探孔用干砂灌实。
5、工艺流程：放钎点线→就位打钎（同时记录锤击数）→拔钎→查验探孔（合格后）→灌砂
6、按照地基钎探平面布置图分区放线，用白灰放出分区控制线，孔位要洒上白杆、机械牵引拉起穿心锤，使其自由下落把钎杆垂直打入土层中。
8、自由落锤度500mm，节拍均匀，随击随数，每入土300mm记录一次锤击次数。
9、打钎完毕后，将钎孔用红机砖盖住，砖上用粉笔注明编号，以备验槽时使用。红机砖要朝向一直，横竖成直线。
10、当土壤中有石块等打不下去时，应按实际情况详细记录。
11、夜间施工时，应有足够的照明设备，防止错打或漏打。
12、按照钎探平面布置图所示编号，将各阶段锤击数填入规定的钎探记录表中。在经过打钎人员和技术人员签字后归档。归档钎探记录表必须使用黑色签字笔填写，字迹要工整清楚，不可有改动迹象。
1、地槽挖至设计标高并整平槽底校正轴线后进行钎探。
2、钎探的目的是查清是否有过硬过软的土层，是否有枯井、坟坑等回填土层，一般采用人工打钎钎探。
3、钢钎直径φ22—φ25，长度2.5M(每隔30cm锯－标记)，大锤重8—10磅。
4、根据施工图纸，绘制探孔位置平面布置图，并编号：
间距为1.5M，形成梅花状，深度2.1M。
13、经有关部门地槽核验后，将探孔用干砂灌实。
5、工艺流程：放钎点线→就位打钎（同时记录锤击数）→拔钎→查验探孔（合格后）→灌砂
6、按照地基钎探平面布置图分区放线，用白灰放出分区控制线，孔位要洒上白杆、机械牵引拉起穿心锤，使其自由下落把钎杆垂直打入土层中。
8、自由落锤度500mm，节拍均匀，随击随数，每入土300mm记录一次锤击次数。
9、打钎完毕后，将钎孔用红机砖盖住，砖上用粉笔注明编号，以备验槽时使用。红机砖要朝向一直，横竖成直线。
10、当土壤中有石块等打不下去时，应按实际情况详细记录。
11、夜间施工时，应有足够的照明设备，防止错打或漏打。
12、按照钎探平面布置图所示编号，将各阶段锤击数填入规定的钎探记录表中。在经过打钎人员和技术人员签字后归档。归档钎探记录表必须使用黑色签字笔填写，字迹要工整清楚，不可有改动迹象。
钎探技术交底记录
6.6.1暂停施工：必要时，所有人员和机械撤至安全地点；
6.6.2通知工长或项目部有关人员提出处理措施。
七、安全文明施工注意事项
7.1进入现场必须戴好安全帽等劳保用品，严禁在现场吸烟。
7.2材料码放整齐，堆放在指定区域。
7.3现场施工产生的建筑垃圾应做到活完场清。
7.4施工场地安装好照明灯，保证夜间施工有足够的照明。
2.5夜间错打或漏打。
三、钎探施工工艺：
施工流程：绘制钎探点平面布置图-→钎位放线-→核验点线-→就位打钎-→记录锤击数-→拔钎-→盖孔保护-→验收-→灌中砂
3.1绘制钎探点平面布置图：施工前根据施工图纸排布钎探点，并标明钎探序列号。
3.2钎位放线：按钎探孔位置平面布置图放线，孔位洒上白灰点，用盖孔块压在点位上作好覆盖保护。盖孔块采用水泥砖，每块盖块上面必须用粉笔写明钎点编号。
4.5钎孔灌砂应密实。
4.6钎探完成后，应作好标记，保护好钎孔，未经质量检查人员和有关工长复验，不得堵塞或灌砂。
五、注意事项：
5.1基土受雨后，不得进行钎探。
5.2若钎探无法进行时，要请示管理人员，适当移位打钎，并在记录单备注栏内作好记录。严禁不进行钎探随意填锤击数，若遇以下情况可以停止钎探：
5.2.1若贯入30cm的锤击数超过100或贯入10cm锤击数超过50可停止贯入。
3.6拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。
3.7盖孔保护：拔出钎杆后用砖块将孔口盖上，要保持砖块上的孔代号不能变。
3.8移位：将钎杆或触探器搬到下一孔位，以便继续打钎。
3.9整理记录：按孔顺序编号，将锤击数填入统一规定的表格内，要求字迹清楚，而且要经过打钎人员的签字确认。当天的打钎记录当天交于技术员或工长，由技术员或工长检查签字然后归档，如在检查过程中发现有问题的，要在有问题的钎位旁边重新打孔，重新记录。
6.6.2通知工长或项目部有关人员提出处理措施。
七、安全文明施工注意事项
7.1进入现场必须戴好安全帽等劳保用品，严禁在现场吸烟。
7.2材料码放整齐，堆放在指定区域。
7.3现场施工产生的建筑垃圾应做到活完场清。
7.4施工场地安装好照明灯，保证夜间施工有足够的照明。
2.5夜间错打或漏打。
三、钎探施工工艺：
施工流程：绘制钎探点平面布置图-→钎位放线-→核验点线-→就位打钎-→记录锤击数-→拔钎-→盖孔保护-→验收-→灌中砂
3.1绘制钎探点平面布置图：施工前根据施工图纸排布钎探点，并标明钎探序列号。
3.2钎位放线：按钎探孔位置平面布置图放线，孔位洒上白灰点，用盖孔块压在点位上作好覆盖保护。盖孔块采用水泥砖，每块盖块上面必须用粉笔写明钎点编号。
4.5钎孔灌砂应密实。
4.6钎探完成后，应作好标记，保护好钎孔，未经质量检查人员和有关工长复验，不得堵塞或灌砂。
五、注意事项：
5.1基土受雨后，不得进行钎探。
5.2若钎探无法进行时，要请示管理人员，适当移位打钎，并在记录单备注栏内作好记录。严禁不进行钎探随意填锤击数，若遇以下情况可以停止钎探：
5.2.1若贯入30cm的锤击数超过100或贯入10cm锤击数超过50可停止贯入。
3.6拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。
3.7盖孔保护：拔出钎杆后用砖块将孔口盖上，要保持砖块上的孔代号不能变。
3.8移位：将钎杆或触探器搬到下一孔位，以便继续打钎。
3.9整理记录：按孔顺序编号，将锤击数填入统一规定的表格内，要求字迹清楚，而且要经过打钎人员的签字确认。当天的打钎记录当天交于技术员或工长，由技术员或工长检查签字然后归档，如在检查过程中发现有问题的，要在有问题的钎位旁边重新打孔，重新记录。
地基钎探技术交底
1.施工准备
1.1.材料及主要机具
（1）砂：一般灰砂砖、白灰、白线、钢筋棒、钢卷尺等。
（2）主要机具：轻便触探器。
2.作业条件：
2.1.基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。
2.2.根据设计图纸绘制钎探孔位平面布置图。
2.3.夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。
6.3.肥槽内四周应设置排水沟，防止地下水泡槽。
7.安全措施
7.1.进入现场必须戴安全帽，不得穿拖鞋、凉鞋，现场严禁吸烟。
7.2.材料、工具等不得从基坑上直接扔到工作现场。
7.3.工作时应注意基坑情况，如基坑护坡有裂缝、坍塌等问题，应停止工作，及时报告给安全负责人员。
7.4.用手推车运送材料时不得直冲、猛跑，刮划扰动层。
5.2.锤击数10cm超过50次或30cm超过100次可停止打钎，移至下一个钎点。每打完500个钎点或一天下班前将钎孔平面布置图上的钎孔与记录表上的钎孔对照检查，是否有漏打、少打以及漏计。发现有误及时修改或补打。
5.3.钎点位置遇到积水坑或电梯基坑等边坡时应按照水平投影确定点位，并且搭设简易脚手架上铺脚手板打钎，不得任意移动点位。
5.4.钎探完成后，保护好钎孔，未经质量检查人员和有关工长复验及设计、勘察、建设单位等人员验收，不得堵塞或灌砂。
5.5.验槽后若有需处理部位，应按照设计、勘察或相关人员要求处理，处理方法另详。
6.成品保护措施
6.1.打钎完毕后，不得再机械碾压，防止扰动基土。
6.2.基土清理至槽底后应及时覆盖，防止受雨天影响。
3.7.整理记录：按钎孔顺序编号，将锤击数填入统一标准表格内。字迹要清楚，不得涂改。经过打钎人员和技术员签字确认后归档保存。
1.1.材料及主要机具
（1）砂：一般灰砂砖、白灰、白线、钢筋棒、钢卷尺等。
（2）主要机具：轻便触探器。
2.作业条件：
2.1.基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。
2.2.根据设计图纸绘制钎探孔位平面布置图。
2.3.夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。
6.3.肥槽内四周应设置排水沟，防止地下水泡槽。
7.安全措施
7.1.进入现场必须戴安全帽，不得穿拖鞋、凉鞋，现场严禁吸烟。
7.2.材料、工具等不得从基坑上直接扔到工作现场。
7.3.工作时应注意基坑情况，如基坑护坡有裂缝、坍塌等问题，应停止工作，及时报告给安全负责人员。
7.4.用手推车运送材料时不得直冲、猛跑，刮划扰动层。
5.2.锤击数10cm超过50次或30cm超过100次可停止打钎，移至下一个钎点。每打完500个钎点或一天下班前将钎孔平面布置图上的钎孔与记录表上的钎孔对照检查，是否有漏打、少打以及漏计。发现有误及时修改或补打。
5.3.钎点位置遇到积水坑或电梯基坑等边坡时应按照水平投影确定点位，并且搭设简易脚手架上铺脚手板打钎，不得任意移动点位。
5.4.钎探完成后，保护好钎孔，未经质量检查人员和有关工长复验及设计、勘察、建设单位等人员验收，不得堵塞或灌砂。
5.5.验槽后若有需处理部位，应按照设计、勘察或相关人员要求处理，处理方法另详。
6.成品保护措施
6.1.打钎完毕后，不得再机械碾压，防止扰动基土。
6.2.基土清理至槽底后应及时覆盖，防止受雨天影响。
3.7.整理记录：按钎孔顺序编号，将锤击数填入统一标准表格内。字迹要清楚，不得涂改。经过打钎人员和技术员签字确认后归档保存。
基础钎探技术交底
四、操作工艺
1、按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、就位打钎：将触探扦尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm，把触探杆垂直打入土层中。
3、记录锤击数：钎扦每打入土层30cm，记录一次锤击数。钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。
表1-1
槽宽（cm）
排列方式及图示
间距（m）
深度（m）
小于80
中心一排
1.5
1.5
80～200
两边错开
1.5
1.5
大于200
梅花型
1.5
2.1
柱基
梅花型
1.5～2.0
1.5，并不浅于短边
3、按钎探点平面布置图放线并撒白灰点。
4、钎上每30cm预先划好横线。
三、工艺流程
放钎点线→就位打钎(记录锤击数)→拔钎(检查孔深)→灌砂
2、其他：麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。
（二）材质要求
砂：一般为中砂。
（三）作业条件
1、基土已挖至基坑(槽)底设计标高，表面应平整，轴线及坑(槽)长、宽均符合设计图纸要求。
2、根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录。钎探点的布置依据设计要求，当设计无要求时，应按规范规定执行，也可参照表l-l执行。
4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。拔出后用砖盖孔。
5、移位：将触探器搬到下一孔位，以便继续打钎。
6、灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入30cm左右，可用钢筋棒捣实一次。
1、按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、就位打钎：将触探扦尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm，把触探杆垂直打入土层中。
3、记录锤击数：钎扦每打入土层30cm，记录一次锤击数。钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。
表1-1
槽宽（cm）
排列方式及图示
间距（m）
深度（m）
小于80
中心一排
1.5
1.5
80～200
两边错开
1.5
1.5
大于200
梅花型
1.5
2.1
柱基
梅花型
1.5～2.0
1.5，并不浅于短边
3、按钎探点平面布置图放线并撒白灰点。
4、钎上每30cm预先划好横线。
三、工艺流程
放钎点线→就位打钎(记录锤击数)→拔钎(检查孔深)→灌砂
2、其他：麻绳或铅丝、梯子(凳子)、手推车、撬棍(拔钢钎用)和钢卷尺等。
（二）材质要求
砂：一般为中砂。
（三）作业条件
1、基土已挖至基坑(槽)底设计标高，表面应平整，轴线及坑(槽)长、宽均符合设计图纸要求。
2、根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录。钎探点的布置依据设计要求，当设计无要求时，应按规范规定执行，也可参照表l-l执行。
4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。拔出后用砖盖孔。
5、移位：将触探器搬到下一孔位，以便继续打钎。
6、灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入30cm左右，可用钢筋棒捣实一次。
钎探技术交底记录
5.2.2、在记录表上用铅笔或符号将不同的钎孔分开。
六、安全生产、文明施工
6.1确保安全第一、预防为主，加强个人的自我保护意识，进入施工现场戴好安全帽；
6.2施工现场严禁吸烟；严禁酒后上班。
6.3要做到工完场清，保持施工现场的整洁。
6.4上下基坑走马道时应注意安全。
审 核 人
交 底பைடு நூலகம்人
接 受 交 底 人 数
1.2.4、钎杆上预先划好30cm横线。
二、施工工艺
2.1工艺流程：
放钎点线 就位打钎 拔钎 罐砂
记录锤击数 检查孔深
2.2、按钎探孔位置平面布置图放线，孔位洒上白灰点。
2.3、就位打钎：
2.3.1、人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；
审 核 人
交 底 人
审 核 人
交 底 人
接 受 交 底 人 数
本表由交底单位填写，交底单位与接受交底单位保存。

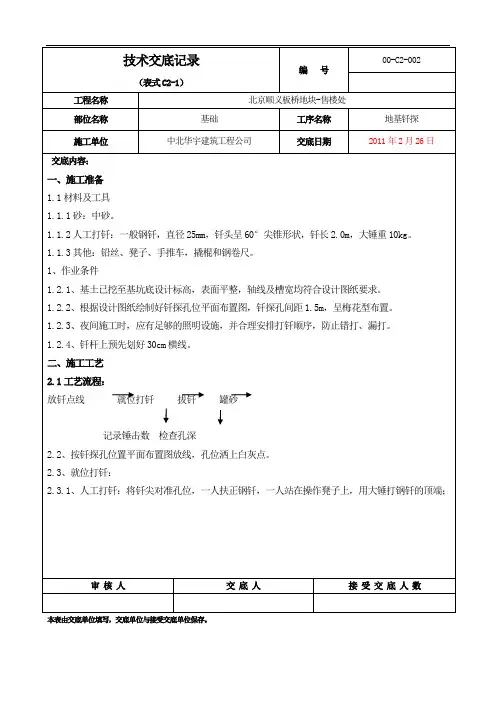

技术交底记录
编 号
00-C2-002
（表式C2-1）
工程名称
北京顺义板桥地块-售楼处
部位名称
工序名称
施工单位
中北华宇建筑工程公司
交底日期
2011年2月26日
交底内容：
5.2、记录和平面布置图的探孔位置填错：
5.2.1、将钎孔平面布置图上的钎孔与记录表上的钎孔先行对照，有无错误。发现错误及时修改或补打。
2.4、 拔钎：用铅丝将钎杆绑好，留出活套，套内插入撬棍，利用杠杆原理，将钎
拔出。
2.5、 移位：将钎杆搬到下一孔位，以便继续打钎。
2.6、 罐砂：打完的钎孔，经过质量检查人员的检查孔深及记录无误后，即可进行
罐砂，罐砂时，每填入30cm左右可用钢筋棒捣实一次。
六、安全生产、文明施工
6.1确保安全第一、预防为主，加强个人的自我保护意识，进入施工现场戴好安全帽；
6.2施工现场严禁吸烟；严禁酒后上班。
6.3要做到工完场清，保持施工现场的整洁。
6.4上下基坑走马道时应注意安全。
审 核 人
交 底பைடு நூலகம்人
接 受 交 底 人 数
1.2.4、钎杆上预先划好30cm横线。
二、施工工艺
2.1工艺流程：
放钎点线 就位打钎 拔钎 罐砂
记录锤击数 检查孔深
2.2、按钎探孔位置平面布置图放线，孔位洒上白灰点。
2.3、就位打钎：
2.3.1、人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；
审 核 人
交 底 人
审 核 人
交 底 人
接 受 交 底 人 数
本表由交底单位填写，交底单位与接受交底单位保存。
技术交底记录
编 号
00-C2-002
（表式C2-1）
工程名称
北京顺义板桥地块-售楼处
部位名称
工序名称
施工单位
中北华宇建筑工程公司
交底日期
2011年2月26日
交底内容：
5.2、记录和平面布置图的探孔位置填错：
5.2.1、将钎孔平面布置图上的钎孔与记录表上的钎孔先行对照，有无错误。发现错误及时修改或补打。
2.4、 拔钎：用铅丝将钎杆绑好，留出活套，套内插入撬棍，利用杠杆原理，将钎
拔出。
2.5、 移位：将钎杆搬到下一孔位，以便继续打钎。
2.6、 罐砂：打完的钎孔，经过质量检查人员的检查孔深及记录无误后，即可进行
罐砂，罐砂时，每填入30cm左右可用钢筋棒捣实一次。
地基钎探技术交底记录
技术交底记录
鲁JJ－005□□□
工程名称
美丽华•高尔夫花园37#楼
施பைடு நூலகம்单位
山东寿光第一建筑有限公司
交底部位
地基与基础
工序名称
地基钎探
交底提要：材料要求、施工要点、质量要求、安全措施
交底内容:
一.钎探工具:钢钎25,长度2.5米,钎尖呈60*圆锥体形，锤重18Kg.
二.钎点的布置:本基础钎点布置均为梅花形,钎孔距槽边0.2米,钎孔间距1.5米,钎探深度2.4米.
九.检查钎孔灌水:钎探完毕后,会同监理、建设、做灌水试验,如发现有灌水渗水过快过急现象,要立即通知项目部与监理、建设等单位拿出处理措施。
一十.钎眼隐蔽:钎眼经灌水试验无发现异常情况后,经建设.监理.施工三方隐蔽验收后用中沙填满钎眼。
项目（专业）
技术负责人
交底人
接受交底人
邢志超
注：本记录一式两份，一份交底单位存，一分接受交底单位存。
交底部位
地基与基础
工序名称
地基钎探
交底提要：材料要求、施工要点、质量要求、安全措施
交底内容:
六.钎探工具:钢钎25,长度2.5米,钎尖呈60*圆锥体形.,8镑锤.
七.钎点的布置:本基础钎点布置均为梅花形,钎孔距槽边0.2米,钎孔间距1.5米,钎探深度2.1米.
八.施工方法:每三人一组,一人打钎,一人扶钎,一人记录,举锤高度50cm~70cm自由下落,每30cm记录一次锤击数,钎探深度2.1米,在钎探过程中如发现土质过硬或下沉过快现象,立刻通知项目部,钎探时要认真记录锤击数,认真负责落锤自由高度,切不可用力过猛。
三.施工方法:每三人一组,一人打钎,一人扶钎,一人记录,举锤高度50cm~70cm自由下落,每30cm记录一次锤击数,钎探深度2.4米,在钎探过程中如发现土质过硬或下沉过快现象,立刻通知项目部,钎探时要认真记录锤击数,认真负责落锤自由高度,切不可用力过猛。
鲁JJ－005□□□
工程名称
美丽华•高尔夫花园37#楼
施பைடு நூலகம்单位
山东寿光第一建筑有限公司
交底部位
地基与基础
工序名称
地基钎探
交底提要：材料要求、施工要点、质量要求、安全措施
交底内容:
一.钎探工具:钢钎25,长度2.5米,钎尖呈60*圆锥体形，锤重18Kg.
二.钎点的布置:本基础钎点布置均为梅花形,钎孔距槽边0.2米,钎孔间距1.5米,钎探深度2.4米.
九.检查钎孔灌水:钎探完毕后,会同监理、建设、做灌水试验,如发现有灌水渗水过快过急现象,要立即通知项目部与监理、建设等单位拿出处理措施。
一十.钎眼隐蔽:钎眼经灌水试验无发现异常情况后,经建设.监理.施工三方隐蔽验收后用中沙填满钎眼。
项目（专业）
技术负责人
交底人
接受交底人
邢志超
注：本记录一式两份，一份交底单位存，一分接受交底单位存。
交底部位
地基与基础
工序名称
地基钎探
交底提要：材料要求、施工要点、质量要求、安全措施
交底内容:
六.钎探工具:钢钎25,长度2.5米,钎尖呈60*圆锥体形.,8镑锤.
七.钎点的布置:本基础钎点布置均为梅花形,钎孔距槽边0.2米,钎孔间距1.5米,钎探深度2.1米.
八.施工方法:每三人一组,一人打钎,一人扶钎,一人记录,举锤高度50cm~70cm自由下落,每30cm记录一次锤击数,钎探深度2.1米,在钎探过程中如发现土质过硬或下沉过快现象,立刻通知项目部,钎探时要认真记录锤击数,认真负责落锤自由高度,切不可用力过猛。
三.施工方法:每三人一组,一人打钎,一人扶钎,一人记录,举锤高度50cm~70cm自由下落,每30cm记录一次锤击数,钎探深度2.4米,在钎探过程中如发现土质过硬或下沉过快现象,立刻通知项目部,钎探时要认真记录锤击数,认真负责落锤自由高度,切不可用力过猛。
钎探技术交底
技 术 交 底 记 录
表C2-1
编号
002
工程名称
北京国药龙立科技有限公司生产基地
交铁建工北京分公司国药龙立项目部
分项工程名称
地基与基础
交底提要
基槽钎探
交底内容：
一、施工准备
1、材料及主要机具准备
砂、人工打钎、机械打钎、麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。
钎探孔排列方式
槽宽
(cm)
间距
(m)
深度
(m)
小于80
中心一排
1.5
1.5
80～200
两排错开
1.5
1.5
大于200
梅花型
1.5
2.0
柱基
梅花型
1.5～2.0
1.5，并不浅于
短边
审核人
交底人
接受交底人
8整理记录：按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，再经过打钎人员和技术员签字后归档。
三、质量标准：
1、保证项目：
钎探深度必须符合要求，锤击数记录准确，不得作假。
2、基本项目
1）、钎位基本准确，探孔不得遗漏。
2）、钎孔灌砂应密实。
四、成品保护
1钎探完成后，应作好标记，保护好钎孔，未经质量检查人员和有关工长复验，不得堵塞或灌砂。
五、应注意的质量问题
1遇钢钎打不下去时，应请示有关工长或技术员：取消钎孔或移位打钎。不得不打，任意填写锤数。
1作业人员戴好安全帽。作业的时间内不得嬉笑、打闹。
2不准坐在坑边及土方坡度较陡的地方休息。
审核人
交底人
接受交底人
2、作业条件：
2.1基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。
表C2-1
编号
002
工程名称
北京国药龙立科技有限公司生产基地
交铁建工北京分公司国药龙立项目部
分项工程名称
地基与基础
交底提要
基槽钎探
交底内容：
一、施工准备
1、材料及主要机具准备
砂、人工打钎、机械打钎、麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。
钎探孔排列方式
槽宽
(cm)
间距
(m)
深度
(m)
小于80
中心一排
1.5
1.5
80～200
两排错开
1.5
1.5
大于200
梅花型
1.5
2.0
柱基
梅花型
1.5～2.0
1.5，并不浅于
短边
审核人
交底人
接受交底人
8整理记录：按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，再经过打钎人员和技术员签字后归档。
三、质量标准：
1、保证项目：
钎探深度必须符合要求，锤击数记录准确，不得作假。
2、基本项目
1）、钎位基本准确，探孔不得遗漏。
2）、钎孔灌砂应密实。
四、成品保护
1钎探完成后，应作好标记，保护好钎孔，未经质量检查人员和有关工长复验，不得堵塞或灌砂。
五、应注意的质量问题
1遇钢钎打不下去时，应请示有关工长或技术员：取消钎孔或移位打钎。不得不打，任意填写锤数。
1作业人员戴好安全帽。作业的时间内不得嬉笑、打闹。
2不准坐在坑边及土方坡度较陡的地方休息。
审核人
交底人
接受交底人
2、作业条件：
2.1基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）宽、长均符合设计图纸要求。
地基钎探技术交底记录
地基钎探技术交底记录工程项目名称：XXXX工程项目日期：XXXX年XX月XX日参与人员：项目经理、施工单位、监理单位、地基钎探技术专家一、项目概况介绍本工程项目位于XXXX地区，是一座重要的建设项目，项目总建筑面积为XXXX平方米，地基土层为XXXX类型。
为提高工程建设质量，减少地基沉降影响，需要进行地基钎探工程。
二、地基钎探技术介绍1.地基钎探是一种通过旋转钎孔机将土质或岩石松动并取出的地基处理方法，其目的是改良地基土层的物理性质，提高地基承载力和抗滑稳定性。
2.地基钎探技术包括旋钻钻孔、往复冲击、气压装填、泥浆冲击、超声波除渣等多种作业方法，需要根据实际施工环境灵活选择。
三、地基钎探工程施工方案1.施工单位应根据设计要求和现场实际情况，制定详细的施工方案，并按照地基钎探技术规范进行操作。
2.施工单位应对地基钎探设备进行检查和试车，保证设备正常运行，避免施工过程中出现故障。
3.施工单位应对施工人员进行培训，确保操作规范，提高施工效率和安全性。
四、地基钎探施工注意事项1.施工现场周边要设置明显的警示标志，确保施工区域安全。
2.施工单位应根据现场土质情况选择适当的钎具和钻杆，避免过度损坏设备。
3.施工单位应在施工结束后及时清理施工现场，确保环境卫生和安全。
五、地基钎探技术质量验收标准1.地基钎探施工完成后，监理单位应对施工质量进行验收，包括地基处理效果和施工质量。
2.地基钎探施工质量验收标准应根据相关规范和设计要求制定，并及时报告项目经理进行确认。
以上内容为本次地基钎探技术交底记录，施工单位和监理单位应遵守相关规范和标准，确保地基钎探工程顺利进行，保障工程质量和安全。
基土钎探技术交底记录
基土钎探技术交底记录日期：XXXX年XX月XX日地点：XXXXXX工地参与人员：技术交底人：XXX施工人员：XXX、XXX、XXX、XXX一、工程概况本工程是XXX项目的施工任务，总建筑面积约XXXX平方米，主要包括XXX、XXX、XXX等部分。
二、基础施工技术交底1.基础设计要求根据设计图纸和施工方案，本工程的地基基础要求为XXX，XXX材料要求为XXX，施工方法为XXX。
2.基础施工步骤（1）地面清理：由施工人员负责，将地面上的杂物清除干净，确保施工空间整洁。
（2）开挖基坑：选择适当的机械设备进行开挖，按照设计要求大小进行开挖，并按照规定的深度进行修整。
（3）基坑支护：根据基坑的深度和土质情况，选取合适的支护方式，如预埋管桩或搭设钢支撑，确保开挖的稳定性。
（4）基础浇筑：按照设计要求进行混凝土配合比的制作，采用合适的浇筑方式进行浇筑，并注意保持基础的平整度和密实性。
（5）基础养护：基础浇筑完成后，及时进行养护，保持基础的湿润，并加强养护措施，如覆盖湿布等，确保基础的强度和稳定性。
三、钎焊技术交底1.钎焊基本原理钎焊是一种通过加热并熔化填充金属来连接工件的焊接方法，其原理是填料熔化并达到液态，通过吸附作用填充到工件接口上，形成均匀的焊缝。
2.钎焊材料选择在本工程中，钎焊的材料选择为XXX，XXX等。
这些材料具有良好的焊接性能和耐腐蚀性能。
3.钎焊工艺流程（1）准备工作：清理工件表面，去除杂质和氧化物，并采取适当的预热和保温措施。
（2）填料熔化：加热填料至熔化温度，使其能够流动并与工件接触。
（3）填充填料：将熔化的填料填充到工件接口上，形成均匀的焊缝。
（4）冷却处理：待填料冷却后，进行冷却处理，保持焊接缝的结构完整和强度稳定。
四、安全注意事项1.施工人员必须佩戴符合要求的个人防护装备，如安全帽、防护眼镜、防护手套等。
2.严禁在没有经过培训和授权的情况下进行施工操作，确保施工人员具备相关的技术知识和操作技能。
00-00-C2-001 地基钎探技术交底
编号00-00-C2-001表C2-1工程名称交底日期2017年8月2日施工单位分项工程名称地基钎探交底提要地基钎探技术交底交底内容：一、作业准备1.1机具准备：1.1.1打钎机械：电动式触探仪10㎏锤重，尖锥头450 钎径φ25mm，钎长2.1m。
标准钢钎：穿心套锤（10kg），钎径φ25mm，钎头呈600尖锥形状，钎长2.6m.1.1.2一般机具：铅丝、凳子、手推车、夹具、撬棍、钢卷尺等。
1.2材料准备：中砂，钎探孔灌砂时使用。
1.3作业条件:1.3.1、基土已挖至基坑底设计标高，表面应平整，轴线及坑宽、长均符合设计图纸要求。
1.3.2、钎探孔位平面布置按附图所示钎探孔位平面布置图，纵横间距为1.5m，呈梅花型布置，钎探深度为2.1米，分七步进行，孔位撒白灰点。
1.3.3、夜间施工时，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。
钎杆上预先划好30cm横线。
二、操作工艺2.1、工艺流程：确定打钎顺序（放钎点线）——就位打钎——记录锤击数——整理钎探记录——拔钎盖孔——移位——检查孔深——验槽（合格后）——灌砂2.2、按钎探孔位置平面布置图放线；孔位放置半截砖，并在砖上用记号笔编上钎位号。
2.3、就位打钎：将触探杆尖对准孔位，扶正钎杆，再把穿心锤套在钎杆上，启动电机将触探杆垂直打入土层中，锤落距500mm。
审核人交底人接收交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
编号00-00-C2-001表C2-1工程名称交底日期2017年8月2日施工单位分项工程名称地基钎探交底提要地基钎探技术交底交底内容：2.4、记录锤击数。
钎杆每打入土层300mm时，记录一次锤击数，钎探中若有异常情况，要写在备注栏内。
2.5、整理记录：按钎孔顺序编号，将锤击数填入统一表格内。
字迹要清楚，打钎完毕后，将钎探记录交技术室整理。
地基钎探技术交底1
4.2.4、在操作凳上操作时，操作凳必须放稳，随时检查，防止失稳摔倒。
4.3注意事项：钢钎打不下去时，应请示总包技术负责人取消钎孔，记录要准确，位置不要填错。在平面图上注明过硬过软部位，以便设计人员验槽时处理。
3．质量要求:
钎探深度必须符合要求，锤击数记录准确，不得作假。钎位准确，探孔不得遗漏，钎孔灌砂密实。
4．注意事项
4.1成品保护措施
钎探完成后，应作好标记，保护好钎孔经监理及总包验收后方可填砂。
4.2文明安全施工
4.2.1、施工人员应戴好安全防护用品。
4.2.2、夜间施工要有足够的照明。
4.2.3、施工人员要经常注意边坡是否有裂缝、滑坡迹象，一旦发现，应该立即停止，待处理和加固后才能进行施工。
交底提要：地基钎探技术交底
交底内容:
1．作业条件
1.1机具准备：φ25mm2.5米长标准钎杆、10Kg大锤。
1.2作业条件：
基土挖至槽底设计标高，表面平整探顺序，防止错打或漏打。
2．施工工艺：
工艺流程：放杆点线——就位打钎（记录锤击数）——拔杆（检查孔深）——灌砂。按钎探平面布置图放线，孔位钉上小木桩或洒上石灰点，就位打钎。人工打钎时，将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，举起落锤，高度为500mm，自由落下，记录锤击数，每300mm记录一次锤数，钎探深度为2100mm、孔距1300/1500mm。达到深度后，利用撬棍将钎杆拔出，孔用中砂填实。整理记录，按钎孔顺序排号，将锤击次数填入表内，经打钎人员及技术员签字后归档。打钎结束时用保温被覆盖保温。
4.3注意事项：钢钎打不下去时，应请示总包技术负责人取消钎孔，记录要准确，位置不要填错。在平面图上注明过硬过软部位，以便设计人员验槽时处理。
3．质量要求:
钎探深度必须符合要求，锤击数记录准确，不得作假。钎位准确，探孔不得遗漏，钎孔灌砂密实。
4．注意事项
4.1成品保护措施
钎探完成后，应作好标记，保护好钎孔经监理及总包验收后方可填砂。
4.2文明安全施工
4.2.1、施工人员应戴好安全防护用品。
4.2.2、夜间施工要有足够的照明。
4.2.3、施工人员要经常注意边坡是否有裂缝、滑坡迹象，一旦发现，应该立即停止，待处理和加固后才能进行施工。
交底提要：地基钎探技术交底
交底内容:
1．作业条件
1.1机具准备：φ25mm2.5米长标准钎杆、10Kg大锤。
1.2作业条件：
基土挖至槽底设计标高，表面平整探顺序，防止错打或漏打。
2．施工工艺：
工艺流程：放杆点线——就位打钎（记录锤击数）——拔杆（检查孔深）——灌砂。按钎探平面布置图放线，孔位钉上小木桩或洒上石灰点，就位打钎。人工打钎时，将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，举起落锤，高度为500mm，自由落下，记录锤击数，每300mm记录一次锤数，钎探深度为2100mm、孔距1300/1500mm。达到深度后，利用撬棍将钎杆拔出，孔用中砂填实。整理记录，按钎孔顺序排号，将锤击次数填入表内，经打钎人员及技术员签字后归档。打钎结束时用保温被覆盖保温。
地基钎探技术交底交底
地基钎探技术交底交底各位朋友，咱今天就来好好唠唠地基钎探这档子事儿。
咱先说这地基钎探是干啥的。
简单来说，就好比给地基做个全面的“体检”，看看它够不够结实，能不能稳稳地撑起咱们要盖的房子。
前阵子我去了一个工地，那场面可热闹了。
工人们正热火朝天地准备进行地基钎探。
我就在旁边看着，心里琢磨着这其中的门道。
我注意到有个年轻的小伙子，一脸认真但又带着点迷茫。
他拿着钎探工具，手还有点抖，估计是刚上手，心里没底。
我就凑过去跟他聊了几句。
“小伙子，别紧张，这地基钎探啊，就跟咱们平时给身体量体温一样，得仔细、精准。
”我笑着跟他说。
他看了我一眼，苦笑着说：“师傅，我知道重要，可就是心里没谱儿，不知道从哪儿下手。
”我拍了拍他的肩膀说：“来，我给你讲讲。
”咱们先来说说这地基钎探的准备工作。
就像你要出门旅游，得先把行李收拾好一样。
首先得把场地平整好，不能有坑坑洼洼的地方，要不然钎探的时候数据就不准啦。
然后呢，根据基础平面图布置钎探点，这可不能马虎，得按照规定的间距来，一般 15 米左右一个点。
还有啊，准备好钎探工具。
常见的有钢钎和锤子。
钢钎得是直径 22 到 25 毫米的，长度一般 18 到 20 米。
锤子嘛，8 到 10 磅的就差不多。
可别小看这些工具，选不好可就麻烦了。
在进行钎探的时候，也有不少讲究。
把钢钎垂直打入土中，每打入30 厘米，记录一次锤击数。
记住喽，一定要垂直，要是歪了，数据就没意义了。
就说我看到的那个小伙子，一开始打钎的时候，角度有点偏，我赶紧提醒他：“小伙子，看准了，得垂直打下去，要不然这数据就跟乱码似的，没用！”他听了，赶紧调整姿势，重新来。
钎探完成后，得整理数据。
把每个钎探点的锤击数都记录清楚，然后分析这些数据。
如果锤击数过多或者过少，都可能说明地基有问题，得进一步处理。
比如说，如果某个区域的锤击数特别少，那可能是土太松软了，得换土或者进行加固处理。
要是锤击数特别多，可能是碰到了石头或者其他硬物，也得想办法解决。
地基钎探技术交底记录(过程详细)
五、质量要求
1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。
2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。
六、成品保护
钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。
七、应注意的质量问题
1、基土受雨后不得钎探。
2、如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填锤击数。
6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入30cm左右，可用钢筋捣实一次。
7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。
8、如工程在冬季施工，每打一孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。
记录和平面布置图的整理，在记录表上用有色铅笔或符号将不同的锤击数孔位分开。
4、在钎孔布置平面图上，注明过硬或过软孔号的位置，以便设计勘察人员分析处理。
八、安全标准
操作人员要专心施工，扶锤人员与扶钎人员要密切配合，以防出现意外事故。
技术负责人：交底人：接交人：
2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距50㎝，把触探杆竖直打入土层中。
3、记录锤击数，钎樾线打入土层30㎝，记录一次锤击数。按地基钎探记录（表式C5-7）执行。
4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。
5、移位：将触探杆搬到下一个孔位，以便继续打钎。
名称
交底部位
工程编号
日期
地基钎探技术交底记录
交底内容：
一、材料要求
砂：一般为中砂。
二、主要机具
机械打钎（轻便触探器，北京地区规定必用）
1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。
2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。
六、成品保护
钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。
七、应注意的质量问题
1、基土受雨后不得钎探。
2、如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填锤击数。
6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入30cm左右，可用钢筋捣实一次。
7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。
8、如工程在冬季施工，每打一孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。
记录和平面布置图的整理，在记录表上用有色铅笔或符号将不同的锤击数孔位分开。
4、在钎孔布置平面图上，注明过硬或过软孔号的位置，以便设计勘察人员分析处理。
八、安全标准
操作人员要专心施工，扶锤人员与扶钎人员要密切配合，以防出现意外事故。
技术负责人：交底人：接交人：
2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤距50㎝，把触探杆竖直打入土层中。
3、记录锤击数，钎樾线打入土层30㎝，记录一次锤击数。按地基钎探记录（表式C5-7）执行。
4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。
5、移位：将触探杆搬到下一个孔位，以便继续打钎。
名称
交底部位
工程编号
日期
地基钎探技术交底记录
交底内容：
一、材料要求
砂：一般为中砂。
二、主要机具
机械打钎（轻便触探器，北京地区规定必用）
地基钎探技术交底
地基钎探技术交底技术交底记录（表C2-1）工程名称：分项工程名称：地基与基础工程交底提要：地基钎探施工单位：编号：交底日期：2009年11月10日交底内容：一、施工准备：1.材料要求：使用一般中砂用于充填探孔。
2.主要机具：穿心锤重量10kg，锥头直径40mm，锥角60度，触探杆直径25mm，长度2.1m/根。
麻绳或铅丝、凳子、钢卷尺等。
二、作业条件：1.基土已挖至设计基坑槽底标高，表面平整，轴线及槽宽、长均符合设计图纸要求。
2.探点：梅花型布置，间距1.5m，按触探孔位平面布置图放线，孔位上撒白灰点。
3.在触探杆上用粉笔预先划好长300mm的标识线，300mm为一步。
4.夜间施工，应有足够的照明设施，并要合理地安排钎探顺序，防止错打或漏打。
5.钎探位置见附图。
三、操作工艺：1.根据钎探位置布置图确定孔位并放线，在孔位上撒白灰点，复查有无遗漏或者发错的钎探点位。
2.就位触探：将触探杆锤尖对准孔位，再把穿心锤套在探杆上，扶正探杆，拉起穿心锤，使其自由下落，锤落距为500mm，将触探杆竖直打入土层中。
3.记录锤击数：钎杆每打入土层300mm深记录一次锤击数，超过90次不再捶击。
4.拔探杆：利用探杆底部的起钎器将探杆拔出并用红砖盖孔。
5.移位：将探杆搬到下一孔位，继续触探。
6.整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹要清楚，经相关人员签字后归档。
7.灌砂：打完的探孔，经质量检查人员检查XXX与记录，验收合格后，方可进行灌砂。
灌砂时，每填入300mm左右用钢筋棒捣实一次。
验槽完成后，统一灌砂。
8.冬期施工：基土冬季触探时，每打几孔时掀或盖保温材料一次，不能大面积掀开，以免基土受冻。
四、质量标准：孔位准确，探孔不得遗漏，探孔灌砂应密实，锤击数记录准确。
五、成品保护：钎探完毕后，宜用红砖盖孔做好标记，保护探孔，未经质检员检查，不得将孔堵塞或灌砂。
六、应注意的问题：1.如触探进行不下去时，应请示工地技术负责人，查明原因后，移位继续进行钎探，不得不打，任意填写锤数。
地基钎探技术交底记录
技术交底记录
表C2-1
编号
工程名称
交底日期
年月日
施工单位
分项工程名称
轻型井点降水
交底提要
轻型井点降水的相关材料、机具准备、质量要求及施工工管：38～55mm，壁厚3.0mm无缝钢管或镀锌管，长2.0m左右，一端用厚为4.0mm钢板焊死，在此端1.4m长范围内，在管壁上钻15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔50～60mm用10号铅丝绑扎一道，滤管另一端与井点管进行联结。
二、井点安装
1、安装程序
井点放线定位→安装高位水泵→凿孔安装埋设井点管→布置安装总管→井点管与总管连接→安装抽水设备→试抽与检查→正式投入降水程序。
2、井点管埋设
（1）根据建设单位提供测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm，
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
（2）井点管：38～55mm，壁厚为3.0mm无缝钢管或镀锌管。
（3）连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。
（4）总管：75～102mm钢管，壁厚为4mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。
（5）抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
工程名称
交底日期
年月日
施工单位
分项工程名称
轻型井点降水
交底提要
轻型井点降水的相关材料、机具准备、质量要求及施工工艺。
表C2-1
编号
工程名称
交底日期
年月日
施工单位
分项工程名称
轻型井点降水
交底提要
轻型井点降水的相关材料、机具准备、质量要求及施工工管：38～55mm，壁厚3.0mm无缝钢管或镀锌管，长2.0m左右，一端用厚为4.0mm钢板焊死，在此端1.4m长范围内，在管壁上钻15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔50～60mm用10号铅丝绑扎一道，滤管另一端与井点管进行联结。
二、井点安装
1、安装程序
井点放线定位→安装高位水泵→凿孔安装埋设井点管→布置安装总管→井点管与总管连接→安装抽水设备→试抽与检查→正式投入降水程序。
2、井点管埋设
（1）根据建设单位提供测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm，
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
（2）井点管：38～55mm，壁厚为3.0mm无缝钢管或镀锌管。
（3）连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。
（4）总管：75～102mm钢管，壁厚为4mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。
（5）抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
工程名称
交底日期
年月日
施工单位
分项工程名称
轻型井点降水
交底提要
轻型井点降水的相关材料、机具准备、质量要求及施工工艺。
地基钎探技术交底
灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，
左右，可用钢筋棒捣实一次。
整理记录：按钎孔顺序编号，将锤击数填人统一表格内，字迹清楚，经过专业技术负责人、专业工长、质检员、打钎人员签字后归档。
钎探中若有异常情况，要写在备注栏内。
冬雨期施工：基土受雨后，不得进行钎探。
基土在冬季钎探时每打几孔后及时覆盖保温材料一次，不能大面积掀开，以免基土受冻。
钎探深度必须符合要求，锤击次数记录准确，不得作假。
钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。
钎探完成后，应做好标记，保护好钎孔，未经专业技术负责人、质量检查员、工长复验，不得堵塞或灌砂。
应注意的质量问题。
地基钎探技术交底记录
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
表C2-1工程名称交底日期年月日施工单位分项工程名称地基钎探交底提要地基钎探的相关材料、机具准备、质量要求及施工工艺。
交底内容：1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。
3、记录锤击数。
钎杆每打入土层30cm，记录一次锤击数。
按地基钎探记录（表式C5－7）执行。
钎探孔布置示意图4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。
5、移位：将触探杆搬到下一个孔位，以便继续打钎。
6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。
灌砂时每填入30cm左右，可用钢筋捣实一次。
7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。
8、如工程在冬季施工，每打一孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。
五、质量要求1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。
2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。
六、成品保护钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。
七、应注意的质量问题：1、基土受雨后不得钎探。
2、如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填锤击数。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
名称交底部位
工程编号日期
地基钎探技术交底记录
交底内容：
一、材料要求
砂：一般为中砂。
二、主要机具
机械打钎（轻便触探器，北京地区规定必用）
穿心锤重 10 ㎏，尖锥头，触探器钎杆Ф 25 钢筋，长度 1.5～ 1.8m 。
其他有铅丝，凳子、手推
车、夹具、撬棍（拔钢钎用）、钢卷尺等。
三、作业条件
1、基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计要求。
2、根据设计图纸绘制钎探孔位平面布置图。
3、按钎探孔位现面布置图放线并撒白灰点。
4、杆上预先划好30 ㎝横线。
5、钎探孔的排列方式根据槽宽确定，槽宽大于200 ㎝时采用梅花型排列方式，间距 1.5 米，孔深 2.0 米。
四、操作工艺
（一）工艺流程
确定打钎顺序就位打钎
拔钎盖孔整理记录记录锤击数
检查孔深灌砂
1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下
落，锤距 50 ㎝，把触探杆竖直打入土层中。
3、记录锤击数，钎樾线打入土层30 ㎝，记录一次锤击数。
按地基钎探记录（表式C5-7）
执行。
4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后
用砖盖孔。
5、移位：将触探杆搬到下一个孔位，以便继续打钎。
6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。
灌砂
时每填入 30cm 左右，可用钢筋捣实一次。
7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、
质检员、打钎人员签字后归档。
8、如工程在冬季施工，每打一孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。
名称交底部位
工程编号日期
五、质量要求
1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。
2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。
六、成品保护
钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。
七、应注意的质量问题
1、基土受雨后不得钎探。
2、如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填锤击数。
3、记录和平面布置图的整理，在记录表上用有色铅笔或符号将不同的锤击数孔位分开。
4、在钎孔布置平面图上，注明过硬或过软孔号的位置，以便设计勘察人员分析处理。
八、安全标准
操作人员要专心施工，扶锤人员与扶钎人员要密切配合，以防出现意外事故。
技术负责人：交底人：接交人：。
