船舶尾轴密封装置

KEMEL AX型尾轴空气密封装置工作原理和管理要点上远四部张俊江国强随着港口国对防污染要求越来越严，各大设备生产厂商纷纷投入大量的人力物力对新型设备的研发。

尾轴密封生产商之一的KEMEL(KOBELCO EAGLE MARINE ENGINEERING CO., LTD)公司也研发制造了更加可靠的AX型空气式艉轴密封装置。

由于该装置可靠性高，维修管理方便，许多船东在新造船时都选用了该设备。

本文以某公司新造10000TEU系列船舶的空气式尾轴封为例，对该装置的工作原理和管理要点进行探讨。

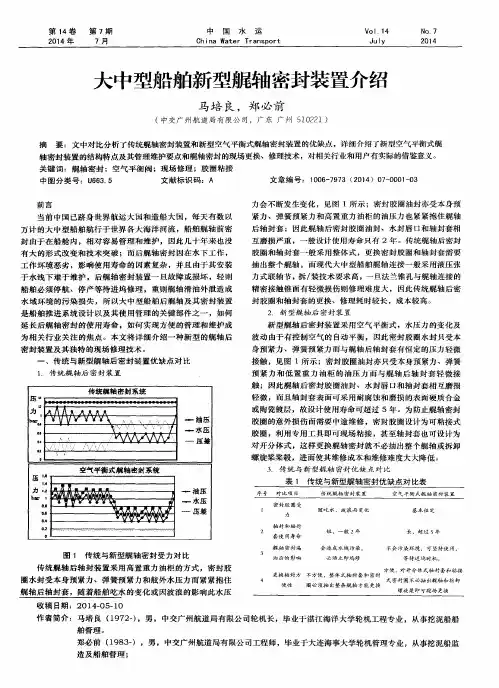

一、空气密封的优点该装置的首部密封结构与以往的CX、DX型密封的结构基本相同，尾部空气式密封装置如下图：尾部密封有4道密封圈，船内的空气源通过管路通到＃2/3环之间的腔室，然后以气泡形式从尾部释放到海水中。

根据物理学经典原理可知，液面下任一点的压强与该点至液面的高度成正比，因此该装置利用从尾部以气泡形式释放的空气压力来检测船舶吃水的变化。

任何船舶吃水的变化能够自动地被空气控制单元跟踪并自动调整输出压力和尾轴管内油压，从而防止海水侵入船内和润滑油流出船外。

该装置的优点为：A、可靠性高1）各道密封环所承受的负荷明显减小，延长了密封环及镀铬衬套的使用寿命；2) 各有两道水封环和油封环，提高了装置的可靠性。

一旦密封环损坏，艉轴管内的润滑油或海水会通过＃2/3环腔室被回收到船内泄放收集柜内，防止油流出船外或海水进入艉轴管内。

与镀铬衬套接触处磨损时，取下该调整环以错开密封环与衬套之间的相对位置，从而减少镀铬衬套的光车次数，延长使用寿命。

B、维修保养简单在设定了空气流量后，系该统根据吃水变化自动调整压力，避免根据吃水的变化通过人工来转换轻重载重力油柜。

C、空气消耗量低供入到＃2/3腔室内的空气流量设定在45-55Nℓ/min，压缩空气消耗少。

D、可提供多种应急措施1）当#3环故障时，只要关闭通往#3/3S腔室的进出口阀，就可使#3S环投入工作。

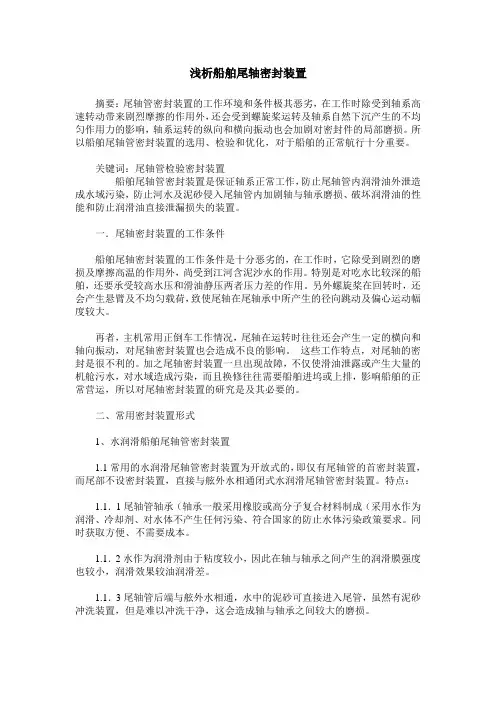

浅析船舶尾轴密封装置摘要：尾轴管密封装置的工作环境和条件极其恶劣，在工作时除受到轴系高速转动带来剧烈摩擦的作用外，还会受到螺旋桨运转及轴系自然下沉产生的不均匀作用力的影响，轴系运转的纵向和横向振动也会加剧对密封件的局部磨损。

所以船舶尾轴管密封装置的选用、检验和优化，对于船舶的正常航行十分重要。

关键词：尾轴管检验密封装置船舶尾轴管密封装置是保证轴系正常工作，防止尾轴管内润滑油外泄造成水域污染，防止河水及泥砂侵入尾轴管内加剧轴与轴承磨损、破坏润滑油的性能和防止润滑油直接泄漏损失的装置。

一．尾轴密封装置的工作条件船舶尾轴密封装置的工作条件是十分恶劣的，在工作时，它除受到剧烈的磨损及摩擦高温的作用外，尚受到江河含泥沙水的作用。

特别是对吃水比较深的船舶，还要承受较高水压和滑油静压两者压力差的作用。

另外螺旋桨在回转时，还会产生悬臂及不均匀载荷，致使尾轴在尾轴承中所产生的径向跳动及偏心运动幅度较大。

再者，主机常用正倒车工作情况，尾轴在运转时往往还会产生一定的横向和轴向振动，对尾轴密封装置也会造成不良的影响。

这些工作特点，对尾轴的密封是很不利的。

加之尾轴密封装置一旦出现故障，不仅使滑油泄露或产生大量的机舱污水，对水域造成污染，而且换修往往需要船舶进坞或上排，影响船舶的正常营运，所以对尾轴密封装置的研究是及其必要的。

二、常用密封装置形式1、水润滑船舶尾轴管密封装置1.1常用的水润滑尾轴管密封装置为开放式的，即仅有尾轴管的首密封装置，而尾部不设密封装置，直接与舷外水相通闭式水润滑尾轴管密封装置。

特点：1.1．1尾轴管轴承（轴承一般采用橡胶或高分子复合材料制成（采用水作为润滑、冷却剂、对水体不产生任何污染、符合国家的防止水体污染政策要求。

同时获取方便、不需要成本。

1.1．2水作为润滑剂由于粘度较小，因此在轴与轴承之间产生的润滑膜强度也较小，润滑效果较油润滑差。

1.1．3尾轴管后端与舷外水相通，水中的泥砂可直接进入尾管，虽然有泥砂冲洗装置，但是难以冲洗干净，这会造成轴与轴承之间较大的磨损。

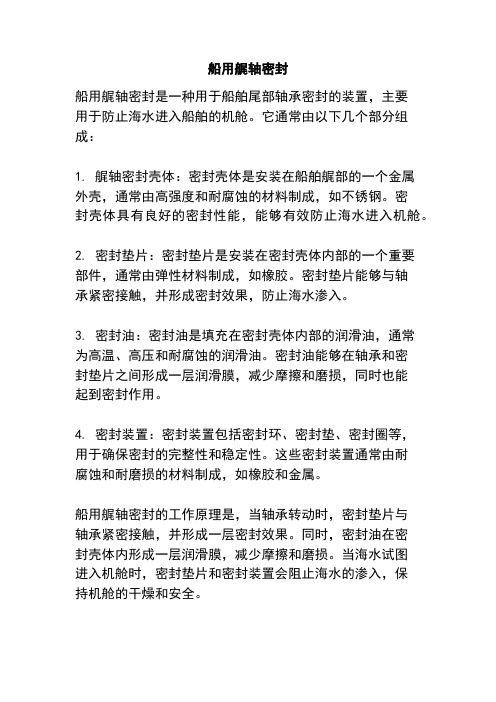

船用艉轴密封
船用艉轴密封是一种用于船舶尾部轴承密封的装置，主要
用于防止海水进入船舶的机舱。

它通常由以下几个部分组成：
1. 艉轴密封壳体：密封壳体是安装在船舶艉部的一个金属
外壳，通常由高强度和耐腐蚀的材料制成，如不锈钢。

密
封壳体具有良好的密封性能，能够有效防止海水进入机舱。

2. 密封垫片：密封垫片是安装在密封壳体内部的一个重要
部件，通常由弹性材料制成，如橡胶。

密封垫片能够与轴
承紧密接触，并形成密封效果，防止海水渗入。

3. 密封油：密封油是填充在密封壳体内部的润滑油，通常
为高温、高压和耐腐蚀的润滑油。

密封油能够在轴承和密
封垫片之间形成一层润滑膜，减少摩擦和磨损，同时也能
起到密封作用。

4. 密封装置：密封装置包括密封环、密封垫、密封圈等，
用于确保密封的完整性和稳定性。

这些密封装置通常由耐
腐蚀和耐磨损的材料制成，如橡胶和金属。

船用艉轴密封的工作原理是，当轴承转动时，密封垫片与
轴承紧密接触，并形成一层密封效果。

同时，密封油在密
封壳体内形成一层润滑膜，减少摩擦和磨损。

当海水试图
进入机舱时，密封垫片和密封装置会阻止海水的渗入，保
持机舱的干燥和安全。

船用艉轴密封在船舶的设计和制造中起到了至关重要的作用，它能够有效保护船舶的机舱免受海水的侵蚀，提高船舶的安全性和可靠性。

同时，船用艉轴密封还能减少轴承的磨损和故障，延长轴承的使用寿命，降低维修和更换的成本。

尾轴密封装置
尾轴密封装置的种类
1.常见胶圈J型密封型式（使用船舶
和胶圈品牌最多）
2.端面密封型式（使用船舶和胶圈品
牌较多）
3.首部填料函（盘根）密封型式（使
用船舶较少）
4.橡皮环密封型式（使用船舶较少）
5.金属环密封型式（使用船舶较少）
常见胶圈J型密封型式
常见品牌：
1.德国产SIMPLE COMPACT
2.日本产KOBELCO
3.荷兰产LIPS
4.英国产AEGIR
5.日本产DOVER
6.日本产JMT
7.日本产WARSLIA
8.少数船舶的骨架油封
端面密封型式
常见品牌：
1.Cedervall shafting seals
2.Deep Sea seals
3.EVK--KEMEL (KOBELCO EAGLE)
4.EVA--EAGLE
5.EJ seal
6.SM型
一：SIMPLE COMPACT（总图）
白钢套外径允许的光车量
后密封装置-调整垫片
▪
▪“滨海517”轮尾轴端面密封▪（SM型）
“滨海517”轮尾轴端面密封（SM型）
尾轴轴承与尾轴轴封正常的图片
“比达拉”轮尾轴轴承与轴封
损坏的图片
▪
▪谢谢！▪。

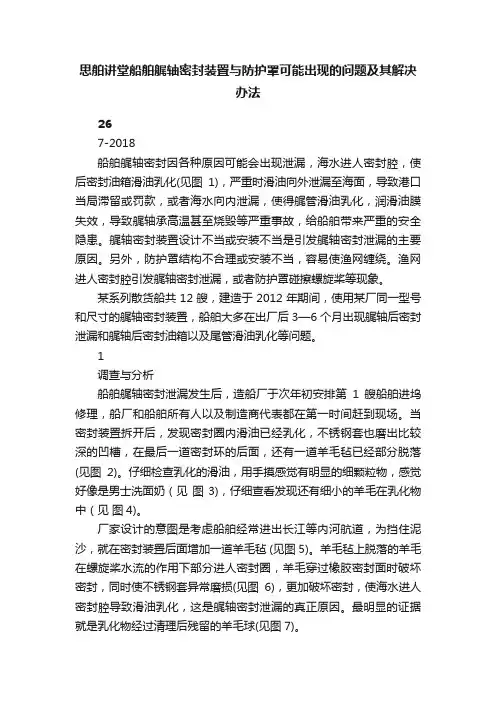

思舶讲堂船舶艉轴密封装置与防护罩可能出现的问题及其解决办法267-2018船舶艉轴密封因各种原因可能会出现泄漏，海水进人密封腔，使后密封油箱滑油乳化(见图1)，严重时滑油向外泄漏至海面，导致港口当局滞留或罚款，或者海水向内泄漏，使得艉管滑油乳化，润滑油膜失效，导致艉轴承高温甚至烧毁等严重事故，给船舶带来严重的安全隐患。

艉轴密封装置设计不当或安装不当是引发艉轴密封泄漏的主要原因。

另外，防护罩结构不合理或安装不当，容易使渔网缠绕。

渔网进人密封腔引发艉轴密封泄漏，或者防护罩碰擦螺旋桨等现象。

某系列散货船共12艘，建造于2012年期间，使用某厂同一型号和尺寸的艉轴密封装置，船舶大多在出厂后3—6个月出现艉轴后密封泄漏和艉轴后密封油箱以及尾管滑油乳化等问题。

1调查与分析船舶艉轴密封泄漏发生后，造船厂于次年初安排第1艘船舶进坞修理，船厂和船舶所有人以及制造商代表都在第一时间赶到现场。

当密封装置拆开后，发现密封圈内滑油已经乳化，不锈钢套也磨出比较深的凹槽，在最后一道密封环的后面，还有一道羊毛毡已经部分脱落(见图2)。

仔细检查乳化的滑油，用手摸感觉有明显的细颗粒物，感觉好像是男士洗面奶（见图3)，仔细查看发现还有细小的羊毛在乳化物中（见图4)。

厂家设计的意图是考虑船舶经常进出长江等内河航道，为挡住泥沙，就在密封装置后面增加一道羊毛毡 (见图5)。

羊毛毡上脱落的羊毛在螺旋桨水流的作用下部分进人密封圈，羊毛穿过橡胶密封面时破坏密封，同时使不锈钢套异常磨损(见图6)，更加破坏密封，使海水进人密封腔导致滑油乳化，这是艉轴密封泄漏的真正原因。

最明显的证据就是乳化物经过清理后残留的羊毛球(见图7)。

需要说明的是，羊毛毡看起来柔软，其实是具有相当硬度的物体，如轴系的机加工最后就是用羊毛毡抛光。

2对策和改进羊毛毡通过高温挤压成型，经海水浸泡后的羊毛在不镑钢套旋转摩擦作用下会脱落，而橡胶或者高分子材料则不易脱落，因此选用橡胶替换羊毛毡，或者干脆去除这一道多余的密封圈。

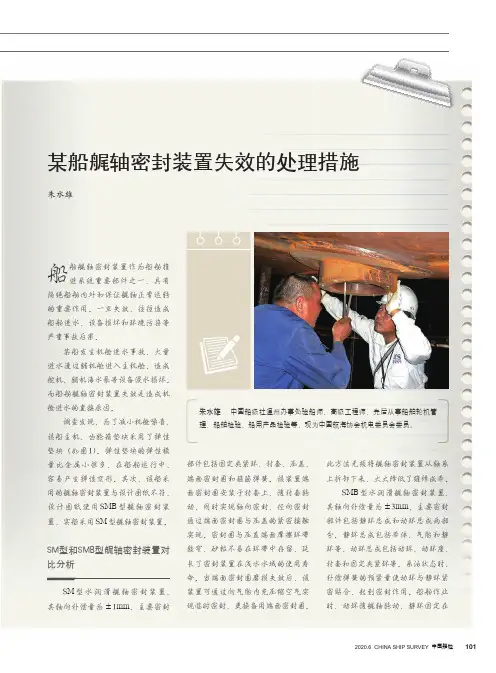

2020.6 CHINA SHIP SURVEY 中国船检101某船艉轴密封装置失效的处理措施部件包括固定夹紧环、衬套、压盖、端面密封圈和箍筋弹簧。

该装置端面密封圈安装于衬套上，随衬套转动，同时实现轴向密封，径向密封通过端面密封圈与压盖的紧密接触实现。

密封圈与压盖端面摩擦环带较窄，砂粒不易在环带中存留，延长了密封装置在浅水水域的使用寿命。

当端面密封圈磨损失效后，该装置可通过向气胎内充压缩空气实现临时密封，更换备用端面密封圈。

船舶艉轴密封装置作为船舶推进系统重要部件之一，具有隔绝船舶内外和保证艉轴正常运转的重要作用。

一旦失效，往往造成船舶进水、设备损坏和环境污染等严重事故后果。

某船发生机舱进水事故，大量进水漫过辅机舱进入主机舱，造成舵机、辅机海水泵等设备浸水损坏。

而船舶艉轴密封装置失效是造成机舱进水的直接原因。

调查发现，为了减小机舱噪音，该船主机、齿轮箱垫块采用了弹性垫块（如图1）。

弹性垫块的弹性模量比金属小很多，在船舶运行中，容易产生弹性变形。

其次，该船采用的艉轴密封装置与设计图纸不符，设计图纸使用SMB 型艉轴密封装置，实船采用SM 型艉轴密封装置。

SM型和SMB型艉轴密封装置对比分析SM 型水润滑艉轴密封装置，其轴向补偿量为±1mm ，主要密封此方法无须将艉轴密封装置从轴系上拆卸下来，大大降低了维修成本。

SMB 型水润滑艉轴密封装置，其轴向补偿量为±3mm ，主要密封部件包括静环总成和动环总成两部分。

静环总成包括本体、气胎和静环等，动环总成包括动环、动环座、衬套和固定夹紧环等。

系泊状态时，补偿弹簧的预紧量使动环与静环紧密贴合，起到密封作用。

船舶作业时，动环随艉轴转动，静环固定在朱水雄朱水雄 中国船级社温州办事处验船师、高级工程师，先后从事船舶轮机管理、船舶检验、船用产品检验等，现为中国航海协会机电委员会委员。

中国船检 CHINA SHIP SURVEY 2020.6102一线手记 Site Notes艉轴管上静止不动，动环与静环间相互摩擦，形成润滑水膜，实现密封作用。

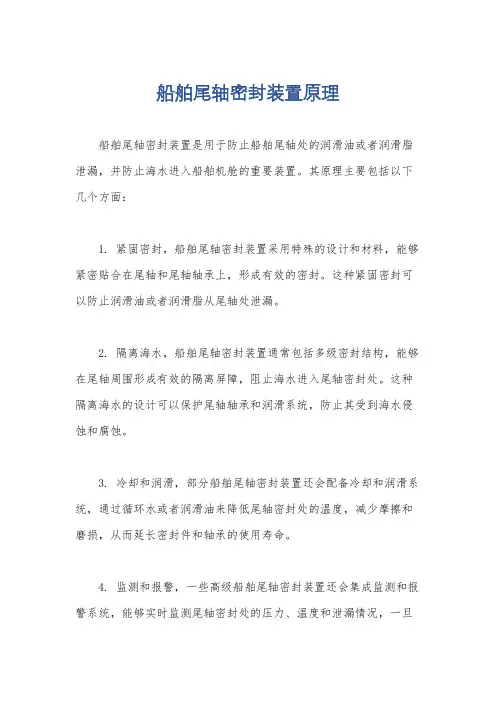

船舶尾轴密封装置原理
船舶尾轴密封装置是用于防止船舶尾轴处的润滑油或者润滑脂泄漏，并防止海水进入船舶机舱的重要装置。

其原理主要包括以下几个方面：
1. 紧固密封，船舶尾轴密封装置采用特殊的设计和材料，能够紧密贴合在尾轴和尾轴轴承上，形成有效的密封。

这种紧固密封可以防止润滑油或者润滑脂从尾轴处泄漏。

2. 隔离海水，船舶尾轴密封装置通常包括多级密封结构，能够在尾轴周围形成有效的隔离屏障，阻止海水进入尾轴密封处。

这种隔离海水的设计可以保护尾轴轴承和润滑系统，防止其受到海水侵蚀和腐蚀。

3. 冷却和润滑，部分船舶尾轴密封装置还会配备冷却和润滑系统，通过循环水或者润滑油来降低尾轴密封处的温度，减少摩擦和磨损，从而延长密封件和轴承的使用寿命。

4. 监测和报警，一些高级船舶尾轴密封装置还会集成监测和报警系统，能够实时监测尾轴密封处的压力、温度和泄漏情况，一旦
发现异常，即可及时报警，提醒船员进行检修和维护。

总的来说，船舶尾轴密封装置通过紧固密封、隔离海水、冷却润滑和监测报警等原理，保障船舶尾轴处的密封性能和安全运行，是船舶动力系统中不可或缺的重要部件。

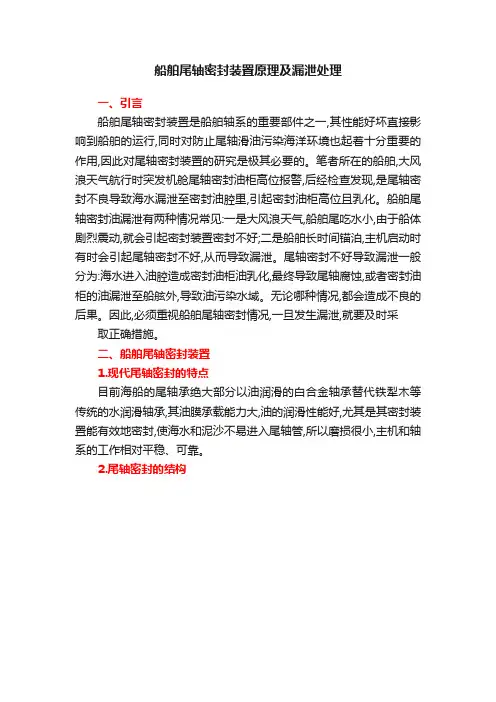

船舶尾轴密封装置原理及漏泄处理一、引言船舶尾轴密封装置是船舶轴系的重要部件之一,其性能好坏直接影响到船舶的运行,同时对防止尾轴滑油污染海洋环境也起着十分重要的作用,因此对尾轴密封装置的研究是极其必要的。

笔者所在的船舶,大风浪天气航行时突发机舱尾轴密封油柜高位报警,后经检查发现,是尾轴密封不良导致海水漏泄至密封油腔里,引起密封油柜高位且乳化。

船舶尾轴密封油漏泄有两种情况常见:一是大风浪天气,船舶尾吃水小,由于船体剧烈震动,就会引起密封装置密封不好;二是船舶长时间锚泊,主机启动时有时会引起尾轴密封不好,从而导致漏泄。

尾轴密封不好导致漏泄一般分为:海水进入油腔造成密封油柜油乳化,最终导致尾轴腐蚀,或者密封油柜的油漏泄至船舷外,导致油污染水域。

无论哪种情况,都会造成不良的后果。

因此,必须重视船舶尾轴密封情况,一旦发生漏泄,就要及时采取正确措施。

二、船舶尾轴密封装置1.现代尾轴密封的特点目前海船的尾轴承绝大部分以油润滑的白合金轴承替代铁犁木等传统的水润滑轴承,其油膜承载能力大,油的润滑性能好,尤其是其密封装置能有效地密封,使海水和泥沙不易进入尾轴管,所以磨损很小,主机和轴系的工作相对平稳、可靠。

2.尾轴密封的结构尾轴密封装置分前密封装置(SC2Z)和后密封装置(SC2B)。

前密封装置位于机舱一端,其作用是防止尾轴管内的润滑油泄漏到机舱;后密封装置位于螺旋桨一端,其作用是既防止尾轴管内滑油泄漏到舷外污染海面,又防止海水进入尾轴管内乳化润滑油。

后密封装置一般有三道密封环(1号、2号和3号),后面两道密封环(1号、2号)的作用是防止海水进入尾轴管内,第三道密封环(3号) 的作用是防止尾轴管内滑油泄漏(见图1)。

前密封装置的结构与后密封装置的结构基本相同,不同的是前密封装置只有两道密封环(V1、V2)(见图2)。

密封环是由丁晴橡胶图2前密封装置的两道密封环(NBR)或氟橡胶(VITON)制成的,可根据不同的使用条件选择使用。
