浅析船舶尾轴密封装置摘要：尾轴管密封装置的工作环境和条件极其恶劣，在工作时除受到轴系高速转动带来剧烈摩擦的作用外，还会受到螺旋桨运转及轴系自然下沉产生的不均匀作用力的影响，轴系运转的纵向和横向振动也会加剧对密封件的局部磨损。

所以船舶尾轴管密封装置的选用、检验和优化，对于船舶的正常航行十分重要。

关键词：尾轴管检验密封装置船舶尾轴管密封装置是保证轴系正常工作，防止尾轴管内润滑油外泄造成水域污染，防止河水及泥砂侵入尾轴管内加剧轴与轴承磨损、破坏润滑油的性能和防止润滑油直接泄漏损失的装置。

一．尾轴密封装置的工作条件船舶尾轴密封装置的工作条件是十分恶劣的，在工作时，它除受到剧烈的磨损及摩擦高温的作用外，尚受到江河含泥沙水的作用。

特别是对吃水比较深的船舶，还要承受较高水压和滑油静压两者压力差的作用。

另外螺旋桨在回转时，还会产生悬臂及不均匀载荷，致使尾轴在尾轴承中所产生的径向跳动及偏心运动幅度较大。

再者，主机常用正倒车工作情况，尾轴在运转时往往还会产生一定的横向和轴向振动，对尾轴密封装置也会造成不良的影响。

这些工作特点，对尾轴的密封是很不利的。

加之尾轴密封装置一旦出现故障，不仅使滑油泄露或产生大量的机舱污水，对水域造成污染，而且换修往往需要船舶进坞或上排，影响船舶的正常营运，所以对尾轴密封装置的研究是及其必要的。

二、常用密封装置形式1、水润滑船舶尾轴管密封装置1.1常用的水润滑尾轴管密封装置为开放式的，即仅有尾轴管的首密封装置，而尾部不设密封装置，直接与舷外水相通闭式水润滑尾轴管密封装置。

特点：1.1．1尾轴管轴承（轴承一般采用橡胶或高分子复合材料制成（采用水作为润滑、冷却剂、对水体不产生任何污染、符合国家的防止水体污染政策要求。

同时获取方便、不需要成本。

1.1．2水作为润滑剂由于粘度较小，因此在轴与轴承之间产生的润滑膜强度也较小，润滑效果较油润滑差。

1.1．3尾轴管后端与舷外水相通，水中的泥砂可直接进入尾管，虽然有泥砂冲洗装置，但是难以冲洗干净，这会造成轴与轴承之间较大的磨损。

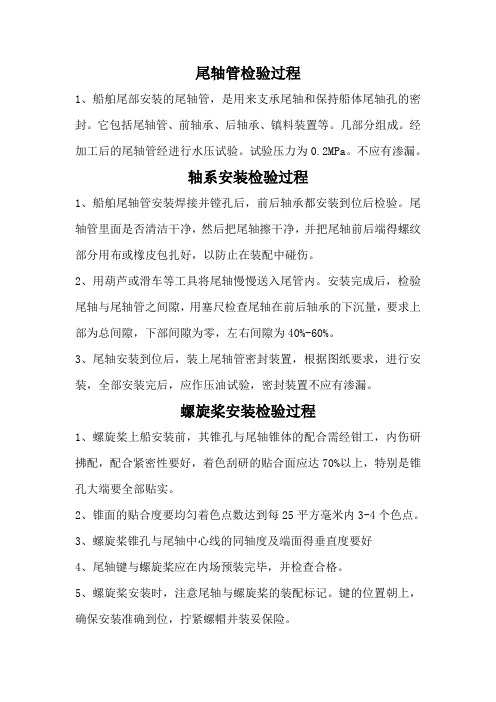

尾轴管检验过程1、船舶尾部安装的尾轴管，是用来支承尾轴和保持船体尾轴孔的密封。

它包括尾轴管、前轴承、后轴承、镇料装置等。

几部分组成。

经加工后的尾轴管经进行水压试验。

试验压力为0.2MPa。

不应有渗漏。

轴系安装检验过程1、船舶尾轴管安装焊接并镗孔后，前后轴承都安装到位后检验。

尾轴管里面是否清洁干净，然后把尾轴擦干净，并把尾轴前后端得螺纹部分用布或橡皮包扎好，以防止在装配中碰伤。

2、用葫芦或滑车等工具将尾轴慢慢送入尾管内。

安装完成后，检验尾轴与尾轴管之间隙，用塞尺检查尾轴在前后轴承的下沉量，要求上部为总间隙，下部间隙为零，左右间隙为40%-60%。

3、尾轴安装到位后，装上尾轴管密封装置，根据图纸要求，进行安装，全部安装完后，应作压油试验，密封装置不应有渗漏。

螺旋桨安装检验过程1、螺旋桨上船安装前，其锥孔与尾轴锥体的配合需经钳工，内伤研拂配，配合紧密性要好，着色刮研的贴合面应达70%以上，特别是锥孔大端要全部贴实。

2、锥面的贴合度要均匀着色点数达到每25平方毫米内3-4个色点。

3、螺旋桨锥孔与尾轴中心线的同轴度及端面得垂直度要好4、尾轴键与螺旋桨应在内场预装完毕，并检查合格。

5、螺旋桨安装时，注意尾轴与螺旋桨的装配标记。

键的位置朝上，确保安装准确到位，拧紧螺帽并装妥保险。

6、导流帽与螺旋桨安装纸板垫片，导流帽内部要注入润滑脂。

主机、齿轮箱、安装检验过程1、主机、齿轮箱的基座面板用水平板拖拂后，每25x25mm接触点大于3点且分布均匀，面板处向外倾1:1002、当尾轴法兰安装完成，并保险后，用平轴法校中轴系，从后到前进行对中，可用塞尺、直尺，检查法兰外圆间隙。

用塞尺检查法兰平面，调整齿轮箱使外圆平面都在规范以内。

3、也可用百分表测量对中，将两组百分表连架子分别装在被测法兰上调整，齿轮箱、主机使外圆、平面都在规范以内。

4、齿轮箱主机，活动垫块固定垫块各接触面得配合要求0.05mm。

塞尺一般不能插入，局部允许插入10mm深度，各贴合面，用色油检查，接触面应在75%以上，每25x25mm接触点不少于3点分布均匀、垫块倾斜度为1:1005、检查主机与齿轮箱法兰连接前，主机曲轴臂距差。

毕业论文题目：浅谈船舶尾轴管焊接时出现的问题和解决措施分院：专业：船舶工程技术姓名：指导教师：二〇一一年五月一日浅谈尾轴管焊接时出现的问题与解决措施摘要现代船舶的推进方式多种多样，但是用的最多，也最常见的就要属螺旋桨推进了。

螺旋桨的动力是由主机通过轴系传递给它的，现代船舶的推进几乎都要有良好的轴系来配合完成，而良好的轴系需要人工精确的安装，可是安装过程中难免遇到各种各样的问题。

在这篇论文中，我谈一下自己在实践过程中对其中一条船的轴系安装尾轴管焊接时遇到的一些常见的问题和解决措施。

关键词：轴系；安装；尾轴管焊接；问题；解决措施Discussed shallowly the ships screw shaft tube welding meets when appears question and solution measureAbstractThe abstract modern ships' advancement way are many and varied, but commonly used must be the propeller advances. Propeller's power is transmits by the main engine through the shafting for it, the modern ships' advancement nearly must have the good shafting to coordinate to complete, but the good shafting needs the manual precise installment, but in the installation process to meet various questions unavoidably. In this paper, I discussed shallowly in practice process to a ship's shafting installs time meets some common questions and solution.Key Words: Shafting; Installment;tube weld; Question; Solution目录1 概述.................................. 错误！未定义书签。

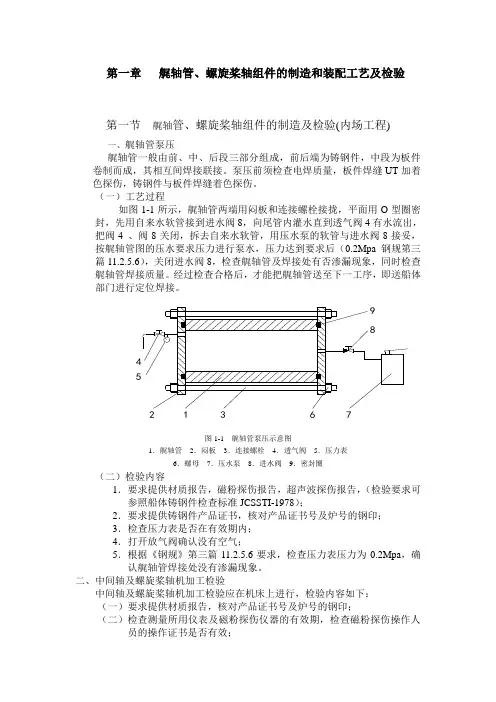

第一章艉轴管、螺旋桨轴组件的制造和装配工艺及检验第一节艉轴管、螺旋桨轴组件的制造及检验(内场工程)一、艉轴管泵压艉轴管一般由前、中、后段三部分组成，前后端为铸钢件，中段为板件卷制而成，其相互间焊接联接。

泵压前须检查电焊质量，板件焊缝UT加着色探伤，铸钢件与板件焊缝着色探伤。

（一）工艺过程如图1-1所示，艉轴管两端用闷板和连接螺栓接拢，平面用O型圈密封，先用自来水软管接到进水阀8，向尾管内灌水直到透气阀4有水流出，把阀4 、阀8关闭，拆去自来水软管，用压水泵的软管与进水阀8接妥，按艉轴管图的压水要求压力进行泵水，压力达到要求后（0.2Mpa钢规第三篇11.2.5.6），关闭进水阀8，检查艉轴管及焊接处有否渗漏现象，同时检查艉轴管焊接质量。

经过检查合格后，才能把艉轴管送至下一工序，即送船体图1-1 艉轴管泵压示意图1．艉轴管2．闷板3．连接螺栓4．透气阀5．压力表6．螺母7．压水泵8．进水阀9．密封圈（二）检验内容1．要求提供材质报告，磁粉探伤报告，超声波探伤报告，（检验要求可参照船体铸钢件检查标准JCSSTI-1978）；2．要求提供铸钢件产品证书，核对产品证书号及炉号的钢印；3．检查压力表是否在有效期内；4．打开放气阀确认没有空气；5．根据《钢规》第三篇11.2.5.6要求，检查压力表压力为0.2Mpa，确认艉轴管焊接处没有渗漏现象。

二、中间轴及螺旋桨轴机加工检验中间轴及螺旋桨轴机加工检验应在机床上进行，检验内容如下：（一）要求提供材质报告，核对产品证书号及炉号的钢印；（二）检查测量所用仪表及磁粉探伤仪器的有效期，检查磁粉探伤操作人员的操作证书是否有效；（三）轴表面磁粉探伤检查，检查区域为：1．螺旋桨轴锥度处；2．法兰圆角处；3．圆弧过渡处；4．轴承处；（四）机加工尺寸及精度检验1．按图检验长度及外圆尺寸，轴外圆尺寸用外径千分尺测量垂直与水平方向两个位置的尺寸，测量表面粗糙度（用粗糙度仪或样板），用百分表测量径向及轴向跳动是否符合图纸要求（轴在机床上旋转，百分表放在要测量的位置，百分表波动的范围即为跳动值）。

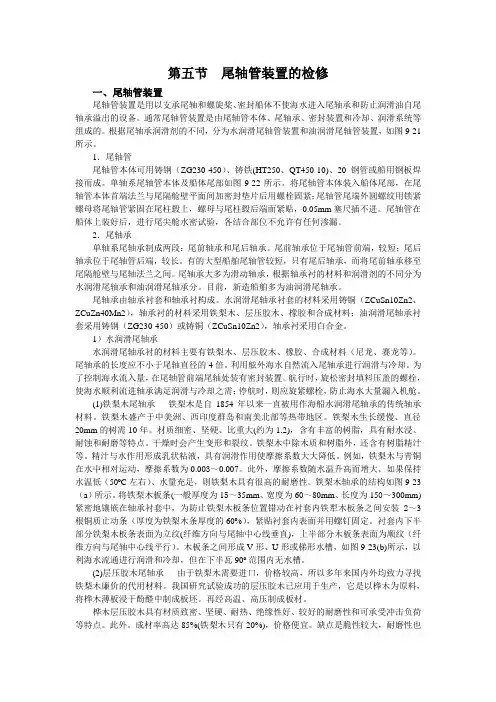

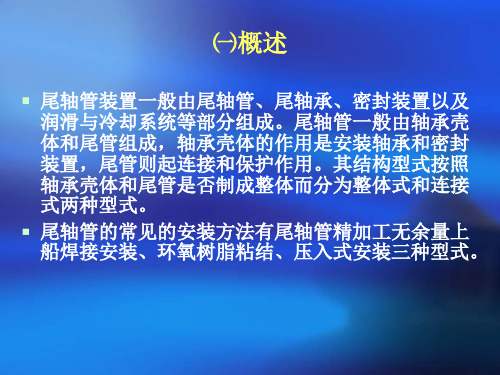

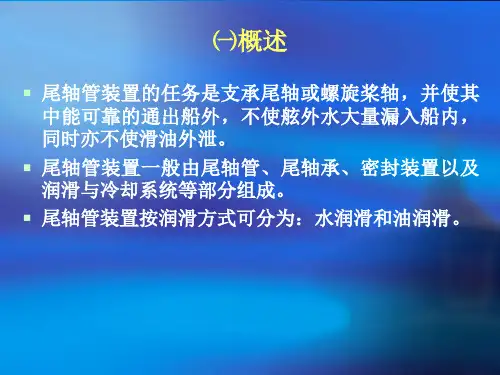

第五节尾轴管装置的检修一、尾轴管装置尾轴管装置是用以支承尾轴和螺旋桨、密封船体不使海水进入尾轴承和防止润滑油自尾轴承溢出的设备。

通常尾轴管装置是由尾轴管本体、尾轴承、密封装置和冷却、润滑系统等组成的。

根据尾轴承润滑剂的不同，分为水润滑尾轴管装置和油润滑尾轴管装置，如图9-21所示。

1．尾轴管尾轴管本体可用铸钢（ZG230-450）、铸铁(HT250、QT450-10)、20钢管或船用钢板焊接而成。

单轴系尾轴管本体及船体尾部如图9-22所示。

将尾轴管本体装入船体尾部，在尾轴管本体首端法兰与尾隔舱壁平面间加密封垫片后用螺栓固紧；尾轴管尾端外圆螺纹用锁紧螺母将尾轴管紧固在尾柱毂上，螺母与尾柱毂后端面紧贴，0.05mm塞尺插不进。

尾轴管在船体上装好后，进行尾尖舱水密试验，各结合部位不允许有任何渗漏。

2．尾轴承单轴系尾轴承制成两段：尾前轴承和尾后轴承。

尾前轴承位于尾轴管前端，较短；尾后轴承位于尾轴管后端，较长。

有的大型船舶尾轴管较短，只有尾后轴承，而将尾前轴承移至尾隔舱壁与尾轴法兰之间。

尾轴承大多为滑动轴承，根据轴承衬的材料和润滑剂的不同分为水润滑尾轴承和油润滑尾轴承分。

目前，新造船舶多为油润滑尾轴承。

尾轴承由轴承衬套和轴承衬构成。

水润滑尾轴承衬套的材料采用铸铜（ZCuSn10Zn2、ZCuZn40Mn2），轴承衬的材料采用铁梨木、层压胶木、橡胶和合成材料；油润滑尾轴承衬套采用铸钢（ZG230-450）或铸铜（ZCuSn10Zn2），轴承衬采用白合金。

1）水润滑尾轴承水润滑尾轴承衬的材料主要有铁梨木、层压胶木、橡胶、合成材料（尼龙、赛龙等）。

尾轴承的长度应不小于尾轴直径的4倍。

利用舷外海水自然流入尾轴承进行润滑与冷却。

为了控制海水流入量，在尾轴管前端尾轴处装有密封装置。

航行时，旋松密封填料压盖的螺栓，使海水顺利流进轴承满足润滑与冷却之需；停航时，则应旋紧螺栓，防止海水大量漏入机舱。

(1)铁梨木尾轴承铁梨木是自1854年以来一直被用作海船水润滑尾轴承的传统轴承材料。
