深水半潜式钻井平台的设计和建造研究

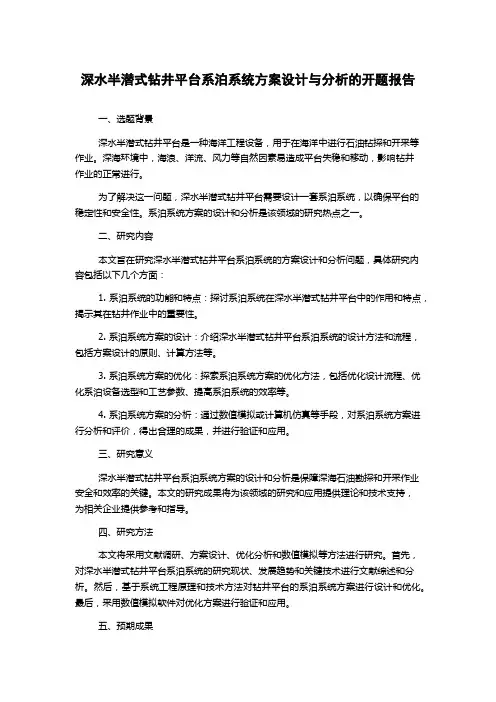

深水半潜式钻井平台系泊系统方案设计与分析的开题报告一、选题背景深水半潜式钻井平台是一种海洋工程设备，用于在海洋中进行石油钻探和开采等作业。

深海环境中，海浪、洋流、风力等自然因素易造成平台失稳和移动，影响钻井作业的正常进行。

为了解决这一问题，深水半潜式钻井平台需要设计一套系泊系统，以确保平台的稳定性和安全性。

系泊系统方案的设计和分析是该领域的研究热点之一。

二、研究内容本文旨在研究深水半潜式钻井平台系泊系统的方案设计和分析问题，具体研究内容包括以下几个方面：1. 系泊系统的功能和特点：探讨系泊系统在深水半潜式钻井平台中的作用和特点，揭示其在钻井作业中的重要性。

2. 系泊系统方案的设计：介绍深水半潜式钻井平台系泊系统的设计方法和流程，包括方案设计的原则、计算方法等。

3. 系泊系统方案的优化：探索系泊系统方案的优化方法，包括优化设计流程、优化系泊设备选型和工艺参数、提高系泊系统的效率等。

4. 系泊系统方案的分析：通过数值模拟或计算机仿真等手段，对系泊系统方案进行分析和评价，得出合理的成果，并进行验证和应用。

三、研究意义深水半潜式钻井平台系泊系统方案的设计和分析是保障深海石油勘探和开采作业安全和效率的关键。

本文的研究成果将为该领域的研究和应用提供理论和技术支持，为相关企业提供参考和指导。

四、研究方法本文将采用文献调研、方案设计、优化分析和数值模拟等方法进行研究。

首先，对深水半潜式钻井平台系泊系统的研究现状、发展趋势和关键技术进行文献综述和分析。

然后，基于系统工程原理和技术方法对钻井平台的系泊系统方案进行设计和优化。

最后，采用数值模拟软件对优化方案进行验证和应用。

五、预期成果本文的预期成果包括以下几个方面：1. 深入探讨深水半潜式钻井平台系泊系统的功能和特点，为深海石油勘探和开采提供理论基础。

2. 提出一套系泊系统方案设计和分析方法，包括设计原则、计算方法、优化策略等，为相关企业提供技术支持。

3. 通过数值模拟或计算机仿真，验证和应用系泊系统优化方案，为现场施工提供指导和保障。

深海半潜式钻井平台钻井系统选型探讨摘要：半潜式钻井辅助平台，由浮箱、立柱和甲板箱组成。

海上移动式钻井平台稳性规范要求不同于普通船舶，因其长宽比较小，需要计算横向、纵向稳性，故通过采用固定转轴法和自由扭曲法计算半潜式钻井辅助平台的稳性。

同时，通过建立稳性模型和风力模型，考虑来自任何方向作用于平台的风力，计算各种复杂的工况。

关键词：深海半潜式；钻井平台；钻井系统；选型引言在造船技术高速发展的时代，只有与时俱进地学习使用先进的设计工具，才能高效率完成超负荷的设计工作，降低劳动强度、提高设计精度、提高设计水平。

通过学习使用napa软件建模计算，研究海工平台稳性规范要求和装载工况，也是船厂转型升级，提升核心竞争力，承接高附加值船舶订单的重大举措。

1.钻井系统设计流程以超深水钻井作业需求为目标，进行钻井系统中钻井模块、循环系统、固控系统等的关键参数匹配计算，完成钻井系统的配置选型，建立模块化动力系统、循环系统、固控系统等的性能和结构参数配置数据库。

结合超深水钻井隔水管在各工况下的力学行为分析，为钻井系统设备的选型、设计和操作提供理论依据。

以功能区模块规划、作业成本规划和降低平台质心等为优化策略，进行钻井系统的设备布置计算，完成钻井系统的布局设计。

开展钻井系统与钻井平台的接口体系分析研究，综合分析钻井系统与钻井平台或钻井船之间的人机接口、机电动力接口、智能接口、气液接口等，进行钻井系统电力模块、液压模块等的匹配分析和控制信道需求设计。

确定不同作业工况下各设备匹配时的电力、液压及控制信号等需求量，进行钻井系统输入接口与钻井平台输出接口的关联性分析，研究相互间的接口关系。

开展钻井系统输入接口与钻井平台输出接口的功能设计，包括动力接口、人机接口、气液接口等，研究通信接口协议与标准。

2设计、生产难点及关键技术2.1总体建造方案制定深水半潜式钻井平台的建造方案时，首先要进行结构的分段/总段划分。

分段划分图是平台建造的指导性文件，分段划分的有效合理直接影响到平台建造周期。

探讨深水半潜式钻井平台系统技术随着全球经济的不断发展，人们对油气能源的需求量越来越大，陆地油气资源储量越来越少，因此人们加大了对海洋油气资源的开发和利用。

随着海洋石油开发技术的不断提高，人们开发海洋石油开始从近海浅水开发向远海深水开发的方向发展，为了有效开发深水石油，人们研制出了之中适合深水石油开发的技术，即深水半潜式钻井平台系统。

本文针对深水半潜式钻井平台系统的设计和使用方法进行分析，希望通过本文的分析能够进一步提高深水石油开发效率，满足人们对石油资源的需求。

标签：深水半潜式;钻井平台;系统技术随着海洋石油开发事业的不断发展，深海石油开发技术也在不断提高，尤其是对深水半潜式钻井平台系统的应用，不仅提高了深海石油开发效率，同时也使海洋深水石油开发事业得到了进一步的发展。

本文针对深水半潜式钻井平台系统的设计流程、特点以及系统配置进行分析，希望通过本文的分析能够进一步提高深水半潜式钻井平台系统的使用效率，保证深水石油开发工作的顺利开展。

一、深水半潜式钻井平台系统的设计在设计深水半潜式钻井平台时，应该将钻井模块设置在整个钻井平台的中心位置。

对于平台上的钻机，例如双井架钻机，可以将其放在双井架的中心位置，或者是以主转盘的中心位置为中心，将钻井放置在中央。

深水石油钻井作业中需要用到大量的水下工具，对水下工具进行下放和回收，因此可以月池设置在钻井平台的中部地区，方便钻井工作人员进行水下器具的使用。

除此之外，深水钻井作业还会用到泥浆泵、泥浆池以及防喷器等设备，这些设备应该统一放置到钻井平台上的船体内的专门用来放置设备的舱室内，方便对设备的储存和维护。

深水半潜式钻井平台上的钻井设备主要集中在平台上的上层和下层甲板区域，或者是钻台上的月池区域。

对于钻井平台管子堆场的长层甲板区域，可以放置各种各样的吊车设备，例如隔水管吊车、防喷器吊车，也可以将排管机和固控设备房安置在这个地方。

在钻井的钻台区域可以布置有钻台、仪表房、转盘以及泥浆防喷盒等设备。

海洋工程中的深水钻井平台设计近年来，随着海洋资源开发的不断推进，深水钻井平台设计成为海洋工程领域的重要课题。

深水钻井平台是一种支持海底钻井操作的设备，其设计需要考虑到海洋环境的复杂性，如海浪、海风、海流等因素。

本文将从平台结构、稳定性和安全性等方面探讨深水钻井平台设计的关键问题。

首先，深水钻井平台的结构设计是至关重要的。

平台应具备足够的承载力和稳定性，以保证钻井过程的顺利进行。

通常，深水钻井平台采用框架结构，其主要由支柱、横梁和甲板等部分组成。

支柱的设计要考虑到海底的地质条件，采用合适的长度和材料以确保足够的强度。

同时，横梁的设置应具备良好的刚度和稳定性，以承受来自海浪和风力的冲击。

此外，平台的甲板也需要满足钻井设备的安装和操作需求。

其次，稳定性是深水钻井平台设计中的重要问题。

由于深水环境的不稳定性，平台需要通过一系列的稳定措施来保持其稳定性。

一种常用的稳定措施是通过设立定位系统来固定平台的位置。

该系统通常由多个锚链和浮标组成，通过调整锚链的长度和位置以实现平台的稳定。

此外，在平台的设计中还可以采用球ast系统和船体构造来提高其稳定性。

球ast系统是通过向平台底部注入水来增加其重量，从而提高稳定性。

船体构造的设计可以通过减小平台的侧面积，降低被风力和浪力的作用，提高平台的稳定性。

最后，深水钻井平台设计中的安全性问题必须得到重视。

深水钻井平台的操作环境十分恶劣，面临着诸多的安全隐患。

在平台设计中，应充分考虑人员的安全。

例如，在甲板上设置防护栏杆和安全绳，以防止人员从平台上坠落。

此外，平台应配备紧急救生设备和灭火设备，以应对紧急情况的发生。

此外，钻井设备的布置和安装也需要考虑到其作业过程的安全性。

合理布置井口和钻塔，确保设备的稳定运行，并采取必要的安全防护措施，避免意外事故的发生。

综上所述，深水钻井平台设计是一项复杂而重要的海洋工程任务。

平台的结构、稳定性和安全性都是需要重点关注的方面。

通过合理的设计和稳定措施，深水钻井平台可以实现有效的海底钻井操作，为海洋资源的开发做出重要贡献。

深海油气钻井平台的设计与建造随着全球能源需求的不断增长，油气开采的重要性日益凸显。

而传统地面油气资源已愈发枯竭，这也促使了人们开始进军深海油气资源，深海油气钻井平台应运而生。

深海油气钻井平台涉及到多个领域，包括物理、化学、生物、构造工程和海洋工程等。

本文将从以下几个方面探讨深海油气钻井平台的设计与建造。

一、平台结构深海油气钻井平台的结构一般由一座塔式钻井平台和多个单桅式半潜式生产平台组成。

塔式钻井平台一般是六根或者八根主桅柱支撑的，这些主桅柱状似高大的塔，为钻井操作人员和设备提供了工作空间。

单桅式半潜式生产平台则主要用于储存和处理采集的原油和天然气，其结构相对简单。

二、平台制造钻井平台和生产平台的制造是深海油气钻井平台设计的重中之重。

钻井平台制造需要考虑到钻井设备和人员的住宿问题，要在深海环境下保障工人的安全和舒适度。

而生产平台的制造则需要考虑到油气储存和处理的问题。

工人在制造线上进行具体的操作，从焊接、钻孔到组装调试等，制造过程也是多方面因素综合作用的结果。

三、海洋工程安装海洋工程安装是深海油气钻井平台建造的最后一个过程，在该过程中，平台需要被运输至海洋中，并被沉入海底。

安装过程中需要考虑到如何保障平台整体的稳定性，并确保平台与海洋生态系统的协调发展。

海洋环境复杂多变，安装前的准备工作十分重要，包括平台的带水行进、护航、过渡、定位等。

四、装备安装深海油气钻井平台的装备安装也是困难重重。

由于在深海的环境下，设备安装空间有限、狭小、作业条件恶劣，需要我们选择符合条件的设备，并在安装过程中进行繁琐的调试和修整。

钻井设备和生产设备往往具有不同的系统和机构，安装过程中需要进行深入了解，才能确保其完美运行。

五、维护修理深海油气钻井平台建造完成后，维护修理也是非常重要的一部分。

由于深海环境恶劣，平台将不可避免地受到海洋环境的各种影响，需要进行定期的维修保养工作。

平台维修的难度远高于陆地上的其他建筑物，需要深入了解设备构造，拥有丰富的维修经验，并且要有完善的安全和环保措施。

半潜式修井平台的工程设计与结构特点随着全球能源需求的不断增长，海洋油气开采成为当前重要的能源开发领域之一。

为了满足深水海底油气勘探和开发的需求，半潜式修井平台作为一种重要的海洋工程设施，发挥着不可替代的作用。

本文将重点介绍半潜式修井平台的工程设计与结构特点。

半潜式修井平台是一种浮动式海洋工程平台，它能够在海洋水域中进行油井的修复、钻探和开采作业。

其工程设计着眼于平台的稳定性、工作效率和适应不同海况的能力。

首先，半潜式修井平台采用半潜式结构，即平台部分潜入海面以下，以增加平台的稳定性。

通常，平台的下部是由浮箱构成，浮箱中充满水或盐水以增加重量，而平台的上部则是由结构强度较高的甲板和生活区组成。

这种结构能够使平台稳定地悬挂在水面上，然后通过控制浮箱内部的进出水量控制平台的浮动高度，从而适应海洋波浪和海流的振动和冲击。

其次，半潜式修井平台的工程设计需要兼顾平台的功能需求和结构强度。

为了实现油井修井和开采作业，平台上部的甲板区域需要满足重型设备的安装，如钻井设备、产油设备和储油设备等。

因此，在工程设计中，需要考虑甲板的面积、承载能力和结构强度，以支持和保障设备的正常运行。

此外，半潜式修井平台还需要满足生活区的需求，以提供船员的休息、餐饮和其他生活设施。

因此，平台的设计通常包括船员宿舍、食堂、运动设施等生活区域，在结构设计上需要保证良好的使用性能和人员安全。

同时，在设计中还需要考虑供水、电力和废物处理等生活设施的布置和维护。

半潜式修井平台的结构特点还包括可移动性和可靠性。

由于勘探和开采作业的需要，平台需要能够在不同位置和不同油田之间迅速移动。

因此，平台通常配备了动力系统和推进器，以实现自主航行和定位功能。

同时，平台的结构设计需要考虑在不同环境条件下的可靠性和安全性，以应对恶劣海洋环境的挑战。

半潜式修井平台的工程设计和结构特点需要经过全面的动力学、稳定性和结构分析。

在设计过程中，需要考虑到潜水深度、海洋水流、波浪、风力等因素的影响，以确保平台的稳定性和操作的安全性。

Internal Combustion Engine&Parts0引言某型号深水半潜式钻井平台，是国内最先进的第六代钻井平台之一。

平台采用A5000船型，设计时充分考虑到南海恶劣海况条件，采用DP3动力定位方式，适用于全球1500m水深海域作业，设计寿命为25年，可以抵御中国南海百年一遇的恶劣海洋环境的影响。

在海上石油钻井开采作业，需要定期对平台进行倾斜试验，目的在于确定空船的实际排水量及其重心的实际位置[1]。

1倾斜实验目的及原理1.1试验范围及目的根据相关规定，除中华人民共和国船舶检验局另有规定外，船舶倾斜试验与静水横摇试验实施指南适用于悬挂中华人民共和国国旗的民用海船与内河船舶。

这些船舶按指南的规定进行倾斜试验。

倾斜试验的目的在于确定空船的实际排水量及其重心的实际位置。

而对于空船的定义，一般是指处于可正常航行的船舶，但没有装载船用消耗备品、物料、货物、船员和行李，且除机械和管系液体（如处于工作状态的润滑油和液体油）外，没有任何其他液体[2]。

1.2试验原理倾斜试验是通过移动船上的某些已知重量，使船舶产生一个较小的横倾角，按照船舶静力学的基本原理，由测量数据算出空船的排水量及其重心位置。

试验状态下船舶的重心位置由如下公式决定：（1）（2）（3）式（1）、（2）、（3）中，GM表示试验状态下船舶的初稳性高度，单位：m；W 表示试验中移动的重量，单位：t；Y表示重量横向移动的距离（向左舷移动为正），单位：m；Δ表示试验状态下船舶的排水量，单位t；θ表示试验测得的横倾角（左倾为正），单位：deg；X G表示试验状态下船舶的重心纵向坐标（船中前为正），单位：m；X B表示试验状态下船舶的浮心纵向坐标（船中前为正），单位：m；Z G表示试验状态下船舶的重心垂向坐标，单位：m；Z B表示试验状态下船舶的浮心垂向坐标，单位：m；φ表示试验状态下船舶的纵倾角（船尾倾为正），单位：deg；KM表示试验状态下船舶的横稳心垂向坐标，单位：m。

半潜式平台工作原理和结构特点分析半潜式平台工作原理和结构特点分析提要半潜式平台工作原理、性能特.点、类型、结构组成和特.点分析，设计工况及其在近海石油勘探开发中的作用。

关键词半潜式平台立柱结构1半潜式平台工作原理半潜式平台是浮动型的移动式平台，其稳性主要靠稳性立柱，它也是柱稳式平台。

柱稳式平台包括半潜式和坐底式平台，坐底式平台在浅水作业，半潜式平台主要在深水作业，但也可以在浅水坐底作业，作业时和坐底式平台性能相同。

半潜式平台是用数个具有浮力的立柱将上壳体连接到下壳体或柱靴上，并由其浮力支持的平台。

在深水半潜作业时，下壳体或柱靴潜入水中，立柱局部潜入水中，为半潜状态;浅水坐底作业时，下壳体或柱靴坐在海底为坐底状态。

半潜式钻井平台的产生晚于浮船式(水面式)平台，它是克服了浮船式钻井平台抗风浪性能差的缺点而产生的。

它可以在深水海域、恶劣环境条件下作业，具有良好的运动特性，抗风浪性能好。

半潜式平台在设计中巧妙地运用了以下原理，使其减小外力，增加稳性，具有良好的性能。

1.1利用半潜原理减小平台的波浪力半潜式平台最大特点是半潜作业，半潜状态下，将大体积的下壳体或柱靴潜到水下一定深度，从而使波浪力大大减小，避开了海面波浪作用区，因此，它比浮船式平台浮在海面所受的波浪力小得多。

1.2利用稳定大立柱和立柱大间距原理增加平台稳性半潜式平台另一特点是柱稳式平台，即利用立柱保证平台的稳性。

它在半潜状态时，其水线面积主要是立柱的水线面积，水线面积虽不大，但立柱间距较大，因而平台的惯性矩较大，使其有较大的初稳性高度。

它比浮船式平台惯性矩大得多。

1.3利用外力互相抑制原理减小平台运动合理地选择平台立柱横向和纵向间距，可以使外力互相抵消一部分，而使平台运动减小。

例如对于两个下壳体、左右两排立柱的半潜式平台，当立柱横向间距设计为波浪的半波长时，作用在平台两边的立柱、下壳体的波浪‘盼性力大小相等，方向相反，互相平衡，使平台运动减小。

半潜式修井平台的模型试验与仿真分析潜水井作为石油开发过程中必不可少的一环，对于油田的开发和生产起着至关重要的作用。

而半潜式修井平台作为潜水井修井的重要工具，也越来越受到石油行业的关注。

本文将对半潜式修井平台的模型试验与仿真分析进行探讨，以期提供理论和实践上的指导。

半潜式修井平台是一种具有半潜水能力的海上作业平台，能够满足深海或波浪较大的海域中潜水井修井的需求。

模型试验与仿真分析是研究、发展和验证这种修井平台的重要手段。

首先，模型试验是指通过制作一个缩小比例的实物模型，在模拟实际环境中进行各种实验，以便获得有关装置性能、受力情况以及稳定性等方面的数据。

对于半潜式修井平台而言，模型试验可以一定程度上模拟实际的海况和作业条件，通过对模型平台的测试和观测，获得其受力情况、摇摆角度以及动态性能等相关数据。

在半潜式修井平台的模型试验过程中，首先需要确定实验的比例尺。

比例尺的选择要综合考虑试验目的、资源投入以及实验设置等多种因素，确保试验结果能够有效地应用于实际工程。

然后，在实验开始前，需要精确测定模型的各项物理参数，例如平台的重心、几何形状、液体动力特性等。

这些物理参数对于模型的受力计算和平衡分析至关重要。

接下来，在模型试验中，需要模拟不同的海况和作业工况。

海况包括波浪、潮流、风力等因素，而作业工况则与修井平台在潜水井施工、维护和检修过程中的动作和力学有关。

通过对这些因素的模拟和实验测试，可以得到修井平台在不同环境下的受力情况和稳定性表现。

除了模型试验外，仿真分析也是研究半潜式修井平台的重要手段。

仿真分析是指通过计算机模拟和数值计算的方法，对平台的结构和作业特性进行分析和预测。

与模型试验相比，仿真分析具有成本低、时间短、数据准确等优势，在一定程度上能够替代模型试验。

在仿真分析中，首先需要建立适当的数学模型。

这个模型应包括修井平台的结构、液体动力特性、船体运动特性以及海况和作业工况等参数。

然后，基于这个数学模型，利用数值计算方法，通过程序的运算和模拟，得到修井平台在各种条件下的响应和性能。

探讨深水半潜式钻井平台系统技术深水半潜式钻井平台系统技术是近年来海洋油气开发的重要组成部分，它承载着海洋油田勘探和开发的重要任务。

深水半潜式钻井平台系统技术的发展，不仅推动了海洋油气资源的开发利用，也促进了我国海洋工程技术的发展和完善。

本文旨在探讨深水半潜式钻井平台系统技术的特点、应用前景和发展趋势。

一、深水半潜式钻井平台系统技术的特点深水半潜式钻井平台系统技术是一种专为海洋深水油气钻井而设计的专用设备。

相比传统的陆上钻井平台，深水半潜式钻井平台系统技术具有以下特点：1. 海洋适应性强：深水半潜式钻井平台系统技术在设计上考虑了海洋复杂的工作环境，能够适应大浪、强风等恶劣海况，保证海洋油气勘探和开发作业的连续性和安全性。

2. 大规模作业能力：深水半潜式钻井平台系统技术能够实现海洋深水钻井作业，并且具备大规模作业能力，可满足海洋油田的勘探和开发需求。

3. 环保节能：深水半潜式钻井平台系统技术在设计和运营中充分考虑了环保和节能要求，致力于降低对海洋环境的影响，为可持续发展作出贡献。

二、深水半潜式钻井平台系统技术的应用前景随着全球海洋石油资源的逐步枯竭，人们对深海油气资源的开发利用需求逐渐增加。

深水半潜式钻井平台系统技术作为深水油气勘探和开发的重要装备，具有广阔的应用前景：1. 深海油气勘探开发：深水半潜式钻井平台系统技术可用于海洋深水油气勘探开发，实现对深海油气资源的高效开发，满足能源需求。

2. 海洋科研调查：深水半潜式钻井平台系统技术可用于海洋科研调查，为海洋资源开发、环境保护、海洋科学研究等提供保障和支持。

3. 海洋工程施工：深水半潜式钻井平台系统技术在海洋工程领域也具有广泛的应用前景，可为海洋石油工程、海底管道施工等提供支持。

三、深水半潜式钻井平台系统技术的发展趋势深水半潜式钻井平台系统技术的发展不断推动着海洋油气开发的进步，其发展趋势主要表现在以下几个方面：1. 技术创新：随着科技的不断进步，深水半潜式钻井平台系统技术将面临更大的发展空间。

3000m水深半潜式钻井平台关键技术综述谢彬 王世圣 冯玮 付英军（中海石油研究中心）摘要：深水半潜式钻井平台是深水油气田开发的主要装备之一，它的研制涉及到多项关键技术，主要包括：总体设计技术、系统集成技术、平台定位技术、总体性能分析技术、结构强度与疲劳寿命分析技术、以及平台建造技术、深水模型试验技术等，本文概述了深半潜式钻井平台关键技术与相关的关键技术难点，能够帮助有关技术人员对深水半潜式钻井平台关键技术有一个全面的了解。

关键词：深水半潜式钻井平台； 关键技术； 总体设计； 系统集成； 计算分析Summaries on Key Technology of the 3000 m DeepwaterSemi-submersible Drilling RigXIE Bin， WANG Shisheng， FENG Wei， FU Yingjun（CNOOC Research Center）Abstract: Deepwater semi-submersible drilling rig one of kinds of main equipments in exploitation of deepwater oil and gas field. Its development will deal with many of key technologies .They mainly include the macro design system integration, location keeping, calculation and analysis of macro characteristic, analysis of structure and fatigue strength and manufacturing ,model test. This paper summarizes key technologies and points for deepwater semi-submersible drilling rig, and can assist relational technician by understanding in the round the key technology of deepwater semisubmersible drilling rig.Key Words: Deepwater semi-submersible drilling rig, Key technology, Macro design, System integration, Calculation and analysis1 前言海上深水油气田的开发依赖深水海洋工程装备，3000m深水半潜式钻井平台是实施海上深水油气田开发必备装备之一。
