M7130平面磨床电气剖析与故障剖析工作页一、磨床的主要构造及运动形式磨床是用砂轮对工件的表面进行磨削加工的一种精细机床。
磨床的种类很多，有平面磨床、外圆磨床、内圆磨床、螺纹磨床等。
此中平面磨床应用最为广泛。
平面磨床是磨削平面的机床。
M7130平面磨床是卧轴矩形工作台式，主要由床身，工作台、电磁吸盘、砂轮架（又称磨头）、滑座和立柱等部分构成。
其型号意义以下：M---- 磨床、7----平面、1----卧轴矩台式、30---工作台的工作面宽为300mm立柱滑座砂轮箱横向移着手柄砂轮箱电磁吸盘工作台换向撞块工作台来去运动换向手柄工作台活塞杆砂轮箱垂直进刀手轮床身1．M7130卧轴矩台平面磨床的主要构造卧轴矩台平面磨床的外形图以下图。
在床身中装有液压传动装置，工作台经过活塞杆由液压驱动作来去运动，床身导轨有自动润滑装置进行润滑。
工作台表面有T 型槽，用以固定电磁吸盘，再用电磁吸盘来吸持加工工件。
工作台来去运动的行程长度可经过调理装在工作台正面槽中的换向撞块的地点来改变。
换向撞块是经过碰撞工作台来去运动换向手柄来改变油路方向，以实现工作台来去运动。
在床身上固定有立柱，沿立柱的导轨上装有滑座，砂轮箱能沿滑座的水平导轨作横向挪动。
砂轮轴由装入式砂轮电动机直接拖动。
在滑座内部也装有液压传动机构。
滑座可在立柱导轨上作上下垂直挪动，并可由垂直进刀手轮操作。
砂轮箱的水平轴向挪动可由横向移着手轮操作，也可由液压传动作连续或中断横向挪动，连续挪动用于调理砂轮地点或整修砂轮，中断挪动用于进给。
2．卧轴矩台平面磨床的运动形式卧轴矩台平面磨床的主运动是砂轮的旋转运动，进给运动有垂直进给，即滑座在立柱上的上下运动；横向进给，即砂轮箱在滑座上的水平运动；纵向进给，即工作台沿床身的来去运动。
工作台每达成一次来去运动时，砂轮箱便作一次中断性的横向进给；当加工完好个平面后，砂轮箱作一次中断性垂直进给磨床的电气控制是怎样实现的二、电气线路剖析1．主电路剖析在主电路中， M1为砂轮电动机，拖动砂轮的旋转；M2为冷却泵电动机，拖动冷却泵供应磨削加工时需要的冷却液；M3 为液压泵电动机，拖动油泵，供出压力油，经液压传动机构来达成工作台来去运动并实现砂轮的横向自动进给，并肩负工作台的润滑主电路的控制要求是： M1、M2、 M3 只要进行单方向的旋转，且磨削加工无调速要求；在砂轮电动机 M1启动后才开动冷却泵电动机 M2；三台电动机共用FU1作短路保护，分别用 FR1、FR2作过载保护。

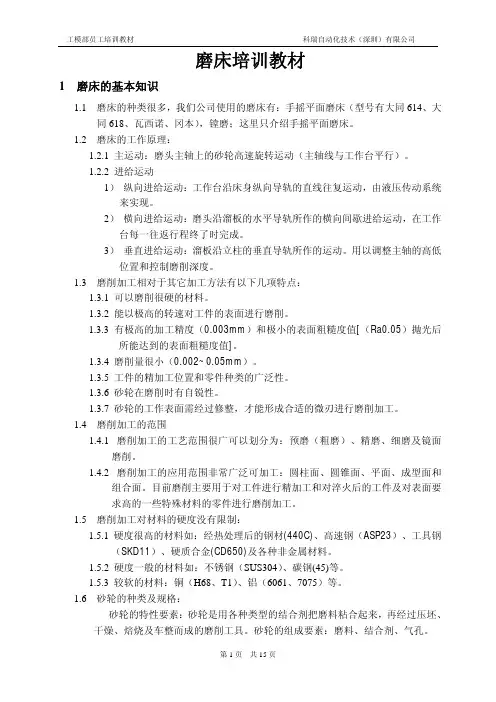

磨床培训教材1磨床的基本知识1.1磨床的种类很多，我们公司使用的磨床有：手摇平面磨床（型号有大同614、大同618、瓦西诺、冈本），镗磨；这里只介绍手摇平面磨床。
1.2磨床的工作原理：1.2.1 主运动：磨头主轴上的砂轮高速旋转运动（主轴线与工作台平行）。
1.2.2进给运动1）纵向进给运动：工作台沿床身纵向导轨的直线往复运动，由液压传动系统来实现。
2）横向进给运动：磨头沿溜板的水平导轨所作的横向间歇进给运动，在工作台每一往返行程终了时完成。
3）垂直进给运动：溜板沿立柱的垂直导轨所作的运动。
用以调整主轴的高低位置和控制磨削深度。
1.3磨削加工相对于其它加工方法有以下几项特点：1.3.1可以磨削很硬的材料。
1.3.2能以极高的转速对工件的表面进行磨削。
1.3.3 有极高的加工精度（0.003mm）和极小的表面粗糙度值[（Ra0.05）抛光后所能达到的表面粗糙度值]。
1.3.4 磨削量很小（0.002~0.05mm）。
1.3.5工件的精加工位置和零件种类的广泛性。
1.3.6砂轮在磨削时有自锐性。
1.3.7 砂轮的工作表面需经过修整，才能形成合适的微刃进行磨削加工。
1.4磨削加工的范围1.4.1磨削加工的工艺范围很广可以划分为：预磨（粗磨）、精磨、细磨及镜面磨削。
1.4.2磨削加工的应用范围非常广泛可加工：圆柱面、圆锥面、平面、成型面和组合面。
目前磨削主要用于对工件进行精加工和对淬火后的工件及对表面要求高的一些特殊材料的零件进行磨削加工。
1.5磨削加工对材料的硬度没有限制：1.5.1硬度很高的材料如：经热处理后的钢材(440C)、高速钢（ASP23）、工具钢（SKD11）、硬质合金(CD650)及各种非金属材料。
1.5.2 硬度一般的材料如：不锈钢（SUS304）、碳钢(45)等。
1.5.3 较软的材料：铜（H68、T1）、铝（6061、7075）等。
1.6 砂轮的种类及规格：砂轮的特性要素：砂轮是用各种类型的结合剂把磨料粘合起来，再经过压坯、干燥、焙烧及车整而成的磨削工具。
车床 ,铣床 ,刨床 ,磨床 ,镗床 ,加工的差别1.概括刨床系指用刨刀加工工件表面的机床。
刀具与工件做相对直线运动进行加工，主要用于各样平面与沟槽加工，也可用于直线成形面的加工。
按其构造可分为以下种类：(1)悬臂刨床：拥有单立柱和悬臂的刨床，工作台沿床身导轨作纵向来去运动，垂直刀架可沿悬臂导轨横向挪动、侧刀架沿立柱导轨垂向挪动。
(2)龙门刨床：拥有双立柱和横梁，工作台沿床身导轨作纵向来去运动，立柱和横梁分别装有可挪动侧刀架和垂直刀架的刨床。
(3)牛头刨床：刨刀安装在滑枕的刀架上作纵向来去运动的刨床。
往常工作台作横向或垂向间歇进给运动。
(4)插床 (立刨床 )：该类机床刀具在垂直面内作来去运动，工作台做进给运动。
磨床系指用磨具或磨料加工工件各样表面的机床。
一般用于对部件淬硬表面做磨削加工。
往常，磨具旋转为主运动，工件或磨具的挪动为进给运动，其应用宽泛、加工精度高、表面粗拙度 Ra 值小，磨床可分为十余种：(1)外圆磨床：是一般型的基型系列，主要用于磨削圆柱形和圆锥形表面面的磨床。
(2)内圆磨床：是一般型的基型系列，主要用于磨削圆柱形和圆锥形内表面的磨床。
(3)座标磨床：拥有精细座标定位装置的内圆磨床。
(4)没心磨床：工件采纳没心夹持，一般支承在导轮和托架之间，由导轮驱动工件旋转，主要用于磨削圆柱形表面的磨床。
(5)平面磨床：主要用于磨削工件平面的磨床。
(6)砂带磨床：用迅速运动的砂带进行磨削的磨床。
(7)珩磨机：用于珩磨工件各样表面的磨床。
(8)研磨机：用于研磨工件平面或圆柱形内，表面面的磨床。
(9)导轨磨床：主要用于磨削机床导轨面的磨床。
(10)工具磨床：用于磨削工具的磨床。
(11)多用磨床：用于磨削圆柱、圆锥形内、表面面或平面，并能用随动装置及附件磨削多种工件的磨床。
(12)专用磨床：从事对某类部件进行磨削的专用机床。
按其加工对象又可分为：花键轴磨床、曲轴磨床、凸轮磨床、齿轮磨床、螺纹磨床、曲线磨床等。
