下载文档原格式
含环氧和长氟碳链的丙烯酸酯的制备及其改性环氧树脂涂料性能研究张晓伟【摘要】采用两步法合成了可聚合含氟丙烯酸酯预聚物(FM),并将其与甲基丙烯酸缩水甘油酯(GMA)共聚合成了含环氧和长氟碳链的丙烯酸酯共聚物(CFPA).采用GPC、1H NMR对该聚合物的结构进行表征.将CFPA与环氧树脂E51共混得到改性环氧树脂涂料.对涂膜的表面性能以及本体性能进行了研究.结果表明:加入少量CFPA(0.5％)便可使涂膜的疏水性大幅度提高(水接触角97.8°,二碘甲烷接触角66.0°,表面能25.16 mN/m).X射线光电子能谱(XPS)研究发现,含氟丙烯酸酯聚合物添加量为4％时,CFPA改性的环氧树脂涂膜表面氟原子含量是无规含氟含环氧丙烯酸酯(RFPA)改性的环氧树脂涂膜的8.39倍,氟原子富集于改性涂膜表面,使得材料疏水性得到提高.对改性涂膜的本体性能进行研究,结果表明:改性涂膜具有高凝胶含量、高硬度(4H)、优异的附着力(0级)和低吸水率.【期刊名称】《涂料工业》【年(卷),期】2016(046)012【总页数】6页(P16-21)【关键词】丙烯酸酯材料;长氟链;环氧树脂;低表面能;涂料【作者】张晓伟【作者单位】三友众泰化工涂料有限责任公司,内蒙古137500【正文语种】中文【中图分类】TQ630.4环氧树脂因具有优异的粘结性、热性能、机械性能以及化学稳定性等而被广泛应用于涂料、胶粘剂、电子封装等领域［1-3］。
然而，在固化过程中环氧基开环产生的羟基，会使材料的表面能升高，从而限制了环氧树脂在防污、防涂鸦涂料等方面的应用［4］。
含氟聚合物具有低表面能、优异的疏水疏油特性、优异的热稳定性以及化学稳定性，因此可用于疏水、防水涂料等［4-10］。
而在众多的含氟聚合物当中，含氟丙烯酸酯聚合物最为常用。
从结构上分析，利用含氟聚合物改善环氧树脂高表面能的问题，需要让尽可能多的氟原子迁移至表面以降低材料的表面能，赋予材料疏水疏油特性。

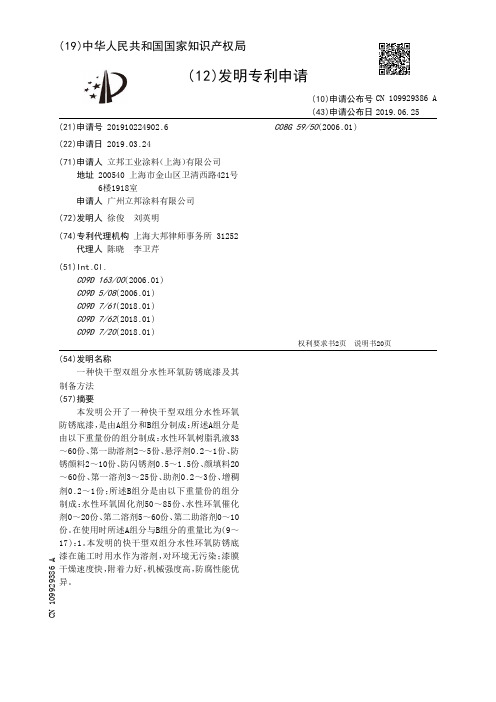

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910224902.6(22)申请日 2019.03.24(71)申请人 立邦工业涂料（上海）有限公司地址 200540 上海市金山区卫清西路421号6楼1918室申请人 广州立邦涂料有限公司(72)发明人 徐俊 刘英明 (74)专利代理机构 上海大邦律师事务所 31252代理人 陈晓 李卫芹(51)Int.Cl.C09D 163/00(2006.01)C09D 5/08(2006.01)C09D 7/61(2018.01)C09D 7/62(2018.01)C09D 7/20(2018.01)C08G 59/50(2006.01)(54)发明名称一种快干型双组分水性环氧防锈底漆及其制备方法(57)摘要本发明公开了一种快干型双组分水性环氧防锈底漆，是由A组分和B组分制成：所述A组分是由以下重量份的组分制成：水性环氧树脂乳液33～60份、第一助溶剂2～5份、悬浮剂0.2～1份、防锈颜料2～10份、防闪锈剂0.5～1.5份、颜填料20～60份、第一溶剂3～25份、助剂0.2～3份、增稠剂0.2～1份；所述B组分是由以下重量份的组分制成：水性环氧固化剂50～85份、水性环氧催化剂0～20份、第二溶剂5～60份、第二助溶剂0～10份。
在使用时所述A组分与B组分的重量比为(9～17)：1。
本发明的快干型双组分水性环氧防锈底漆在施工时用水作为溶剂，对环境无污染；漆膜干燥速度快，附着力好，机械强度高，防腐性能优异。
权利要求书2页 说明书20页CN 109929386 A 2019.06.25C N 109929386A1.一种快干型双组分水性环氧防锈底漆，其特征在于：是由A组分和B组分制成：所述A组分是由以下重量份的组分制成：所述B组分是由以下重量份的组分制成：2.根据权利要求1所述的快干型双组分水性环氧防锈底漆，其特征在于：在使用时所述A组分与B组分的重量比为(9～17)：1；所述快干型双组分水性环氧防锈底漆的颜基比在0.5～2.5之间。
