桥梁荷载试验全解

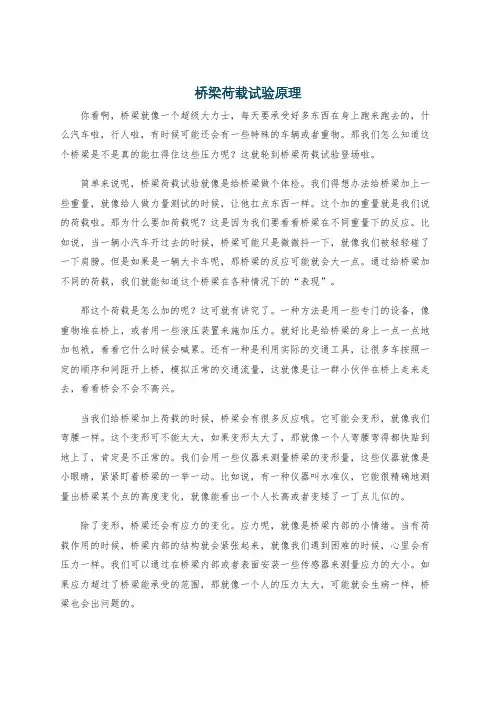

桥梁荷载试验原理你看啊，桥梁就像一个超级大力士，每天要承受好多东西在身上跑来跑去的，什么汽车啦，行人啦，有时候可能还会有一些特殊的车辆或者重物。

那我们怎么知道这个桥梁是不是真的能扛得住这些压力呢？这就轮到桥梁荷载试验登场啦。

简单来说呢，桥梁荷载试验就像是给桥梁做个体检。

我们得想办法给桥梁加上一些重量，就像给人做力量测试的时候，让他扛点东西一样。

这个加的重量就是我们说的荷载啦。

那为什么要加荷载呢？这是因为我们要看看桥梁在不同重量下的反应。

比如说，当一辆小汽车开过去的时候，桥梁可能只是微微抖一下，就像我们被轻轻碰了一下肩膀。

但是如果是一辆大卡车呢，那桥梁的反应可能就会大一点。

通过给桥梁加不同的荷载，我们就能知道这个桥梁在各种情况下的“表现”。

那这个荷载是怎么加的呢？这可就有讲究了。

一种方法是用一些专门的设备，像重物堆在桥上，或者用一些液压装置来施加压力。

就好比是给桥梁的身上一点一点地加包袱，看看它什么时候会喊累。

还有一种是利用实际的交通工具，让很多车按照一定的顺序和间距开上桥，模拟正常的交通流量，这就像是让一群小伙伴在桥上走来走去，看看桥会不会不高兴。

当我们给桥梁加上荷载的时候，桥梁会有很多反应哦。

它可能会变形，就像我们弯腰一样。

这个变形可不能太大，如果变形太大了，那就像一个人弯腰弯得都快贴到地上了，肯定是不正常的。

我们会用一些仪器来测量桥梁的变形量，这些仪器就像是小眼睛，紧紧盯着桥梁的一举一动。

比如说，有一种仪器叫水准仪，它能很精确地测量出桥梁某个点的高度变化，就像能看出一个人长高或者变矮了一丁点儿似的。

除了变形，桥梁还会有应力的变化。

应力呢，就像是桥梁内部的小情绪。

当有荷载作用的时候，桥梁内部的结构就会紧张起来，就像我们遇到困难的时候，心里会有压力一样。

我们可以通过在桥梁内部或者表面安装一些传感器来测量应力的大小。

如果应力超过了桥梁能承受的范围，那就像一个人的压力太大，可能就会生病一样，桥梁也会出问题的。

桥梁荷载试验方案及数据分析桥梁是交通运输的重要组成部分，承载着车辆和行人的重量。

为了确保桥梁的安全性和可靠性，荷载试验是必不可少的一项工作。

本文将介绍桥梁荷载试验的方案和数据分析方法。

一、荷载试验方案1. 试验目的桥梁荷载试验的主要目的是验证桥梁的强度和刚度，评估其对不同荷载情况下的响应。

通过试验，可以获取桥梁在实际使用条件下的应变、挠度等数据，为桥梁设计和维护提供依据。

2. 试验对象选择合适的试验对象是试验方案设计的关键。

应根据桥梁的类型、跨度、荷载等级等因素进行选择。

通常选择具有代表性的桥梁进行试验，以保证试验结果的可靠性和普适性。

3. 试验荷载试验荷载是桥梁荷载试验中的重要参数。

根据桥梁所处的使用条件和设计要求，确定适当的试验荷载。

常见的试验荷载包括静载、移动荷载和动态荷载等。

4. 试验方案试验方案应包括试验荷载的选择与加载方式、试验仪器与设备的布置与校准、试验过程控制与数据采集等内容。

试验方案应合理设计，确保试验的科学性和可操作性。

二、数据分析方法1. 数据采集数据采集是桥梁荷载试验过程中的关键环节。

试验中应设置合适的传感器和仪器设备，实时监测桥梁的应变、挠度和变形等参数，并将数据记录下来。

数据采集的频率和精度应根据试验要求进行设置。

2. 数据处理试验结束后，需要对采集到的数据进行处理。

数据处理的方法可以采用统计分析、振动模态分析、有限元分析等。

根据桥梁的结构特点和试验目的，选择合适的数据处理方法，提取有用的信息。

3. 数据分析数据分析是桥梁荷载试验中的重要环节。

通过对试验数据的分析，可以评估桥梁的结构性能和受荷情况，为桥梁设计和改进提供参考依据。

常用的数据分析方法包括应变-挠度曲线分析、动态响应分析和疲劳寿命评估等。

三、结论桥梁荷载试验方案的设计和数据分析是保证桥梁结构安全和可靠性的重要手段。

通过合理设计试验方案和科学分析试验数据，可以全面了解桥梁的荷载性能和使用状况，并为桥梁的设计、改进和维护提供科学依据。

公路桥梁荷载试验公路桥梁作为重要的交通设施，在运输和联通各地方面起到了不可忽视的作用。

为了确保公路桥梁的安全可靠运行，荷载试验是必不可少的一项工作。

荷载试验的目的是评估桥梁结构及其材料在实际工作条件下的承载能力，并为桥梁的设计、施工和养护提供依据。

本文将详细介绍公路桥梁荷载试验的过程和意义。

一、荷载试验的目的和意义公路桥梁承担着货车、客车等交通工具的通行荷载，长期以来，为了确保桥梁结构的安全性和可靠性，荷载试验一直是公路桥梁工程中不可或缺的环节。

荷载试验的目的主要包括以下几个方面：1. 评估桥梁结构的承载能力：荷载试验通过模拟实际道路荷载，对桥梁结构施加荷载，检测和评估桥梁结构的受力状况和变形情况，了解桥梁在实际工况下的承载能力。

2. 优化桥梁结构设计：荷载试验结果可以为桥梁结构的设计提供准确的参数和数据，帮助优化桥梁结构，提升其承载能力和安全性。

3. 验证桥梁结构的安全可靠性：荷载试验可以验证桥梁结构设计的合理性和准确性，确保桥梁在使用过程中的安全可靠性。

4. 指导桥梁养护和管理：荷载试验结果可以为桥梁的养护和管理提供依据，帮助制定相应的养护计划和保养方案。

二、荷载试验的流程和方法荷载试验通常分为静载试验和动载试验两种方法。

静载试验是通过加压板、重锤等静态荷载施加装置，逐渐施加荷载到桥梁结构上，期间记录并观测不同部位的应力和变形情况。

动载试验则是利用装置模拟车辆通过桥梁时的动态荷载，并记录桥梁结构的动态响应。

荷载试验的具体流程如下：1. 设定试验方案：根据桥梁的结构形式和设计要求，制定具体的试验方案，包括试验方案、试验荷载、试验装置和试验时机。

2. 安装试验装置：根据试验方案，安装试验所需的静载或动载试验装置，确保装置与桥梁结构的接触稳定可靠。

3. 施加荷载：按照试验方案，逐渐施加试验荷载到桥梁结构上，可以通过液压系统、重锤或模拟车辆等方式进行。

在试验过程中，需要对不同部位的应力和变形进行测量和记录。

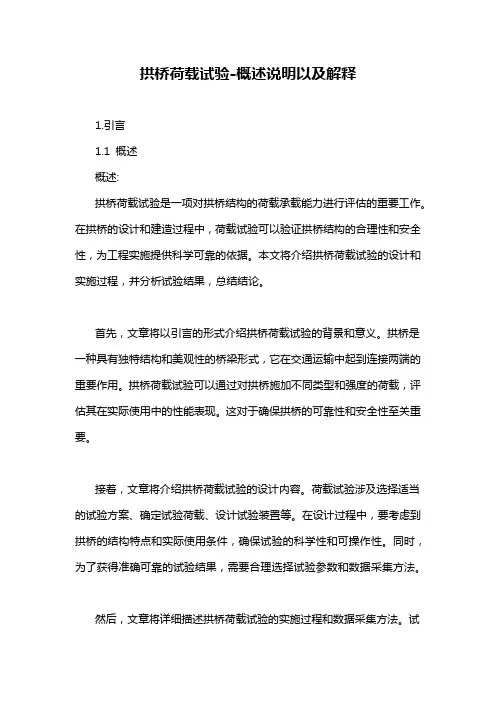

拱桥荷载试验-概述说明以及解释1.引言1.1 概述概述:拱桥荷载试验是一项对拱桥结构的荷载承载能力进行评估的重要工作。

在拱桥的设计和建造过程中，荷载试验可以验证拱桥结构的合理性和安全性，为工程实施提供科学可靠的依据。

本文将介绍拱桥荷载试验的设计和实施过程，并分析试验结果，总结结论。

首先，文章将以引言的形式介绍拱桥荷载试验的背景和意义。

拱桥是一种具有独特结构和美观性的桥梁形式，它在交通运输中起到连接两端的重要作用。

拱桥荷载试验可以通过对拱桥施加不同类型和强度的荷载，评估其在实际使用中的性能表现。

这对于确保拱桥的可靠性和安全性至关重要。

接着，文章将介绍拱桥荷载试验的设计内容。

荷载试验涉及选择适当的试验方案、确定试验荷载、设计试验装置等。

在设计过程中，要考虑到拱桥的结构特点和实际使用条件，确保试验的科学性和可操作性。

同时，为了获得准确可靠的试验结果，需要合理选择试验参数和数据采集方法。

然后，文章将详细描述拱桥荷载试验的实施过程和数据采集方法。

试验过程包括对拱桥施加不同的荷载，监测和记录拱桥的变形、应力和挠度等数据。

数据采集是试验过程中的关键环节，需要使用合适的传感器和数据记录设备来获取准确的试验数据。

实施过程中，还需要制定合理的试验计划，确保试验的安全性和顺利进行。

最后，文章将对试验结果进行分析，并总结结论。

在结果分析中，将对试验数据进行统计和比较，分析拱桥在不同荷载下的变形和应力等性能指标。

根据试验结果，可以评估拱桥的承载能力和安全性，并提出相应的建议和改进措施。

结论部分将对整个荷载试验过程进行总结，并展望未来的研究方向和应用前景。

综上所述，本文将全面介绍拱桥荷载试验的设计和实施过程，旨在为拱桥工程的设计和建造提供科学可靠的依据。

通过荷载试验的分析和总结，可以更好地了解拱桥的性能特点，为拱桥工程的规划和实施提供参考和指导。

文章结构部分的内容可以写成以下样式：1.2 文章结构本文分为以下几个部分，依次介绍了拱桥荷载试验的引言、正文和结论。

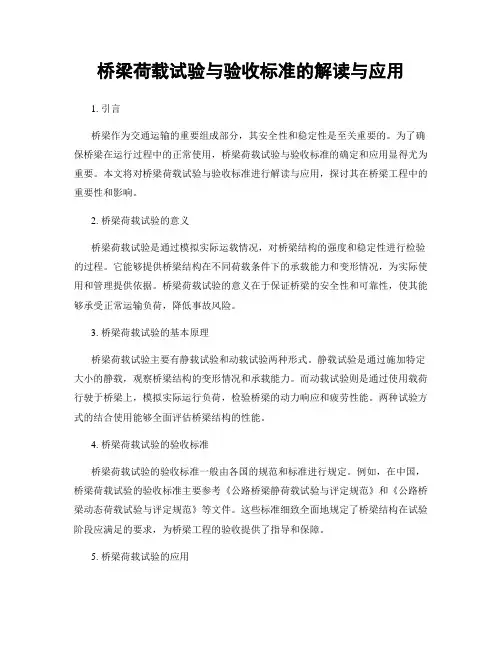

桥梁荷载试验与验收标准的解读与应用1. 引言桥梁作为交通运输的重要组成部分，其安全性和稳定性是至关重要的。

为了确保桥梁在运行过程中的正常使用，桥梁荷载试验与验收标准的确定和应用显得尤为重要。

本文将对桥梁荷载试验与验收标准进行解读与应用，探讨其在桥梁工程中的重要性和影响。

2. 桥梁荷载试验的意义桥梁荷载试验是通过模拟实际运载情况，对桥梁结构的强度和稳定性进行检验的过程。

它能够提供桥梁结构在不同荷载条件下的承载能力和变形情况，为实际使用和管理提供依据。

桥梁荷载试验的意义在于保证桥梁的安全性和可靠性，使其能够承受正常运输负荷，降低事故风险。

3. 桥梁荷载试验的基本原理桥梁荷载试验主要有静载试验和动载试验两种形式。

静载试验是通过施加特定大小的静载，观察桥梁结构的变形情况和承载能力。

而动载试验则是通过使用载荷行驶于桥梁上，模拟实际运行负荷，检验桥梁的动力响应和疲劳性能。

两种试验方式的结合使用能够全面评估桥梁结构的性能。

4. 桥梁荷载试验的验收标准桥梁荷载试验的验收标准一般由各国的规范和标准进行规定。

例如，在中国，桥梁荷载试验的验收标准主要参考《公路桥梁静荷载试验与评定规范》和《公路桥梁动态荷载试验与评定规范》等文件。

这些标准细致全面地规定了桥梁结构在试验阶段应满足的要求，为桥梁工程的验收提供了指导和保障。

5. 桥梁荷载试验的应用桥梁荷载试验的应用在桥梁工程中起着重要的作用。

首先，它可以验证桥梁设计的合理性和可行性，避免设计缺陷引发的问题。

其次，桥梁荷载试验可以为桥梁使用阶段提供参考，指导运输和维护管理。

此外，桥梁荷载试验还可以积累桥梁结构的实际运行数据，为后续工程提供经验支持。

6. 桥梁荷载试验技术的挑战虽然桥梁荷载试验的意义和应用已经得到广泛认可，但是其在技术上还面临一些挑战。

例如，试验过程中如何保证模拟实际负荷条件的准确性和真实性，是一个需要克服的问题。

此外，荷载试验的成本和时间也是限制其应用的因素，需要寻求更加高效和经济的试验方法。

桥梁荷载试验方案一、项目背景桥梁荷载试验，顾名思义，就是对桥梁在荷载作用下的性能进行测试。

这次试验的桥梁是一座新建的大跨度悬索桥，地处山区，跨越了一条深不见底的峡谷。

桥梁全长3.2公里，主桥跨度达到了560米，是国内同类桥梁中的佼佼者。

二、试验目的1.验证桥梁设计是否符合规范要求。

2.检查桥梁结构在荷载作用下的安全性、稳定性、耐久性。

3.为桥梁的运营、维护、保养提供科学依据。

三、试验内容1.静载试验：通过在桥梁上布置荷载，观察桥梁的变形、应力等参数，评估桥梁的承载能力。

2.动载试验：通过模拟车辆行驶、风载等动态荷载，测试桥梁的振动特性、疲劳寿命等。

3.极限荷载试验：在保证安全的前提下，对桥梁施加超过设计荷载的极限荷载，检验桥梁的极限承载能力。

四、试验步骤1.准备阶段：收集桥梁设计资料，编制试验方案，搭建试验平台，调试仪器设备。

2.静载试验：按照试验方案，分批次施加荷载，记录桥梁的变形、应力等参数。

3.动载试验：利用激振器模拟动态荷载，测试桥梁的振动特性。

4.极限荷载试验：在安全的前提下，逐渐加大荷载，观察桥梁的极限承载能力。

5.数据分析：对试验数据进行分析，评估桥梁的性能。

6.编制试验报告：整理试验数据，编写试验报告。

五、试验保障1.人员保障：成立试验团队，明确分工，确保试验顺利进行。

2.设备保障：选用高性能的试验设备，确保试验数据的准确性。

3.安全保障：制定严格的试验安全措施，确保试验过程中的人员安全。

4.资金保障：保证试验所需资金充足，确保试验顺利进行。

六、试验成果1.桥梁设计验证：通过试验，验证桥梁设计是否符合规范要求。

2.桥梁性能评估：评估桥梁在荷载作用下的安全性、稳定性、耐久性。

3.桥梁运营维护：为桥梁的运营、维护、保养提供科学依据。

4.技术积累：通过试验，积累桥梁荷载试验经验，为今后的工程提供借鉴。

现在，这个方案已经在我脑海中构思完毕。

我将投入到紧张的实施阶段。

我相信，通过这次试验，我们能为我国桥梁事业的发展贡献一份力量。

桥梁静力荷载试验的内容桥梁静力荷载试验，这可是个相当有趣又非常重要的事儿呢。

咱们先得明白啥是桥梁静力荷载试验。

简单来说，就好比是给桥梁来一场特殊的体检。

你想啊，人要定期去医院检查身体，看看各个器官是不是健康，桥梁也一样啊。

它天天承受着车辆、行人等各种各样的压力，时间久了，到底还能不能好好地承担这些重量呢？这时候静力荷载试验就登场了。

这试验就是要模拟出桥梁在正常使用或者可能遇到的一些特殊情况下承受的重量，看看它的反应。

那这个试验都要做些啥呢？这就像是一场精心策划的挑战。

首先得确定加载的方式和重量。

这加载的重量可不能随便定啊，得根据桥梁的设计、用途还有预期的交通流量等来确定。

就好比你给一个大力士安排挑战任务，你得知道他平时的能力范围，然后再设置合适的难度。

比如说一座城市里的小型步行桥，和一座横跨大河的高速公路桥，它们的承载能力肯定不一样，加载的重量也得有区别。

在进行试验的时候，要在桥梁的关键部位放置传感器。

这些传感器就像是桥梁的小护士，它们会精确地记录下桥梁在承受荷载时的各种反应。

比如说应变啊，变形啊之类的。

这就好比给人量血压、测心跳一样，通过这些数据就能知道桥梁是不是健康。

要是桥梁在加载的过程中，应变或者变形超出了正常范围，那就好比人的血压突然升高或者心跳过快一样，肯定是哪里出问题了。

那怎么看这些数据是不是正常呢？这就需要对比了。

就像你考试之后看自己的分数，得和标准答案或者之前的成绩对比一样。

把试验得到的数据和桥梁的设计标准进行对比。

如果数据都在标准范围内，那这座桥梁就像一个健康的人，可以继续放心地工作。

要是数据不对呢，那就得好好研究研究，看看是哪里出了毛病，是设计的时候有缺陷，还是在使用过程中受到了损坏。

还有啊，静力荷载试验不是只做一次就完事儿的。

就像人的身体检查，有时候一次检查可能没发现问题，但是多检查几次就能发现隐藏的疾病。

桥梁也可能存在一些在特殊情况下才会暴露的问题，所以可能需要多次试验，在不同的季节、不同的交通流量情况下进行。

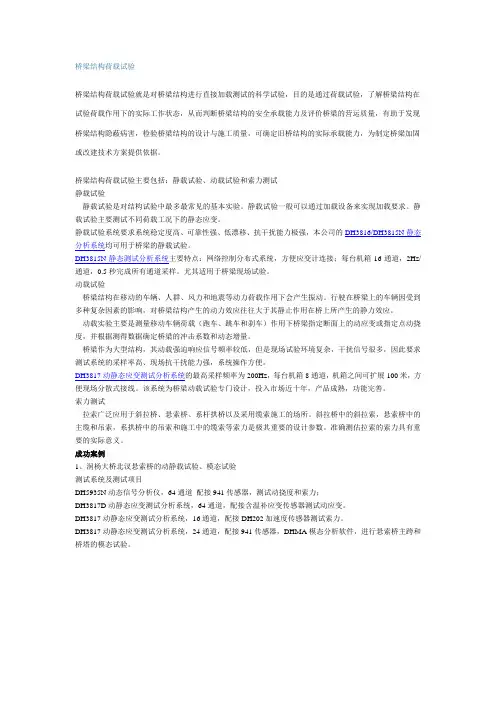

桥梁结构荷载试验桥梁结构荷载试验就是对桥梁结构进行直接加载测试的科学试验，目的是通过荷载试验，了解桥梁结构在试验荷载作用下的实际工作状态，从而判断桥梁结构的安全承载能力及评价桥梁的营运质量，有助于发现桥梁结构隐蔽病害，检验桥梁结构的设计与施工质量，可确定旧桥结构的实际承载能力，为制定桥梁加固或改建技术方案提供依据。

桥梁结构荷载试验主要包括：静载试验、动载试验和索力测试静载试验静载试验是对结构试验中最多最常见的基本实验。

静载试验一般可以通过加载设备来实现加载要求。

静载试验主要测试不同荷载工况下的静态应变。

静载试验系统要求系统稳定度高、可靠性强、低漂移、抗干扰能力极强，本公司的DH3816/DH3815N静态分析系统均可用于桥梁的静载试验。

DH3815N静态测试分析系统主要特点：网络控制分布式系统，方便应变计连接；每台机箱16通道，2Hz/通道，0.5秒完成所有通道采样。

尤其适用于桥梁现场试验。

动载试验桥梁结构在移动的车辆、人群、风力和地震等动力荷载作用下会产生振动。

行驶在桥梁上的车辆因受到多种复杂因素的影响，对桥梁结构产生的动力效应往往大于其静止作用在桥上所产生的静力效应。

动载实验主要是测量移动车辆荷载（跑车、跳车和刹车）作用下桥梁指定断面上的动应变或指定点动挠度，并根据测得数据确定桥梁的冲击系数和动态增量。

桥梁作为大型结构，其动载强迫响应信号频率较低，但是现场试验环境复杂，干扰信号很多，因此要求测试系统的采样率高、现场抗干扰能力强，系统操作方便。

DH3817动静态应变测试分析系统的最高采样频率为200Hz，每台机箱8通道，机箱之间可扩展100米，方便现场分散式接线。

该系统为桥梁动载试验专门设计，投入市场近十年，产品成熟，功能完善。

索力测试拉索广泛应用于斜拉桥、悬索桥、系杆拱桥以及采用缆索施工的场所。

斜拉桥中的斜拉索，悬索桥中的主缆和吊索，系拱桥中的吊索和施工中的缆索等索力是极其重要的设计参数。

准确测估拉索的索力具有重要的实际意义。
