桥梁荷载试验讲解

桥梁荷载试验引言：桥梁是现代交通基础设施的重要组成部分，承载着车辆、行人和货物的重要运输通道。

为了确保桥梁的安全性能，在设计和建设过程中必须进行荷载试验。

桥梁荷载试验是一种全面评估桥梁结构承载能力和安全性的手段，通过模拟实际使用条件下的荷载情况，检验桥梁的设计和施工是否符合规范要求，验证其可靠性和稳定性。

一、荷载试验概述桥梁荷载试验是桥梁工程施工和验收的重要环节之一。

试验分为静载试验和动载试验两种类型。

静载试验是在桥梁加载荷前后进行的测量和分析，以评估桥梁的变形和应力情况。

试验中，利用伸缩或液压装置施加静态荷载，测量荷载施加前后的位移、应变和应力数据，以评估结构的强度和刚度。

静载试验可以检查桥梁的整体性能，并验证设计计算的准确性。

动载试验是通过模拟实际运营条件下的动态荷载作用，以评估桥梁在交通运输过程中的疲劳强度和振动响应。

试验中，使用振动台车或行驶车辆对桥梁进行荷载施加，监测并记录动态荷载引起的位移、振动频率和应力响应等数据。

动载试验可以检验桥梁在运行时的稳定性和振动特性，并为桥梁设计提供参考。

二、荷载试验的目的和意义桥梁荷载试验的目的是为了确认桥梁结构的可行性、合理性和安全性。

通过试验收集的数据，可以评估桥梁的结构响应和承载能力。

试验结果提供了针对就地荷载的实际反应，为设计和施工提供依据，并确保桥梁的稳定性和安全性。

荷载试验在桥梁工程中具有重要的意义。

首先，试验结果可用于验证和改善设计参数，提高桥梁结构的安全性和经济性。

其次，试验能够识别结构中的潜在缺陷和异常响应，预防桥梁事故和故障发生。

此外，试验还为桥梁的日常养护和维修提供了重要依据，为延长桥梁寿命和提高运行效率提供参考。

三、桥梁荷载试验的执行步骤桥梁荷载试验的执行通常包括以下步骤：1. 试验准备阶段：确定试验方案，编制试验计划，并与相关人员和机构进行沟通和协商。

准备试验设备和仪器，以确保试验的准确性和可行性。

2. 试验前准备：检查桥梁结构的完整性和稳定性，确保试验的安全性和有效性。

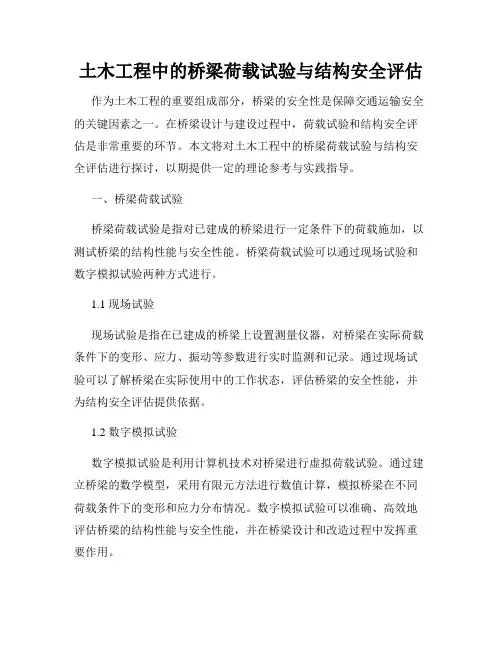

土木工程中的桥梁荷载试验与结构安全评估作为土木工程的重要组成部分，桥梁的安全性是保障交通运输安全的关键因素之一。

在桥梁设计与建设过程中，荷载试验和结构安全评估是非常重要的环节。

本文将对土木工程中的桥梁荷载试验与结构安全评估进行探讨，以期提供一定的理论参考与实践指导。

一、桥梁荷载试验桥梁荷载试验是指对已建成的桥梁进行一定条件下的荷载施加，以测试桥梁的结构性能与安全性能。

桥梁荷载试验可以通过现场试验和数字模拟试验两种方式进行。

1.1 现场试验现场试验是指在已建成的桥梁上设置测量仪器，对桥梁在实际荷载条件下的变形、应力、振动等参数进行实时监测和记录。

通过现场试验可以了解桥梁在实际使用中的工作状态，评估桥梁的安全性能，并为结构安全评估提供依据。

1.2 数字模拟试验数字模拟试验是利用计算机技术对桥梁进行虚拟荷载试验。

通过建立桥梁的数学模型，采用有限元方法进行数值计算，模拟桥梁在不同荷载条件下的变形和应力分布情况。

数字模拟试验可以准确、高效地评估桥梁的结构性能与安全性能，并在桥梁设计和改造过程中发挥重要作用。

二、结构安全评估结构安全评估是对桥梁结构进行定性和定量分析，评估桥梁的结构可靠性和安全性。

结构安全评估的方法包括可靠性分析、极限状态分析和疲劳分析等。

2.1 可靠性分析可靠性分析是通过概率方法对桥梁的荷载、材料参数和结构参数进行统计分析，得出结构的可靠度指标。

可靠性分析考虑了各种不确定性因素的影响，能够全面评估桥梁结构的安全性，并提供相应的改进措施。

2.2 极限状态分析极限状态分析是指在给定荷载工况下，通过建立数学模型，计算结构的稳定性、强度等参数，判断结构是否满足规范要求。

极限状态分析能够评估桥梁结构承载能力，为桥梁设计和维护提供科学依据。

2.3 疲劳分析疲劳分析是针对桥梁结构在交通荷载、温度变化等作用下发生的疲劳损伤进行评估。

通过建立疲劳寿命模型和载荷历程分析，判断桥梁结构的疲劳性能，并提出相应的改进措施。

桥梁荷载试验方案为了保证桥梁的结构安全可靠，必须进行荷载试验，以评估桥梁对各种荷载的承载能力。

荷载试验是桥梁设计和施工的重要一环，它可以验证设计参数的合理性，检验结构的强度和刚度，评估结构的振动特性和动力响应，以及检测结构的疲劳、断裂和变形情况。

以下是一份桥梁荷载试验方案，旨在提供一种全面而有效的方法来进行荷载试验。

1.试验目的通过荷载试验评估桥梁的结构安全性和承载能力，检验设计参数的准确性，并验证试验结果与分析结果的一致性。

2.试验类型a)静载试验：应用静态荷载来评估结构的弯曲、剪切和扭转性能。

b)动载试验：应用动态荷载来评估结构的振动特性和动力响应。

c)动静结合试验：综合应用静、动两种荷载来评估结构的综合性能。

3.荷载选择a)静载试验：按照设计荷载的最大值进行试验，可根据设计代码和桥梁用途确定。

b)动载试验：选择合适的载重车辆，根据实际情况考虑轴重、轴距和速度等参数。

c)动静结合试验：根据实际情况综合考虑静、动载的组合方式和荷载参数。

4.试验方案a)试验前准备：-桥梁全面检查，并对可能的损伤和缺陷进行修复。

-清理桥面垃圾、杂草等障碍物，并确保桥梁表面干净。

-安装试验所需的传感器和测量设备，如位移计、应变计、加速度计等。

-建立数据采集和存储系统，以记录和分析试验数据。

b)试验过程：-静载试验：按照设计荷载的要求，逐渐增加荷载，并在每个荷载水平上记录下相关数据，如位移、应变、变形等。

-动载试验：按照试验方案规定的速度和载重车辆参数进行试验，记录下桥梁的响应和振动特性。

-动静结合试验：综合应用静、动两种荷载进行试验，记录下桥梁综合性能的数据。

c)试验数据处理与分析：-对试验数据进行处理和筛选，采用合适的数学模型和统计方法进行分析。

-比较试验结果与理论计算结果和设计要求的一致性，评估结构的安全性和承载能力。

-根据试验结果，提出对桥梁结构的改进建议，以优化其安全性和经济性。

5.试验安全措施a)借助专业工程师和试验人员，确保试验过程的安全可控。

桥梁荷载试验方案及数据分析桥梁是交通运输的重要组成部分，承载着车辆和行人的重量。

为了确保桥梁的安全性和可靠性，荷载试验是必不可少的一项工作。

本文将介绍桥梁荷载试验的方案和数据分析方法。

一、荷载试验方案1. 试验目的桥梁荷载试验的主要目的是验证桥梁的强度和刚度，评估其对不同荷载情况下的响应。

通过试验，可以获取桥梁在实际使用条件下的应变、挠度等数据，为桥梁设计和维护提供依据。

2. 试验对象选择合适的试验对象是试验方案设计的关键。

应根据桥梁的类型、跨度、荷载等级等因素进行选择。

通常选择具有代表性的桥梁进行试验，以保证试验结果的可靠性和普适性。

3. 试验荷载试验荷载是桥梁荷载试验中的重要参数。

根据桥梁所处的使用条件和设计要求，确定适当的试验荷载。

常见的试验荷载包括静载、移动荷载和动态荷载等。

4. 试验方案试验方案应包括试验荷载的选择与加载方式、试验仪器与设备的布置与校准、试验过程控制与数据采集等内容。

试验方案应合理设计，确保试验的科学性和可操作性。

二、数据分析方法1. 数据采集数据采集是桥梁荷载试验过程中的关键环节。

试验中应设置合适的传感器和仪器设备，实时监测桥梁的应变、挠度和变形等参数，并将数据记录下来。

数据采集的频率和精度应根据试验要求进行设置。

2. 数据处理试验结束后，需要对采集到的数据进行处理。

数据处理的方法可以采用统计分析、振动模态分析、有限元分析等。

根据桥梁的结构特点和试验目的，选择合适的数据处理方法，提取有用的信息。

3. 数据分析数据分析是桥梁荷载试验中的重要环节。

通过对试验数据的分析，可以评估桥梁的结构性能和受荷情况，为桥梁设计和改进提供参考依据。

常用的数据分析方法包括应变-挠度曲线分析、动态响应分析和疲劳寿命评估等。

三、结论桥梁荷载试验方案的设计和数据分析是保证桥梁结构安全和可靠性的重要手段。

通过合理设计试验方案和科学分析试验数据，可以全面了解桥梁的荷载性能和使用状况，并为桥梁的设计、改进和维护提供科学依据。

道路桥梁荷载试验技术道路桥梁是国家基础设施建设的重要组成部分，承载着交通运输的重任，是联系城市和交通的重要纽带。

为了确保桥梁的安全运营，需要对道路桥梁进行荷载试验。

本文将介绍道路桥梁荷载试验技术的相关知识。

一、荷载试验的概念荷载试验是一种测试结构物承受负荷能力的方法，对于道路桥梁结构而言，荷载试验是一个非常重要的工作，它能够确保桥梁在正常运营时不会出现结构问题和安全隐患。

道路桥梁荷载试验分为静载试验和动载试验两种方式，其中静载试验包括静载试验和静力分析试验。

二、荷载试验的方法（一）静载试验静载试验是指在道路桥梁上施加一定的静荷载，通过测量变形和应力、应变，评估结构的承载能力。

静力分析试验是通过对应力和应变的分析，对道路桥梁的承载性进行评估。

静载试验需要安装测量设备，包括测量桥面变形的位移计和测量应力、应变的应变计。

试验时，通过施加重载到钢板的顶端，从而施加横向的力到路面，以确定桥梁对纵向和横向负荷的反应。

（二）动载试验动载试验是指在道路桥梁上以较高的速度行驶一定的车辆，通过测量桥梁振动响应，评估结构的承载能力。

动载试验分为低速试验和高速试验两种方式。

低速试验可以通过均衡车辆的质量和道路数据，模拟真实的车辆荷载，并使用传感器测量桥面的振动响应来评估桥梁承载能力。

高速试验则需要使用比较特殊的设备，如振动仪和高速摄像机等，以获取桥梁在高速条件下的振动响应和破坏模式。

三、荷载试验的设备荷载试验包括多种设备，主要有：（一）变形测量设备变形测量设备是用于测量桥梁结构的变形和位移的设备，包括压力计和支承力测量装置。

（二）应变测量设备应变测量设备是用于测量桥梁结构应变量的设备，包括线性应变计和应变量计。

（三）振动测量设备振动测量设备是用于测量桥梁在荷载下振动的设备，包括振动仪和高速摄像机。

（四）安全设备安全设备包括防爆器、遮断板等设备，用于确保荷载试验人员的安全。

四、荷载试验的影响因素荷载试验的结果受到多方面因素的影响，包括道路桥梁的年限、设计、建造以及维护等因素，因此，荷载试验结果需要结合多个因素综合评估并进行判断。

桥梁荷载试验报告内容一、桥梁荷载试验报告（一）试验目的桥梁就像一个巨人，每天都要承受各种压力，荷载试验就是为了看看这个巨人到底有多强壮。

我们要知道桥梁在正常使用情况下能承受多大的重量，就像看看一个人的极限是能背多少东西一样。

这可以帮助我们判断桥梁是不是安全，结构是不是合理，为以后的维护或者改进提供依据呢。

（二）试验准备1. 首先得有试验仪器呀，像各种传感器，就像是桥梁的小医生的听诊器一样。

要确保这些仪器能准确测量压力、变形等数据，而且得提前校准好，不然就像用不准的秤去称东西，那可不行。

2. 还要对桥梁进行详细的检查，看看有没有明显的裂缝或者损坏的地方，把这些都记录下来。

这就好比给巨人做个初步体检，看看有没有表面上的伤口。

（三）试验内容1. 静载试验把不同重量的东西放在桥梁的不同位置，就像在巨人的肩膀、背上等不同地方放重物。

然后测量桥梁的变形情况，看它是怎么被压弯的，下沉了多少。

这个变形数据可重要啦，它能告诉我们桥梁的刚度够不够。

同时也要测量桥梁内部的应力情况，应力就像是桥梁内部的小情绪，压力太大就会有不好的情绪，也就是应力过大，可能会导致结构破坏。

2. 动载试验让一些车辆或者其他有动力的东西在桥梁上行驶，模拟实际交通情况。

这时候要测量桥梁的振动情况，就像看巨人在走路的时候身体是怎么晃动的。

分析桥梁的动力特性，比如它的固有频率是多少。

如果桥梁的固有频率和车辆等的振动频率接近，那就可能会产生共振，这可是很危险的，就像两个人一起走路步伐一致的时候会越走越合拍，桥梁共振就可能会导致结构损坏。

（四）试验结果分析1. 对静载试验结果的分析如果桥梁的变形在规定的范围内，那就说明它的刚度是合格的。

比如说规定桥梁在一定重量下最多下沉多少厘米，如果实际测量的下沉量小于这个值，那就是好的。

应力情况也要看，如果应力没有超过材料能承受的极限，那就说明桥梁结构在承受静载的时候是安全的。

2. 对动载试验结果的分析振动的幅度不能太大，如果振动幅度过大，就可能会让桥上的车辆行驶不平稳，也会影响桥梁的使用寿命。

桥梁荷载试验一、桥梁荷载试验的目的桥梁荷载试验是对桥梁结构物工作状态进行直接测试的一种鉴定手段。

由于大桥的跨径较大，设计、施工技术难度较大，另外，根据国家有关规定，大型桥梁竣工后应进行生产鉴定性质的试验，桥梁荷载试验力求达到以下目的：1、通过现场加载试验以及对试验观测数据和试验现象的综合分析，检验本桥设计与施工质量，确定工程的可靠性，为竣工验收提供技术依据；2、直接了解桥跨结构的实际工作状态，判断实际承载能力，评价其在设计使用荷载下的工作性能；3、验证设计理论、计算方法和设计中的各种假定的正确性与合理性，为今后同类桥梁设计施工提供经验和积累科学资料；4、通过动载试验测定桥跨结构的固有振动特性以及其在长期使用荷载阶段的动力性能，评估实际结构的动载性能；5、通过荷载试验，建立桥梁健康模型，记录桥梁健康参数。

二、桥梁荷载试验的分类桥梁荷载试验包括静力荷载试验与动力荷载试验。

一般情况下只做静力荷载试验，必要时增做部分动力荷载试验，如特大型桥梁、新型桥梁等。

静力荷载试验是指将静止的荷载作用于桥梁上的指定位置，以便能够测试出结构的静应变、静位移以及裂缝等，从而推断桥梁结构在荷载作用下的工作状态和使用能力。

动力荷载试验是指采用动力荷载，如行驶的汽车荷载或者其他动力荷载作用于桥梁结构上，以测出结构的动力特性，如振动变形，从而判断出桥梁结构在动力荷载下受冲击和振动影响。

桥梁的动力荷载试验和静力荷载试验相比具有其特殊性。

首先，引起结构产生的振幅（如车辆、人群、阵风或地震力等）和结构的振动影响是随时间而变化的，而结构在动荷载作用下的响应与结构本身的动力特性有密切关系，动荷载产生的动力效应一般大于相应的静力效应。

三、静力荷载试验1、静力荷载试验时梁的内力控制截面的规定一些主要桥型的内力控制截面规定如下：（1）简支梁桥的主要控制截面内力为跨中最大正弯矩处；控制截面附加内力为支点最大剪力、墩台最大垂直力。

（2）连续梁桥主要控制截面内力的支点最大负弯矩处、跨中最大正弯矩；控制截面附加内力为支点最大剪力、墩台最大垂直力。

桥梁结构荷载试验桥梁结构荷载试验是对桥梁的承载能力和安全性能进行评估的重要手段之一、通过对桥梁进行不同类型荷载的施加，可以模拟实际使用情况下的力学行为和响应，对桥梁结构的设计和施工提供科学依据。

下面将详细介绍桥梁结构荷载试验的内容和步骤。

一、荷载试验的目的：1.评估桥梁结构的承载能力和安全性能；2.验证桥梁设计和施工的可靠性和合理性；3.提供桥梁结构的实际受力和变形信息。

二、荷载试验的类型：1.静载试验：施加静力荷载，直接测量桥梁结构的应力、应变、挠度等参数，评估结构的变形和破坏特性。

2.动载试验：施加动力荷载，观测桥梁的振动响应，分析结构的固有频率、模态形态等信息。

三、荷载试验的步骤：1.准备工作：确定试验桥梁的类型、形式、规模和试验荷载，制定试验计划。

2.安装测点：在桥梁结构上布置压力传感器、应变计、位移计等测点，用于记录和监测试验过程中的受力和变形情况。

3.施加荷载：根据试验计划，选择适当的荷载方式，施加在桥梁上，如车辆、锚固装置等。

4.数据采集：使用数据采集系统实时记录和存储试验过程中的测量数据。

5.观测记录：观察试验过程中的变形和破坏情况，并记录下来。

6.分析评估：根据试验数据和观测记录，对桥梁结构的承载能力和安全性进行评估分析。

7.结果验证：将试验结果与设计要求和规范标准进行验证，判断桥梁结构是否满足要求。

8.报告总结：根据试验结果和分析，编制试验报告，总结试验过程和结论，提出对桥梁结构的改进建议。

四、荷载试验的注意事项：1.试验过程中要保证试验桥梁的稳定性和安全性，避免试验荷载造成过大的变形和破坏。

2.正确选择试验荷载的类型和大小，保证试验结果的可靠性和准确性。

3.严格按照试验计划和步骤进行试验，确保试验的规范性和可重复性。

4.在试验中及时记录和保存试验数据和观测记录，确保数据的完整性和可靠性。

5.结果分析和评估应基于科学的理论和方法，确保评估的准确性和客观性。

6.报告总结应清晰、准确地表达试验过程和结果，提出合理的改进建议。
