内容摘要
内容摘要
全书分为10章，内容包括机械和机械设计基础、物体的受力分析与平衡、杆件的基本变形与强度计算、常用 的机械传动机构、通用零部件以及液压传动、气压传动等内容全书分为10章，内容包括机械和机械设计基础、物 体的受力分析与平衡、杆件的基本变形与强度计算、常用的机械传动机构、通用零部件以及液压传动、气压传动 等内容。

凡具备上述（1）、（2）两个特征的实物组合体称为机构。 机器能实现能量的转换或代替人的劳动去做有用的机械功，而 机构则没有这种功能。
仅从结构和运动的观点看，机器与机构并无区别，它们 都是构件的组合，各构件之间具有确定的相对运动。因此，通 常人们把机器与机构统称为机械。
ppt课件
7
机械设计基础
绪论
如图1-1所示的内燃机，
图1-5（a）闭式运动链
机械设计基础
ppt课件
图1-5（a）开式运动链
16
• 将运动链中的一个构件固定，并且它的一个 或几个构件作给定的独立运动时，其余构件 便随之作确定的运动，此时，运动链便成为 机构。
• 机构的组成:
• 机 架：固定不动的构件
• 原动件：输入运动的构件
• 从动件：其余的活动构件
1)运动副：两构件之间直接接触并能产生一定的相对
运动的连接称为运动副。
运动副元素：两构件上直接参与接触而构成运动副的部分— —点、线或面。
2) 运动副的分类
平面
运 运动副 动 副
空间 运动副
机械设计基础
高副：点、线接触 低副：面接触
球面副 螺旋副
ppt课件
运动副 转动副
13
图1-2 转动副
图1-3 移动副
是由汽缸体1、活塞2、连杆3、曲轴4、 小齿轮5、大齿轮6、凸轮7、推杆8等系列 构件组成，其各构件之间的运动是确定的。
0.1.2 构件与零件
机构是由具有确定运动的单元体组成的，这 些运动单元体称为构件。
组成构件的制造单元体称为零件。 零件则是指机器中不可拆的一个最基本的 制造单元体。构件可以由一个或多个零件组成。
ppt课件
20
机械设计基础

电影放映机卷片机构
2018/10/8
26
§6—3 不完全齿轮机构
外啮合不完全齿轮 内啮合不完全齿轮机构
2018/10/8
27
§6-4
凸轮间歇运动机构
凸轮间歇运动机构通常有两种型式。
一种是圆柱形凸轮间歇运动机构。凸轮1呈圆柱形，滚子
3 均匀分布在转盘 2 的端面，滚子中与转盘中心的距离等 于R2。当凸轮转过角度δt时，转盘以某种运动规律转过的
2．根据圆柱销数分类
圆柱销可以是一个，也可以是多个．在单圆柱销槽轮机构中， 拨盘转动一周，槽轮转动一次，如果有多个圆柱销，拨盘转动 一周，则槽轮转动多次。
2018/10/8
25
槽轮机构的特点及实际应用
槽轮机构结构简单，容易制造，工作可 靠。但工作时有一定程度的冲击，一般不宜 用于高速转动的场合。
盘可以实现任何运动规律，还可以用改变凸轮推程运 动角来得到所需要的转盘转动与停歇时间的比值。
2018/10/8 12
驱动棘爪形状可以制成直的或带钩头的。
2018/10/8
13
如果需要棘轮作双向的间歇运动，可以把棘轮的轮齿做成矩形， 棘爪做成可翻转的结构，
翻转变向棘轮机构
2018/10/8
回转变向棘轮机构
14
2. 摩擦式棘轮机构 偏心楔块式棘轮机构
2018/10/8
15
利用楔块与摩擦轮间的 摩擦力与楔块偏心的几何 条件实现摩擦轮的单向间 歇转动。 当摆杆逆时针方向转动 时，构件1（楔块）使摩 擦轮依同一方向转动，构 件3是止动楔块。当摆杆 顺时针方向摆动时，摩擦 轮静止不动。
2018/10/8 7
二、常见的棘轮机构的类型：
1.轮齿式棘轮机构

/webnew/
5.1.1 棘轮机构的工作原理

图5.1 单动式棘轮机构
/webnew/
5.1.1 棘轮机构的工作原理



常用的棘轮机构可分为齿式棘轮机构和摩擦式棘轮机构两大 类。 1. 齿式棘轮机构 齿式棘轮机构按其运动形式又可分为三类： (1) 单动式棘轮机构 如图5.1所示，当主动摇杆往复摆动一 次时，棘轮只能单向间歇地转过某一角度。 (2) 双动式棘轮机构 如图5.2所示，在摇杆往复摆动时都能 使棘轮作同一方向的间歇转动。棘爪可做成钩头，如图 5.2(a)所示，或直头，如图5.2(b)所示。
/webnew/
5.1.1 棘轮机构的工作原理

图5.3 可变向棘轮机构
/webnew/
5.1.1 棘轮机构的工作原理

2. 摩擦式棘轮机构 图5.4所示为摩擦式棘轮机构，与齿式棘轮机构相 比，摩擦式棘轮机构能无级调节棘轮转角的大小， 而且降低了机构的冲击和噪声。当摆杆1作逆时针 转动时，利用棘爪2与棘轮3之间的摩擦带动棘轮3 和摇杆一起转动；当摇杆作顺时针转动时，棘爪2 与棘轮3之间产生滑动，这时由于制动爪4的作用能 阻止棘轮反转。

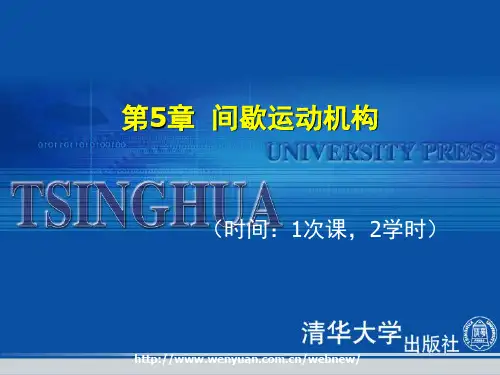

第5章 间歇运动机构
（时间：1次课，2学时）
/webnew/
第5章 间歇运动机构


本章要点及学习指导： 间歇运动机构类型很多，本章仅介绍棘轮机构、 槽轮机构和不完全齿轮机构的工作原理、运动 特点和应用。通过本章的学习，要求学习者了 解棘轮机构和槽轮机构的工作原理、运动特点 和应用。
/webnew/
5.2.2 槽轮机构的特点和应用

图5.9 自动机床的刀架转位机构
/webnew/
5.2.2 槽轮机构的特点和应用
