各种破碎机结构原理培训ppt课件

反击式破碎机的类型
• 1.单转子反击式破碎机
• 单转子反击式破碎机主要由转子、 打击板(又称板锤)、反击板、机体等部 件组成。机体分上下两部分，均由钢板 焊接而成。机体内壁装有衬板，前后左 右均设有检修门。打击板与转子为刚性 连接；反击板是一衬有锰钢衬板的钢板 焊接件，有折线形和弧形两种，其一端 铰接固定在机体上，另一端用拉杆自由 悬吊在机体上，可以通过调节拉杆螺母 改变反击板与打击板之间的间隙以及控 制物料的破碎粒度和产量。如有不能被 破碎的物料进入时，反击板会因受到较 大的压力而使拉杆后移，并能靠自身重 力返回原位，从而起到保险的作用。机 体入口处有链幕，既可以防止石块飞出， 又能减小料块的冲力，达到均匀喂料的 目的。

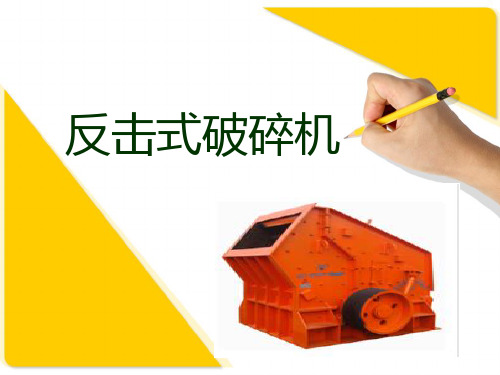

反击式破碎机
反击式破碎机的构造
1）反击板 反击板的作用是承受被板锤击出的物料的冲击，使物料受冲击而破碎，并将冲击 破碎后的物料重新弹回冲击区，再次进行冲击破碎获得所需的产品粒度。 反击板的形式很多，主要有折线形和弧线形两类。折线形反击面能使在反击板各 点上的物料都是以近似垂直方向进行冲击，因此可获得最佳的破碎效果。圆弧形反击 面能使料块由反击板反弹出来之后，在圆心区形成激烈的冲击粉碎区，以增加物料的 自由冲击破碎效果。 反击板一般采用钢板焊成。其反击面上装有耐磨的衬板、但也可用反击辊或篦条 板组成。带有篦缝的反击面，其产品细粒级含量较少，设备生产能力可提高，电耗省。 但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷。 反击式破碎机的转子大都采用整体铸钢制成，结构坚固耐用，易于安装板锤，它 的质量大，能满足破碎要求。 小型和轻型反击式破碎机的转子也可采用钢板焊接而成。 2）板锤 板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作可靠、装卸 简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金 钢制成。板锤的形状很多，有长条形、T形、S形、工形、斧形和带槽式等形状，现在 一般为长条形。

—— 提高混合物料中不同物料粒度的均匀性 ◇ 防止离析现象(自动分级)，如：调味粉、饮料粉等。
—— 进行选择性粉碎 ◇ 利于物料内部组分分离，如：玉米脱胚、小麦提粉等。
—— 增加固体表面积 ◇ 利于后续处理，如：果蔬的后续干燥脱水。
—— 利于计量包装
7
3.1.4 粉碎的方式
（1）挤压——物料在两个工作构件之 间受到缓慢增长的压力作用而被粉碎。
• 喂入口设置于转子主轴的一 侧，沿其轴向进入粉碎室；
• 筛片包角 为360o， 构成圆 形或水滴形环筛。
• 特点：粉碎室宽度较小，结 构简单，筛理面积大，粉碎 效率高，可远距离或通过软 管多点取料，转子可正反两 个方向作业。
• 应用：多见于小型粉碎机。
26
3.2.1 锤片式粉碎机
③ 径向喂入式
(c)径向喂入式 1－进料斗； 2－转子辐板； 3－锤片； 4－筛片； 5－出料口
13
3.1.6 粉料测定方法
（1）显微镜法（直接） （2）筛分（直接） （3）沉降法（沉降速度大小判断） （4）气流法（气流通过物料速度大小） （5）吸附法（特别物料被吸附量） （6）激光衍射法（粒度分析仪）
14
激光粒度分析仪工作原理
检测器
激
样品
光
颗粒
• 激光发生散射现象，产生散射角大小来反映粒径——粒径区间。
• 辊式磨粉机 广泛用于小麦制粉工业，也用于酿 酒厂的原料破碎等工序；
• 精磨机 用于巧克力的研磨； • 多辊式粉碎机 用于啤酒厂各种麦芽的粉碎加工。 • 可用于油料轧坯、糖粉加工、麦片加工等。
• 有辊式破碎机、齿辊破碎机、轧坯机、胶辊砻 谷机、碾米机等具体机型。
31
3.3.1 辊式磨粉机工作原理

②减少由于负荷不均匀产生的振动。 •
PPT文档演模板
破碎机械设备
3、锤子
（1）锤子自由悬挂在销轴上； 转子静止，锤头下垂； 转子转动，锤头呈辐射状散开；
（2）型式 轻型（3.5~15Kg) 中型（30~60Kg) 重型 (50~120Kg)
★质量要求:冲击时不向后偏倒。 （3）材料：高锰钢 •
PPT文档演模板
K1 ——易碎系数 （见表2-2） ； K2——物料堆积密度修正系数； K3 ——进料粒度修正系数（见表2-3）； e ——破碎机出料口宽度； q ——单位出口宽度• 的生产能力（见表2-1）。
PPT文档演模板
破碎机械设备
•4、功率N
（1）简摆颚式破碎机
N=10.2L·H·S·n （KW）
L ——颚口长度， H ——颚膛高度
（2）产品粒度 卸料篦条间隙； 锤头与篦条的间隙
★一般篦条间隙↓， 粒度↓， i ↑ ，Q ↓
PPT文档演模板
破碎机械设备
• 2、转子转速
（1）影响因素 锤头冲击物料时的动能
（2）要求 nmax: 运转时不引起共振 nmin： 运转时锤子呈辐射状
（3）数值 单转子：锤头速度 v=40~55 m/s 双转子（或重锤）：锤头速度 v=18~25m/s
（4）n与 i, N, 磨损之间关系
一般n ↑， i ↑ ，N ↑ ，磨损↑
PPT文档演模板
破碎机械设备
•3、生产能力 单锤机 Q = L·D ·e (T/h)
L—转子长度；m D —转子直径；m e —篦条间隙；mm
4、功率 N = (0.1~0.15) L·D2 ·n (Kw)
n —转子转速；r/min
（2）颚板最大行程在下部， 卸料口宽度变化大，粒度 不均匀；

圆锥式破碎机的应用范围:
圆锥破碎机适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的 破碎，可以破碎中等和中等硬度以上的各种矿石和岩石。圆锥破碎机 破碎比大、效率高、能耗低，产品粒度均匀，适合中碎和细碎各种矿 石，岩石。
结构
•机座 •可动锥体
•固定锥体 •主轴
1
2
•偏心套 •传动部分
3
圆锥式破碎机的机座安装在混凝土基础上，固定锥 体固定在机座上，可动锥体安装在立轴上并斜插在偏心 轴套内(主轴的中心线与机体中心线问夹角约2—3度)。 电机经减速装置带动偏心套作旋回运动。
技术优势
采用新概念破碎技术，能满 足不同物料规格的破碎，碎， 滴足 “多碎少磨”新工艺的 要求。该机不仅破碎比大， 产品粒度细而均匀，而且单 位电耗低，该机的破碎机破 碎物料的湿度要求没有太大 的要求，也适合任何的坚硬 的脆性物料，可用于各种矿 物的破碎。该机通过大型的 工程证明了该机在矿物加工 领域中的良好应用前景。
圆锥破碎机
圆锥式破碎机的特点
破碎比大、损耗低、生产效率高
产品粒度均匀
运行可靠，成本低
圆锥式破碎机的液压系统方便可 靠，能提供安全有效的过载保护
液压圆锥破碎机
/u80/v_NDY5MjQwN DU.html 视频地址（可用“维棠”下载）
谢谢观看
机械结构设计
圆锥式破碎机
目录
发展和应用范围
结构和工作原理 机型分类和技术优势 圆锥式破碎机的特点
1
2
3 4
发展和应用范围
圆锥式破碎机的发展:
圆锥破碎机的问世比辊式破碎机晚一百多年，比旋回破碎机晚二十多 年。 1927年，缓倾斜锥面的圆锥破碎机（以后简称缓锥圆锥破碎机）正 式用于工业上。这类圆锥破碎机有西蒙式标准和短头的圆锥破碎和球 面圆锥破碎机，它们的特点是动锥呈缓倾斜，有弹簧过载保护装置。 到了50年代末，各国制造的圆锥破碎机开始广泛采用液压技术，使 圆锥破碎机得到进一步改进，此时缓圆锥破碎机在保持原有弹簧过载 保护装置和缓锥面的基础上，采用了液压或气压调节排矿口装置，液 压过载保护装置和液压锁紧装置。 70年代，圆锥破碎机，在两个方面取得进展，一是3050毫米的大型 圆锥破碎机问世，二是能生产特细物料的陡锥和缓锥圆锥破碎机问世。 后者具有新型的破碎腔结构，主轴短，能获得4目的物料特点。

压力下传递压强的原理。
当液压破碎器工作时，液压力通 过高压油管传递到破碎锤内，使 破碎锤产生冲击力，从而破碎物
体。
液压破碎器的优点在于其破碎力 大、破碎效率高、易于控制和操
作等。
主要部件功能
高压油泵
1
提供高压油，是液压破碎 器的动力源。
控制阀
4
控制液压力的大小和方向 ，操作简单方便。
破碎锤
2
接受高压油的冲击力，产
Part
06
客户案例与实际应用
客户案例介绍
案例一
案例三
某矿业公司使用ZY液压破碎器进行岩 石破碎的案例，重点介绍设备选型、 使用过程、效果评估等方面的内容。
某道路施工企业使用ZY液压破碎器进 行路面破碎的案例，重点介绍设备在 道路维护和改造中的实际应用、设备 保养等方面的内容。
案例二
某建筑公司使用ZY液压破碎器进行混 凝土破碎的案例，重点介绍设备在实 际施工中的应用、操作技巧等方面的 内容。
液压破碎Байду номын сангаас无法启动
检查电源、启动按钮是否正常，检查油位是 否正常。
油温过高
检查液压油是否清洁，检查散热器是否正常 工作。
破碎头振动过大
检查破碎头紧固件是否松动，调整破碎压力 和破碎头位置。
噪音过大
检查液压破碎器各部件是否正常，特别是油 泵和破碎头。
维护保养建议
01
02
03
04
定期检查液压油
定期更换液压油，确保液压系 统清洁。
04
ZY液压破碎器操作与维护
操作步骤
启动前检查
确保液压破碎器正常工 作，检查油位、紧固件
等是否正常。
启动操作
按下启动按钮，观察液 压破碎器是否正常运转

更换易损件：定期 更换辊式破碎机的 易损件，如辊子、 轴承等
结构简单，易于维护
破碎效率高，能耗低
适应性强，可处理多种物 料
噪音低，环保性能好
破碎效率较低 易磨损，需要定期更换辊皮 噪音较大，需要采取降噪措施 占地面积较大，需要较大的空间
适用于破碎硬度较高的物料，如铁矿石、铜矿石等 适用于破碎粒度较大的物料，如煤矸石、石灰石等 适用于破碎含水量较高的物料，如湿煤、湿石灰等 适用于破碎脆性物料，如玻璃、陶瓷等 不适用于破碎粘性物料，如粘土、污泥等 不适用于破碎易燃易爆物料，如煤粉、火药等
添加标题
检查电源电压是否符 合要求，确保安全
添加标题
检查设备安装位置是 否正确，是否稳固
添加标题
检查设备各部件是否 安装到位，是否紧固
添加标题
检查设备运行是否正 常，有无异常声音或 振动
添加标题
检查设备各部件是否 润滑良好，是否需要 添加润滑油
添加标题
检查设备安全防护措 施是否到位，是否安 全可靠
确保辊式破碎机安装稳固，避免振动和噪音 定期检查辊式破碎机的磨损情况，及时更换磨损部件 确保辊式破碎机的润滑系统正常工作，避免磨损和发热 操作过程中注意安全，避免意外伤害
物料性质：硬度、 粒度、湿度等
生产需求：产量、 粒度、能耗等
设备性能：破碎 效率、能耗、维
护成本等
环保要求：粉尘、 噪音、废气排放 等
投资预算：设备 价格、安装成本、
运行成本等
技术支持：厂家 技术实力、售后
服务等
辊式破碎机的类型：根据物料性质和生 产需求选择合适的辊式破碎机型号
辊式破碎机的尺寸：根据生产规模和物 料粒度要求选择合适的辊式破碎机尺寸
破碎机将物料破碎成小块 破碎后的物料通过输送带输送到成品仓 成品仓中的物料经过筛选、分级，得到不同粒度的成品 成品通过输送带输送到包装机进行包装 包装后的成品通过输送带输送到成品仓库，等待发货

PEX细鄂式破碎机结构及工作原理
PEX细碎颚式破碎机主要有机架、动颚、偏心轴、 颚板、肘板等零部件组成，电动机通过三角皮带 转动偏心轴，使动颚按已调整好的轨道进行运动， 从而将破碎腔内的物料破碎。细碎颚式破碎机机 架是单个整体浇钢结构，机架前壁上装有用楔形 螺栓紧固的固定颚板，在破碎腔左右的机架侧壁 上装有边护板，以防止机架侧壁的磨损。
PEX细鄂式破碎机产品特点
1、破碎腔深而且无死区，提高了进料能力与产量； 2、其破碎比大，产品粒度均匀； 3、垫片式排料口调整装置，可靠方便，调节范围大，增
加了设备的灵活性；
4、润滑系统安全可靠，部件更换方便，保养工作量小；
5、结构简单，工作可靠，运营费用低。
6、设备节能：单机节能15%～30%，系统节能一倍以上；
PEX 细 碎 鄂 式 破 碎 机
编者：中兖2013 时间：2014-6-7
PEX细鄂式破碎机目录
1、PEX细鄂式破碎机产品介绍
2、PEX细鄂式破碎机产品特点
3、PEX细鄂式破碎机结构及工作原理 4、PEX细鄂式破碎机技术参数
5、PEX细鄂式破碎机产品图片
PEX细鄂式破碎机产品介绍
PEX系列细颚式破碎机作为物料破碎的首选设备，用于破 碎抗压强度320MPa以下的各类矿石、岩石等物料的中、 细 碎作业。细颚式破碎机简称细颚破或细破，是破碎腔比 较 小的鄂破，一般破碎出来的料度均匀。细颚式破碎机是 岩 石破碎机中的一种，主要是用来
工作原理
PEX细鄂式破碎机的偏心轴分为两部分，其偏心轴相同，偏心方向 相反，每部分各悬挂一件动鄂头，电机通过三角带经槽轮驱动偏心 轴，当偏心轴旋转时，使动鄂头按偏心轨迹往复运动，一边动鄂向
固定板运动破碎物料时，另一边动鄂远离固定板排料，交替运动完

⑶活塞向下 当活塞向上时，活塞转换腔与阀内高压腔相连，这
样缸体上腔变为受高压。 上、下腔都受高压作用，且A1〉A2，活塞受向下作
用力。 另一方面，高压氮气受压给活塞一个向下作用力，
这样活塞迅速向下运动。
POWERHORSE 6
一、破碎锤的工作原理
⑷阀向下 在这之前，活塞打击钎杆，缸体转化腔与低压腔相
26
五、破碎锤的操作保养
POWERHORSE
将机械先行暧机再进行作业 在进行破碎打击作业之前，请预先将工程机械先行暧机至十分钟，尤其是在冬季
时期，此项程序将有助于作业顺利。
27
五、破碎锤的操作保养
POWERHORSE
安装及拆卸 1．将工程机械移至平坦开阔之地方并必须注意不宜有水气，污泥及灰尘等易污染
调整二次溢流阀压力
POWERHORSE
16
四、挖掘机的系统调整
调整 结果
POWERHORSE
17
五、破碎锤的操作保养
操作注意事项
POWERHORSE
18
五、破碎锤的操作保养
POWERHORSE
19
五、破碎锤的操作保养
POWERHORSE
20
五、破碎锤的操作保养
POWERHORSE
21
五、破碎锤的操作保养
POWERHORSE
22
五、破碎锤的操作保养
POWERHORSE
23
五、破碎锤的操作保养
POWERHORSE
勿以钎杆以摇晃使用 破碎作业进行时，如企图将钎杆以摇晃使用，主体螺丝与钎杆均将有破裂的
可能。
24
五、破碎锤的操作保养
POWERHORSE
当目标物为较大或较硬之石块时，请选择以从边缘处进行破碎之作业。不论再大 及再硬的石块，选择从边缘开始打击通常是较容易击破的方式。

活动颚板的底部，即卸料口处为最大。
2、复杂摆动颚式破碎机 作圆弧摆动的同时还作上下运动，故又称复杂摆动颚式破碎机
图3 复杂摆动颚式破碎机结构图
活动颚板悬挂在偏心轴上，而活动颚板的底部则支撑在推 力板上。当偏心轴转动时，活动颚板在其带动下作上下、左右 的复杂的运动，故称复杂摆动式。

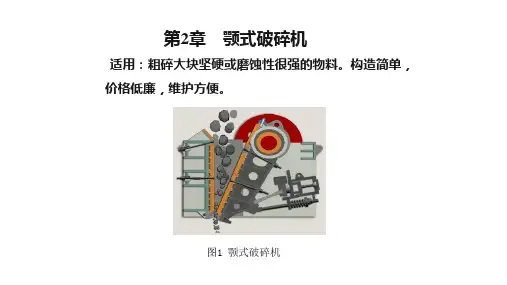

二、 颚式破碎机的工作原理 颚式破碎机破碎方式为曲动挤压型，运作原理主要模拟
4、传动机构 偏心轴是颚式破碎机的主轴，
是带动连杆或活动颚板作往复运动 的主要部件，合金钢制造。
悬挂轴采用合金钢或优质碳素 钢制造。偏心轴的两侧分别装有飞 轮和胶带轮，使动力负荷均匀，破 碎机稳定运转。
图8 偏心轴
5、调节装置
颚式破碎机的出料口宽度，可以通过调节装置来 调整。
大、中型颚式破碎机的出料口宽度，是使用不同 长度的推力板来调整的，通过在机后壁与顶座之间垫 上不同厚度的垫片来补偿颚板的磨损。
图 5 颚式破碎机主要构造图
2、支承装置
支承装置主要用于支承偏心轴和悬挂轴，使它们固定 在机架上。目前，支承装置一般都采用滚动轴承，以减 小摩擦、方便维修和保证润滑。
3、破碎部件
图6 活动颚板和固定颚板图7 Nhomakorabea板工作表面的形状
颚板用于直接破碎物料，为了避免磨损，提高颚板使用 寿命，在颚板和颚腔两侧一般都镶上衬板。在衬板与颚板之 间，常常垫以塑性衬垫，以保持衬板与颚板紧密结合以及使 衬板受力均匀。衬板采用强度高且耐磨的锰钢铸造。为了有 效地破碎物料，衬板的表面常铸成波浪形和三角齿形。
动物的两颚运动。工作时，电动机驱动皮带和皮带轮，通过 偏心轴使动颚上下运动，当动颚上升时，肘板和动颚间夹角 变大，从而推动动颚板向定颚板接近，物料通过两颚板之间 的挤压、搓、碾等实现多重破碎；当动颚下行时，肘板和动 颚间夹角变小，动颚板在拉杆、弹簧的作用下离开定颚板， 已破碎物料在重力的作用下，经颚腔下部的出料口自由卸出。 随着电动机的连续转动，动颚做周期性的压碎和排料，实现 批量生产。

中细碎圆锥式破碎机与旋回破碎机的区别
中细碎圆锥式破碎机的工作原理与旋回破碎机相同， 但仅适用于中碎或细碎作业的破碎机械。中、细碎作业的排 料粒度的均匀性一般比粗碎作业要求的高，因此，在破碎腔 的下部须设置一段平行区，同时，还须加快破碎锥的旋回速 度，以便物料在平行区内受到一次以上的挤压。
中细碎作业的破碎比粗碎作业的大，故其破碎后的松散 体积就有较大的增加。为防止破碎腔可能因此引起阻塞，在 不增大排料口以保证所需的排料粒度的前提下，必须通过增 大破碎锥下部的直径来增大总的排料截面。圆锥破碎机的排 料口较小，混入给料中的非破碎物更易导致事故，且因中、 细碎作业对排料粒度要求严格，必须在衬板磨损后及时调整 排料口，因而圆锥破碎机的保险和调整装置较之粗碎作业更 为必要。

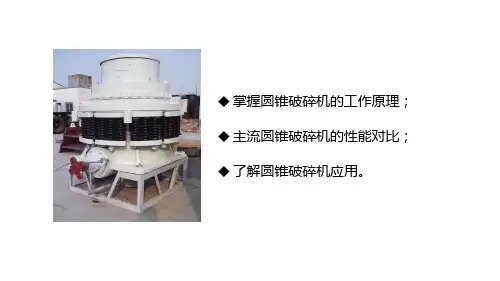

掌握圆锥破碎机的工作原理； 主流圆锥破碎机的性能对比； 了解圆锥破碎机应用。
一、圆锥破碎机的工作原理
圆锥破碎机主要是靠冲击能来完成破碎物料作业的。 圆锥破碎机工作时，电机带动转子作高速旋转，物料均匀 的进入破碎机腔中，高速回转的锤头冲击、剪切撕裂物料 致物料被破碎。
图3-1 圆锥破碎机工作示意图
图3-4 平行带
三、圆锥破碎机的应用
1、用于破碎各种中硬且磨蚀性弱的物料，其物料的 抗压强度不超过100MPa，含水率小于15%，被破碎 物料为煤，盐，石膏，砖瓦，石灰石等。
2、无机非金属材料工业中，圆锥破碎机主要用来 粉碎熟料矾土矿渣等，有时也做硬质原料第二级破 碎
二、工作参数的确定
1、 钳角
2、动锥转速
外锥
内锥
标准型
中间型
短头型
• 标准型和中间型圆锥破碎机，α=γ2﹣γ1≤2Φ，一 般γ1= 38°~41°， α= 21°~23°。 短头型圆锥破碎机破碎机无需考虑钳角，一般都

五、破碎锤的操作保养
POWERHORSE
2．将装设于机械体末端之截止阀旋转90°以防止液压油流出。 3．卸下工程机械上之软管接头，注意避免让尘土及污泥等进入油压管路中，请分别 以软管插销及整合盖将软管及管路封闭，以维持油路系统之清洁，并将高、低压软 管固定住，以免受污。 4．当欲将破碎锤卸下时，先将两支连接破碎与吊臂的销轴抽出即可。当于户外作业 时，请将破碎锤置于木块上使与地面隔离，并在外部予以复盖。 5．当破碎锤欲较长时间暂不使用时（三个星期以上） （1）请先将外部清理干净。 （2）将钎杆卸下并涂以防锈油后收置，将N2氮气先行释出后再将活塞推入油压缸 内。 （3）将破碎锤各部零件注入润滑油后再将钎杆装回。如此后便可予以保上台存。 6．欲将破碎锤重新装回进行作业时，必需将上述卸下程序反向进行便可，由于工程 机械在进行其他作业后极易使软管及管路沾染尘土，故在进行更换作业时应先将液 压管路及各接头清理干净。
六、破碎锤的常见故障
6、破碎锤不打击或打击次数少 截止阀关闭 油管接错 液压油流量不足 氮气压力不正常 溢流阀设定压力不正常
7、破碎锤打击无力 氮气压力过高 溢流阀设定压力过低 液压油流量不足 打击速度过快
POWERHORSE
五、破碎锤的操作保养
POWERHORSE
将机械先行暧机再进行作业 在进行破碎打击作业之前，请预先将工程机械先行暧机至十分钟，尤其是在冬季
时期，此项程序将有助于作业顺利。
五、破碎锤的操作保养
POWERHORSE
安装及拆卸 1．将工程机械移至平坦开阔之地方并必须注意不宜有水气，污泥及灰尘等易污染
液压油等物质存在。关闭引擎，并注意液压油缸内已加压时，应先使压力释出。
注意：无专用扭力工具时，用梅花扳手按规定顺序用大锤敲打使之拧紧直到螺母难 以转动为止，切记每只螺栓的拧紧力度要保持相近。
