光波导的分类
1. 平面光波导呀，就好比是一条宽敞笔直的大道，各种光信息能在上面稳稳地传输。
比如说我们手机屏幕的显示，不就是平面光波导在默默发挥作用嘛！
2. 条形光波导呢，就像一条有着特定路线的轨道，让光沿着它精准前进。
像那些光纤通信里，可不就经常用到条形光波导嘛！
3. 圆柱光波导好像一个神奇的光通道，把光环绕着引导。
你想想看，那些特殊的光传感器里不就有它的身影吗？
4. 梯度折射率光波导挺有意思的，就如同给光设置了一个奇妙的魔法场。
在一些复杂的光学系统里，它可是大显身手呢！
5. 布拉格光波导呀，就像是给光安上了一把锁，控制着光的进出。
这不，在很多光学器件的制造中可少不了它！
6. 光子晶体光波导就像是给光打造了一个梦幻的宫殿，让光在这里自由穿梭又有规矩。
很多高科技的光学实验里都会用到它哦！
7. 纳米光波导那可是超级精细的存在，像微小世界里的引路人。
在纳米级的光学应用中，它的作用可关键啦！
8. 聚合物光波导呢，就像是一块有魔力的塑料，却能很好地引导光。
一些轻便的光学设备里，就经常能看到它的贡献呀！
我觉得光波导的这些分类真是各有各的神奇和用处，共同推动着光学领域的发展呀！。
光波导成像原理光波导成像是一种基于光波导技术的成像原理，它利用光波导的特性将光信号传输和成像相结合，实现高分辨率的图像获取。
光波导成像技术在医学、生物学、通信等领域具有广泛的应用前景。
光波导是一种能够导引光信号传输的结构，它通常由高折射率的芯层和低折射率的包层组成。
光信号在芯层中传输时会受到全内反射的限制，从而实现了信号的传输和控制。
光波导的芯层可以是单一材料，也可以是多层结构，这取决于所需的光学性能。
光波导成像的原理是利用光信号在波导中的传输特性，通过控制入射光的角度和位置，使其在波导内部发生多次反射和折射，最终形成一个被聚焦的图像。
这种成像原理可以实现高分辨率的图像获取，同时还能够减少光信号的衰减和干扰。
在光波导成像中，入射光信号首先通过一个透镜系统进行聚焦，然后通过光波导的芯层传输。
在传输过程中，光信号会发生多次反射和折射，从而形成一个被聚焦的图像。
为了实现更高的分辨率，可以使用多个光波导进行成像，然后将它们的图像进行叠加。
光波导成像技术具有许多优点。
首先，它可以实现高分辨率的图像获取，可以清晰地显示被观察对象的细节。
其次，光波导成像可以减少光信号的衰减和干扰，提高成像的质量和可靠性。
此外，光波导成像还可以实现非接触式成像，避免了对被观察对象的损伤。
光波导成像技术在医学领域有着广泛的应用。
例如，在内窥镜检查中，可以使用光波导成像技术实现对人体内部器官的高分辨率成像，从而帮助医生进行准确的诊断和治疗。
此外，光波导成像还可以应用于生物学研究中，用于观察细胞和组织的微观结构。
光波导成像原理是一种基于光波导技术的成像原理，通过光信号在波导中的传输特性实现高分辨率的图像获取。
光波导成像技术在医学、生物学和通信等领域具有广泛的应用前景，将为我们带来更多的科学发现和技术突破。
光波导技术基础
摘要：
一、光波导技术的基本概念
二、光波导技术的理论基础
三、光波导技术的应用领域
四、光波导技术的发展趋势
正文：
光波导技术是一种基于光学原理，利用光波导传输光信号的技术。
光波导技术在现代通信、光学显示、光计算等领域有着广泛的应用，其理论基础主要包括几何光学、波动光学和电磁场理论等。
几何光学是光波导技术的重要理论基础之一，它主要研究光的传播规律。
光波导中的光传播可以看作是沿波导轴向的传播，因此，几何光学可以帮助我们了解光波导的传输特性。
波动光学则是研究光的波动性质，它可以帮助我们分析光波导中的模式特性和传输特性。
而电磁场理论则是研究电磁波的传播规律，它可以帮助我们了解光波导中的双折射现象和模式耦合等特性。
光波导技术在现代通信领域有着广泛的应用，如光纤通信、光波导分路器、光波导调制器等。
光波导技术还可以应用于光学显示领域，如液晶显示、等离子体显示等。
此外，光波导技术在光计算领域也有着广泛的应用，如光波导计算器、光波导神经网络等。
随着科技的不断发展，光波导技术的发展趋势也十分明朗。
首先，随着光纤通信的飞速发展，光波导技术也将得到进一步的发展。
其次，光波导技术的
应用领域将不断扩大，如在生物医学领域、量子通信领域等。
最后，光波导技术的研究方向也将不断拓展，如新型光波导材料、光波导器件等。
总之，光波导技术是一种重要的光学技术，它有着广泛的应用领域和发展前景。

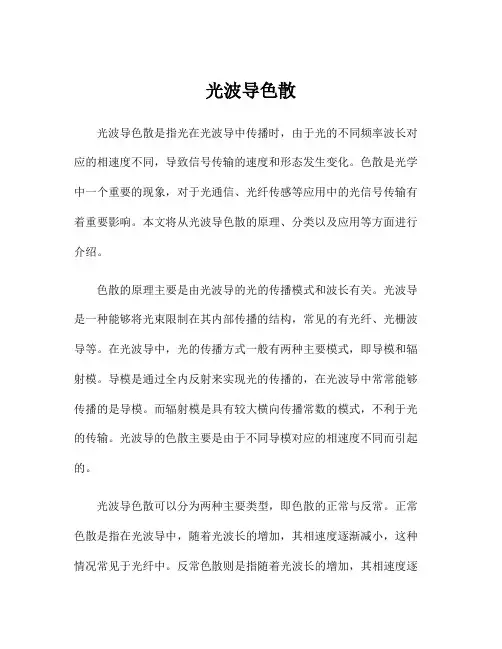

光波导色散光波导色散是指光在光波导中传播时，由于光的不同频率波长对应的相速度不同，导致信号传输的速度和形态发生变化。
色散是光学中一个重要的现象，对于光通信、光纤传感等应用中的光信号传输有着重要影响。
本文将从光波导色散的原理、分类以及应用等方面进行介绍。
色散的原理主要是由光波导的光的传播模式和波长有关。
光波导是一种能够将光束限制在其内部传播的结构，常见的有光纤、光栅波导等。
在光波导中，光的传播方式一般有两种主要模式，即导模和辐射模。
导模是通过全内反射来实现光的传播的，在光波导中常常能够传播的是导模。
而辐射模是具有较大横向传播常数的模式，不利于光的传输。
光波导的色散主要是由于不同导模对应的相速度不同而引起的。
光波导色散可以分为两种主要类型，即色散的正常与反常。
正常色散是指在光波导中，随着光波长的增加，其相速度逐渐减小，这种情况常见于光纤中。
反常色散则是指随着光波长的增加，其相速度逐渐增大，这种情况常见于光栅波导中。
在光通信系统中，光纤通常会使用正常色散，而光栅波导则可以用于实现反常色散的应用。
光波导色散在光通信中有着重要的应用。
在光纤通信中，正常色散对于光脉冲的扩散有影响，使得光脉冲的传输距离受到限制。
为了克服正常色散带来的影响，通常会采用一系列的技术手段来进行补偿，例如使用光纤光栅、光纤色散补偿模块等。
而在光栅波导中，反常色散可以用于实现光信号的多波长分组复用，从而提高光通信系统的传输容量。
除了在光通信领域中的应用，光波导色散还广泛应用于光纤传感领域。
光波导中的色散可以用于测量光纤中的温度、压力等物理量。
通过测量光信号在光波导中受到的色散的变化，可以推测光波导所处环境的物理量的变化。
光波导色散传感技术具有灵敏度高、分辨率高、实时性好等优点，因此成为了光纤传感领域的一大研究热点。
总之，光波导色散是指光在光波导中传播时由于光的不同频率波长对应的相速度不同所引起的信号传输速度和形态变化的现象。
其原理主要与光波导的传播模式和波长有关。
光波导原理光波导原理是一种利用光的传输特性来实现信息传输的技术。
它是一种基于光学原理的传输方式，可以将光信号传输到远距离的地方，同时保持信号的高速和高质量。
在现代通信领域中，光波导技术已经成为了一种非常重要的技术，被广泛应用于光通信、光传感、光计算等领域。
光波导原理的基本概念是光的全反射。
当光线从一种介质进入另一种介质时，如果两种介质的折射率不同，光线就会发生折射。
但是，当光线从高折射率的介质进入低折射率的介质时，如果入射角度大于一定的临界角度，光线就会被完全反射回高折射率的介质中。
这种现象被称为全反射。
利用全反射的原理，可以制造出一种光波导器件。
光波导器件是一种可以将光信号传输到远距离的器件，它由一条光波导管和一些光源、光探测器等组成。
光波导管是一种由高折射率材料制成的管状结构，它可以将光信号沿着管道传输。
光源和光探测器则用于产生和接收光信号。
光波导器件的工作原理是利用全反射的原理将光信号沿着光波导管传输。
当光信号从光源发出时，它会被引导到光波导管中。
由于光波导管的折射率比周围的介质高，光信号会被完全反射回光波导管中，从而沿着管道传输。
当光信号到达光探测器时，它会被探测器接收并转换成电信号。
光波导器件的优点是具有高速、高带宽、低损耗等特点。
由于光波导管的折射率比周围的介质高，光信号可以在管道中传输很长的距离而不会发生衰减。
同时，光波导器件的传输速度非常快，可以达到几十兆比特每秒甚至更高的速度。
这使得光波导器件在高速数据传输、光通信等领域中得到了广泛的应用。
除了光波导器件外，光波导原理还可以应用于其他领域。
例如，在光传感领域中，可以利用光波导原理制造出一种光纤传感器。
光纤传感器是一种可以利用光的传输特性来实现物理量测量的传感器。
它由一条光纤和一些光源、光探测器等组成。
当物理量发生变化时，光纤中的光信号会发生变化，从而可以测量出物理量的变化。
光波导原理是一种非常重要的技术，它可以利用光的传输特性来实现信息传输、物理量测量等功能。
光波导技术基础光波导技术基础一、光波导的概念与分类光波导是一种利用光的全反射原理进行光信号传输的技术。
根据传输介质的不同，光波导可以分为光纤和光平板两种形式。
光纤波导是采用纤维材料进行传输，而光平板波导则利用具有高折射率的平板材料进行传输。
二、光波导技术的优点1. 大容量传输：光波导技术可以实现大容量的光信号传输，远远超过以往的传输方式。
这是因为光波导中的光信号可以在光纤或光平板中进行不断的全反射，几乎没有信号损失。
2. 抗干扰能力强：光波导传输的光信号在传输过程中不会受到外界电磁干扰的影响，从而保证了传输质量的稳定性。
3. 低衰减率：光波导技术中的光信号衰减率很低，可以减少信号在传输过程中的能量损耗，提高传输距离。
4. 高速传输：由于光波导中的光信号传输速度快，可达到光速的75%以上，因此光波导技术被广泛应用于高速通信领域。
三、光纤波导技术的基本原理光纤波导是利用纤维材料的全反射原理进行光信号传输的技术。
光纤是由内心区域（称为纤芯）和外层（称为包层）组成的。
光信号可以通过纤芯中的光波引导到目的地。
光纤波导的基本原理源于光的全反射现象。
当光从光纤的一端进入时，如果光线入射角度小于临界角，光会被光纤的纤芯全反射，然后沿着纤芯继续传输。
这种全反射的现象可以保证光信号不会损失，从而实现光信号在光纤中的传输。
四、光平板波导技术的基本原理光平板波导技术是利用具有高折射率的平板材料进行光信号传输的技术。
平板材料可以是晶体或者其他具有高折射率的材料，例如硅。
光平板波导的基本原理是将光信号引导在平板材料的表面上，形成一条被限制在平板内传播的光波。
当光信号被平板表面反射时，会发生总反射现象，并且沿着平板表面传播。
平板的结构和特殊设计可以控制光信号的传输路径和传输效果。
五、光波导技术的应用领域光波导技术在通信、光学传感、生物医学和光学计算等领域具有广泛的应用。
在通信领域，光波导技术被广泛应用于光纤通信和光纤传感领域。
光栅光波导介绍光栅光波导是一种用于光信号传输与操控的重要光学器件。
它通过将光波导分割成一系列具有特定特征的周期性结构，可以实现对光波的调制、分光、波长选择和光谱分析等功能。
光栅光波导具有紧凑、高效、可集成等优点，在光通信、光传感和光子计算等领域发挥着重要作用。
光栅光波导的原理光栅光波导基于光的衍射和干涉原理，通过对光波导表面施加光栅结构，使得光在波导中传播时受到光栅的影响而发生衍射。
光栅光波导的结构通常由一组平行排列的柱状结构组成，这些结构与光栅周期相匹配，可以将入射的光波以一定的角度分散到不同的衍射阶上。
光栅光波导的工作原理可以简单归纳为以下几个步骤：1.入射光波被光栅结构分散到不同的衍射阶上。
2.不同衍射阶上的光波在波导内传播。
3.光波在波导中传播时受到衍射的干涉以及波导本身的限制。
4.光波最终到达输出端，可以被进一步操控或分析。
光栅光波导的特点光栅光波导具有以下几个特点：•色散特性：光栅光波导能够将不同频率的光波分离到不同的衍射阶上，实现色散的效果。
这对于光信号的波长选择和调制非常重要。
光栅光波导可以用于多波长分光仪、光通信中的多路复用技术等。
•光传感特性：光栅光波导在应变、温度、电场等外界环境参数变化时，其光波的衍射特性也会发生变化。
通过测量光栅光波导的衍射效果，可以实现对这些环境参数的敏感检测。
•紧凑集成特性：光栅光波导可以通过微纳加工技术制作，具有紧凑、高度集成的特点。
这使得光栅光波导在光电子集成芯片、光传感器等领域有着广泛的应用前景。
•调制和操控特性：通过改变光栅的形状、材料或周期，可以调制光栅光波导中光波的衍射性质。
这可以实现对光信号的调制和操控，例如实现光栅光开关、光调制器等功能。
光栅光波导的应用光栅光波导在光学通信、光子计算、光传感等领域有着广泛的应用。
光学通信光栅光波导在光学通信中被广泛应用于波长分复用、分光和光开关等方面。
通过控制光波在光栅光波导中的衍射和干涉，可以实现对不同波长光信号的选择和切换，实现光信号的多路复用和分配。
光波导的控制方案
光波导的控制方案包括以下几个方面：
1. 温度控制：光波导的传输性能受温度的影响较大，因此需要对光波导进行温度控制，以保持其传输性能稳定。
常用的控制方法包括温度传感器监测和温度控制装置调节光波导周围的温度。
2. 光强控制：光波导中的光强度会对传输性能产生影响，因此需要对光强进行控制。
常用的控制方法包括光强传感器监测和可调节光衰减器等装置控制光强度。
3. 折射率控制：光波导的折射率会影响光的传输速度和传输损耗等性能，因此需要对折射率进行控制。
常用的控制方法包括改变光波导的材料组成和结构，如改变材料的折射率，或通过施加外界电场调节光波导的折射率。
4. 偏振控制：光波导中的光一般具有两个正交方向的偏振态，可以通过控制偏振来实现对光的路由和分光等功能。
常用的控制方法包括由电光效应产生的电光调制器来调节光波导中的偏振。
5. 电信号控制：光波导器件一般需要外界电信号来控制其工作状态，如改变光的传输方向、分光比、相位等。
常用的控制方法包括通过驱动电路和外部电信号对光波导中的电光调制器或切换器等器件进行控制。
以上是光波导的一些常见的控制方案，具体的控制方案要根据具体的光波导器件和应用需求进行选择和设计。
简明光波导模式理论光波导模式理论是光学领域中的重要理论之一，它主要研究光在波导结构中的传播模式和特性。
在本文中，我们将简要介绍光波导模式理论的基本概念、原理、种类和特点，以及在光电子学、光通信等领域的应用，并分析其优缺点及改进方向。
1、光波导模式理论的基本概念和原理光波导模式理论主要研究光在波导结构中的传播模式和特性。
波导结构是指能够约束和引导光波传播的介质层或光纤。
根据麦克斯韦方程组和波动光学理论，光波导模式理论可描述为在波导结构中传播的光波的电磁场分布和传播常数之间的关系。
在光波导中，光波的电磁场分布在横向和纵向两个方向上，因此光波导模式理论包括横向模态和纵向模态。
横向模态是指光波在波导结构横截面上的场分布，它包括多种模式，如基模、高阶模、辐射模等。
纵向模态是指光波在波导结构长度方向上的场分布，它描述了光波的传播行为，包括相速度、群速度、衰减等参数。
2、光波导模式的种类和特点根据光波在波导结构中的传播特性和横向模态，光波导模式可分为多种类型。
其中，常见的类型包括：(1)基模（Fundamental Mode）：基模是波导结构中最基本的横向模态，它的场分布具有对称性，并且在横向方向上具有最小的光强分布。
基模的传播常数较小，具有最小的衰减系数。
(2)高阶模（Higher-order Mode）：高阶模是波导结构中除基模以外的其他模态，它的场分布具有非对称性，并且在横向方向上具有较大的光强分布。
高阶模的传播常数较大，具有较大的衰减系数。
(3)辐射模（Radiation Mode）：辐射模是波导结构中不限制光波传播的模态，它的场分布不受波导结构的限制，并且可以向外部辐射能量。
辐射模的传播常数最小，衰减系数也最小。
3、光波导模式在光电子学、光通信等领域的应用光波导模式理论在光电子学、光通信等领域具有广泛的应用价值。
例如，在光电子器件方面，光波导模式理论可用于分析器件的性能和使用条件。
在光纤通信方面，光波导模式理论可用于研究光的传输和信号处理。
