第2章光波导理论基础

光波导的理论以及制备方法介绍光波导是一种通过光信号的传导来实现信息交互的技术。

它是利用光在介质中的传播特性来实现光的传输和调控的一种器件。

光波导已经成为现代通信、光电子技术和光器件研究领域中不可或缺的一部分。

光波导的理论基础是基于光在介质中的传播原理。

当光束通过介质分界面时，会产生折射现象。

这种折射现象可以用斯涅尔定律来描述，即入射角与折射角之间的正弦比等于两种介质的折射率之比。

光波导利用不同折射率的介质之间的折射现象，将光束从一种介质中导入到具有更高折射率的介质中，并通过光束的反射、折射和散射等效应，使光能够在介质中传播和传输。

制备光波导的方法有多种，包括经典的物理刻蚀法、化学沉积法、水热法等，以及现代的微电子加工技术和激光加工技术等。

下面将介绍几种常见的制备方法：1.光刻法：光刻法是一种常见的光波导制备方法。

它利用光刻胶的光敏性，通过光学曝光和显影，将需要刻蚀的部分暴露出来，然后使用物理或化学刻蚀方法将暴露的部分去除，从而形成光波导的结构。

2.离子注入法：离子注入法是一种通过离子注入技术来改变材料的折射率分布，从而形成光波导结构的方法。

它通过在材料表面注入高能离子，改变材料的折射率，并形成光波导结构。

3.RF磁控溅射法：RF磁控溅射法是一种通过溅射技术制备光波导的方法。

它利用高频电场对目标材料进行离子化，然后通过磁场聚焦离子束，使其瞄准到底片上，从而形成光波导结构。

4.激光加工法：激光加工法是一种利用激光器对材料进行加工的方法。

它通过调节激光的功率、扫描速度和扫描路径等参数，实现对光波导结构的制备。

激光加工法不仅可以实现直写制备光波导，还可以实现二光子聚焦制备光波导。

除了上述方法外，还有其他一些新型的制备光波导的方法，例如自组装法、溶胶-凝胶法、光聚合法等。

这些方法在光波导的制备中发挥着重要的作用，并为光波导的研究和应用提供了更多的可能性。

总之，光波导是一种基于光的传导原理来实现光信号传输和调控的技术。

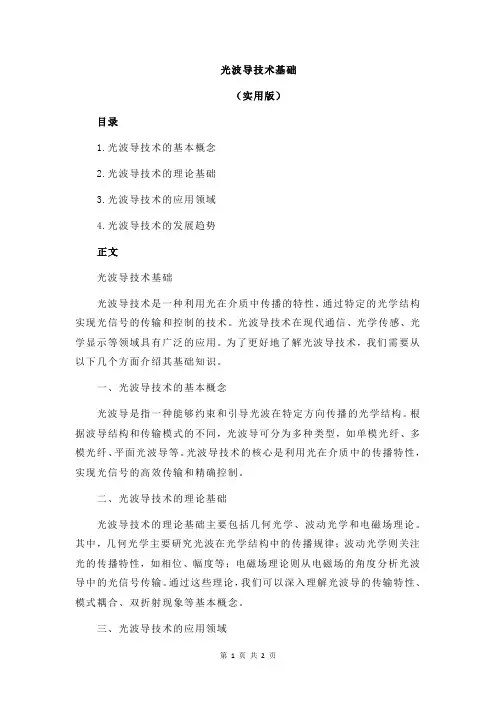

光波导技术基础（实用版）目录1.光波导技术的基本概念2.光波导技术的理论基础3.光波导技术的应用领域4.光波导技术的发展趋势正文光波导技术基础光波导技术是一种利用光在介质中传播的特性，通过特定的光学结构实现光信号的传输和控制的技术。

光波导技术在现代通信、光学传感、光学显示等领域具有广泛的应用。

为了更好地了解光波导技术，我们需要从以下几个方面介绍其基础知识。

一、光波导技术的基本概念光波导是指一种能够约束和引导光波在特定方向传播的光学结构。

根据波导结构和传输模式的不同，光波导可分为多种类型，如单模光纤、多模光纤、平面光波导等。

光波导技术的核心是利用光在介质中的传播特性，实现光信号的高效传输和精确控制。

二、光波导技术的理论基础光波导技术的理论基础主要包括几何光学、波动光学和电磁场理论。

其中，几何光学主要研究光波在光学结构中的传播规律；波动光学则关注光的传播特性，如相位、幅度等；电磁场理论则从电磁场的角度分析光波导中的光信号传输。

通过这些理论，我们可以深入理解光波导的传输特性、模式耦合、双折射现象等基本概念。

三、光波导技术的应用领域光波导技术在多个领域发挥着重要作用，主要包括以下应用领域：1.光通信：光波导技术是光纤通信的核心技术，实现了光信号在光纤中的高效传输，极大地提高了通信速率和传输距离。

2.光传感：光波导技术在光学传感器中有着广泛应用，如光纤传感器、平面光波导传感器等，可实现对温度、压力、位移等物理量的高精度检测。

3.光学显示：光波导技术在光学显示领域也具有重要应用，如光波导显示器、光波导投影仪等，能够实现高清晰度、高亮度的显示效果。

4.其他领域：光波导技术还在光学成像、光能传输、生物医学等领域具有潜在应用。

四、光波导技术的发展趋势随着科技的不断发展，光波导技术在理论研究和应用领域都取得了显著进展。

未来，光波导技术的发展趋势主要体现在以下几个方面：1.更高效的光波导传输技术：通过优化波导结构、提高材料性能等手段，进一步提高光波导的传输效率和带宽。

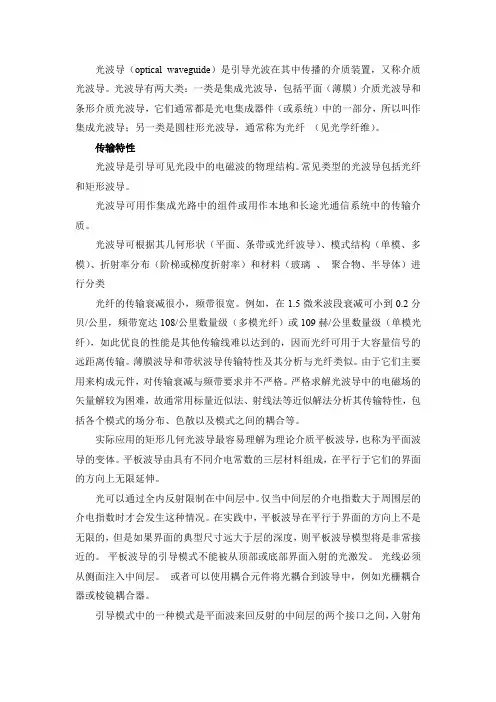

光波导（optical waveguide）是引导光波在其中传播的介质装置，又称介质光波导。

光波导有两大类：一类是集成光波导，包括平面（薄膜）介质光波导和条形介质光波导，它们通常都是光电集成器件（或系统）中的一部分，所以叫作集成光波导；另一类是圆柱形光波导，通常称为光纤（见光学纤维）。

传输特性光波导是引导可见光段中的电磁波的物理结构。

常见类型的光波导包括光纤和矩形波导。

光波导可用作集成光路中的组件或用作本地和长途光通信系统中的传输介质。

光波导可根据其几何形状（平面、条带或光纤波导）、模式结构（单模、多模）、折射率分布（阶梯或梯度折射率）和材料（玻璃、聚合物、半导体）进行分类光纤的传输衰减很小，频带很宽。

例如，在1.5微米波段衰减可小到0.2分贝/公里，频带宽达108/公里数量级（多模光纤）或109赫/公里数量级（单模光纤），如此优良的性能是其他传输线难以达到的，因而光纤可用于大容量信号的远距离传输。

薄膜波导和带状波导传输特性及其分析与光纤类似。

由于它们主要用来构成元件，对传输衰减与频带要求并不严格。

严格求解光波导中的电磁场的矢量解较为困难，故通常用标量近似法、射线法等近似解法分析其传输特性，包括各个模式的场分布、色散以及模式之间的耦合等。

实际应用的矩形几何光波导最容易理解为理论介质平板波导，也称为平面波导的变体。

平板波导由具有不同介电常数的三层材料组成，在平行于它们的界面的方向上无限延伸。

光可以通过全内反射限制在中间层中。

仅当中间层的介电指数大于周围层的介电指数时才会发生这种情况。

在实践中，平板波导在平行于界面的方向上不是无限的，但是如果界面的典型尺寸远大于层的深度，则平板波导模型将是非常接近的。

平板波导的引导模式不能被从顶部或底部界面入射的光激发。

光线必须从侧面注入中间层。

或者可以使用耦合元件将光耦合到波导中，例如光栅耦合器或棱镜耦合器。

引导模式中的一种模式是平面波来回反射的中间层的两个接口之间，入射角在光的传播方向和平行的或垂直的方向之间，在材料界面更大过临界角。

——自学《光波导理论与技术李玉权版》笔录第 1 章绪论 (2)1.1 光通讯技术 (2)1.2 光通讯的发展过程 (2)1.3 光通讯重点技术 (3)光纤 (3)光源和光发送机 (5)第 2 章电磁场理论基础 (7)2.1 电磁场基本方程 (7)麦克斯韦方程组 (7)电磁场界限条件 (8)颠簸方程和亥姆霍兹方程 (10)柱型波导中的场方程 (11)2.2 各向同性媒质中的平面电磁波 (13)无界平均媒质中的平均电磁波 (13)平面电磁波的偏振状态 (13)平面波的反射和折射 (15)非理想媒质中的平面电磁波 (16)2.3 各向异性媒质中的平面电磁波 (18)电各向异性媒质 (18)电各向异性媒质中的平面波 (18)2.4 电磁波理论的短波长极限——几何光学理论 (22)几何光学的基本方程—— eikonal 方程 (22)光芒流传的路径方程 (24)路径方程解的两个特例 (25)折射定律与反射定律 (28)第 1 章绪论1.1 光通讯技术光通讯的主要优势表此刻以下几个方面：（ 1）巨大的传输带宽石英光纤的工作频次为 0.8 ~ 1.65 m，单根光纤的可用频带几乎达到了200THz。
