开关电源的建模和环路补偿设计(1)：小信号建模的基本概念和方法(二)用电压模式控制闭合反馈环路输出电压可以由闭合的反馈环路系统调节。
例如，在图12 中，当输出电压VOUT 上升时，反馈电压VFB 上升，负反馈误差放大器的输出下降，因此占空比 d 下降。
结果，VOUT 被拉低，以使VFB = VREF。
误差运算放大器的补偿网络可以是I 型、II 型或III 型反馈放大器网络。
只有一个控制环路调节VOUT。
这种控制方法称为电压模式控制。
凌力尔特公司的LTC3861 和LTC3882 就是典型的电压模式降压型控制器。
图12：具闭合电压反馈环路的电压模式降压型转换器方框图为了优化电压模式PWM 转换器，如图13 所示，通常需要一种复杂的III 型补偿网络，以凭借充足的相位裕度设计一个快速环路。
如等式7 和图14 所示，这种补偿网络在频率域有 3 个极点和两个零点：低频积分极点(1/s) 提供高的DC 增益，以最大限度减小DC 调节误差，两个零点放置在系统谐振频率f0 附近，以补偿由功率级的L 和 C 引起的–180° 相位延迟，在fESR 处放置第一个高频极点，以消除COUT ESR 零点，第二个高频极点放置在想要的带宽fC 以外，以衰减反馈环路中的开关噪声。
III 型补偿相当复杂，因为这种补偿需要 6 个R/C 值。
找到这些值的最佳组合是个非常耗时的任务。
图13：用于电压模式转换器的III 型反馈补偿网络图14：III 型补偿A(s) 提供3 个极点和两个零点，以实现最佳的总体环路增益TV(s)为了简化和自动化开关模式电源设计，凌力尔特开发了LTpowerCAD 设计。

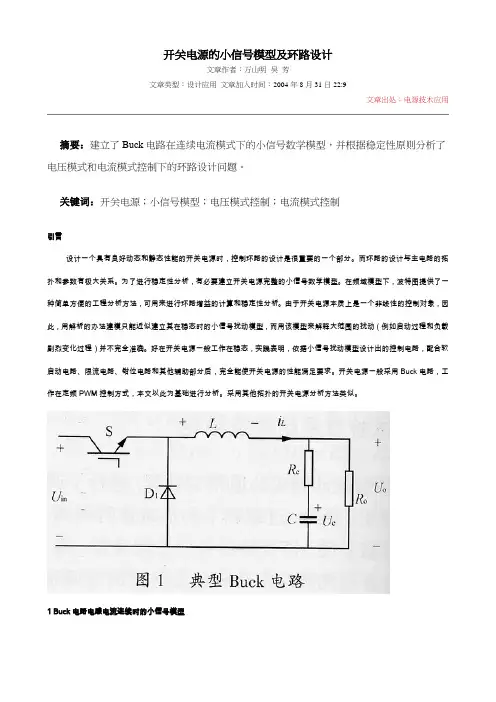

开关电源的小信号模型及环路设计文章作者：万山明吴芳文章类型：设计应用文章加入时间：2004年8月31日22:9文章出处：电源技术应用摘要：建立了Buck电路在连续电流模式下的小信号数学模型，并根据稳定性原则分析了电压模式和电流模式控制下的环路设计问题。
关键词：开关电源；小信号模型；电压模式控制；电流模式控制引言设计一个具有良好动态和静态性能的开关电源时，控制环路的设计是很重要的一个部分。
而环路的设计与主电路的拓扑和参数有极大关系。
为了进行稳定性分析，有必要建立开关电源完整的小信号数学模型。
在频域模型下，波特图提供了一种简单方便的工程分析方法，可用来进行环路增益的计算和稳定性分析。
由于开关电源本质上是一个非线性的控制对象，因此，用解析的办法建模只能近似建立其在稳态时的小信号扰动模型，而用该模型来解释大范围的扰动（例如启动过程和负载剧烈变化过程）并不完全准确。
好在开关电源一般工作在稳态，实践表明，依据小信号扰动模型设计出的控制电路，配合软启动电路、限流电路、钳位电路和其他辅助部分后，完全能使开关电源的性能满足要求。
开关电源一般采用Buck电路，工作在定频PWM控制方式，本文以此为基础进行分析。
采用其他拓扑的开关电源分析方法类似。
1 Buck电路电感电流连续时的小信号模型图1为典型的Buck电路，为了简化分析，假定功率开关管S和D1为理想开关，滤波电感L为理想电感（电阻为0），电路工作在连续电流模式（CCM）下。
Re为滤波电容C的等效串联电阻，Ro为负载电阻。
各状态变量的正方向定义如图1中所示。
S导通时，对电感列状态方程有L(dil/dt)=Uin－Uo （1）S断开，D1续流导通时，状态方程变为L(dil/dt)=－Uo （2）占空比为D时，一个开关周期过程中，式（1）及式（2）分别持续了DTs和（1－D）Ts的时间（Ts为开关周期），因此，一个周期内电感的平均状态方程为L(dil/dt)=D(Uin－Uo)＋(1－D)(－Uo)=DUin－Uo （3）稳态时，=0，则DUin=Uo。
B u c k电路小信号分析 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】1. B u c k 电路小信号线性化交流模型为：⎪⎪⎪⎩⎪⎪⎪⎨⎧+=-=+-=)(~)(~)(~)(~)(~)(~)(~)(~)(~)(~o o o t d I t i D t i R t u t i dt t u d C t d V t u t u D dt t i d L L L in L in in L（1-1）2. Buck 电路小信号交流模型等效电路图2-1Buck 电路小信号交流模型等效电路 3. 传递函数()()()()()()⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧++=++===112020s R L LCs V s d s v s R L LCs D s v s v g s v o s d g o g （3-1）谐振频率Hz LC f 3.503210==π --------徐德鸿.电力电子系统建模及控制.机械工业出版社，2005.4. 主电路参数设计（1）输入直流电压in V ：100V（2）输出电压o V ：50V ， 纹波系数：00001≤δ（3）占空比：5.0o ==inV V D （4）负载：Ω=10R（5）功率：W R V P 2502o == （6）开关频率：kHz f s 10=（7）开关管由于是小功率DC-DC 变换器，所以选用功率MOSFET 作为开关器件，MOSFET 的型号选择IRF250（V U DS 200=,A I D 30=,()Ω=085.0on DS R )。
（8）电感电感的大小决定了开关电源主回路处于CCM 还是DCM 模式，由Buck 电路工作于电感电流连续状态下的条件：21D RT L S -≥（4-1） 得：S RT D L 21-≥ （4-2）所以mH L 25.0≥,取mH L 1=（9）电容电容的作用是保持恒定的输出电压，可根据允许的输出电压纹波值来选择电 容的大小：所以F C μ5.62=，取F C μ100=--------[1]裴云庆，杨旭，王兆安.开关稳压电源的设计和应用[M].机械工业出版社，2010.[2]英飞凌公司.IRF250数据手册.[3]巩鲁洪,曹文思.基于BUCK 变换器的建模与设计[J].科学之友,2008.5. 扰动信号占空比扰动：)2sin()(~t f d t d sd π=其中： 005.05.01001=⨯≤d kHz kHz f sd 110101=⨯≤输入电压扰动：)2sin()(~t f u t u su in π=其中： V V u 5.0501001=⨯≤kHz kHz f sd 110101=⨯≤负载扰动：)2sin()(~t f i t i si o π=其中： A A I 05.051001=⨯≤kHz kHz f sd 110101=⨯≤6. 仿真因素电路与小信号模型对比输入电压小扰动)(~t u in占空比小扰动)(~t d →输出电压)(~o t u 纹波等稳态性能负载小扰动7. 仿真结果分析电路与小信号模型对比，模型是否精确？加各种扰动，对输出电压的影响？。
buck电路小信号模型传递函数Buck电路是一种常见的降压型DC-DC转换器，其小信号模型传递函数是指在小信号条件下，输入电压和输出电压之间的传递函数关系。
在实际应用中，了解Buck电路的小信号模型传递函数对于设计和优化电路具有重要意义。
Buck电路的小信号模型传递函数可以通过对电路进行线性化处理得到。
在小信号条件下，电路中的元件可以被视为线性元件，因此可以使用线性电路分析方法来求解电路的传递函数。
具体来说，可以将Buck电路分为两个部分：输入端和输出端。
输入端包括输入电压源和输入电感，输出端包括输出电感、输出电容和负载电阻。
在小信号条件下，可以将输入电压和输出电压表示为其平均值加上一个小信号分量，即：Vin = Vavg + δVinVout = Vavg + δVout其中，δVin和δVout表示输入电压和输出电压的小信号分量。
根据线性电路分析方法，可以得到Buck电路的小信号模型传递函数为：H(s) = δVout / δVin = -D / (1-D) * 1 / (sLout + Rload + 1 / (sCout))其中，D表示开关管的导通比，Lout表示输出电感的电感值，Cout 表示输出电容的电容值，Rload表示负载电阻的阻值，s表示复频域变量。
从上式可以看出，Buck电路的小信号模型传递函数与电路中的元件参数密切相关。
例如，当输出电感的电感值增大时，传递函数的分母会增大，从而导致传递函数的幅频特性发生变化。
同样地，当负载电阻的阻值增大时，传递函数的分母也会增大，从而导致传递函数的幅频特性发生变化。
在实际应用中，了解Buck电路的小信号模型传递函数可以帮助工程师更好地设计和优化电路。
例如，可以通过调整电路中的元件参数来改变传递函数的幅频特性，从而实现更好的电路性能。
此外，还可以通过仿真和实验验证传递函数的准确性，从而进一步优化电路设计。
Buck电路的小信号模型传递函数是电路设计和优化中的重要概念。
