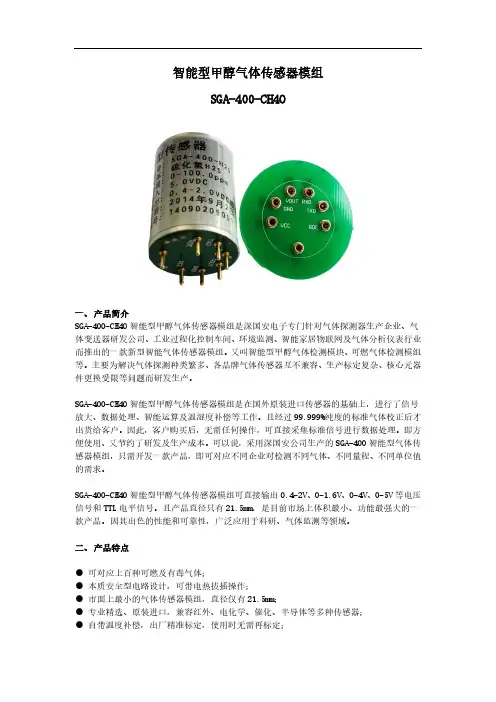

智能型甲醇气体传感器模组SGA-400-CH4O一、产品简介SGA-400-CH4O智能型甲醇气体传感器模组是深国安电子专门针对气体探测器生产企业、气体变送器研发公司、工业过程化控制车间、环境监测、智能家居物联网及气体分析仪表行业而推出的一款新型智能气体传感器模组。

又叫智能型甲醇气体检测模块、可燃气体检测模组等。

主要为解决气体探测种类繁多、各品牌气体传感器互不兼容、生产标定复杂、核心元器件更换受限等问题而研发生产。

SGA-400-CH4O智能型甲醇气体传感器模组是在国外原装进口传感器的基础上，进行了信号放大、数据处理、智能运算及温湿度补偿等工作。

且经过99.999%纯度的标准气体校正后才出货给客户。

因此，客户购买后，无需任何操作，可直接采集标准信号进行数据处理。

即方便使用、又节约了研发及生产成本。

可以说，采用深国安公司生产的SGA-400智能型气体传感器模组，只需开发一款产品，即可对应不同企业对检测不同气体、不同量程、不同单位值的需求。

SGA-400-CH4O智能型甲醇气体传感器模组可直接输出0.4-2V、0-1.6V、0-4V、0-5V等电压信号和TTL电平信号。

且产品直径只有21.5mm，是目前市场上体积最小、功能最强大的一款产品。

因其出色的性能和可靠性，广泛应用于科研、气体监测等领域。

二、产品特点●可对应上百种可燃及有毒气体；●本质安全型电路设计，可带电热拔插操作；●市面上最小的气体传感器模组，直径仅有21.5mm；●专业精选、原装进口，兼容红外、电化学、催化、半导体等多种传感器；●自带温度补偿，出厂精准标定，使用时无需再标定；●电压和串口同时输出特点，方便客户调试及使用；●最简化的外围电路，生产简单、操作方便；三、产品参数四、使用注意事项智能型气体传感器模组设计有7只管脚，采用插拔方式安装在传感器插座上，为保证连接可靠，应当选择使用专用插孔。

插孔应当按管脚对应方式布置，插孔应当垂直安装，焊接牢固。

二氧化氮检测仪SGA-500B-NO2一、产品简介SGA-500B-NO2二氧化氮检测仪是深国安电子运用十多年技术经验，独立研发设计的一款固定式、液晶显示型二氧化氮检测仪。

信号默认为4－20mA电流输出。

产品运用当前最先进的微电子处理技术，搭配国外原装进口气体传感器，可快速、准确地检测目标气体。

产品为气体检测行业的最高三防设计：防高浓度过载（带自我保护功能）、防止人员误操作（内置按键+可还原出厂设置）、防雷击（三级标准）。

本质安全型电路设计，配备铝合金防爆外壳，即使恶劣环境下，也能安全使用。

SGA-500B-NO2二氧化氮检测仪为气体扩散式。

检测原理为当目标气体进入气体探头部分后，内部的传感器会第一时间发出感应。

传感器根据气体浓度的高低会产生一定电量信号。

该信号经过电路放大处理后，由CPU经过AD采样、温度补偿、智能计算后，输出精准的4－20mA 电流信号、RS485通讯信号、0－5V电压信号、ZIGBEE、NRF、WIFI、GPRS无线信号等。

客户可通过采集这些信号，与深国安公司的SGA-800A、SGA-800B、SGA-800C气体报警控制主机、PLC、DCS、上位机等系统配套使用,进行报警、数据再处理。

另外，产品内部配有2组继电器（开关量信号），可与风机、电磁阀的控制设备进行联动，最大限度地保障您的生命和财产安全。

SGA-500B-NO2二氧化氮检测仪还可根据客户需求，选配声光报警、红外遥控器、管道式气杯、泵吸式气杯等。

别名：抗干扰型NO2检测仪、防爆型NO2变送器、隔爆型NO2探测器、NO2报警器、NO2探头、NO2检测装置、NO2报警装置、NO2分析仪、NO2气体检测模块、电化学式NO2传感器、4－20MA信号输出NO2报警器、固定式带液晶显示型NO2气体检测仪、三防设计NO2检测仪、大气环境监测NO2检测仪二、产品特点●本质安全型电路设计、安全可靠；●大屏幕液晶显示，可24小时在线监测，实时显示气体浓度；●国外原装进口气体传感器，反应速度快、误差率低、抗干扰能力强；● 200多种气体，多种量程、多种信号输出可供选择；●强大的声光报警功能，声响在85dB以上；●客户可根据需要，自行设定报警点等功能；●内置按键+恢复出厂设置功能，避免人员误操作；●自带全量程温度补偿和数据修正功能，提高了产品的精度性和稳定性；● 2组继电器（开关量信号）信号输出，方便与风机或电磁阀的控制设备联动使用；●可通过遥控器，免开盖对检测仪进行报警点、零点调整和目标点标定；●独特的结构设计，安装、布线简单方便，节约成本。

目录1.电气连接 (3)2.红外遥控器按键说明 (3)3.参数设置 (3)3.1.服务菜单操作 (3)3.2.激活菜单 (4)3.3.低段报警值设置 (5)4.常见故障及处理方法 (5)1. 电气连接接线端子连线图（见下图）：接线端子连线图2. 红外遥控器按键说明红外遥控器3. 参数设置3.1.服务菜单操作菜单操作流程图（下图所示）：（※如30秒内无按键信息则自动退出菜单，不保存设置）按键正常检测状态下的功能菜单状态下的功能标定键(需长按2秒有效) 无效 调零键(需长按2秒有效)无效 菜单键 确认键 信息浏览键 向上调整键仪器自检键 向下调整键无效无效3.2.激活菜单探测器允许用户选择和修改所有相关参数，具体操作如下表所示：按键进入主菜单模式，按或键选择不同的菜单项，然后按键进入子菜单。

显示菜单说明SPA标定点设置AL低段报警值设置AH 高段报警值设置4mA4mA校准量设置20mA20mA校准量设置AGE量程值设置Add本机地址设置SAV保存设置参数,返回检测模式ESC不保存设置参数，返回检测模式InF软件版本号3.3.低段报警值设置(1)在主菜单中,按或键选择“AL”,按键激活子菜单,数码管显示低段报警值。

(2)按或键调整所需的低段报警值。

(3)按键返回主菜单。

(4)在主菜单中,按或键选择“SAV”,按键确认,保存参数并返回检测模式。

注：其他参数设置可参照低段报警值设置循环进行设置。

序号故障或错误指示原因解决方法1通电不能开机DC24V电源线接触不良或接错检查并正确连接DC24V电源线探测器故障联系被授权服务商，进行维修或更换2数码管显示乱码或缺画数码管损坏更换数码管驱动芯片损坏更换驱动芯片死机关闭电源，重新开机3遥控器操作无反应遥控器电池用完更换新电池内部元件损坏联系被授权服务商，进行维修或更换4送气无反应或反应慢传感器组件透气孔堵塞清理传感器组件表面透气孔传感器老化或失效更换传感器5E01传感器故障检查连接电缆，正确连接传感器探测器电路故障联系被授权服务商，进行维修或更换6E02环境空气不清洁，有检测气体或干扰气体存在，不能调零将探测器移至清洁环境中，重新调零7E03标定测试气体不准,标定失败更换浓度在标定范围内标准气体,重新标定传感器老化或失效,标定失败更换传感器组件，重新标定8OUL被测气体浓度超过量程10%以上降低被测气体浓度。

GTH1000G一氧化碳传感器说明书在安装、使用产品前请仔细阅读产品使用说明书GTH1000G 一氧化碳传感器使用说明书执行标准： GB 3836-20XX AQ 6205-20XXQ/HRC 43-20XX 版本号：第一版出版日期：20XX年9月28日淮南润成科技有限公司感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。

警示：1.维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！ 2.不得与未经联检的设备连接！一、概述GTH1000G一氧化碳传感器是专门用于煤矿瓦斯抽放管道内一氧化碳浓度的测量，能就地数字显示一氧化碳浓度测量值并输出标准信号传送给关联设备。

该传感器经国家防爆检验机关进行联机检验后，可与国内各类型监测系统配套。

1. 防爆形式防爆型式：矿用本质安全型防爆标志：ExibI 2. 型号命名G T H 1000 G 管道用测量范围电化学式一氧化碳传感器3. 传感器具有以下特点：1) 采用进口高精度传感元件，使用寿命长，防潮防尘防腐蚀，仪器性能更加稳定；2) 采用新型单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试；3) 采用红外遥控调校零点、灵敏度等功能，调校简便；4) 外壳采用Q235钢材料设计，增强了传感器的抗冲击和抗腐蚀能力。

4. 执行标准：AQ 6205-20XX《煤矿用电化学式一氧化碳传感器》Q/HRC 43-20XX 一氧化碳传感器产品技术条件5. 适用条件：环境温度：0℃~40℃湿度：≤98%大气压力：80kPa~116kPa 风速：0～8m/s 适用于有瓦斯和煤尘爆炸的危险环境下 6. 外形尺寸、质量及外壳材质外壳尺寸：230mm×124mm×50mm 整机重量：外壳材质：Q235钢7. 本安参数Ui: ；I i: ； Li: 330uH； Ci: 。
