接触器接线图详解

交流接触器接线图图文讲解电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触电动机可逆运行控制电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。

故障现象预处理；1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。

原因之二按纽互锁的接线有误。

2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。

3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。

电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

交流接触器接线图(电动机正反转）为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

沟通接触器实物接线图（各样组合电器接线图
近来常常在网上看到朋友们需要接触器的实物接线图，所以我整理了一份对于接触器和其余控制电器的接线图，希望对有需要的朋友门有所帮助，由于接触器的及控制电器的接线方法好多，所以
不行能完整举例出来，还请体谅，这里我们供给部分常用的对于接触器的控制电路及其余电器的接线
方法
朋友们假如您绝的这些接线图对您有帮助或许给您带来了启迪，请高抬您的贵手点击珍藏，以便您下次有需要的时候能够迅速的找到我们，感谢！！。

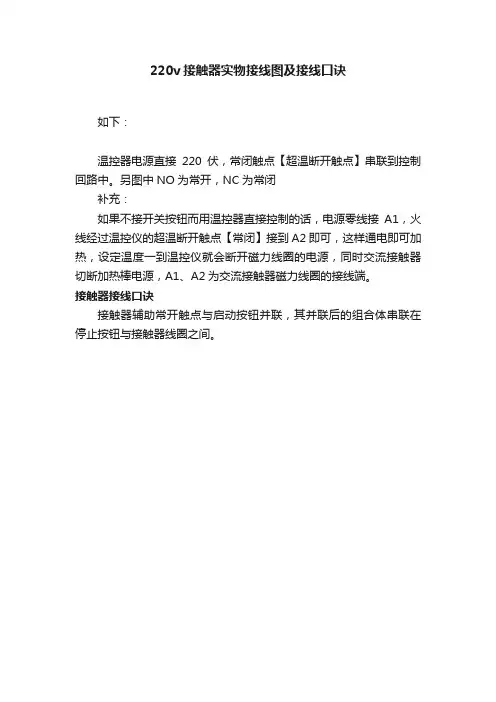

220v接触器实物接线图及接线口诀
如下：
温控器电源直接220伏，常闭触点【超温断开触点】串联到控制回路中。

另图中NO为常开，NC为常闭
补充：
如果不接开关按钮而用温控器直接控制的话，电源零线接A1，火线经过温控仪的超温断开触点【常闭】接到A2即可，这样通电即可加热，设定温度一到温控仪就会断开磁力线圈的电源，同时交流接触器切断加热棒电源，A1、A2为交流接触器磁力线圈的接线端。

接触器接线口诀
接触器辅助常开触点与启动按钮并联，其并联后的组合体串联在停止按钮与接触器线圈之间。

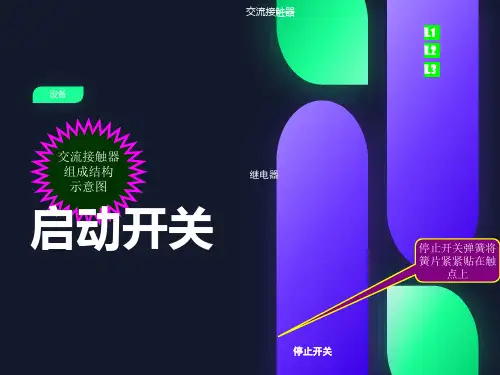

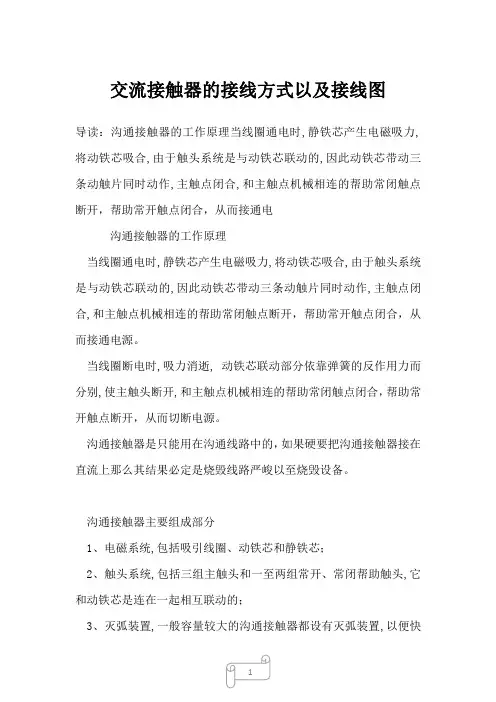

交流接触器的接线方式以及接线图导读：沟通接触器的工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的帮助常闭触点断开，帮助常开触点闭合，从而接通电沟通接触器的工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的帮助常闭触点断开，帮助常开触点闭合，从而接通电源。

当线圈断电时,吸力消逝, 动铁芯联动部分依靠弹簧的反作用力而分别,使主触头断开,和主触点机械相连的帮助常闭触点闭合，帮助常开触点断开，从而切断电源。

沟通接触器是只能用在沟通线路中的，如果硬要把沟通接触器接在直流上那么其结果必定是烧毁线路严峻以至烧毁设备。

沟通接触器主要组成部分1、电磁系统,包括吸引线圈、动铁芯和静铁芯；2、触头系统,包括三组主触头和一至两组常开、常闭帮助触头,它和动铁芯是连在一起相互联动的；3、灭弧装置,一般容量较大的沟通接触器都设有灭弧装置,以便快速切断电弧,免于烧坏主触头；4、绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

沟通接触器接线方式接触器上面都有标注（以实际为准)1L 3L 5L对应2T 4T 6T 是接主触点对应的线圈有接线柱A1 A2还有帮助触点对应接就可以13、14表示这个接触器的帮助触点，NO表示为常开，也就是没通电的状况下13、14是断开的，通电后13、14是闭合的。

放在掌握电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

沟通接触器接线图电动机可逆运行掌握电路的调试1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够牢靠调换电动机的相序，接线时应使接触器的上口接线保持全都，在接触器的下口调相。

2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。

故障现象预处理：① 不启动；缘由之一，检查掌握保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。

交流接触器连锁正反转控制接线图为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QS接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QS接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

交流接触器实物接线图（各种组合电器接线图
最近经常在网上看到朋友们需要接触器的实物接线图，因此我整理了一份关于接触器和其他控制电器的接线图，希望对有需要的朋友门有所帮助，因为接触器的及控制电器的接线方法很多，所以不可能完全举例出来，还请谅解，这里我们提供部分常用的关于接触器的控制电路及其它电器的接线方法
朋友们如果您绝的这些接线图对您有帮助或者给您带来了启发，请高抬您的贵手点击收藏，以便您下次有需要的时候可以快速的找到我们，谢谢！！。

交流接触器简单接法
先从简单电路开始学
1）先接一个开关点动控制接接触器
2）再加个自锁
3)再加个停止开关
一步比一步深的学小电路，和起来就组成大电路了
简单的接法接电路的顺序接,主电路:从空开下出线三根接接触器上的L1,L2.L3出线接T1,T2. T3再到电机.控制电路,看你的接触器线圈的电压是多少,选择控制电压,后面再说.现在你用两根线分别接在停止按钮的两端,这两根线,一条做个记号为1先不管,另一根做记号2接到启动接钮的一边,启动按钮的另一边做个记号3接到接触器线圈A2接线瑞子上,再从A1的接线端子上引一根线做记号4出来先不管也放着.下面来接接触器上自锁线,你从记号2的线上引一条出来接到接触器的13NO的接线端子上,这个记号也是2,在用一根线把接触器A2和接触器的14NO连起来就算完成了.现在看你接触器的线圈电压是多少,有220,380.24V的,把记号1和4分别接在接触器的合适电源上火线和零线(或都是正极和负极)1接火线或者正极,4接零或者负极并且在1 的线内接上保险就算完成了.下面就试机了,先从接触器上断开到电机的电源,打上开关,开关几次看看接触器的动作是不是正常,正常就把电机接上就可以了,电机转向不对把电机电源线随意两根调一下就行了。

交流接触器接线控制图电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

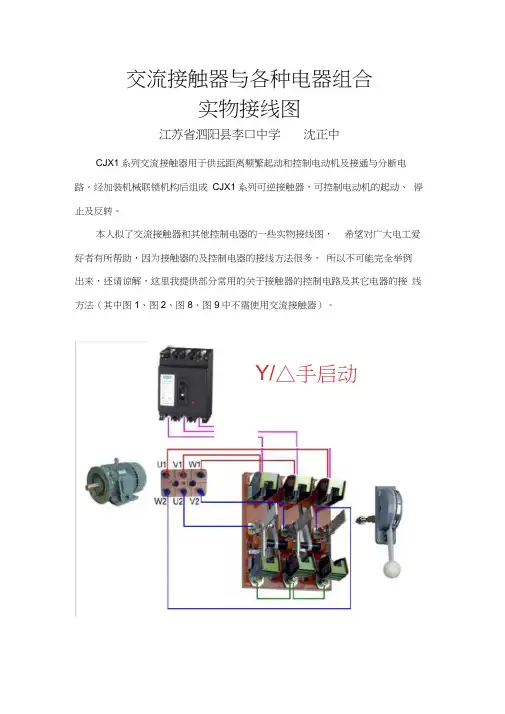

交流接触器与各种电器组合实物接线图江苏省泗阳县李口中学沈正中CJX1系列交流接触器用于供远距离频繁起动和控制电动机及接通与分断电路。

经加装机械联锁机构后组成CJX1系列可逆接触器，可控制电动机的起动、停止及反转。

本人拟了交流接触器和其他控制电器的一些实物接线图，希望对广大电工爱好者有所帮助，因为接触器的及控制电器的接线方法很多，所以不可能完全举例出来，还请谅解，这里我提供部分常用的关于接触器的控制电路及其它电器的接线方法（其中图1、图2、图8、图9中不需使用交流接触器）。

Y/△手启动图2图3停止按紐启动按钮图5断路器接触器负载图6卷扬机电路图7桥式全波整流滤波电路图8图9图10图11粤火负载图12图13顺启动r口图14启动顺转f撞末行程顺停逆启动f撞始行程逆停延时顺启动不断循环图15接触器丫/△启动电路图17图18延时停机图19油泵电机N下岷20图水泵屯机停务JTX-2C图21图23图22停止启动自飆愛压器降居启韌5墓—=4士KT痢劉函亠9FTKM3M KE■3图25sM2KKCDF□C I V KM1自耦降J024图trJ聲r -JL >= --I迈K9SI■i丿 L 9t J(―1J'L。

沟通接触器实物接线图（各样组合电器接线图）
近来常常在网上看到朋友们需要接触器的实物接线图，所以我整理了一份对于接触器和其余控制电器的接线图，希望对有需要的朋友门有所帮助，由于接触器的及控制电器的接线方法好多，所以不行能完整举例出来，还请体谅，这里我们供给部分常用的对于接触器的控制电路及其余电器的接线方法。

朋友们假如您绝的这些接线图对您有帮助或许给您带来了启迪，请高抬您的贵手点击珍藏，以便您下次有需要的时候能够迅速的找到我们，感谢！！
本文来自九电电气有限企业（上海人民電氣有限企业）如需转载请说明出处，
感谢！
CJX1系列沟通接触器合用于沟通 50Hz或 60Hz、电压至 690V、电流至 475A 的电力线路中，供远距离屡次起动和控制电动机及接通与分断电路。

经
加装机械联锁机构后构成 CJX1系列可逆接触器，可控制电动机的起动、
停止及反转。

接触器接线口诀_接触器接线方法说明_220v接触器实物接线图接触器简介接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（达800A）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制，是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，工作电流在5A-1000A的不等，其用处相当广泛。

接触器工作原理接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

直流接触器的工作原理跟温度开关的原理有点相似。

交流接触器接线方法1、3、5接三相电源，（主电路部分）2、4、6接三相电机A1、A2是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。

13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。

放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

首先电源三相分别接接触器的主触点L1，L2，L3，再从接触器的T1，T2，T3接出三根。
