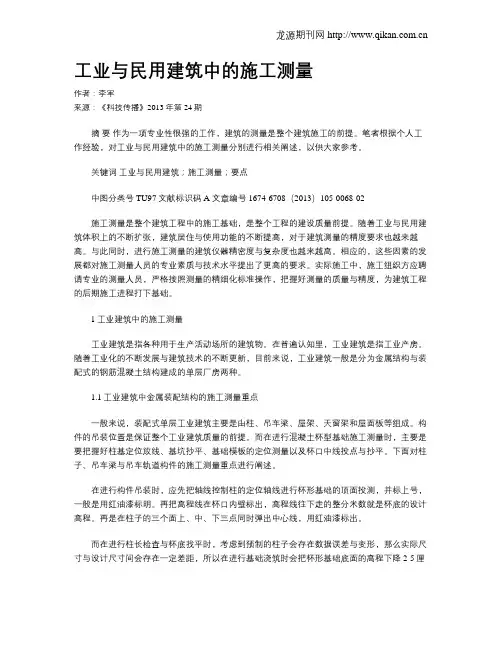

工业与民用建筑中的施工测量作者：李军来源：《科技传播》2013年第24期摘要作为一项专业性很强的工作，建筑的测量是整个建筑施工的前提。
笔者根据个人工作经验，对工业与民用建筑中的施工测量分别进行相关阐述，以供大家参考。
关键词工业与民用建筑；施工测量；要点中图分类号TU97 文献标识码A 文章编号 1674-6708（2013）105-0068-02施工测量是整个建筑工程中的施工基础，是整个工程的建设质量前提。
随着工业与民用建筑体积上的不断扩张，建筑居住与使用功能的不断提高，对于建筑测量的精度要求也越来越高。
与此同时，进行施工测量的建筑仪器精密度与复杂度也越来越高。
相应的，这些因素的发展都对施工测量人员的专业素质与技术水平提出了更高的要求。
实际施工中，施工组织方应聘请专业的测量人员，严格按照测量的精细化标准操作，把握好测量的质量与精度，为建筑工程的后期施工进程打下基础。
1工业建筑中的施工测量工业建筑是指各种用于生产活动场所的建筑物。
在普遍认知里，工业建筑是指工业产房。
随着工业化的不断发展与建筑技术的不断更新，目前来说，工业建筑一般是分为金属结构与装配式的钢筋混凝土结构建成的单层厂房两种。
1.1工业建筑中金属装配结构的施工测量重点一般来说，装配式单层工业建筑主要是由柱、吊车梁、屋架、天窗架和屋面板等组成。
构件的吊装位置是保证整个工业建筑质量的前提。
而在进行混凝土杯型基础施工测量时，主要是要把握好柱基定位放线、基坑抄平、基础模板的定位测量以及杯口中线投点与抄平。
下面对柱子、吊车梁与吊车轨道构件的施工测量重点进行阐述。
在进行构件吊装时，应先把轴线控制柱的定位轴线进行杯形基础的顶面投测，并标上号，一般是用红油漆标明。
再把高程线在杯口内壁标出，高程线往下走的整分米数就是杯底的设计高程。
再是在柱子的三个面上、中、下三点同时弹出中心线，用红油漆标出。
而在进行柱长检查与杯底找平时，考虑到预制的柱子会存在数据误差与变形，那么实际尺寸与设计尺寸间会存在一定差距，所以在进行基础浇筑时会把杯形基础底面的高程下降2-5厘米。
建筑工程施工测量管理制度主要内容本章规定了建筑施工测量管理方面的内容,具体包括：管理机构与程序,新开工程定位放线及水准点引测,沉降观测,测量仪器的管理及使用;测量管理机构8.2.1公司设测量管理人员,在技术质量部领导下工作,负责公司的测量管理工作和施工中测量技术的指导工作;8.2.2区域公司设测量人员,在本单位技术科的领导下工作,负责本单位的测量管理工作及测量和施工中测量技术的指导工作;8.2.3项目部设专兼职测量人员,接受项目主管工程师的领导,负责本项目的工程施工测量放线工作;新开工程定位放线及水准点引测8.3.1各区域公司测量人员负责本单位新开工程的定位放线及水准点引测工作;8.3.2工程定位放线应有项目主管工程师或工长在现场;工程定位放线后测量人员及时绘制出定位放线记录和定位放线验线记录,由项目主管工程师复核签字,同时通知甲方等有关部门进行验线签字;建筑工程的沉降观测8.4.1沉降观测工程的范围：8.4.1.1根据地基损坏造成建筑物破坏后果的严惩性,将建筑物分为三个安全等级;建筑物安全等级对一级建筑物应在施工期间及使用期间进行沉降观测,并应将实测资料作为建筑物地基基础工程质量检查的依据之一;8.4.1.2根据桩基损坏造成建筑物的破坏后果危及人的生命、造成经济损失、产生社会影响的严重性,桩基设计时应根据下表选用适当的安全等级;建于粘性土、粉土上的一级建筑桩基及软土地区的一、二级建筑桩基,在其施工过程及建成后使用期间,必须进行系统的沉降观测直至沉降稳定;对建于砂土、碎石类土上的桩基,由于其沉降量小,时效不显着,无需进行观测;如设计有特殊要求,按设计要求;8.4.1.3对于二、三级建筑物可根据设计、勘察要求,确定是否进行沉降观测,原则上建筑物在施工期间均应进行沉降观测;8.4.2沉降观测点的布设每个工程至少应有3个稳固可靠的点作为基准点；基准点要求建立在变形区以外的稳定山区,同大地测量点比较,要求具有更高的稳定性,其平面控制点一般应有强制归心装置;工作基点应选在比较稳定的位置,对通视条件较好或观测项目较少的工程,可不设立工作基点,在基准点上直接测定变形观测点；要求这些工作极点在观测期间稳定不变,测量变形点时作为高程和坐标的传递点,同基准点一样,其平面控制点应设有强制归心装置;沉降观测点的布置,应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点确定,数量不少于6个;点的设置应牢固,便于观测,还要求形式美观,结构合理,且不破坏变形体的外观和使用,点位应避开障碍物,便于观测和长期保存;点的位置宜选在下列位置：1建筑物四角、大转角处及沿外墙每10-15M处或每隔2-3根柱基上；2高低建筑物、新旧建筑物、纵横墙等交接处的两侧；3建筑物裂缝和沉降缝两侧,基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处;4宽度大于等于15M或小于15M而地质复杂以及膨胀土地区的建筑物,在承重内隔墙中部设内墙点,在室内地面中心及四周设置地面点;5邻近堆置重物处、受振动有显着影响的部位及基础下的暗沟处;6框架结构建筑物的每个或部分柱基上或沿纵横轴线设点;7片筏基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置;8重型设备基础和动力设备基础的四角、基础型式或埋深改变处以及地质条件变化处两侧;9电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸建筑物,沿周边在与基础轴线相交的对称位置上布点,点数不少于4个;10地基土的分层沉降观测点,应选择在建筑物、构筑物的地基中心附近;观测标志深度,最浅的应在基础底面50cm以下；最深的应超过理论上的压缩层厚度;11建筑物的沉降观测点布设范围,宜为建筑物基础深度的2—3倍,并应由密到疏布点;8.4.3沉降观测方法建筑物的沉降观测,宜采用几何水准或液体静力水准等测量方法;单个构件,可采用测微水准或机械倾斜仪、电子倾斜仪等测量方法;测量精度宜采用二级水准测量,视线长度宜为20-30米,视线高度不宜低于0;3米;水准测量应采用闭合法;每次变形观测时,应符合下列要求：1相同的图形观测路线和观测方法；2用同一仪器和设备；3固定观测人员；4在基本相同的环境和条件下;变形测量的观测周期,应根据建筑物、构筑物的特征、变形速率、观测精度要求和工程地质条件等因素综合考虑;观测过程中,根据变形量的变化情况,应适当调整;一般情况下,民用建筑每施工完一层包括地下部分应观测一次,工业建筑按不同荷载阶段分次观测,但施工期间的观测不应少于5次;建筑物竣工后的观测周期,可根据建筑物稳定情况确定;一般情况下,第一年不少于3-5次,第二年不少于2次,以后每年1次,直到下沉稳定为止;观测期限一般不少于如下规定：沙土地基2年,膨胀土地基3年,黏土地基5年,软土地基10年;在观测过程中,如有基础附近地面荷载突然增减、基础四周大量积水、长时间连续降雨等情况,均应增加观测次数;当建筑物突然发生大量沉降、不均匀沉降或严重裂缝时,应立即进行逐日或几天一次的连续观测;沉降是否进入稳定阶段,应由沉降量与时间关系曲线判定;对重点观测和科研观测工程,若最后三个周期观测中每周期沉降量不大于2√2倍测量中误差可认为已进入稳定阶段;一般观测工程,若沉降速度小于可认为已进入稳定阶段,具体取值宜根据各地区地基土的压缩性确定;8.4.4测量人员及时绘制沉降曲线,对每一次的观测结果必须及时向主管工程师汇报,竣工时将观测资料整理好交项目主管工程师列入工程技术资料档案;8.4.5位移观测详见建筑变形测量规程JGJ/8—87;测量仪器的管理及使用8.6.1公司、区域公司必须建立完整的测量仪器台帐;测量仪器的购置与报废,应由使用单位提交书面申请上报公司技术质量部;8.6.2配给各单位的测量仪器,产权归公司所有,根据工程任务的需要,公司有权调配各单位的测量仪器;8.6.3凡拥有测量仪器的单位必须由测量员管理和使用,非测量人员和未经测量培训取证人员不得使用测量仪器;8.6.4凡新成立的单位,测量仪器的配备按公司程序文件的要求由使用单位书面申请,公司技术质量部统一调配或批准购买;8.6.5联营队伍的测量仪器,应由项目部负责管理,必须进行计量检定合格后使用;8.6.6测量仪器的定期检定工作,按公司程序文件要求由各单位计量部门负责;8.6.7测量人员使用测量仪器前,一定进行严格的计量检定,未经检定的测量仪器不得使用于工程;8.6.8对由于失职造成测量仪器损坏、丢失的,按财产的价格进行赔偿和处罚;8.6.9各单位如有不使用的测量仪器,应及时上交公司,由测量人员对测量仪器进行验收,办理交接手续;。
工业建筑施工测量习题及答案1.在工业建筑的定位放线中，现场已有建筑方格网做控制，为何还要测设矩形控制网？ (2)2.环形基础定位放线有哪些要求？如何检验是否满足要求？ (2)3.试述柱基的放样方法。
(2)4.如何进行柱子的竖直校正？应注意哪些问题？ (2)5.试述吊车梁的吊装测量工作。
吊车梁吊装后，有哪些检验项目？ (3)6.烟囱施工测量有何特点？怎样制订施测方案？ (3)7.简述地下管道施工测量的全过程。
(3)8.简述顶管施工测量的全过程。
(4)9.比较民用建筑施工测量与工业厂房施工测量在内容、要求、方法等方面的异同点。
(4)10.如表，已知管道起点0+000的管底高程为41.72m，管道坡度为10‰的下坡，在表中计算出各坡度板处的管底设计高程，并按实测的板顶高程选定下反数C，再根据选定的下反数计算出各坡度板顶高程的调整数δ和坡度钉的高程。
(6)11.管道施工测量中的腰桩起什么作用？在N05-N06两井（距离为50m）之间，每隔10m 在沟槽内设置一排腰桩。
已知N05井的管底高程为135.250m，其坡度为-8‰，设置腰桩是从附近水准点（高程为139.234m）引测的，选定下反数为1m，设置时，以水准点作为后视读数为1.543m，求表中钉各腰桩的前视读数为多少？ (7)1.在工业建筑的定位放线中，现场已有建筑方格网做控制，为何还要测设矩形控制网？因为已有控制点的密度和精度往往不能满足厂房放样的需要，因此，对于每幢厂房，还应在厂区控制网的基础上建立适应厂房规模和外形轮廓，并能满足该厂房特殊精度要求的独立矩形控制网，作为厂房施工测量的基本控制。
2.环形基础定位放线有哪些要求？如何检验是否满足要求？首先建立矩形控制网一般建筑，在其基础的开挖线以外4m，测设一个与厂房轴线平行的矩形控制网，即可满足环形基础定位放线要求。
大型厂房，先测设主轴线，再根据主轴线测设矩形控制网。
检验：矩形控制网之直角误差的限值为±10″，矩形边长精度应为1/25000-1/10000.3.试述柱基的放样方法。
1.工业建筑测量放样的工作内容与民用建筑大致相似，主要包括厂房矩形控制网的测设、厂房柱列轴线测设、基础施工测量、厂房构件安装测量及设备安装测量等。
对2.工业建筑同民用建筑一样在施工测量之前，首先必须做好测设前的准备工作，通过对设计图纸的熟悉，以及对施工场地的现场踏勘，便可按照施工进度计划，制定详细的测设方案对3.对于一般中、小型工业厂房，在其基础的开挖线以外约4m左右，测设一个与厂房轴线平行的矩形控制网，即可满足放样的需要。
对4. 对于大型厂房或设备基础复杂的厂房，为了使厂房各部分精度一致，须先测设好控制网主轴线，然后根据主轴线测设矩形控制网。
对5.厂区平面控制网的布设宜选用一级，控制网的主轴线应与主要建筑物的轴线平行。
对6.厂区高程控制网的测设宜釆用不低于三等水准。
对7.厂房矩形控制网的放样方案，是根据厂区平面图、厂区控制网和现场地形情况等资料制定的。
在确定主轴线点及矩形控制网的位置时，必须保证控制点能长期保存因此要避开地上和地下管线，并与建筑物基础开挖边线保持1.5〜4m的距离。
对8.对于中小型厂房而言，一般直接设计建立一个由四边围成的矩形控制网即可满足后期测设需要。
对9. 对于大型或设备基础复杂的厂房，由于施测精度要求较高，为了保证后期测设的精度，其矩形厂房控制网的建立一般分两步进行。
对10.在旧厂房进行改建或扩建前，最好能找到原有厂房施工时的控制点，作为扩建与改建时进行控制测量的依据；对11.在工业厂房结构中，柱子基础和设备基础是关键的组成部分，柱子基础是对厂房的上部建筑（如柱子、吊车梁和轨道、吊车、屋架等）起着承重作用；设备基础的准确测量是各种机械正确安装和安全运行的保证对12.屋架安装前，需用经纬仪或其他方法在柱顶上测设出屋架的定位轴线，并应弹出屋架两端的中心线，以作为屋架定位的依据。
对1.工业建筑测量主要内容包括（）A.确定矩形控制网B.距离指示桩的点位C.点位的测设方法及对应的测设数据的计算D.精度要求E.绘制测设草图等A,B,C,D,E2.大型厂房矩形控制网测设说法错误的是（）A.应先依据厂区建筑方格网精确测设出厂房控制网的主轴线及辅助轴线（可参照建筑方格网主轴线的测设方法进行）B.当校核达到精度要求后，再根据主轴线测设厂房矩形控制网，并测设各边上的距离指示桩C.一般距离指示桩位于厂房柱列轴线或主要设备中心线方向上，且应进行精度校核，直至达到要求D.一般直接设计建立一个由四边围成的矩形控制网即可满足后期测设需要。
