工业建筑施工测量

工业与民用建筑中的施工测量作者：李军来源：《科技传播》2013年第24期摘要作为一项专业性很强的工作，建筑的测量是整个建筑施工的前提。

笔者根据个人工作经验，对工业与民用建筑中的施工测量分别进行相关阐述，以供大家参考。

关键词工业与民用建筑；施工测量；要点中图分类号TU97 文献标识码A 文章编号 1674-6708（2013）105-0068-02施工测量是整个建筑工程中的施工基础，是整个工程的建设质量前提。

随着工业与民用建筑体积上的不断扩张，建筑居住与使用功能的不断提高，对于建筑测量的精度要求也越来越高。

与此同时，进行施工测量的建筑仪器精密度与复杂度也越来越高。

相应的，这些因素的发展都对施工测量人员的专业素质与技术水平提出了更高的要求。

实际施工中，施工组织方应聘请专业的测量人员，严格按照测量的精细化标准操作，把握好测量的质量与精度，为建筑工程的后期施工进程打下基础。

1工业建筑中的施工测量工业建筑是指各种用于生产活动场所的建筑物。

在普遍认知里，工业建筑是指工业产房。

随着工业化的不断发展与建筑技术的不断更新，目前来说，工业建筑一般是分为金属结构与装配式的钢筋混凝土结构建成的单层厂房两种。

1.1工业建筑中金属装配结构的施工测量重点一般来说，装配式单层工业建筑主要是由柱、吊车梁、屋架、天窗架和屋面板等组成。

构件的吊装位置是保证整个工业建筑质量的前提。

而在进行混凝土杯型基础施工测量时，主要是要把握好柱基定位放线、基坑抄平、基础模板的定位测量以及杯口中线投点与抄平。

下面对柱子、吊车梁与吊车轨道构件的施工测量重点进行阐述。

在进行构件吊装时，应先把轴线控制柱的定位轴线进行杯形基础的顶面投测，并标上号，一般是用红油漆标明。

再把高程线在杯口内壁标出，高程线往下走的整分米数就是杯底的设计高程。

再是在柱子的三个面上、中、下三点同时弹出中心线，用红油漆标出。

而在进行柱长检查与杯底找平时，考虑到预制的柱子会存在数据误差与变形，那么实际尺寸与设计尺寸间会存在一定差距，所以在进行基础浇筑时会把杯形基础底面的高程下降2-5厘米。

建设工程施工测量工作主要内容一、施工测量的目的施工测量指的是在工程施工阶段进行的测量工作，是工程测量的重要内容。

包括施工控制网的建立、建筑物的放样、竣工测量和施工期间的变形观测等。

施工测量是直接为工程施工服务的，它既是施工的先导，又贯穿于整个施工过程。

目的是将图纸上设计的建筑物的平面位置、形状和高程标定在施工现场的地面上，并在施工过程中指导施工，使工程严格按照设计的要求进行建设。

从场地平整、建（构）筑物定位、基础施工，到墙体施工、建（构）筑物构件安装等工序，都需要进行施工测量，才能使建（构）筑物各部分的尺寸、位置符合设计要求。

对于大中型工程的施工测量，要先在施工区域内布设施工控制网，而且要求布设成两级，即首级控制网和加密控制网。

首级控制点相对固定，布设在施工场地周围不受施工干扰，地质条件良好的地方。

加密控制点直接用于测设建筑物的轴线和细部点。

不论是平面控制还是高程控制，在测设细部点时要求一站到位，减少误差的累计。

二、施工测量的原则在测量布局上，应遵循“由整体到局部”的原则；在测量精度上，应遵循“由高级到低级”的原则；在测量次序上应遵循“先控制后碎部”的原则；在测量方向上，应遵循“长方向定短方向”的原则；在测量过程中应遵循“随时检查，杜绝错误”，“前一步工作未作检核不进行下一步工作”的原则。

三、施工测量工作阶段的划分施工测量工作分三个阶段，即开工准备阶段测量、施工阶段测量和竣工阶段测量。

开工准备阶段测量包括：交接桩及复核，做好坐标控制点，高程原点、资料的交接工作；设计控制桩贯通复测；施工控制网建立；地形地貌复核测量。

施工阶段测量包括：施工放样测量；工序检查测量；施工控制网复测；沉降位移变形观测及安全监控测量。

竣工阶段测量包括：竣工贯通测量和工点竣工测量。

四、施工测量工作控制程序`五、施工测量工作的主要内容工业建筑，工艺设备安装需要的测量放线工作，必须按规范执行。

施工单位要成立测量工作小组，使用全站仪及S 2水准仪等设备，从标高百格网中引出坐标到每个基础的轴线、标高进行全程跟踪，确保工程中交顺利实现。

工程施工的测量内容包括一、地形测量1. 高程测量高程测量是指测定地面不同点之间的高差。

在工程施工中，高程测量是非常重要的，可以用来确定工程地点的高度，为后续的施工提供参考。

常见的高程测量方法包括水准测量、GPS测量等。

2. 坡度测量坡度测量是指测定地面的坡度。

在工程施工中，坡度的合理设置对材料运输、排水等有重要影响。

常见的坡度测量方法包括水准仪、斜尺等。

3. 地形测量地形测量是指测定地面的形状、起伏等情况。

在工程施工中，地形测量可以为工程设计提供重要依据。

常见的地形测量方法包括测距仪、全站仪等。

二、建筑物测量1. 建筑物平面尺寸测量建筑物平面尺寸测量是指测定建筑物平面上的长度、宽度等尺寸。

在工程施工中，建筑物平面尺寸测量可以为建筑设计提供准确的数据。

常见的建筑物平面尺寸测量方法包括测距仪、激光测距仪等。

2. 建筑物立面尺寸测量建筑物立面尺寸测量是指测定建筑物立面上的高度、宽度等尺寸。

在工程施工中，建筑物立面尺寸测量可以为建筑设计提供准确的数据。

常见的建筑物立面尺寸测量方法包括测距仪、全站仪等。

3. 建筑物体积测量建筑物体积测量是指测定建筑物的体积。

在工程施工中，建筑物体积测量可以为建筑施工提供准确的数据。

常见的建筑物体积测量方法包括全站仪、激光测距仪等。

三、管道测量1. 管道尺寸测量管道尺寸测量是指测定管道的直径、长度等尺寸。

在工程施工中，管道尺寸测量可以为管道安装提供准确的数据。

常见的管道尺寸测量方法包括测规、卡尺等。

2. 管道倾斜度测量管道倾斜度测量是指测定管道的倾斜度。

在工程施工中，管道倾斜度的合理设置对管道的排水、流量等有重要影响。

常见的管道倾斜度测量方法包括水准仪、斜尺等。

3. 管道流量测量管道流量测量是指测定管道中流体的流量。

在工程施工中，管道流量测量可以为管道设计、工程施工提供准确的数据。

常见的管道流量测量方法包括流量计、涡轮流量计等。

四、其他测量1. 环境测量环境测量是指测定施工现场的环境条件，包括温度、湿度、气压等。

工业厂房工程测量施工方案一、前言工业厂房建设是一个复杂的工程，工程测量在其中扮演着至关重要的角色。

准确的测量是保证工程质量和安全的基础，同时也是工程实施的前提。

本文将介绍在工业厂房建设项目中的测量施工方案。

二、测量前准备2.1 确定测量目的在进行工业厂房测量之前，首先需要明确测量的目的。

测量的目的可以包括但不限于地形地貌测量、土地测绘、建筑物外部尺寸测量等。

通过明确测量目的，可以有针对性地选择合适的测量方法和工具。

2.2 准备测量工具根据测量的具体需求，准备必要的测量工具，如测量仪器、测量车辆等。

确保测量工具的准确度和可靠性，以保证测量结果的精准性。

三、测量方法与步骤3.1 地形地貌测量在工业厂房建设前，需要对场地的地形地貌进行测量。

通过使用全站仪、GPS 等仪器，对场地的高程、坡度等进行测量，为后续的设计和施工提供参考数据。

3.2 建筑物外部尺寸测量对工业厂房建筑物的外部尺寸进行测量，包括建筑长度、宽度、高度等参数。

采用测距仪、激光测距仪等工具，确保测量结果的准确性，为后续的施工和设计提供准确的基础数据。

四、施工执行4.1 测量数据处理与分析测量完成后，对测量数据进行处理和分析，生成相应的测量报告和图纸。

通过对数据的处理，可以发现潜在的问题并及时解决，确保施工的顺利进行。

4.2 施工质量控制在施工过程中，根据测量数据进行质量控制，及时发现和纠正问题。

确保施工质量符合设计要求，提高工程的完成质量。

五、总结工业厂房建设中的测量工作至关重要，它直接影响着工程的质量和安全。

通过本文对工业厂房工程测量施工方案的介绍，希望能够为工程测量工作提供一定的参考和指导，确保工程的顺利进行和顺利完工。

工业建筑施工测量习题及答案1.在工业建筑的定位放线中，现场已有建筑方格网做控制，为何还要测设矩形控制网？ (2)2.环形基础定位放线有哪些要求？如何检验是否满足要求？ (2)3.试述柱基的放样方法。

(2)4.如何进行柱子的竖直校正？应注意哪些问题？ (2)5.试述吊车梁的吊装测量工作。

吊车梁吊装后，有哪些检验项目？ (3)6.烟囱施工测量有何特点？怎样制订施测方案？ (3)7.简述地下管道施工测量的全过程。

(3)8.简述顶管施工测量的全过程。

(4)9.比较民用建筑施工测量与工业厂房施工测量在内容、要求、方法等方面的异同点。

(4)10.如表，已知管道起点0+000的管底高程为41.72m，管道坡度为10‰的下坡，在表中计算出各坡度板处的管底设计高程，并按实测的板顶高程选定下反数C，再根据选定的下反数计算出各坡度板顶高程的调整数δ和坡度钉的高程。

(6)11.管道施工测量中的腰桩起什么作用？在N05-N06两井（距离为50m）之间，每隔10m 在沟槽内设置一排腰桩。

已知N05井的管底高程为135.250m，其坡度为-8‰，设置腰桩是从附近水准点（高程为139.234m）引测的，选定下反数为1m，设置时，以水准点作为后视读数为1.543m，求表中钉各腰桩的前视读数为多少？ (7)1.在工业建筑的定位放线中，现场已有建筑方格网做控制，为何还要测设矩形控制网？因为已有控制点的密度和精度往往不能满足厂房放样的需要，因此，对于每幢厂房，还应在厂区控制网的基础上建立适应厂房规模和外形轮廓，并能满足该厂房特殊精度要求的独立矩形控制网，作为厂房施工测量的基本控制。

2.环形基础定位放线有哪些要求？如何检验是否满足要求？首先建立矩形控制网一般建筑，在其基础的开挖线以外4m，测设一个与厂房轴线平行的矩形控制网，即可满足环形基础定位放线要求。

大型厂房，先测设主轴线，再根据主轴线测设矩形控制网。

检验：矩形控制网之直角误差的限值为±10″，矩形边长精度应为1/25000-1/10000.3.试述柱基的放样方法。

独立基础厂房测量施工方案1. 引言独立基础厂房是一种常见的工业建筑形式，在工业生产和仓储领域起到了关键的作用。

为了确保厂房的稳定和安全性，需要进行准确的测量施工。

本文档将介绍独立基础厂房测量施工方案，包括测量的目的、方法、工具和注意事项等方面的内容。

2. 测量目的测量独立基础厂房的目的是为了确保建筑的结构稳定性和符合设计要求。

具体包括以下几个方面：•检测和确认地基的稳定性和承载能力；•确定建筑物的准确位置和尺寸；•检测建筑物各部分的垂直度和水平度。

3. 测量方法3.1 前期准备在进行独立基础厂房的测量前，需要进行一些前期准备工作：•确定测量的范围和精度要求；•准备好测量工具和设备，如测量仪器、测量绳、水平仪等；•清理测量现场，确保没有遮挡物和障碍物。

3.2 测量步骤在开始测量前，需要遵循以下步骤：1.根据实际情况选取参考点，确定绝对坐标系；2.使用全站仪或其他测量仪器，进行水平角和垂直角的测量；3.根据测量结果，计算建筑物的坐标位置和高程；4.使用测量绳等设备，进行线段的测量，确定建筑物的尺寸；5.检测建筑物各部分的垂直度和水平度，采取相应的调整措施。

3.3 数据处理和报告输出测量数据的处理和报告输出是测量工作的重要环节。

在进行数据处理时，需要使用专业的测量软件，并进行以下步骤：1.检查测量数据的准确性和一致性；2.进行数据的筛选和过滤，去除异常值和误差；3.进行数据的处理和分析，计算建筑物的位置、尺寸和平面图；4.编制测量报告，包括原始数据、数据处理方法和结果等内容。

4. 测量工具和设备进行独立基础厂房测量时，需要使用以下工具和设备：•全站仪：用于测量水平角和垂直角；•测量绳：用于测量线段的长度；•水平仪：用于检测建筑物的垂直度和水平度；•三角板：用于确定建筑物的位置和尺寸。

5. 注意事项在进行独立基础厂房的测量时，需要注意以下事项：•确保测量仪器和设备的准确性和可靠性；•在测量现场保持安全，遵守相关的安全规定；•注意测量的环境条件，如影响测量精度的因素；•在有限的时间内完成测量工作，并保证数据的准确性和一致性。

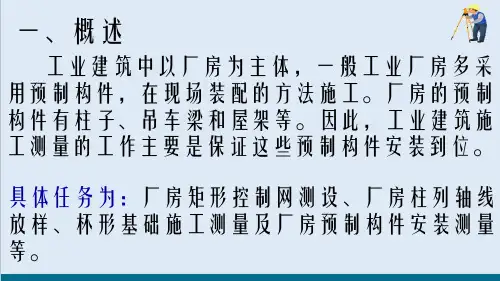

1.工业建筑测量放样的工作内容与民用建筑大致相似，主要包括厂房矩形控制网的测设、厂房柱列轴线测设、基础施工测量、厂房构件安装测量及设备安装测量等。

对2.工业建筑同民用建筑一样在施工测量之前，首先必须做好测设前的准备工作，通过对设计图纸的熟悉，以及对施工场地的现场踏勘，便可按照施工进度计划，制定详细的测设方案对3.对于一般中、小型工业厂房，在其基础的开挖线以外约4m左右，测设一个与厂房轴线平行的矩形控制网，即可满足放样的需要。

对4. 对于大型厂房或设备基础复杂的厂房，为了使厂房各部分精度一致，须先测设好控制网主轴线，然后根据主轴线测设矩形控制网。

对5.厂区平面控制网的布设宜选用一级，控制网的主轴线应与主要建筑物的轴线平行。

对6.厂区高程控制网的测设宜釆用不低于三等水准。

对7.厂房矩形控制网的放样方案，是根据厂区平面图、厂区控制网和现场地形情况等资料制定的。

在确定主轴线点及矩形控制网的位置时，必须保证控制点能长期保存因此要避开地上和地下管线，并与建筑物基础开挖边线保持1.5〜4m的距离。

对8.对于中小型厂房而言，一般直接设计建立一个由四边围成的矩形控制网即可满足后期测设需要。

对9. 对于大型或设备基础复杂的厂房，由于施测精度要求较高，为了保证后期测设的精度，其矩形厂房控制网的建立一般分两步进行。

对10.在旧厂房进行改建或扩建前，最好能找到原有厂房施工时的控制点，作为扩建与改建时进行控制测量的依据；对11.在工业厂房结构中，柱子基础和设备基础是关键的组成部分，柱子基础是对厂房的上部建筑（如柱子、吊车梁和轨道、吊车、屋架等）起着承重作用；设备基础的准确测量是各种机械正确安装和安全运行的保证对12.屋架安装前，需用经纬仪或其他方法在柱顶上测设出屋架的定位轴线，并应弹出屋架两端的中心线，以作为屋架定位的依据。

对1.工业建筑测量主要内容包括（）A.确定矩形控制网B.距离指示桩的点位C.点位的测设方法及对应的测设数据的计算D.精度要求E.绘制测设草图等A,B,C,D,E2.大型厂房矩形控制网测设说法错误的是（）A.应先依据厂区建筑方格网精确测设出厂房控制网的主轴线及辅助轴线（可参照建筑方格网主轴线的测设方法进行）B.当校核达到精度要求后，再根据主轴线测设厂房矩形控制网，并测设各边上的距离指示桩C.一般距离指示桩位于厂房柱列轴线或主要设备中心线方向上，且应进行精度校核，直至达到要求D.一般直接设计建立一个由四边围成的矩形控制网即可满足后期测设需要。

工业厂房工程测量施工方案一、项目概况：二、测量范围：1.地基测量：包括地表标高测量、地下管线测量；2.建筑物测量：包括建筑物框架的搭建测量、墙体定位测量、楼板标高测量等；3.管道测量：包括水、电、气等管道的安装位置和高度测量。

三、测量仪器和设备：1.测距仪：用于测量远距离的高精度测距；2.激光测距仪：用于快速测量建筑物的长度、高度等；3.全站仪：用于测量建筑物框架的立柱、梁和墙体的定位；4.GPS定位仪：用于测量地表标高和地下管线的位置。

四、测量施工步骤：1.地基测量：1）先使用全站仪确定场地的控制点，并标注出地面标高；2）测量各个地下管道的位置和埋深，采用GPS定位仪进行定位；3）对场地的地理位置进行测量，包括场地的长度、宽度等。

2.建筑物测量：1）确定建筑物四个角点的位置，并进行标记；2）使用全站仪测量建筑物各个墙体的长度、宽度和高度；3）测量楼板的标高，确定楼层之间的高度差。

3.管道测量：1）使用测距仪和激光测距仪测量各个管道的水平距离和垂直高度；2）将测得的数据传输至计算机，用CAD软件绘制出管道的布局图。

五、安全措施：1.施工人员必须佩戴安全帽、防护鞋和安全带，严禁高空作业时不系安全带；2.测量设备必须定期检查和维护，确保正常使用；3.在施工现场设置明显的警示标志，提醒人员谨慎操作；4.对高空作业区域设置安全网，防止物体掉落。

六、质量控制：1.测量仪器和设备的准确性必须符合国家标准，定期进行校准；2.测量人员必须具备相关专业知识和技能，并按照测量规范进行操作；3.测量数据必须准确无误，每一次测量的数据必须记录并备份。

七、时间计划：1.地基测量：预计2天完成；2.建筑物测量：预计3天完成；3.管道测量：预计4天完成。

八、总结：通过以上测量施工方案，可以有效控制和管理工业厂房建设过程中的各个环节，确保工程的质量和安全。

同时，合理安排施工时间，保证施工进度的顺利进行。

只有在测量工作的基础上，才能进行有效的工程设计和施工，为工业厂房的建设提供技术支持。
