工业建筑施工测量

工业与民用建筑中的施工测量作者：李军来源：《科技传播》2013年第24期摘要作为一项专业性很强的工作，建筑的测量是整个建筑施工的前提。

笔者根据个人工作经验，对工业与民用建筑中的施工测量分别进行相关阐述，以供大家参考。

关键词工业与民用建筑；施工测量；要点中图分类号TU97 文献标识码A 文章编号 1674-6708（2013）105-0068-02施工测量是整个建筑工程中的施工基础，是整个工程的建设质量前提。

随着工业与民用建筑体积上的不断扩张，建筑居住与使用功能的不断提高，对于建筑测量的精度要求也越来越高。

与此同时，进行施工测量的建筑仪器精密度与复杂度也越来越高。

相应的，这些因素的发展都对施工测量人员的专业素质与技术水平提出了更高的要求。

实际施工中，施工组织方应聘请专业的测量人员，严格按照测量的精细化标准操作，把握好测量的质量与精度，为建筑工程的后期施工进程打下基础。

1工业建筑中的施工测量工业建筑是指各种用于生产活动场所的建筑物。

在普遍认知里，工业建筑是指工业产房。

随着工业化的不断发展与建筑技术的不断更新，目前来说，工业建筑一般是分为金属结构与装配式的钢筋混凝土结构建成的单层厂房两种。

1.1工业建筑中金属装配结构的施工测量重点一般来说，装配式单层工业建筑主要是由柱、吊车梁、屋架、天窗架和屋面板等组成。

构件的吊装位置是保证整个工业建筑质量的前提。

而在进行混凝土杯型基础施工测量时，主要是要把握好柱基定位放线、基坑抄平、基础模板的定位测量以及杯口中线投点与抄平。

下面对柱子、吊车梁与吊车轨道构件的施工测量重点进行阐述。

在进行构件吊装时，应先把轴线控制柱的定位轴线进行杯形基础的顶面投测，并标上号，一般是用红油漆标明。

再把高程线在杯口内壁标出，高程线往下走的整分米数就是杯底的设计高程。

再是在柱子的三个面上、中、下三点同时弹出中心线，用红油漆标出。

而在进行柱长检查与杯底找平时，考虑到预制的柱子会存在数据误差与变形，那么实际尺寸与设计尺寸间会存在一定差距，所以在进行基础浇筑时会把杯形基础底面的高程下降2-5厘米。

工业厂房工程测量施工方案一、前言工业厂房建设是一个复杂的工程，工程测量在其中扮演着至关重要的角色。

准确的测量是保证工程质量和安全的基础，同时也是工程实施的前提。

本文将介绍在工业厂房建设项目中的测量施工方案。

二、测量前准备2.1 确定测量目的在进行工业厂房测量之前，首先需要明确测量的目的。

测量的目的可以包括但不限于地形地貌测量、土地测绘、建筑物外部尺寸测量等。

通过明确测量目的，可以有针对性地选择合适的测量方法和工具。

2.2 准备测量工具根据测量的具体需求，准备必要的测量工具，如测量仪器、测量车辆等。

确保测量工具的准确度和可靠性，以保证测量结果的精准性。

三、测量方法与步骤3.1 地形地貌测量在工业厂房建设前，需要对场地的地形地貌进行测量。

通过使用全站仪、GPS 等仪器，对场地的高程、坡度等进行测量，为后续的设计和施工提供参考数据。

3.2 建筑物外部尺寸测量对工业厂房建筑物的外部尺寸进行测量，包括建筑长度、宽度、高度等参数。

采用测距仪、激光测距仪等工具，确保测量结果的准确性，为后续的施工和设计提供准确的基础数据。

四、施工执行4.1 测量数据处理与分析测量完成后，对测量数据进行处理和分析，生成相应的测量报告和图纸。

通过对数据的处理，可以发现潜在的问题并及时解决，确保施工的顺利进行。

4.2 施工质量控制在施工过程中，根据测量数据进行质量控制，及时发现和纠正问题。

确保施工质量符合设计要求，提高工程的完成质量。

五、总结工业厂房建设中的测量工作至关重要，它直接影响着工程的质量和安全。

通过本文对工业厂房工程测量施工方案的介绍，希望能够为工程测量工作提供一定的参考和指导，确保工程的顺利进行和顺利完工。

4 施工测量4-1 施工测量的基本工作4-1-1 基本原则建筑施工测量是研究利用各种测量仪器和工具对建筑场地上地面的位置进行度量和测定的科学，它的基本任务：（1）对建筑施工场地的表面形状和尺寸按一定比例测绘成地形图。

（2）将图纸上已设计好的工程建筑物按设计要求测设到地面上，并用各种标志表示在现场。

（3）按设计的屋面标高、逐层引测。

4-1-2 距离测量根据不同的精度要求，距离测量有普通量距和精密量距两种方法。

精密量距时所量长度一般都要加尺长、温度和高差三项改正数，有时必须考虑垂曲改正。

丈量两已知点间的距离，使用的主要工具是钢卷尺，精度要求较低的量距工作，也可使用皮尺或测绳。

4-1-2-1 普通量距1．测距方法先用经纬仪或以目估进行定线。

如地面平坦，可按整尺长度逐步丈量，直至最后量出两点间的距离。

若地面起伏不平，可将尺子悬空并目估使其水平。

以垂球或测钎对准地面点或向地面投点，测出其距离。

地面坡度较大时，则可把一整尺段的距离分成几段丈量；也可沿斜坡丈量斜距，再用水准仪测出尺端间的高差，然后按式（4-2）求出高差改正数，将倾斜距离改化成水平距离。

如使用经检定的钢尺丈量距离，当其尺长改正数小于尺长的1/10000，可不考虑尺长改正。

量距时的温度与钢尺检定时的标准温度（一般规定为20℃）相差不大时，也可不进行温度改正。

2．精度要求为了校核并提高精度，一般要求进行往返丈量。

取平均值作为结果，量距精度以往测与返测距离值的差数与平均值之比表示。

在平坦地区应达到1/3000，在起伏变化较大地区要求达到1/2000，在丈量困难地区不得大于1/1000。

4-1-2-2 精密量距1．测距方法先用经纬仪进行直线方向，清除视线上的障碍，然后沿视线方向按每整尺段（即钢尺检定时的整长）设置传距桩。

最好在桩顶面钉上白铁片，并画出十字线的标记。

所使用之钢尺在开始量距前应先打开，使与空气接触，经10min后方可进行量距。

前尺以弹簧秤施加与钢尺检定时相同的拉力，后尺则以厘米分划线对准桩顶标志，当钢尺达到稳定时，前尺对好桩顶标志，随即读数；随后后尺移动1~2cm分划线重新对准桩顶标志，再次读数；一般要求读出三组读数。

1.工业建筑测量放样的工作内容与民用建筑大致相似，主要包括厂房矩形控制网的测设、厂房柱列轴线测设、基础施工测量、厂房构件安装测量及设备安装测量等。

对2.工业建筑同民用建筑一样在施工测量之前，首先必须做好测设前的准备工作，通过对设计图纸的熟悉，以及对施工场地的现场踏勘，便可按照施工进度计划，制定详细的测设方案对3.对于一般中、小型工业厂房，在其基础的开挖线以外约4m左右，测设一个与厂房轴线平行的矩形控制网，即可满足放样的需要。

对4. 对于大型厂房或设备基础复杂的厂房，为了使厂房各部分精度一致，须先测设好控制网主轴线，然后根据主轴线测设矩形控制网。

对5.厂区平面控制网的布设宜选用一级，控制网的主轴线应与主要建筑物的轴线平行。

对6.厂区高程控制网的测设宜釆用不低于三等水准。

对7.厂房矩形控制网的放样方案，是根据厂区平面图、厂区控制网和现场地形情况等资料制定的。

在确定主轴线点及矩形控制网的位置时，必须保证控制点能长期保存因此要避开地上和地下管线，并与建筑物基础开挖边线保持1.5〜4m的距离。

对8.对于中小型厂房而言，一般直接设计建立一个由四边围成的矩形控制网即可满足后期测设需要。

对9. 对于大型或设备基础复杂的厂房，由于施测精度要求较高，为了保证后期测设的精度，其矩形厂房控制网的建立一般分两步进行。

对10.在旧厂房进行改建或扩建前，最好能找到原有厂房施工时的控制点，作为扩建与改建时进行控制测量的依据；对11.在工业厂房结构中，柱子基础和设备基础是关键的组成部分，柱子基础是对厂房的上部建筑（如柱子、吊车梁和轨道、吊车、屋架等）起着承重作用；设备基础的准确测量是各种机械正确安装和安全运行的保证对12.屋架安装前，需用经纬仪或其他方法在柱顶上测设出屋架的定位轴线，并应弹出屋架两端的中心线，以作为屋架定位的依据。

对1.工业建筑测量主要内容包括（）A.确定矩形控制网B.距离指示桩的点位C.点位的测设方法及对应的测设数据的计算D.精度要求E.绘制测设草图等A,B,C,D,E2.大型厂房矩形控制网测设说法错误的是（）A.应先依据厂区建筑方格网精确测设出厂房控制网的主轴线及辅助轴线（可参照建筑方格网主轴线的测设方法进行）B.当校核达到精度要求后，再根据主轴线测设厂房矩形控制网，并测设各边上的距离指示桩C.一般距离指示桩位于厂房柱列轴线或主要设备中心线方向上，且应进行精度校核，直至达到要求D.一般直接设计建立一个由四边围成的矩形控制网即可满足后期测设需要。

工业厂房工程测量施工方案一、项目概况：二、测量范围：1.地基测量：包括地表标高测量、地下管线测量；2.建筑物测量：包括建筑物框架的搭建测量、墙体定位测量、楼板标高测量等；3.管道测量：包括水、电、气等管道的安装位置和高度测量。

三、测量仪器和设备：1.测距仪：用于测量远距离的高精度测距；2.激光测距仪：用于快速测量建筑物的长度、高度等；3.全站仪：用于测量建筑物框架的立柱、梁和墙体的定位；4.GPS定位仪：用于测量地表标高和地下管线的位置。

四、测量施工步骤：1.地基测量：1）先使用全站仪确定场地的控制点，并标注出地面标高；2）测量各个地下管道的位置和埋深，采用GPS定位仪进行定位；3）对场地的地理位置进行测量，包括场地的长度、宽度等。

2.建筑物测量：1）确定建筑物四个角点的位置，并进行标记；2）使用全站仪测量建筑物各个墙体的长度、宽度和高度；3）测量楼板的标高，确定楼层之间的高度差。

3.管道测量：1）使用测距仪和激光测距仪测量各个管道的水平距离和垂直高度；2）将测得的数据传输至计算机，用CAD软件绘制出管道的布局图。

五、安全措施：1.施工人员必须佩戴安全帽、防护鞋和安全带，严禁高空作业时不系安全带；2.测量设备必须定期检查和维护，确保正常使用；3.在施工现场设置明显的警示标志，提醒人员谨慎操作；4.对高空作业区域设置安全网，防止物体掉落。

六、质量控制：1.测量仪器和设备的准确性必须符合国家标准，定期进行校准；2.测量人员必须具备相关专业知识和技能，并按照测量规范进行操作；3.测量数据必须准确无误，每一次测量的数据必须记录并备份。

七、时间计划：1.地基测量：预计2天完成；2.建筑物测量：预计3天完成；3.管道测量：预计4天完成。

八、总结：通过以上测量施工方案，可以有效控制和管理工业厂房建设过程中的各个环节，确保工程的质量和安全。

同时，合理安排施工时间，保证施工进度的顺利进行。

只有在测量工作的基础上，才能进行有效的工程设计和施工，为工业厂房的建设提供技术支持。

厂房工程测量施工方案一、工程背景工程名称：XX厂房工程工程地点：XX地区工程规模：总建筑面积XXX平方米工程内容：新建一栋厂房，包括厂房主体结构施工、设备安装、电气系统等二、测量前准备1.确定测量方法和仪器设备：根据工程要求，采用全站仪、GPS测量仪等进行测量。

2.组织人员：确定测量人员，并进行培训，了解工程图纸和测量要求。

3.测量控制点的选择：根据工程图纸，确定控制点位置，并进行标志。

三、厂房主体结构施工测量方案1.基坑测量：根据设计图纸，确定基坑边线和基坑底部控制点的位置，确定地下管线走向。

2.柱、梁、板测量：根据设计图纸，确定主梁、次梁、柱等构件的位置和尺寸，包括高度、宽度、厚度等。

3.竖井测量：根据设计图纸，确定竖井的位置和尺寸，确保竖井的位置准确。

4.墙体测量：根据设计图纸，确定墙体的位置和尺寸，包括厚度、高度等。

四、设备安装测量方案1.设备基础测量：根据设计图纸，确定设备基础的位置和尺寸，包括长度、宽度、深度等。

2.设备安装测量：根据设备安装图纸，确定设备的位置和高度，确保设备的安装准确。

3.管道测量：根据设计图纸和设备布置图，确定管道的走向和位置，包括水管、电缆等。

五、电气系统测量方案1.线槽测量：根据电气设计图纸，确定线槽的位置和尺寸，包括长度、宽度、深度等。

2.线管测量：根据电气设计图纸，确定线管的走向和位置，保证线管的铺设准确。

3.电缆测量：根据电气设计图纸和设备布置图，确定电缆的走向和位置，包括电缆规格、长度等。

六、测量控制和数据处理1.测量控制：根据测量任务，设置控制点，确保测量的准确性。

2.数据处理：测量数据采用计算机进行处理，生成测量报告和测量图纸。

七、安全措施1.测量现场要设置警示标识和安全警戒线，确保人员安全。

2.测量人员要佩戴安全帽、安全鞋等个人防护装备，遵守测量操作规程。

八、施工进度控制1.测量结果及时处理，及时反馈施工进度，确保施工顺利进行。

2.测量变更的部分要及时通知施工方，协调解决，保证工程质量和进度。

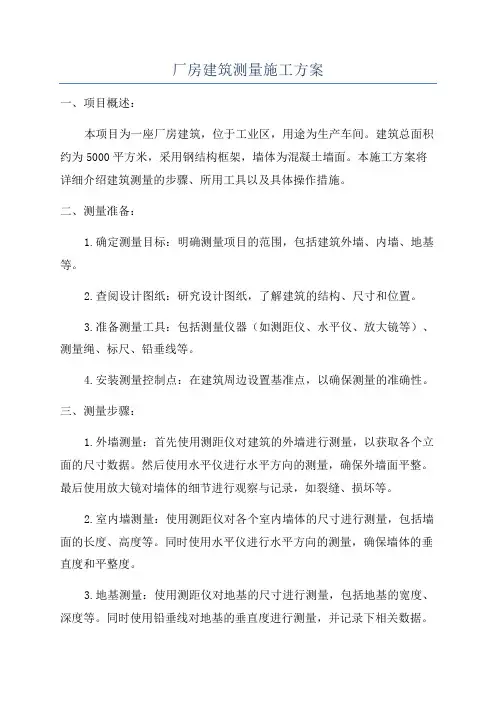

厂房建筑测量施工方案一、项目概述：本项目为一座厂房建筑，位于工业区，用途为生产车间。

建筑总面积约为5000平方米，采用钢结构框架，墙体为混凝土墙面。

本施工方案将详细介绍建筑测量的步骤、所用工具以及具体操作措施。

二、测量准备：1.确定测量目标：明确测量项目的范围，包括建筑外墙、内墙、地基等。

2.查阅设计图纸：研究设计图纸，了解建筑的结构、尺寸和位置。

3.准备测量工具：包括测量仪器（如测距仪、水平仪、放大镜等）、测量绳、标尺、铅垂线等。

4.安装测量控制点：在建筑周边设置基准点，以确保测量的准确性。

三、测量步骤：1.外墙测量：首先使用测距仪对建筑的外墙进行测量，以获取各个立面的尺寸数据。

然后使用水平仪进行水平方向的测量，确保外墙面平整。

最后使用放大镜对墙体的细节进行观察与记录，如裂缝、损坏等。

2.室内墙测量：使用测距仪对各个室内墙体的尺寸进行测量，包括墙面的长度、高度等。

同时使用水平仪进行水平方向的测量，确保墙体的垂直度和平整度。

3.地基测量：使用测距仪对地基的尺寸进行测量，包括地基的宽度、深度等。

同时使用铅垂线对地基的垂直度进行测量，并记录下相关数据。

4.其他测量项目：根据实际需要，对建筑的其他部分进行必要的测量，如楼板高度、墙体厚度等。

四、操作措施：1.在测量过程中，应注意保证测量仪器的准确性和稳定性。

在使用测距仪测量时，要确保激光射线与测量目标垂直，减少误差。

2.对于高度较高的建筑部分，可以使用铅垂线进行测量，保证垂直度的准确性。

3.在测量墙体尺寸时，可以使用测量绳进行辅助测量，确保测量数据的准确性。

4.对于墙体的细节观察与记录，可以使用放大镜进行观察，确保测量的全面性和准确性。

5.在测量过程中，应确保测量数据的正确记录，并及时与设计图纸进行对照，确保施工的准确性。

五、安全措施：1.在进行测量工作时，应严格遵守相关安全规定，佩戴安全帽、安全鞋等个人防护用品。

2.在进行测量工作时，应与施工人员密切配合，确保工作的安全进行。

工业建筑及基础工程施工质量验收标准一、施工测量工业建筑及基础工程的施工测量应满足设计要求和相关规范，保证建筑物和设备的平面位置、高程和几何尺寸的准确性。

测量过程中应使用合格的测量仪器和设备，并进行定期校准和维护。

测量记录应准确、完整，并及时归档。

二、地基与基础工程地基与基础工程是工业建筑及基础工程的重要组成部分，应按照相关规范进行施工和验收。

基础工程的施工应满足设计要求，保证基础的稳定性和安全性。

在地基处理过程中，应根据地质勘察报告和设计要求选择合适的地基处理方法，并进行质量检测和验收。

三、主体结构工程主体结构工程应按照设计图纸和相关规范进行施工，确保结构的承载能力和稳定性。

在施工过程中，应对钢筋、混凝土等主要材料进行质量检测和控制。

主体结构的尺寸、垂直度、平整度等几何尺寸应满足设计要求和规范标准。

四、建筑装饰装修工程建筑装饰装修工程应满足设计要求和环保标准，使用符合要求的材料和设备。

装修过程中应保证结构安全，不得破坏主体结构。

装修完成后，应对室内环境进行检测和控制，确保符合环保要求。

五、建筑给水排水工程建筑给水排水工程应按照设计要求和相关规范进行施工，保证供水、排水系统的正常运行。

给水系统的水质应符合国家卫生标准，排水系统应满足环保要求。

管道安装应平整、牢固，不得有渗漏现象。

六、建筑电气工程建筑电气工程应按照设计图纸和相关规范进行施工，确保电气系统的安全性和可靠性。

电气线路的安装应规范、整齐，不得存在安全隐患。

电气设备应符合国家电气安全标准，并进行质量检测和验收。

七、智能建筑工程智能建筑工程应根据设计要求和相关规范进行施工，保证智能化系统的正常运行。

在施工过程中，应对智能化设备的质量进行检测和控制。

智能化系统应满足安全、稳定、可靠的要求，并进行验收和备案。

八、通风与空调工程通风与空调工程应根据设计要求和相关规范进行施工，保证室内空气的质量和舒适度。

在施工过程中，应对空调设备和通风设备的安装质量进行检查和控制。

教学设计教学过程教学方法教学手段学生活动时间分配课前准备准备材料、仪器、场地、课件下发任务书在提前预习的基础上再浏览安全教育讲授描述与演示倾听导入创设环境，情境导入课件演示倾听讲解与操练讲授与示范演示观察与同步练习咨讯回答学生在课前收集资料过程中存在的疑问课件演示，巡回指导讨论、交流代表发言决策、计划、以学生为主体分组讨论，得出测量方案，讲解演示方案，制定计划。

互评、点评。

可利用多媒体对方案进行陈述思考、讨论，代表发言、相互点评，编制计划（测量步骤）实施学生实施各教学任务操作指导实际操作评价现场教学，互评、点评成果展示自评、互评归纳总结重点讲解、启发诱导课件演示、现场演示倾听与讨论作业布置1、简述工业厂房柱列轴线如何进行测设?2、如何进行柱子的竖直校正?四、教学过程备注三、教学内容够重视。

（一）工业厂房控制网的测设根据主轴线测设矩形控制网。

（二）柱列轴线的测设和柱基施工测量1、根据矩形控制网测设柱列轴线控制桩，如图3-25。

2、柱基定位和放样，引测定位小桩，放样开挖边线，如图3-26。

图3-25 柱列轴线的测设图3-26 柱基定位3、柱基施工测量（1）基坑开挖深度的控制在槽壁上测设一些水平桩，如图3-27。

（2）杯形基础立模测量工作内容有3项：把柱基定位线投测到垫层上，弹出墨线；定出模板底线；将柱基顶面的标高测设在模板内侧，浇筑后的杯底标高比设计标高略低3-5cm。

图3-27 开挖深度的控制（三）柱子安装测量柱的安装就位及校正，是利用柱身的中心线、标高线和相应的基础顶面中心定位线、基础内侧标高线进行对位来实现的。

故在柱子就位前须做好以下准备工作：1、柱子安装前的准备工作（1）柱身弹线在柱子安装之前，首先将柱子按轴线编号，并在柱身三个侧面弹出柱子的中心线，并且在每条中心线的上端和靠近杯口处画上“”标志。

并根据牛腿面设计标高，向下用钢尺量出-0.600m的标高线，并画出“▼”标志，如图1所示，以便校正时使用。
