工业与民用建筑中的施工测量作者：李军来源：《科技传播》2013年第24期摘要作为一项专业性很强的工作，建筑的测量是整个建筑施工的前提。
笔者根据个人工作经验，对工业与民用建筑中的施工测量分别进行相关阐述，以供大家参考。
关键词工业与民用建筑；施工测量；要点中图分类号TU97 文献标识码A 文章编号 1674-6708（2013）105-0068-02施工测量是整个建筑工程中的施工基础，是整个工程的建设质量前提。
随着工业与民用建筑体积上的不断扩张，建筑居住与使用功能的不断提高，对于建筑测量的精度要求也越来越高。
与此同时，进行施工测量的建筑仪器精密度与复杂度也越来越高。
相应的，这些因素的发展都对施工测量人员的专业素质与技术水平提出了更高的要求。
实际施工中，施工组织方应聘请专业的测量人员，严格按照测量的精细化标准操作，把握好测量的质量与精度，为建筑工程的后期施工进程打下基础。
1工业建筑中的施工测量工业建筑是指各种用于生产活动场所的建筑物。
在普遍认知里，工业建筑是指工业产房。
随着工业化的不断发展与建筑技术的不断更新，目前来说，工业建筑一般是分为金属结构与装配式的钢筋混凝土结构建成的单层厂房两种。
1.1工业建筑中金属装配结构的施工测量重点一般来说，装配式单层工业建筑主要是由柱、吊车梁、屋架、天窗架和屋面板等组成。
构件的吊装位置是保证整个工业建筑质量的前提。
而在进行混凝土杯型基础施工测量时，主要是要把握好柱基定位放线、基坑抄平、基础模板的定位测量以及杯口中线投点与抄平。
下面对柱子、吊车梁与吊车轨道构件的施工测量重点进行阐述。
在进行构件吊装时，应先把轴线控制柱的定位轴线进行杯形基础的顶面投测，并标上号，一般是用红油漆标明。
再把高程线在杯口内壁标出，高程线往下走的整分米数就是杯底的设计高程。
再是在柱子的三个面上、中、下三点同时弹出中心线，用红油漆标出。
而在进行柱长检查与杯底找平时，考虑到预制的柱子会存在数据误差与变形，那么实际尺寸与设计尺寸间会存在一定差距，所以在进行基础浇筑时会把杯形基础底面的高程下降2-5厘米。

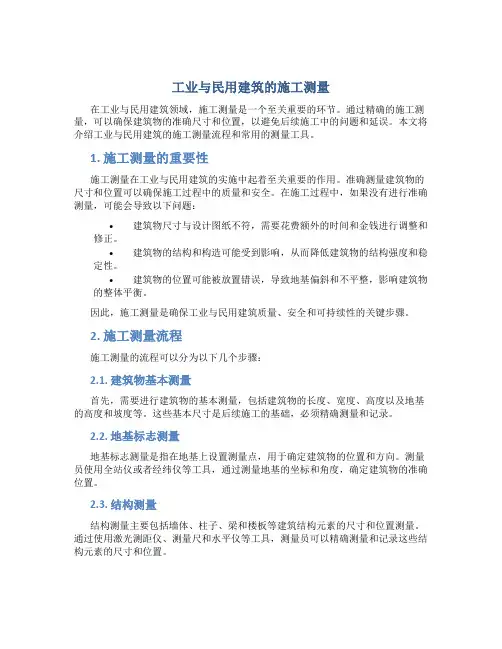

工业与民用建筑的施工测量在工业与民用建筑领域，施工测量是一个至关重要的环节。
通过精确的施工测量，可以确保建筑物的准确尺寸和位置，以避免后续施工中的问题和延误。
本文将介绍工业与民用建筑的施工测量流程和常用的测量工具。
1. 施工测量的重要性施工测量在工业与民用建筑的实施中起着至关重要的作用。
准确测量建筑物的尺寸和位置可以确保施工过程中的质量和安全。
在施工过程中，如果没有进行准确测量，可能会导致以下问题：•建筑物尺寸与设计图纸不符，需要花费额外的时间和金钱进行调整和修正。
•建筑物的结构和构造可能受到影响，从而降低建筑物的结构强度和稳定性。
•建筑物的位置可能被放置错误，导致地基偏斜和不平整，影响建筑物的整体平衡。
因此，施工测量是确保工业与民用建筑质量、安全和可持续性的关键步骤。
2. 施工测量流程施工测量的流程可以分为以下几个步骤：2.1. 建筑物基本测量首先，需要进行建筑物的基本测量，包括建筑物的长度、宽度、高度以及地基的高度和坡度等。
这些基本尺寸是后续施工的基础，必须精确测量和记录。
2.2. 地基标志测量地基标志测量是指在地基上设置测量点，用于确定建筑物的位置和方向。
测量员使用全站仪或者经纬仪等工具，通过测量地基的坐标和角度，确定建筑物的准确位置。
2.3. 结构测量结构测量主要包括墙体、柱子、梁和楼板等建筑结构元素的尺寸和位置测量。
通过使用激光测距仪、测量尺和水平仪等工具，测量员可以精确测量和记录这些结构元素的尺寸和位置。
2.4. 装饰性测量装饰性测量是指测量建筑物内部和外部的装饰元素，如门窗、楼梯、天花板和墙壁等。
这些装饰元素的尺寸和位置对于后续施工和装饰非常重要，必须进行准确测量。
2.5. 最终检查在施工测量过程中，还需要进行最终检查，以确保所有测量数据和记录的准确性。
如果发现任何错误或不准确的数据，需要及时进行修正和调整。
3. 常用的测量工具在施工测量中，有许多常用的测量工具可供选择。
下面介绍几种常见的测量工具：•全站仪：全站仪是一种高精度的测量仪器，可以同时测量建筑物的坐标、角度和距离，广泛应用于大型工程建筑的施工测量。
工业厂房工程测量施工方案一、前言工业厂房建设是一个复杂的工程，工程测量在其中扮演着至关重要的角色。
准确的测量是保证工程质量和安全的基础，同时也是工程实施的前提。
本文将介绍在工业厂房建设项目中的测量施工方案。
二、测量前准备2.1 确定测量目的在进行工业厂房测量之前，首先需要明确测量的目的。
测量的目的可以包括但不限于地形地貌测量、土地测绘、建筑物外部尺寸测量等。
通过明确测量目的，可以有针对性地选择合适的测量方法和工具。
2.2 准备测量工具根据测量的具体需求，准备必要的测量工具，如测量仪器、测量车辆等。
确保测量工具的准确度和可靠性，以保证测量结果的精准性。
三、测量方法与步骤3.1 地形地貌测量在工业厂房建设前，需要对场地的地形地貌进行测量。
通过使用全站仪、GPS 等仪器，对场地的高程、坡度等进行测量，为后续的设计和施工提供参考数据。
3.2 建筑物外部尺寸测量对工业厂房建筑物的外部尺寸进行测量，包括建筑长度、宽度、高度等参数。
采用测距仪、激光测距仪等工具，确保测量结果的准确性，为后续的施工和设计提供准确的基础数据。
四、施工执行4.1 测量数据处理与分析测量完成后，对测量数据进行处理和分析，生成相应的测量报告和图纸。
通过对数据的处理，可以发现潜在的问题并及时解决，确保施工的顺利进行。
4.2 施工质量控制在施工过程中，根据测量数据进行质量控制，及时发现和纠正问题。
确保施工质量符合设计要求，提高工程的完成质量。
五、总结工业厂房建设中的测量工作至关重要，它直接影响着工程的质量和安全。
通过本文对工业厂房工程测量施工方案的介绍，希望能够为工程测量工作提供一定的参考和指导，确保工程的顺利进行和顺利完工。

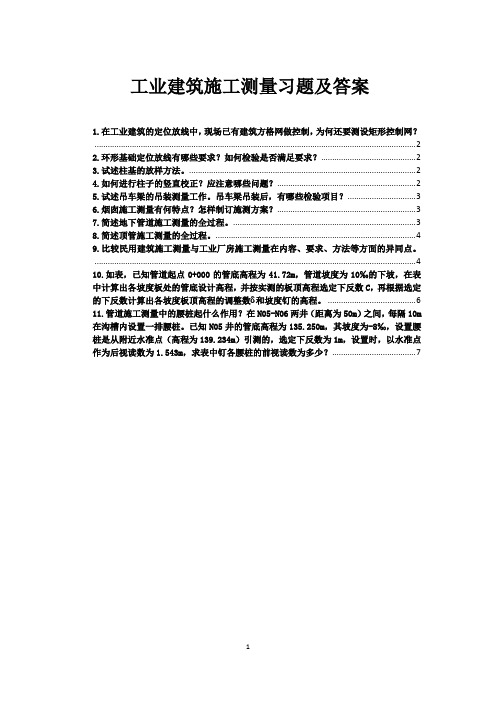

工业建筑施工测量习题及答案1.在工业建筑的定位放线中，现场已有建筑方格网做控制，为何还要测设矩形控制网？ (2)2.环形基础定位放线有哪些要求？如何检验是否满足要求？ (2)3.试述柱基的放样方法。
(2)4.如何进行柱子的竖直校正？应注意哪些问题？ (2)5.试述吊车梁的吊装测量工作。
吊车梁吊装后，有哪些检验项目？ (3)6.烟囱施工测量有何特点？怎样制订施测方案？ (3)7.简述地下管道施工测量的全过程。
(3)8.简述顶管施工测量的全过程。
(4)9.比较民用建筑施工测量与工业厂房施工测量在内容、要求、方法等方面的异同点。
(4)10.如表，已知管道起点0+000的管底高程为41.72m，管道坡度为10‰的下坡，在表中计算出各坡度板处的管底设计高程，并按实测的板顶高程选定下反数C，再根据选定的下反数计算出各坡度板顶高程的调整数δ和坡度钉的高程。
(6)11.管道施工测量中的腰桩起什么作用？在N05-N06两井（距离为50m）之间，每隔10m 在沟槽内设置一排腰桩。
已知N05井的管底高程为135.250m，其坡度为-8‰，设置腰桩是从附近水准点（高程为139.234m）引测的，选定下反数为1m，设置时，以水准点作为后视读数为1.543m，求表中钉各腰桩的前视读数为多少？ (7)1.在工业建筑的定位放线中，现场已有建筑方格网做控制，为何还要测设矩形控制网？因为已有控制点的密度和精度往往不能满足厂房放样的需要，因此，对于每幢厂房，还应在厂区控制网的基础上建立适应厂房规模和外形轮廓，并能满足该厂房特殊精度要求的独立矩形控制网，作为厂房施工测量的基本控制。
2.环形基础定位放线有哪些要求？如何检验是否满足要求？首先建立矩形控制网一般建筑，在其基础的开挖线以外4m，测设一个与厂房轴线平行的矩形控制网，即可满足环形基础定位放线要求。
大型厂房，先测设主轴线，再根据主轴线测设矩形控制网。
检验：矩形控制网之直角误差的限值为±10″，矩形边长精度应为1/25000-1/10000.3.试述柱基的放样方法。
工业厂房工程测量施工方案背景工业厂房建设是众多企业的重大投资项目。
工业厂房建设需要经过许多环节，其中之一是测量。
工业厂房测量的目的是确保施工过程中的准确性和稳定性，减少错误和损失，同时也是保证工程质量的重要环节。
本篇文档将针对工业厂房工程的测量施工方案进行详细的说明，包括施工流程、测量方法、测量工具等等。
施工流程工业厂房工程的测量施工流程主要包括以下几个步骤：1.准备工作。
包括施工方案的制定、测量仪器的准备、测量人员的配备等。
在这个阶段，必须确定好测量的范围和精度等级，以及施工中可能遇到的一些特殊情况。
2.初步测量。
在施工前必须进行初步测量，以确定施工基准点的位置、地形地貌等。
初步测量需要选择适当的测量仪器和方法，保证所得数据的可靠性和精确性。
3.施工测量。
在工程施工期间，需要不断地进行测量和调整。
在测量过程中需要不断校验，保证数值的准确性和可靠性。
测量结果需要及时反馈给施工管理人员，以便及时调整并及时处理问题。
4.终止测量。
在工程完成后进行终止测量，并将所得数据记录入档案。
终止测量需要选择高精度的测量仪器，保证数据的准确性和可靠性。
测量方法在工业厂房测量施工过程中，需要采用多种测量方法，根据不同的测量任务选择不同的测量方法和仪器。
工业厂房测量常用的测量方法包括：1.光电测量法。
该方法是利用激光器将光线以单色线形发射出来，对目标进行测量的一种方法。
适用于大范围的测量任务。
2.磁测法。
磁测法是利用地球磁场和物体磁性测量物体位置的一种方法。
适用于需要快速定位的测量任务。
3.高程测量法。
高程测量法是测量物体高度或者地面高程的一种方法。
适用于大型地上建筑物测量任务。
4.视觉测量法。
视觉测量法是一种基于图像分析进行测量的方法，适用于空间较小的测量任务。
测量工具在工业厂房测量过程中，需要使用多种测量仪器，这些仪器的准确性和稳定性直接影响着测量结果的可靠性。
常用的测量仪器包括以下几类：1.全站仪。
全站仪能够同时测量水平角、垂直角及距离，充分体现了综合性测量仪器的特点。

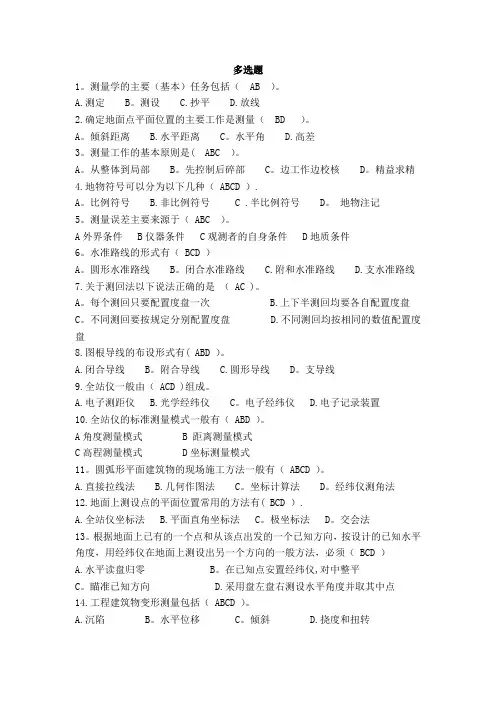

多选题1。
测量学的主要（基本）任务包括（ AB ）。
A.测定 B。
测设 C.抄平 D.放线2.确定地面点平面位置的主要工作是测量（ BD ）。
A。
倾斜距离 B.水平距离 C。
水平角 D.高差3。
测量工作的基本原则是( ABC ）。
A。
从整体到局部 B。
先控制后碎部 C。
边工作边校核 D。
精益求精4.地物符号可以分为以下几种（ ABCD ）.A。
比例符号 B.非比例符号 C .半比例符号 D。
地物注记5。
测量误差主要来源于（ ABC ）。
A外界条件 B仪器条件 C观测者的自身条件 D地质条件6。
水准路线的形式有（ BCD ）A。
圆形水准路线 B。
闭合水准路线 C.附和水准路线 D.支水准路线7.关于测回法以下说法正确的是（ AC )。
A。
每个测回只要配置度盘一次 B.上下半测回均要各自配置度盘C。
不同测回要按规定分别配置度盘 D.不同测回均按相同的数值配置度盘8.图根导线的布设形式有( ABD ）。
A.闭合导线 B。
附合导线 C.圆形导线 D。
支导线9.全站仪一般由（ ACD )组成。
A.电子测距仪B.光学经纬仪 C。
电子经纬仪 D.电子记录装置10.全站仪的标准测量模式一般有（ ABD ）。
A角度测量模式 B 距离测量模式C高程测量模式 D坐标测量模式11。
圆弧形平面建筑物的现场施工方法一般有（ ABCD ）。
A.直接拉线法B.几何作图法 C。
坐标计算法 D。
经纬仪测角法12.地面上测设点的平面位置常用的方法有( BCD ）.A.全站仪坐标法B.平面直角坐标法 C。
极坐标法 D。
交会法13。
根据地面上已有的一个点和从该点出发的一个已知方向，按设计的已知水平角度，用经纬仪在地面上测设出另一个方向的一般方法，必须（ BCD ）A.水平读盘归零 B。
在已知点安置经纬仪,对中整平C。
瞄准已知方向 D.采用盘左盘右测设水平角度并取其中点14.工程建筑物变形测量包括（ ABCD ）。
A.沉陷 B。
水平位移 C。
1.工业建筑测量放样的工作内容与民用建筑大致相似，主要包括厂房矩形控制网的测设、厂房柱列轴线测设、基础施工测量、厂房构件安装测量及设备安装测量等。
对2.工业建筑同民用建筑一样在施工测量之前，首先必须做好测设前的准备工作，通过对设计图纸的熟悉，以及对施工场地的现场踏勘，便可按照施工进度计划，制定详细的测设方案对3.对于一般中、小型工业厂房，在其基础的开挖线以外约4m左右，测设一个与厂房轴线平行的矩形控制网，即可满足放样的需要。
对4. 对于大型厂房或设备基础复杂的厂房，为了使厂房各部分精度一致，须先测设好控制网主轴线，然后根据主轴线测设矩形控制网。
对5.厂区平面控制网的布设宜选用一级，控制网的主轴线应与主要建筑物的轴线平行。
对6.厂区高程控制网的测设宜釆用不低于三等水准。
对7.厂房矩形控制网的放样方案，是根据厂区平面图、厂区控制网和现场地形情况等资料制定的。
在确定主轴线点及矩形控制网的位置时，必须保证控制点能长期保存因此要避开地上和地下管线，并与建筑物基础开挖边线保持1.5〜4m的距离。
对8.对于中小型厂房而言，一般直接设计建立一个由四边围成的矩形控制网即可满足后期测设需要。
对9. 对于大型或设备基础复杂的厂房，由于施测精度要求较高，为了保证后期测设的精度，其矩形厂房控制网的建立一般分两步进行。
对10.在旧厂房进行改建或扩建前，最好能找到原有厂房施工时的控制点，作为扩建与改建时进行控制测量的依据；对11.在工业厂房结构中，柱子基础和设备基础是关键的组成部分，柱子基础是对厂房的上部建筑（如柱子、吊车梁和轨道、吊车、屋架等）起着承重作用；设备基础的准确测量是各种机械正确安装和安全运行的保证对12.屋架安装前，需用经纬仪或其他方法在柱顶上测设出屋架的定位轴线，并应弹出屋架两端的中心线，以作为屋架定位的依据。
对1.工业建筑测量主要内容包括（）A.确定矩形控制网B.距离指示桩的点位C.点位的测设方法及对应的测设数据的计算D.精度要求E.绘制测设草图等A,B,C,D,E2.大型厂房矩形控制网测设说法错误的是（）A.应先依据厂区建筑方格网精确测设出厂房控制网的主轴线及辅助轴线（可参照建筑方格网主轴线的测设方法进行）B.当校核达到精度要求后，再根据主轴线测设厂房矩形控制网，并测设各边上的距离指示桩C.一般距离指示桩位于厂房柱列轴线或主要设备中心线方向上，且应进行精度校核，直至达到要求D.一般直接设计建立一个由四边围成的矩形控制网即可满足后期测设需要。
