ZD-B03/D03使用说明书

产品功能

周定时循环开关功能，即，以周为单位，循环开关，每天最多设置24条（12组）开关命令。

举例：每周的周一到周五6点开7点关,10点再开，12点再关，最多24条。

适用范围：需要每天固定时间开关多次的电器设备，如苗圃浇灌、雨林缸等。

使用说明：

按键说明

定时键：①设置定时②长按2秒可以进入上一次所设置完成的定时程序的查看和修改画面

时钟键：设置定时器当前的时钟时间

取消键：①取消当前正在进行的设置行为，之前所设置的内容无效，不会被保留

②长按2秒钟可以取消正在运行的定时程序，进入无定时状态

开关键：更改定时器当前的开关状态

左右键：设置定时或设置时钟的过程中移动光标的位置

+ - 键： 控制光标所在位置数值的变化

确定键：确定并执行正在设置的内容

复位键：重新启动定时器

使用说明：

一、无论设置定时，设置时钟还是设置开关状态，都需要按确定键后才能设置有效。

二、设置时钟

→ 先按时钟键

→ 按左右键移动光标位置，按“+ -”切换数值变化

→ 按确定键设置完成

三、设置定时

→ 先按定时键

→ 左右键移动光标位置，按“+ -”键切换数值变化，根据自身需要设置具体星期组合、开关时间和开关命令（星期组合可以任意设置）

→ 将光标移动到下一条位置并按确定键进入下一条的设置画面

→ 根据自身需要重复上面的步骤依次设置最多24条开关命令

（在设置过程中可以通过上一条和下一条查看和修改所设置的开关命令，非常方便）

→ 按确定设置完成

四、查看和修改定时

按住定时键不放2秒钟后进入上一次设置完成的定时设置画面，可以通过上一条和下一条查看原来的设置是否有错误，并可以直接进行修改，然后按确定开始执行修改后的程序

五、设置开关状态

→ 先按开关键

→ 继续按开关键切换当前的开关状态

→ 按确定键设置完成

六、取消定时

按住取消键不放2秒钟可以取消正在运行的定时程序，进入无定时状态，开关状态保持不变

使用案例说明

假如您公司的饮水机需要在周一到周五的上午7点钟开启，晚12点钟关闭，下午2点钟开启，晚上9点关闭

→ 先按定时键

→ 将光标移动到星期的位置，通过“+-”键切换星期组合为周一到周五，即将周一到周五显示，周六周日不显示（默认为全部显示）

→ 设置第一条命令为7点开

→ 将光标移动到下一条位置，并按确定

→ 设置第二条命令为12点关（星期组合默认跟上一条保持不变）

→ 重复上面的步骤设置第三条为14点开，设置第四条为21点关

→ 按确定键设置完毕，插上电源以后定时器会在周一到周五按时开关

产品规格

额定电压：220V 最大电流：B03 10A / D03 15A

工作频率：50HZ 最大功率：B03 2200W / D03 3200W

固有损耗：≤2W 可编程数：24条（12组）×7天

时间设置范围：1秒~1周 可设置精度：1秒

电池：内置可充电电池

特殊情况说明

1、当有定时程序正在执行时，进入设置画面，则定时程序转入后台照常执行，不会因为进入设置过程而中断定时程序的执行，只有用户设置完新程序并按确定键后，才会擦除原有的定时程序而执行新的定时程序。

2、如果定时器在脱离电源很久不用的时候屏幕不显示，则可能内置可充电电池没电了，插上电源后充电2-3个小时即可恢复正常显示。

3、如果定时器没有按照预定时间开启或关闭，请查看定时命令是否设置正确，如设置无误请联系公司客服。

注意事项

1-应该先将定时器接到电源上后再将用电设备接到定时器上，严禁先将定时器连接用电设备后再接到电源上

2-本产品所接用电设备总功率，不得超过最大额定功率

3-本产品属电子产品，不得做儿童玩具玩耍

4-请在干燥环境下使用本产品

5-请勿擅自拆卸定时器，如需维修请找专业电工或专业人士

6-因本产品属于电子产品，其正常运行和寿命受到空气湿度、震动强度及元件故障概率等因素影响，因此严禁将定时宝用在可能造成重大生命财产损失的用电设备上，如手术设备等，用到其他用电设备上也需要充分考虑停电及故障概率所造成的影响。

质保事项

本品自购买之日起一年内为保修期，在此期间出现非人为质量问题，本公司将负责免费维修

以下情况之一者，不在保修范围之内：

1-消费者因使用、维护、保管不当造成损坏的 2-擅自拆卸产品造成损坏的

3-因不可抗拒力造成损坏的

4-超过保修期的

（本公司产品在不断更新中，如果您所购买的产品与《产品使用说明书》中所描述的产品外观、技术参数等有出入，请以实物为准。本公司保留《产品使用说明书》的解释权。有不详之处请致电咨询。）

合集下载

KG316T微电脑时控开关操作说明

KG316T微电脑时控开关操作说明

KG316T微电脑时控开关操作说明：

KG316T微电脑时控开关定时设置

1.先检查时钟显示是否当前时间一致，如需重新校准，在按住“时钟”键的同时，分别按住“校星期”、“校时”、“校分”键，将时钟调到当前准确时间；

2.按一下“定时”键，显示屏左下方出现“1开”字样（表示第一次开启时间）。然后按“校星期”选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等工作模式，再按“校时”、“校分”键，输入所需开启的时间；

3.再按一下“定时”键，显示屏左下方出现“1关”字样（表示第一次关闭时间），再按“校星期”、“校时”、“校分”键，输入所需关闭的日期（注意：关的日期一定要与开的日期相对应）和时间；

4.继续按动“定时”键，显示屏左下方将依次显示“2开、2关、3开、3关、........、10开、10关”，参考步聚2、3设置以后各次开关时间；

5.如果每天不需设置10组开关，则必须按“取消/恢复”键，将多余各组的时间消除，使其在显示屏上显示“— —：— —”图样（不是00：00）

6.定时设置完毕后，应按“定时”键检查各次定时设定情况是否与实际情况一致，若不一致，请按校时、校分、校星期进行调整或重新设定；

7.检查完毕后，应按“时钟”键，使显示屏显示当前时间；

8.按“自动/手动”键，将显示屏下方的“▲”符号调到“自动”位置，此时，时空开光才能根据所设定的时间自动开、关电路。如在使用过程中需要临开、关电路，则只需要按“自动/手动”键将“▲”符号调到相应的“开”或“关”的位置。

当您认为有故障时： ●如果本开关某一天该开的时间没开，或者开了以后到关的时候还没关，那可能是因为作定时设置的“星期”没调对，请按照“定时设置”中介绍的方法检查或重调。

●如果确认“开启”和“关闭”时间调得完全正确，但是本开关不该开的时间开了起来，或者不该关的时候被关掉，那可能是因为多余的几组开关时间没有消除（注意：开关时间显示“— —：— —”才表示消除，不要以为“00：00”表示消除）

时控器说明书

时控器说明书

产品说明：

功能和用途

本产品能根据用户设定的时间，自动打开和关闭各种用电设备的电源。控制对象可以是路灯、霓虹灯、广告招牌灯、生产设备、广播电视设备、家用电器等一切需要定时打开和关闭的电器设备和家用电器。

性能指标

1、 工作电压 220V/50HZ

2、 适用电压范围 160V--240V

3、 开关容量 阻性25A、感性20A

4、 消耗功率 小于1瓦

5、 不受停电影响，内部自动充电

6、 每天最多可设置10次开和10次关，手动自动两用

7、 开关时间可按天循环或按周循环

8、 最长控制时间为168小时，最短控制为1分钟

9、 环境温度 -20摄氏度至60摄氏度

10、 计时误差 每天走时误差小于0.5秒

11、 环境湿度 < 95%

12、 净重 430克 使用方法：

用户使用时请先认清产品面板上的按键与显示，一边阅读，一边操作

液晶屏幕显示说明

面板按键

1、调时钟 （一般在出厂时已调好，如果需要重新调整，您可以按如下方法）

调整星期

先按住“时钟”键不放，同时再按“校星期”则在液晶显示屏上循环显示星期一至星期日，调整正确后释放。

调整时、调整分

先按住"时钟"键不放，同时再按“校时”则调整时，同时再按“校分”则调整分钟。

2、设定第一次开 按一下“定时”键，液晶显示屏出现下图所示，定时组编号为1，且显示定时“开”，再按“校时”键、“校分”键，来设定第一次开的时间。

3、设定第一次关 连续按“定时”键，您可以发现定时组编号按1开、1关、2开、2关、3开、3关、4开、4关--------9开、9关、10开、10关共10组开关循环显示。选择1关则表示设置第一次关。再按“校时”键、“校分”键，来设定第一次关的时间。

4、说明 设定第二次开、第二次关以及其他9组开关均可按2、3方法进行。完成设定按“时钟”键则设置生效。或者30秒内未按任何键，则设置生效。设定生效后，液晶显示当前北京时间。接上电源时，面板上红灯表示电路有电，红灯绿灯同时亮表示开关接通。

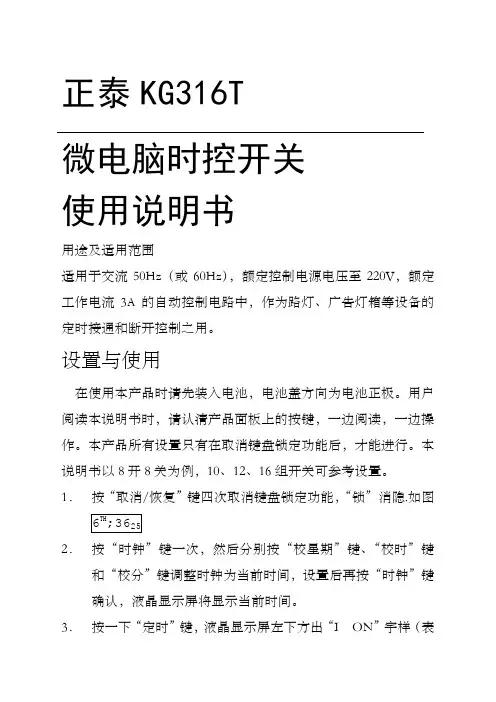

正泰KGT微电脑时控开关使用说明

正泰KGT微电脑时控开关使用说明

正泰KG316T

使用说明书

用途及适用范围

适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用

在使用本产品时请先装入电池，电池盖方向为电池正极。用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。本产品所有设置只有在取消键盘锁定功能后，才能进行。本说明书以8开8关为例，10、12、16组开关可参考设置。

1． 按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图

6TH;3625

2． 按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。 3． 按一下“定时”键，液晶显示屏左下方出“I ON”字样（表微电脑时控开关 示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示 1ON6TH; 36

4． 再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。1OFF6TH; 36

5． 继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，如图所示。ON--TH; --

6． 按“星期”键，可设定工作模式，如表所示

序号 工作模式 实现功能

1 MO TU WE TH FR SA SU 每日工作间相同

2 MO/TU/WE/TH/FR/SA/SU 每日工作时间各不相同

3 MO TU WE TH FR 星期一至五工作时间相同

4 MO TU WE TH FR SA 星期一至六工作时间相同

HHQ6 微电脑时控开关 说明书

HHQ6 微电脑时控开关 说明书

微电脑时控开关为智能型时间控制开关，在使用之前请详细阅读本说明书。HHQ6一、概述本产品能根据用户设定的时间，自动打开和关闭各种用电设备的电源。控制对象可以是路灯、霓红灯、广告招牌灯、生产设备、广播电视设备等一切需要定时开启和关闭的电源设备和家用电器。二、主要技术数据、工作电源：；1AC220V 50Hz、电源波动范围：～；2160V240V、消耗功率：＜；32VA、计时误差：＜±秒天；40.5/、开关容量：（阻性）、（感性）5AC220V 20A15A、时控范围：～；61m168h、组开关时间，手动、自动两用；78、安装方式：装置式。8三、使用方法、电池安装：把壳体右侧的电池盖打开，然后把随机附件中的一节号电池装入电池盒内，171.5V并注意电池极性，盖好电池盖，此时显示屏显示。、键盘锁的使用：2上锁时，显示屏左下角有一个“”符号，此时键盘处于锁定状态，时控开关不接受键盘上的操作。开锁后，“”符号自动 消失，时控开关接受键盘操作指令。上锁和开锁的方法相同，均为先按一下“时钟”键，再连按四下“取消恢复”键。如键盘在/秒内不操作，时控开关将自动上锁，防止误操作。30、时钟的校准：3在时钟状态，可根据当前时间，分别按“校时”、“校分”、“校星期”键校准小时、分钟、和星期。、定时设置：4、按一下“定时”键，显示屏左下方出现“A1ON”字样（表示第一次开启时间）。再分别按“校时”、“校分”、“校星期”键，输入所需开启时间。、再按一下“定时”键，显示屏左下方将出现“B1OFF”字样（表示第一次关闭时间），再分别按“校时”、“校分”、“校星期”键，输入所需关闭时间。、继续按一下“定时”键，显示屏左下方将依次出现（C2ON、2OFF、……8ON、8OFF）。参考步骤、，设置以后各次的开关时间。如AB果每天只开、关一次，则必须按“取消恢复”键，将它们后面的时间消除，使显示屏上显示出“：”图样。/-- --、按“定时”键，再按“星期”键，可设定每天相同、每天不同，星期一至星期六相同，或星期六至星期日相同的不同循环方D式。
