对X100管线钢的材料分析报告X100级管线钢的现实意义近年来，随着我国对石油、天然气等能源的需求进一步增大，并且伴随最近铁矿石价格的飞涨，导致管钢成本的提高.为了减少输送成本，同时又不损失石油天然气的输送量，开发X100等级的高钢级管线钢成为一种必然。
XI0。
管线钢的应用具有巨大的经济效益，可使长距离油气管线成本节约5%〜12%（据加拿大的统计分析表明，管线钢每提高一个钢级可减少建设成本7%）,主要体现在节约材料、提高输送压力、减小施工量、降低维护费用、优化整体方案等方面，为节省管线工程的建设投资、降低运输费用，采用高强度等级的管线钢更加经济合理.随着国内一系列管道建设工程的展开，X100的高强度、高韧性带来的成本优势将促使其大规模生产应用。
目前，世界石油管道的建设正朝着长距离、大口径、高输送压力发展，为减少建设和维护成本，高钢级管线钢的开发应用已成为国内外管道用钢的研究热点.X10ca管线钢的发展及现状从近些年的发展历史来看，较早时候日本、德国的管线钢制造商与一些石油公司合作，进行高强度等级的X100和X120管线钢的开发试制.在20世纪80年代中期，X100级管线钢已完成了试验，但那时尚无实际应用的需求；1995年，几家石油和天然气公司开始设计X100级管线钢材料.欧洲自1995年开始进行X100钢管的开发试制，采用TMCP工艺，到2002年已生产了数百吨壁厚12.7〜25.4mm的X100管线钢..2002年TCPL在加拿大建成了一条管径1219mm壁厚14.3mmX100钢级的1km试验段.但是从材料设计的角度来讲，X100的研究尚不成熟，组织与性能的关系有待于进一步分析，以便为国内的X100的开发和设计奠定良好基础.从其管线钢的材料及级别来看，其发展可分为三个阶段：第一阶段为20世纪50年代年以前，是以C-MriW为主的普通碳钢，强度级别为X52以下。
第二阶段为20世纪50年代到70年代，在C-M 怖W基础上引入微量锂和铝，通过相应的热轧及轧后处理等工艺，提高了钢材的综合性能，生产出X6RX65级钢板。
焊接技术DOI ：10.3969/j.issn.1001-2206.2023.04.018热输入对超级双相不锈钢焊接接头组织和性能的影响刘剑1，2，牛虎理1，2，孙丽3，何亚章1，2，王红1，2，孙欣妍1，21.中国石油集团工程技术研究有限公司，天津3004512.中国石油集团海洋工程重点实验室，天津3004513.中国石油集团海洋工程有限公司钻井分公司，天津300480摘要：采用钨极氩弧焊根焊、热焊、手工电弧焊填充盖面的方式，以不同的热输入进行双相不锈钢S31803管材焊接试验，对焊接接头的冲击韧性、微观组织、相比例和耐点蚀能力研究分析。
结果表明，母材、热影响区和焊缝区域奥氏体组织的形状存在差异；在一定范围内，随着热输入的增加，焊缝区域铁素体含量减少，韧性提高，耐点蚀性能提升；合适的热输入能够实现对铁素体和奥氏体相比例的控制，得到性能良好的焊接接头，对于双相不锈钢焊接具有较好的指导作用。
关键词：双相不锈钢；热输入；微观组织；相比例；点蚀Influence of heat input on the microstructure and properties of welded joints ofsuper duplex stainless steelLIU Jian 1,2,NIU Huli 1,2,SUN Li 3,HE Yazhang 1,2,WANG Hong 1,2,SUN Xinyan 1,21.China Petroleum Engineering Technology Research Co.,Ltd.,Tianjin 300451,China2.Key Laboratory of Offshore Engineering of China Petroleum Corporation,Tianjin 300451,China3.Drilling Branch of China Petroleum Offshore Engineering Co.,Ltd.,Tianjin 300480,ChinaAbstract：The welding experiment of the S31803pipe of duplex steel is carried out with different heat inputs by argon tungsten-arc root and hot and manual arc welding for filling the cover.The impact toughness,microstructure,phase ratio,and pitting resistance of the welded joint are analyzed.The results show that there are differences in the shape of austenitic structures in the base material,heat-affected zone,and weld zone.In a certain range,with the increase in heat input,the ferrite content in the weld zone decreases;the toughness and the pitting resistance improve.The proper heat input can control the proportion of ferrite and austenitic phase and obtain the welded joint with great performance.The research has a good guiding effect for the welding of duplex stainless steel.Keywords：duplex stainless steel;heat input;microstructure;phase ratio;pitting油气田集输管网输送介质多为含Cl -、CO 2、S等腐蚀性极强物质的液体或气体，以往常用的碳素钢难以满足防腐要求，双相不锈钢由于具有良好的耐点蚀、应力腐蚀和晶间腐蚀性能广泛应用于石油天然气、化工、海洋工程等领域[1-3]。

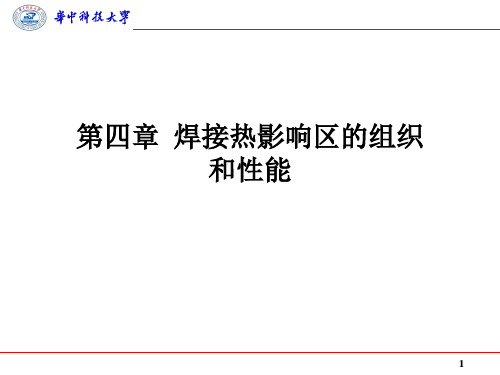

焊接热影响区（HAZ）与焊缝不同，焊缝可以通过化学成分的调整、再分配及适当的焊接工艺来保证性能的要求，而热影响区性能不可能通过化学成分来调整，它是在热循环作用下才产生的组织分布不均匀性问题。
对于一般焊接结构来讲，主要考虑热影响区的硬化、脆化、韧化、软化，以及综合的力学性能、抗腐蚀性能和疲劳性能等，这要根据焊接结构的具体使用要求来决定。
01焊接热影响区的硬化焊接热影响区的硬度主要决定于被焊钢种的化学成分和冷却条件，其实质是反应不同金相组织的性能。
由于硬度试验比较方便，因此，常用热影响区（一般在熔合区）的最高硬度Hmax判断热影响区的性能，它可以间接预测热影响区的韧性、脆性和抗裂性等。
近年来，尾巴HAZ的Hmax作为评定焊接性的重要标志。
应当指出，即使同一组织，也有不同的硬度。
这与钢的含碳量、合金成分及冷却条件有关。
02焊接热影响区的脆化焊接热影响区的脆化常常是引起焊接接头开裂和脆性破坏的主要原因。
目前其脆化的形式有粗晶脆化、析出脆化、组织转变脆化、热应变时效脆化、氢脆以及石墨脆化等。
①粗晶脆化。
在热循环的作用下，焊接接头的熔合线附近和过热区将发生晶粒粗化。
晶粒粗大严重影响组织的脆性。
一般来讲，晶粒越粗，则脆性转变温度越高。
②析出脆化。
在时效或回火过程中，其过饱和固溶体中将析出碳化物、氮化物、金属间化合物及其他亚稳定的中间相等。
由于这些新相的析出，使金属或合金的强度、硬度和脆性提高，这种现象称为析出脆化。
③组织脆化。
焊接HAZ中由于出现脆硬组织而产生的脆化称为组织脆化。
对于常用的低碳低合金高强钢，焊接HAZ的组织脆化主要是M-A组元、上贝氏体、粗大的魏氏组织等造成的。
但对含碳量较高的钢（一般≥0.2%），则组织脆化主要是由高碳马氏体引起的。
④ HAZ的热应变时效脆化。
在制造过程中要对焊接结构进行加工，如下料、剪切、冷变成型、气割、焊接和其他热加工等。
由这些加工引起的局部应变、塑性变形对焊接HAZ脆化有很大的影响，由此而引起的脆化称为热应变时效脆化。
焊接工艺对不锈钢材料组织和性能的影响不锈钢是一种重要的金属材料，具有耐腐蚀、高强度和良好的加工性能等特点，在工业生产中得到了广泛应用。
而焊接是不锈钢加工中常用的连接方法之一，然而焊接工艺对不锈钢材料的组织和性能有着重要影响。
本文将从焊接工艺的选择、热影响区的变化以及焊接缺陷等方面探讨焊接工艺对不锈钢材料的影响。
首先，焊接工艺的选择对不锈钢材料的组织和性能有着直接的影响。
不同的焊接工艺会产生不同的热输入和冷却速率，从而影响焊缝和热影响区的组织结构。
例如，TIG焊接工艺通常采用惰性气体保护，热输入较小，能够得到较细小的晶粒和均匀的组织结构，从而提高了焊接接头的强度和耐腐蚀性。
而MIG焊接工艺则热输入相对较大，焊缝和热影响区的晶粒较大，容易产生晶间腐蚀等缺陷。
因此，在选择焊接工艺时需要根据具体应用要求和不锈钢材料的特性进行合理选择，以获得最佳的组织和性能。
其次，焊接过程中热影响区的变化也对不锈钢材料的组织和性能产生重要影响。
焊接过程中，焊缝周围的材料会受到高温热输入和快速冷却的影响，从而产生热影响区。
热影响区的组织结构和性能与焊接工艺、焊接参数以及不锈钢材料的化学成分等因素密切相关。
一般来说，热影响区的晶粒度会增大，晶粒形状也会发生变化，同时还可能出现相变、析出物的形成等现象。
这些变化会影响热影响区的力学性能和耐腐蚀性能，甚至引发裂纹和变形等缺陷。
因此，在焊接过程中需要合理控制焊接参数，以减小热影响区的变化，从而提高焊接接头的质量。
最后，焊接过程中可能出现的缺陷也会对不锈钢材料的组织和性能产生重要影响。
焊接缺陷包括焊缝中的气孔、夹杂物、裂纹等，这些缺陷会导致焊接接头的强度和耐腐蚀性下降。
气孔是最常见的焊接缺陷之一，它们会破坏焊缝的连续性，使焊接接头易受腐蚀介质侵蚀。
夹杂物是指在焊接过程中未熔化的杂质或异物，它们会降低焊接接头的强度和韧性。
裂纹是最严重的焊接缺陷，会导致焊接接头的破裂和失效。
因此，在焊接过程中需要严格控制焊接参数和操作技术，以减少焊接缺陷的产生，保证焊接接头的质量。
