第4章 焊接热影响区的组织和性能

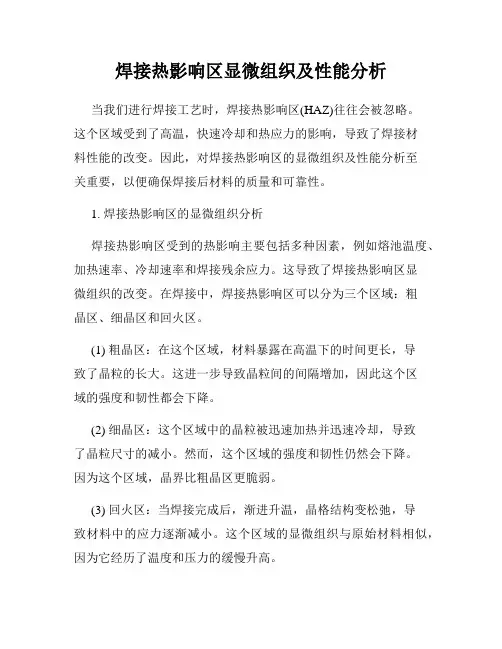

焊接热影响区显微组织及性能分析当我们进行焊接工艺时，焊接热影响区(HAZ)往往会被忽略。

这个区域受到了高温，快速冷却和热应力的影响，导致了焊接材料性能的改变。

因此，对焊接热影响区的显微组织及性能分析至关重要，以便确保焊接后材料的质量和可靠性。

1. 焊接热影响区的显微组织分析焊接热影响区受到的热影响主要包括多种因素，例如熔池温度、加热速率、冷却速率和焊接残余应力。

这导致了焊接热影响区显微组织的改变。

在焊接中，焊接热影响区可以分为三个区域：粗晶区、细晶区和回火区。

(1) 粗晶区：在这个区域，材料暴露在高温下的时间更长，导致了晶粒的长大。

这进一步导致晶粒间的间隔增加，因此这个区域的强度和韧性都会下降。

(2) 细晶区：这个区域中的晶粒被迅速加热并迅速冷却，导致了晶粒尺寸的减小。

然而，这个区域的强度和韧性仍然会下降。

因为这个区域，晶界比粗晶区更脆弱。

(3) 回火区：当焊接完成后，渐进升温，晶格结构变松弛，导致材料中的应力逐渐减小。

这个区域的显微组织与原始材料相似，因为它经历了温度和压力的缓慢升高。

2. 焊接热影响区的性能分析焊接热影响区的性能分析往往涉及到强度和韧性这两个方面。

焊接热影响区不仅影响焊接点的性能，还对整个结构的性能产生影响。

(1) 焊接强度：焊接热影响区的强度是由显微组织和残余应力共同决定的。

因此，在评估焊接强度时，必须对热影响区进行适当的检测。

(2) 焊接韧性：焊接热影响区的韧性能够反应焊接后材料的冲击韧性和裂纹扩展性。

由于热影响区的强度下降，它的韧性也会受到影响，并可能导致焊接点的脆性断裂。

3. 如何提高焊接后材料的性能为了提高焊接点的性能，需要在选择焊接材料、焊接工艺和焊接参数时进行仔细的选择和控制。

同时，还需要进行适当的后处理，例如回火和淬火，以降低焊接热影响区的残余应力和提高焊接点的强度和韧性。

在焊接材料的选择时，必须选择适用于特定应用的焊接材料。

它的成分、热特性和机械特性等方面必须与基础材料相匹配。

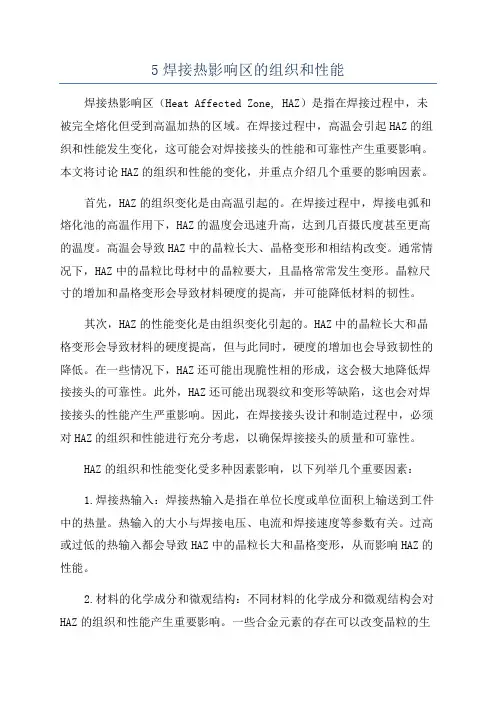

5焊接热影响区的组织和性能焊接热影响区（Heat Affected Zone, HAZ）是指在焊接过程中，未被完全熔化但受到高温加热的区域。

在焊接过程中，高温会引起HAZ的组织和性能发生变化，这可能会对焊接接头的性能和可靠性产生重要影响。

本文将讨论HAZ的组织和性能的变化，并重点介绍几个重要的影响因素。

首先，HAZ的组织变化是由高温引起的。

在焊接过程中，焊接电弧和熔化池的高温作用下，HAZ的温度会迅速升高，达到几百摄氏度甚至更高的温度。

高温会导致HAZ中的晶粒长大、晶格变形和相结构改变。

通常情况下，HAZ中的晶粒比母材中的晶粒要大，且晶格常常发生变形。

晶粒尺寸的增加和晶格变形会导致材料硬度的提高，并可能降低材料的韧性。

其次，HAZ的性能变化是由组织变化引起的。

HAZ中的晶粒长大和晶格变形会导致材料的硬度提高，但与此同时，硬度的增加也会导致韧性的降低。

在一些情况下，HAZ还可能出现脆性相的形成，这会极大地降低焊接接头的可靠性。

此外，HAZ还可能出现裂纹和变形等缺陷，这也会对焊接接头的性能产生严重影响。

因此，在焊接接头设计和制造过程中，必须对HAZ的组织和性能进行充分考虑，以确保焊接接头的质量和可靠性。

HAZ的组织和性能变化受多种因素影响，以下列举几个重要因素：1.焊接热输入：焊接热输入是指在单位长度或单位面积上输送到工件中的热量。

热输入的大小与焊接电压、电流和焊接速度等参数有关。

过高或过低的热输入都会导致HAZ中的晶粒长大和晶格变形，从而影响HAZ的性能。

2.材料的化学成分和微观结构：不同材料的化学成分和微观结构会对HAZ的组织和性能产生重要影响。

一些合金元素的存在可以改变晶粒的生长速率和晶格的变形行为。

此外，材料的粗晶相和弥散相等局部微观结构也会对HAZ的性能产生重要影响。

3.冷却速率：冷却速率是指焊接过程中HAZ冷却的速度。

冷却速率的快慢会影响晶粒生长和晶格变形行为。

通常情况下，快速冷却会导致HAZ 中的晶粒更细小，且硬度更高。

焊接热影响区的组织和性能焊接热影响区（HAAZ）是在焊接过程中由于热输入而受到热影响的区域。

在焊接过程中，瞬态温度变化导致了材料的相变和微观结构的改变，这些改变在HAZ中发生，并对HAZ的组织和性能产生重要影响。

下面将详细讨论焊接热影响区的组织和性能。

HAZ的组织主要受到瞬态温度变化的影响。

在焊接过程中，焊缝和周围材料会受到高温热源的加热，使材料达到或超过其变形温度。

在这种高温环境下，材料的晶粒会发生生长、形状改变和巨大的奥氏体晶化。

当焊缝冷却时，发生了相反的变化，晶粒迅速长大并恢复到正常的晶粒尺寸。

这种急剧的温度变化导致了晶粒的细化和球化，称为冷却受限效应。

此外，还可能发生再结晶现象，即材料的原始晶粒会被新的细小晶粒所取代。

HAZ的性能主要取决于材料的相组成和晶粒细化程度。

HAZ之所以存在多种不同的相，是因为热输入导致了材料的相变。

例如，在一些金属中，由于快速冷却，奥氏体晶体可能无法完全转变为马氏体，从而在HAZ内形成马氏体残余；在一些合金中，冷却速率过快可能导致奥氏体中的碳无法扩散到马氏体中去，形成残余奥氏体。

这些残余相的存在会对材料的硬度、韧性、强度和耐腐蚀性等性能产生重要影响。

此外，由于冷却速率的不同，HAZ的晶粒细化程度也会发生变化。

晶粒细化可以提高材料的强度和韧性，但过度细化可能导致材料的脆性增加。

在HAZ中，还可能发生残余应力的积累。

由于焊接过程中的瞬态温度变化，材料会经历瞬时的热膨胀和收缩，导致HA在冷却过程中产生残余应力。

这些残余应力可能对材料产生不均匀的应力分布，进而导致裂纹和变形的产生。

因此，在焊接设计和工艺控制中，需要考虑到HAZ中的残余应力情况，以确保焊接件的性能和可靠性。

总结起来，焊接热影响区的组织和性能受到瞬态温度变化的影响。

热输入导致了晶粒的细化和相变，从而影响了材料的硬度、韧性、强度和耐腐蚀性等性能。

此外，残余应力的积累以及晶粒的冷却受限效应也会对HAZ的性能产生重要影响。

焊接冶金学（基本原理）习题名词解释: 焊接冶金过程碳当量韧性长(短)段多层焊药皮重量系数绪论影响温度场的因素?1.试述焊接、钎焊和粘接在本质上有何区别？2.怎样才能实现焊接，应有什么外界条件？3.能实现焊接的能源大致哪几种？它们各自的特点是什么？4.焊接电弧加热区的特点及其热分布？5.焊接接头的形成及其经历的过程，它们对焊接质量有何影响？6.试述提高焊缝金属强韧性的途径？7.什么是焊接，其物理本质是什么？8.焊接冶金研究的内容有哪些第一章焊接化学冶金焊条金属的平均熔化速度熔焊方法的保护方式?碱度1.焊接化学冶金与炼钢相比，在原材料方面和反应条件方面主要有哪些不同？2.调控焊缝化学成分有哪两种手段？它们怎样影响焊缝化学成分？3.焊接区内气体的主要来源是什么？它们是怎样产生的？4为什么电弧焊时熔化金属的含氮量高于它的正常溶解度？5.氮对焊接质量有哪些影响？控制焊缝含氮量的主要措施是什么？6.手弧焊时，氢通过哪些途径向液态铁中溶解？写出溶解反应及规律？7.氢对焊接质量有哪些影响？8既然随着碱度的增加水蒸气在熔渣中的溶解度增大，为什么在低氢型焊条熔敷金属中的含氢量反而比酸性焊条少？9. 综合分析各种因素对手工电弧焊时焊缝含氢量的影响。

10.今欲制造超低氢焊条（[H]<1cm3/100g）,问设计药皮配方时应采取什么措施？11. 氧对焊接质量有哪些影响？应采取什么措施减少焊缝含氧量？12.保护焊焊接低合金钢时，应采用什么焊丝？为什么？13.在焊接过程中熔渣起哪些作用？设计焊条、焊剂时应主要调控熔渣的哪些物化性质？为什么？14.测得熔渣的化学成分为：CaO41.94%、28.34%、23.76%、FeO5.78%、7.23%、3.57%、MnO3.74%、4.25%，计算熔渣的碱度和，并判断该渣的酸碱性。

15.已知在碱性渣和酸性渣中各含有15%的FeO，熔池的平均温度为1700℃，问在该温度下平衡时分配到熔池中的FeO量各为多少？为什么在两种情况下分配到熔池中的FeO量不同？为什么焊缝中实际含FeO量远小于平衡时的含量？16.既然熔渣的碱度越高，其中的自由氧越多，为什么碱性焊条焊缝含氧量比酸性焊条焊缝含氧量低？17.为什么焊接高铝钢时，即使焊条药皮中不含，只是由于用水玻璃作粘结剂，焊缝还会严重增硅？18. 综合分析熔渣中的CaF2在焊接化学冶金过程是所起的作用。
